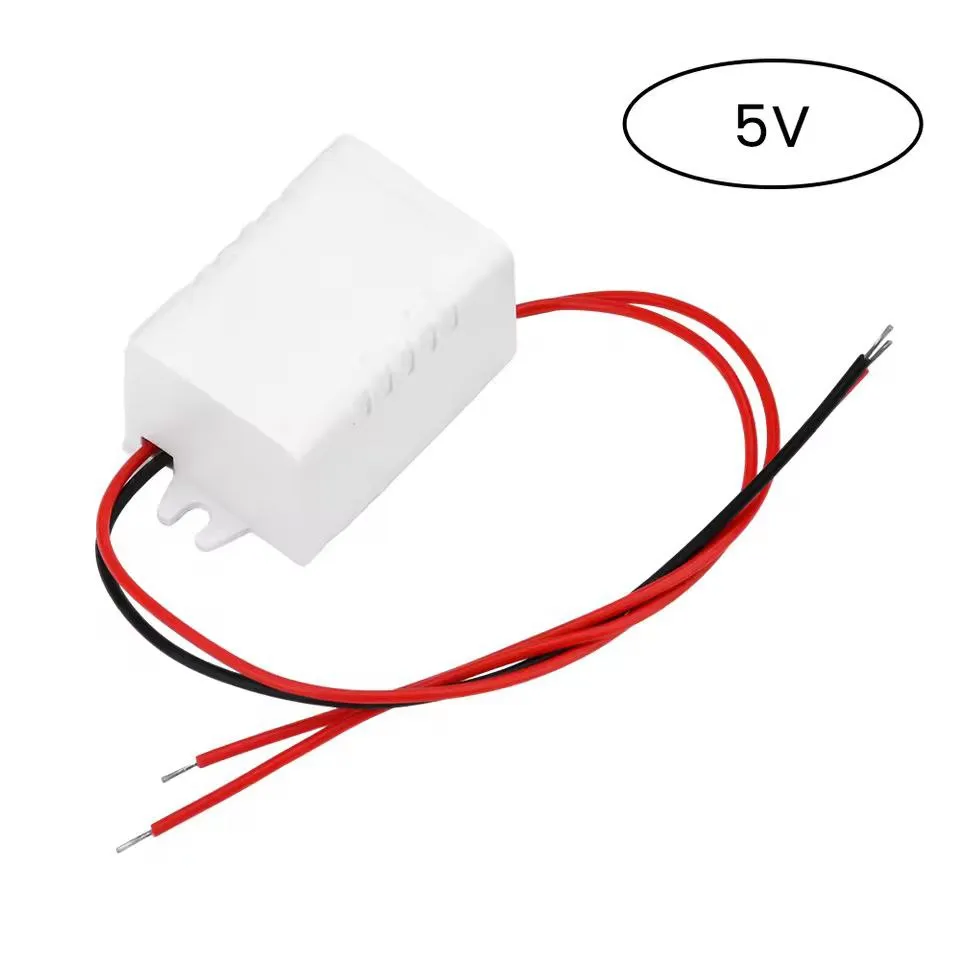

ماژول تغذیه 220 به 5 ولت 700 میلیآمپر با کیس | منبع تغذیه AC به DC
ماژول تغذیه 220 ولت به 5 ولت 700 میلیآمپر با کیس یک منبع تغذیه AC به DC کوچک و کاربردی برای تبدیل برق شهری به ولتاژ خروجی 5 ولت DC است. این ماژول میتواند حداکثر جریان خروجی 700 میلیآمپر را تأمین کند و به دلیل داشتن محفظه یا کیس محافظ، گزینهای مناسب برای استفاده در پروژههای الکترونیکی، تجهیزات کنترلی و مدارهای کممصرف محسوب میشود.
این ماژول برای پروژههایی طراحی شده است که به یک منبع تغذیه کوچک، کمحجم و آماده برای نصب نیاز دارند. ورودی آن از برق شهری 220 ولت AC تأمین میشود و خروجی آن 5 ولت DC است؛ ولتاژی که در بسیاری از مدارهای دیجیتال، بردهای الکترونیکی، سنسورها و تجهیزات کنترلی مورد استفاده قرار میگیرد.توان خروجی این ماژول با توجه به ولتاژ 5 ولت و جریان 700 میلیآمپر، حدود 3.5 وات است. بنابراین میتوان از آن برای تغذیه مدارهایی استفاده کرد که مصرف آنها در محدوده توان مجاز ماژول قرار دارد. اتصال بارهایی که جریان بیشتری از ظرفیت ماژول نیاز دارند، میتواند باعث افت ولتاژ، افزایش دما یا فعال شدن حفاظتهای داخلی در صورت وجود شود.

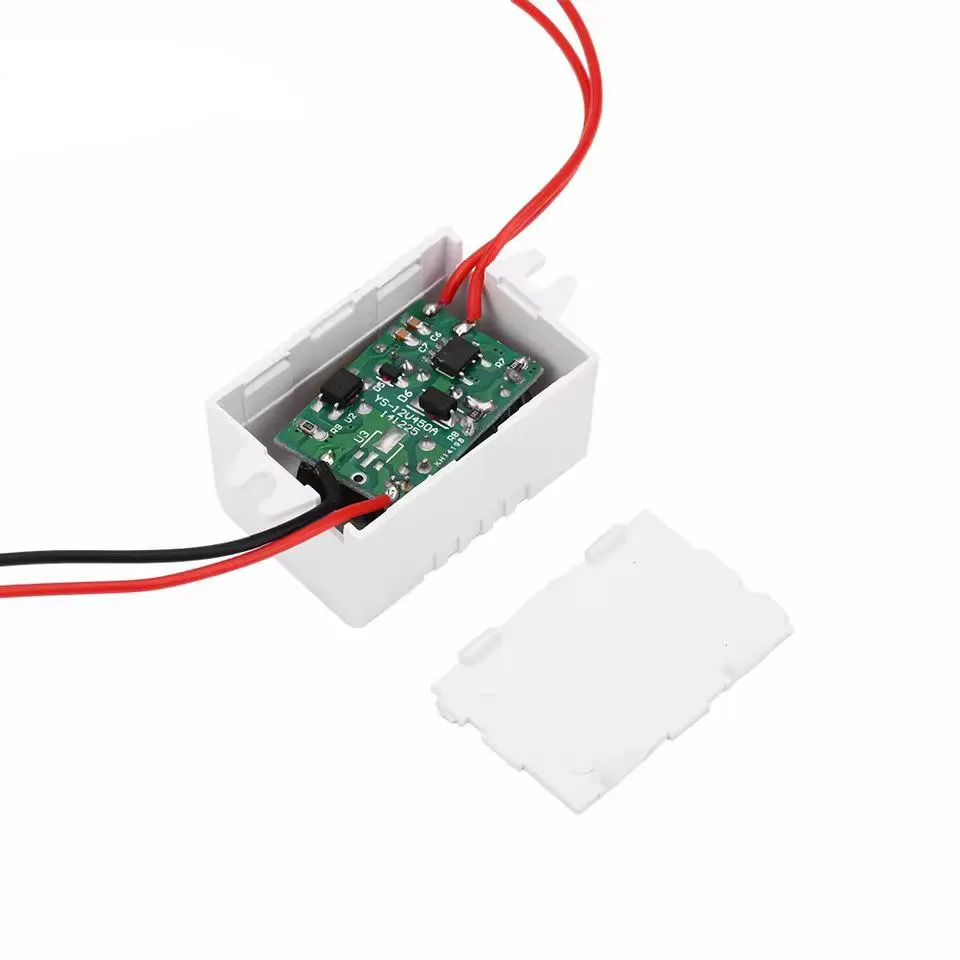

یکی از مزایای اصلی این محصول، ابعاد کوچک و وجود کیس محافظ است. استفاده از کیس باعث میشود بخشهای داخلی مدار کمتر در معرض تماس مستقیم، گردوغبار و آسیبهای مکانیکی قرار بگیرند و نصب آن در محفظهها و پروژههای مختلف آسانتر شود.این محصول میتواند در پروژههایی که فضای نصب محدود است، جایگزین مناسبی برای منابع تغذیه بزرگتر باشد. طراحی کوچک آن امکان استفاده در تجهیزات سفارشی، سیستمهای اتوماسیون سبک و پروژههای DIY را فراهم میکند.
کاربردها
• تأمین برق مدارهای الکترونیکی 5 ولتی تا 700 میلی آمپر
• تغذیه سنسورها و ماژولهای کممصرف
• استفاده در سیستمهای خانه هوشمند
• پروژههای آردوینو و میکروکنترلر
• تجهیزات کنترلی و مانیتورینگ
• پروژههای رباتیک سبک
• تغذیه مدارهای دیجیتال
• پروژههای آموزشی و DIY
• تجهیزات الکترونیکی سفارشی
• تأمین برق LED و مدارهای روشنایی کممصرف
راهاندازی

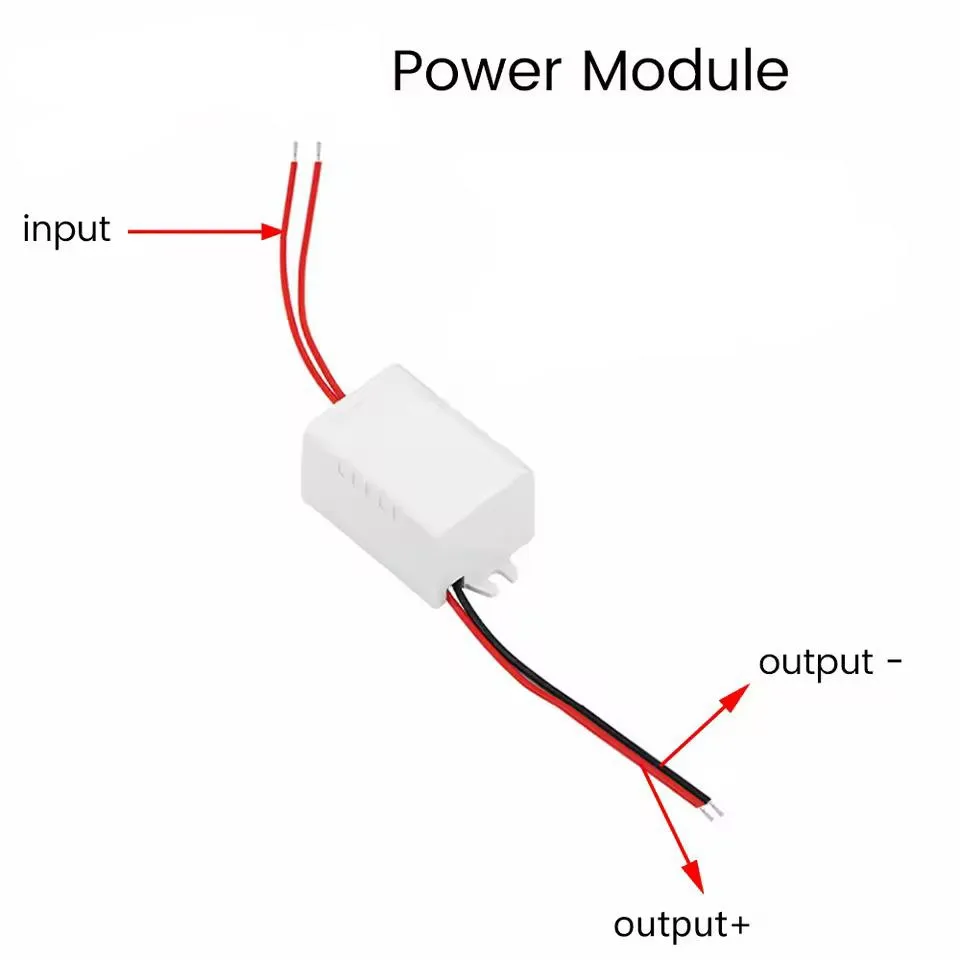

ورودی برق
ورودی ماژول به برق شهری متصل میشود. سیم های ورودی (سیم های هم رنگ) را مطابق علامتگذاری روی بدنه یا برد شناسایی کنید.
در مدلهایی که ترمینالهای L و N دارند:
• L → فاز برق شهر
• N → نول برق شهر
خروجی DC
خروجی ماژول معمولاً با سیم های دو رنگ قرمز (مثبت) و مشکی (منفی) و یا علامتهای + و – یا V+ و V- روی برد مشخص میشود:
مراحل راهاندازی
1. ابتدا ماژول را بدون اتصال بار بررسی کنید.
ورودی برق را طبق علامتگذاری صحیح متصل کنید. ورودی ماژول به برق شهری متصل میشود. سیم های ورودی (سیم های هم رنگ) را مطابق علامتگذاری روی بدنه یا برد شناسایی کنید.
در مدلهایی که ترمینالهای L و N دارند:
• L → فاز برق شهر
• N → نول برق شهر
خروجی ماژول معمولاً با سیم های دو رنگ قرمز (مثبت) و مشکی (منفی) و یا علامتهای + و – یا V+ و V- روی برد مشخص میشود.
2. پس از روشن شدن، ولتاژ خروجی را با مولتیمتر اندازهگیری کنید.
3. از وجود خروجی نزدیک به 5 ولت DC مطمئن شوید.
4. سپس مصرفکننده را با رعایت قطبیت به خروجی متصل کنید.
نکات مهم در استفاده
• هشدار: ورودی این ماژول به برق شهر متصل میشود و خطر برقگرفتگی دارد.
• خروجی 5 ولت را اتصال کوتاه نکنید چرا که باعث آسیب به ماژول می شود.
• جریان مصرفکننده نباید از 700 میلیآمپر بیشتر شود. توان مصرفکننده نباید از حدود 3.5 وات بیشتر باشد. از اتصال این ماژول به مصرفکنندهای که به ولتاژ بالاتر یا جریان بیشتر نیاز دارد خودداری کنید.
• قبل از اتصال مدارهای حساس، خروجی را با مولتیمتر بررسی کنید.
• از تماس قسمتهای داخلی با جسم فلزی و هادی جلوگیری کنید.
• ماژول را در محیط مرطوب یا در معرض آب استفاده نکنید.
• در صورت افزایش غیرعادی دما، بوی سوختگی یا عملکرد ناپایدار، استفاده از ماژول را متوقف کنید.
• برای بارهای موتوری یا القایی، جریان راهاندازی را نیز در نظر بگیرید که کمتر از 700 میلی آمپر باشد.
مشخصات فنی:
نوع محصول: ماژول منبع تغذیه سوئیچینگ AC به DC با کیس
ولتاژ ورودی: 110 تا 240 ولت AC
ولتاژ خروجی: 5 ولت DC
جریان خروجی: حداکثر 700 میلیآمپر
توان خروجی تقریبی: 3.5 وات (توصیه شده کمتر از 3 وات)
نوع طراحی: ماژول تغذیه سوئیچینگ با کیس
ایزولاسیون: دارد
دقت ولتاژ خروجی: ±3%
ولتاژ ریپل خروجی: کمتر از 150 میلیولت
راندمان: 80%
حفاظت فیزیکی: دارای کیس
حفاظتهای الکتریکی: ندارد
نوع نصب: نصب داخل تجهیزات و محفظه
مناسب برای: پروژههای الکترونیکی، سنسورها، مدارهای دیجیتال، سیستمهای کنترلی، تغذیه مدارها و تجهیزات الکترونیکی کممصرف، ریسهها و چراغهای LED
دمای کاری: 40- تا 85+ درجه سانتیگراد

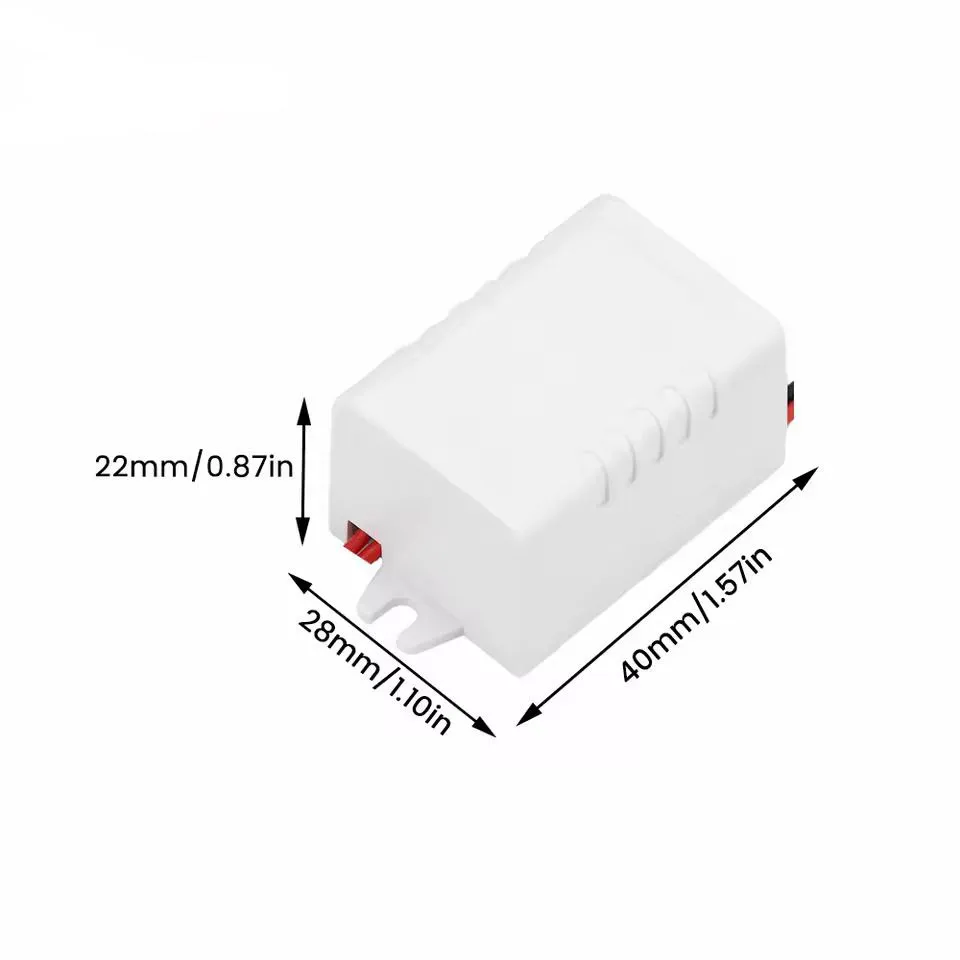

ابعاد: 54.3 × 28.3 × 23 میلیمتر
پرسش و پاسخ
آیا این ماژول برق 220 ولت را به 5 ولت و ایزوله تبدیل میکند؟
بله. ورودی ماژول برق شهری AC و خروجی آن 5 ولت DC و ایزوله است.
حداکثر جریان خروجی چقدر است؟
حداکثر جریان نامی خروجی 700 میلیآمپر است.
توان خروجی ماژول چقدر است؟
با توجه به مشخصات 5 ولت و 0.7 آمپر، توان خروجی اسمی حدود 3.5 وات است.
آیا برای تغذیه آردوینو مناسب است؟
برای پروژههای کممصرف 5 ولتی میتواند مناسب باشد، اما باید جریان مصرفی کل مدار کمتر از ظرفیت 700 میلیآمپر باشد.
آیا برای شارژ باتری مناسب است؟
خیر، بهصورت مستقیم نباید از آن بهعنوان شارژر باتری استفاده کرد بلکه می توان تغذیه برد شارژر باشد. شارژ باتری به مدار شارژ مناسب نیاز دارد.
آیا میتوان از آن برای موتور استفاده کرد؟
برای موتورهای کوچک فقط در صورتی که جریان عادی و جریان راهاندازی موتور در محدوده ظرفیت منبع حداکثر 700 میلی آمپر باشد.
آیا کیس باعث ایمنی کامل در برابر برقگرفتگی میشود؟
خیر. کیس ایمنی را افزایش میدهد، اما کار با ورودی 220 ولت همچنان نیازمند رعایت اصول ایمنی برق است.
آیا خروجی دقیقاً 5 ولت است؟
ولتاژ نامی خروجی 5 ولت است. برای تجهیزات حساس، بهتر است قبل از اتصال، مقدار واقعی خروجی با مولتیمتر بررسی شود.
آیا این محصول برای استفاده دائمی مناسب است؟
در صورت استفاده در محدوده جریان و توان مجاز یعنی کمتر از 700 میلی آمپر و کمتر از 3.5 وات و فراهم بودن شرایط مناسب نصب و تهویه، میتوان از آن در کاربردهای طولانیمدت استفاده کرد.
آیا این ماژول دارای حفاظت های الکتریکی می باشد؟
خیر این ماژول فاقد حفاظت های الکتریکی است پس در نحوه اتصال قطبیت ها و ولتاژ ورودی و توان مصرفی بار حتما دقت نمایید.
