ماژول تایمر 555 با رله 12V (برد قرمز)

ماژول تایمر 555 با رله 12 ولت یک برد زمان‌دار ساده، کاربردی و بسیار محبوب برای ساخت مدارهای تأخیری و کنترل بارهای الکتریکی است. این ماژول با استفاده از آی‌سی معروف NE555 و یک رله قدرت، امکان روشن یا خاموش کردن تجهیزات را با تأخیر زمانی قابل تنظیم فراهم می‌کند و به همین دلیل در پروژه‌های الکترونیکی، صنعتی سبک، آموزشی و DIY کاربرد گسترده‌ای دارد.

اگر به دنبال یک ماژول تایمر رله‌دار 12 ولت هستید که هم راه‌اندازی آسانی داشته باشد و هم بتواند برای کنترل زمان‌دار بارها استفاده شود، این برد یکی از گزینه‌های بسیار مناسب است. ساختار این ماژول بر پایه تراشه NE555 طراحی شده و به کمک آن می‌توان زمان عملکرد رله را به‌صورت دقیق تنظیم کرد. در نتیجه، کاربر می‌تواند مشخص کند که رله بلافاصله فعال شود، با تأخیر روشن شود یا پس از یک بازه زمانی مشخص، وضعیت خود را تغییر دهد.

این ویژگی باعث شده ماژول تایمر 555 در پروژه‌هایی مثل کنترل چراغ، فن، پمپ، آلارم، سیستم‌های تأخیری و مدارهای اتوماسیون سبک بسیار پرکاربرد باشد. طراحی جمع‌وجور، برد قرمز رنگ، مدار ساده و قیمت اقتصادی از دیگر مزایای این محصول هستند. برای کسانی که می‌خواهند بدون طراحی یک مدار پیچیده، یک تایمر کاربردی و مطمئن بسازند، این ماژول یک انتخاب سریع و آماده است.

• کنترل روشن شدن چراغ یا فن با تأخیر.

• راه‌اندازی پمپ یا موتور در یک بازه زمانی مشخص.

• ساخت مدارهای تایمر ساده و ارزان.

• پروژه‌های آلارم، هشدار و اتوماسیون سبک.

• مدارهای آموزشی برای یادگیری عملکرد NE555 و رله.

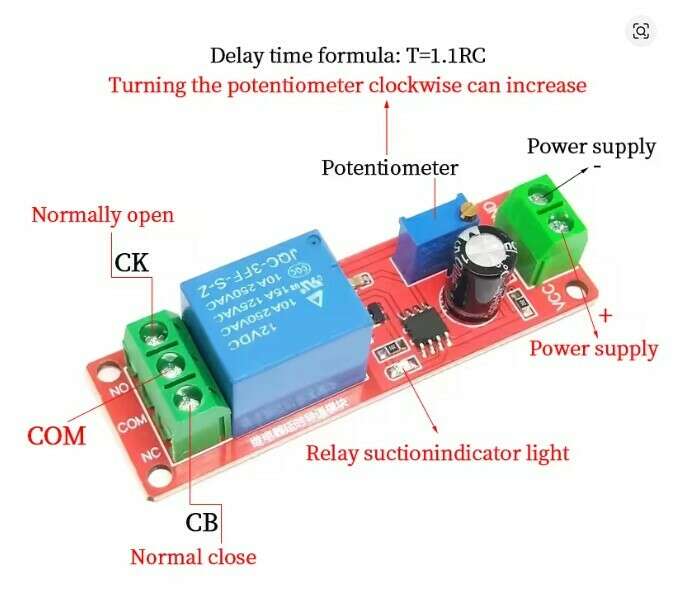

• برای راه‌اندازی این ماژول کافی است ورودی تغذیه 12 ولت DC را به برد وصل کنید و سپس بار موردنظر را از طریق ترمینال‌های رله به خروجی متصل نمایید.

• پس از اتصال برق، با تنظیم پتانسیومتر می‌توانید زمان تأخیر را از 0 تا 11 ثانیه کم یا زیاد کنید.

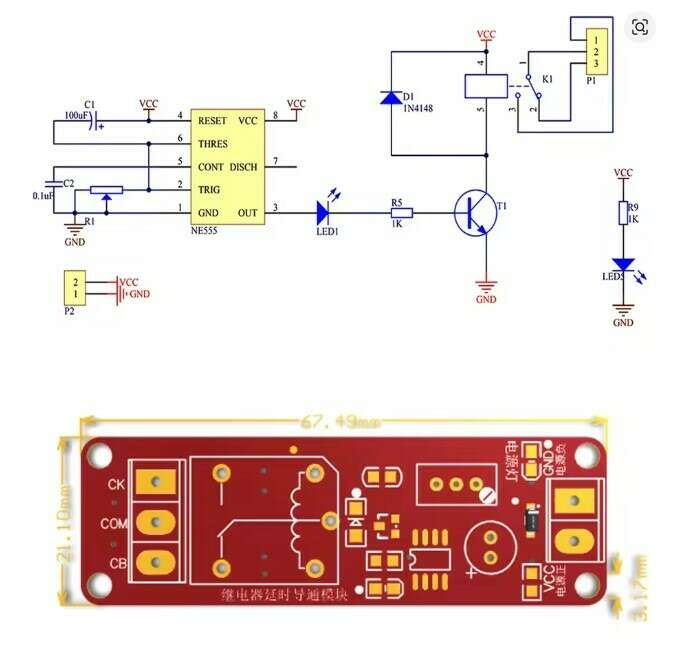

البته با تغییر خازن C1 و مقاومت R1 در تصویر می توانید زمان تاخیر را با فرمول زیر تغییر دهید:

Delay time formula: T=1.1RC.

For example, capacitance 100uf, resistance 100K, T=1.1 * 100000 * 0.0001=11 Secs.

• در استفاده عملی، بهتر است ابتدا ماژول را بدون بار اصلی تست کنید تا از صحت عملکرد و زمان‌بندی مطمئن شوید.پایه های خروجی :

پایه NO همیشه باز با تحریک بسته میشود.

پایه NC همیشه بسته با تحریک باز می شود.

پایه COM پایه مشترک می باشد.

• رله خروجی این ماژول AC 250V 10A/ DC 30V 10A را تحمل می کند. اگر بار شما جریان بالاتری دارد، حتماً مشخصات رله را بررسی کنید و از سیم‌کشی مناسب و اتصالات مطمئن استفاده نمایید. در پروژه‌های حساس، تست اولیه با لامپ یا بار سبک می‌تواند روش خوبی برای اطمینان از عملکرد صحیح باشد.

• ماژول بعد از روشن شدن بر اساس زمان تاخیر تنظیم شده رله را تحریک می کند و بعد از آن رله به همان وضعیت می ماند تا دوباره تغذیه قطع شود.

• این ماژول برای ولتاژ 12 ولت طراحی شده و استفاده از تغذیه نامناسب می‌تواند باعث اختلال در عملکرد شود و به ماژول آسیب بزند.

• برای بارهای القایی مثل موتور یا پمپ، بهتر است مدار حفاظت مناسب در نظر گرفته شود.

• اگر جریان بار به حداکثر توان رله نزدیک است، کیفیت اتصالات و خنک‌سازی مسیر قدرت اهمیت زیادی دارد.

• زمان عملکرد ممکن است در نسخه‌های مختلف کمی متفاوت باشد، پس قبل از استفاده نهایی تست انجام دهید.

• برای استفاده طولانی‌مدت، از منبع تغذیه پایدار و باکیفیت استفاده کنید.

• رله خروجی این ماژول AC 250V 10A/ DC 30V 10A و در حالت بار AC حداکثر مقدار 2200W نامی را تحمل می کند.
