ماژول اینورتر موج سینوسی EGS002 | برد کنترل اینورتر سینوسی خالص

ماژول اینورتر موج سینوسی EGS002 یک برد کنترلی تخصصی برای ساخت اینورترهای سینوسی خالص است که در پروژه‌های تبدیل برق DC به AC استفاده می‌شود. این ماژول به‌تنهایی خروجی 220 ولت تولید نمی‌کند، بلکه وظیفه اصلی آن تولید سیگنال کنترلی دقیق برای راه‌اندازی مدار قدرت اینورتر است. به همین دلیل، EGS002 یکی از گزینه‌های محبوب برای طراحان و سازندگان اینورترهای حرفه‌ای به شمار می‌آید.
این برد برای کاربرانی مناسب است که به کیفیت بالای موج خروجی اهمیت می‌دهند و می‌خواهند خروجی‌ای نزدیک به برق شهری واقعی داشته باشند. در مقایسه با اینورترهای موج مربعی یا شبه‌سینوسی، استفاده از موج سینوسی خالص باعث می‌شود بسیاری از تجهیزات حساس، بهتر و پایدارتر کار کنند. همین ویژگی EGS002 را به یک انتخاب مهم در پروژه‌های برق اضطراری، اینورترهای خانگی، سیستم‌های خورشیدی و کاربردهای الکترونیکی پیشرفته تبدیل کرده است.
مهم‌ترین مزیت این ماژول، تولید سیگنال SPWM (Sinusoidal Pulse Width Modulation) با کیفیت مناسب برای ساخت اینورترهای دقیق است. این برد با استفاده از کنترلر EG8010 و درایورIR2110 ، امکان مدیریت بهتر بخش قدرت را فراهم می‌کند و به سازنده اجازه می‌دهد یک اینورتر سینوسی قابل اعتماد طراحی کند. اگر هدف شما تولید برق AC با شکل موج مناسب برای دستگاه‌های حساس باشد، EGS002 از نظر فنی گزینه‌ای بسیار منطقی است.
از طرف دیگر، این برد باعث ساده‌تر شدن طراحی مدار اینورتر می‌شود. به‌جای آن‌که تمام بخش کنترلی را از صفر طراحی کنید، می‌توانید از این ماژول به‌عنوان هسته اصلی کنترل استفاده کنید و تمرکز خود را روی بخش قدرت، ترانسفورماتور، ماسفت‌ها و خنک‌کاری بگذارید. این موضوع هم زمان توسعه پروژه را کاهش می‌دهد و هم احتمال خطای طراحی را کمتر می‌کند.

کاربردها

• ساخت اینورتر موج سینوسی خالص.
• در سیستم‌های برق اضطراری UPS ، پروژه‌های خورشیدی
• مناسب برای طراحی اینورترهای DC به AC.
• مناسب برای ساخت اینورترهای حرفه‌ای و نیمه‌حرفه‌ای.
• ساخت مدار تبدیل برق باتری به برق AC با کیفیت بالا.
• استفاده در مدارهای دو مرحله‌ای DC-DC-AC.
• ساخت تغذیه تجهیزات حساس که به موج سینوسی نیاز دارند.
• اینورتر موج سینوسی تک فاز
• PV Inverter
• اینورتر قدرت باد
• سیستم ژنراتور دیجیتال
• کنترل سرعت موتور تک فاز
• دینام موج سینوسی
• رگولاتور موج سینوسی
• ژنراتور موج سینوسی

راه‌اندازی گام‌به‌گام EGS002

• شناسایی بخش‌ها

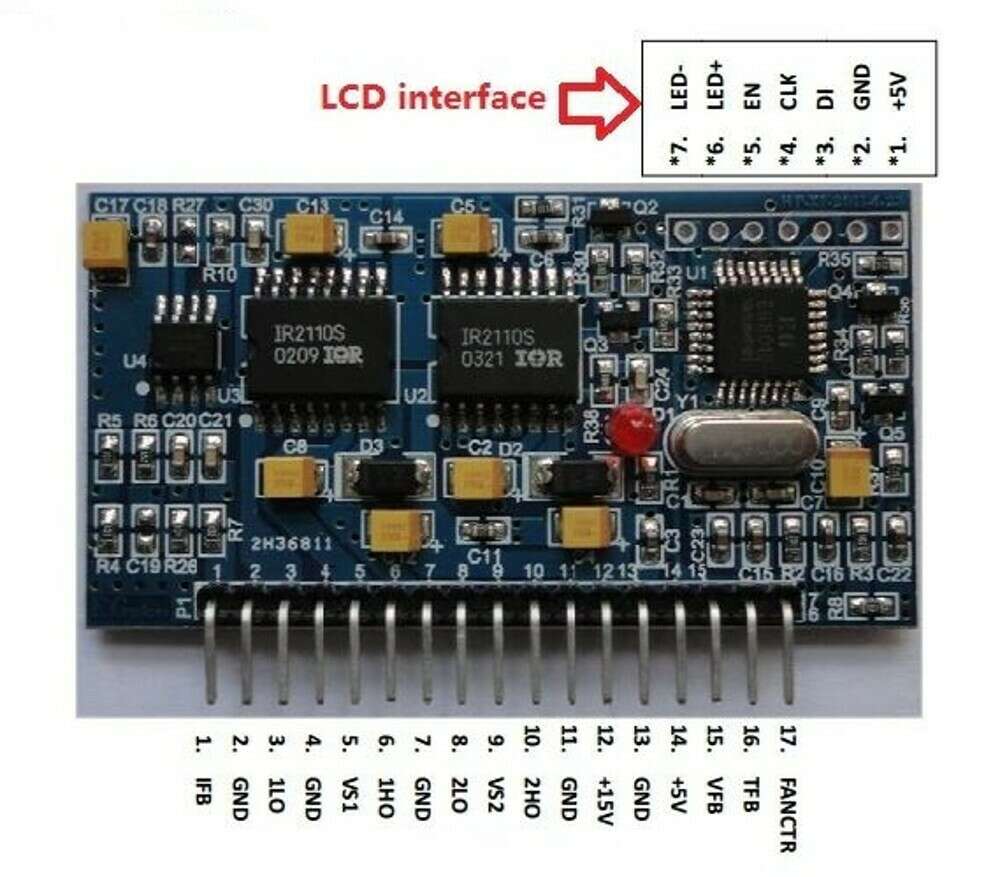

اول پایه‌های تغذیه، خروجی‌های درایور ماسفت، ورودی فیدبک، سنس جریان و پایه‌های مربوط به LCD یا جامپرها را روی برد مشخص کنید.
• تنظیم جامپرها

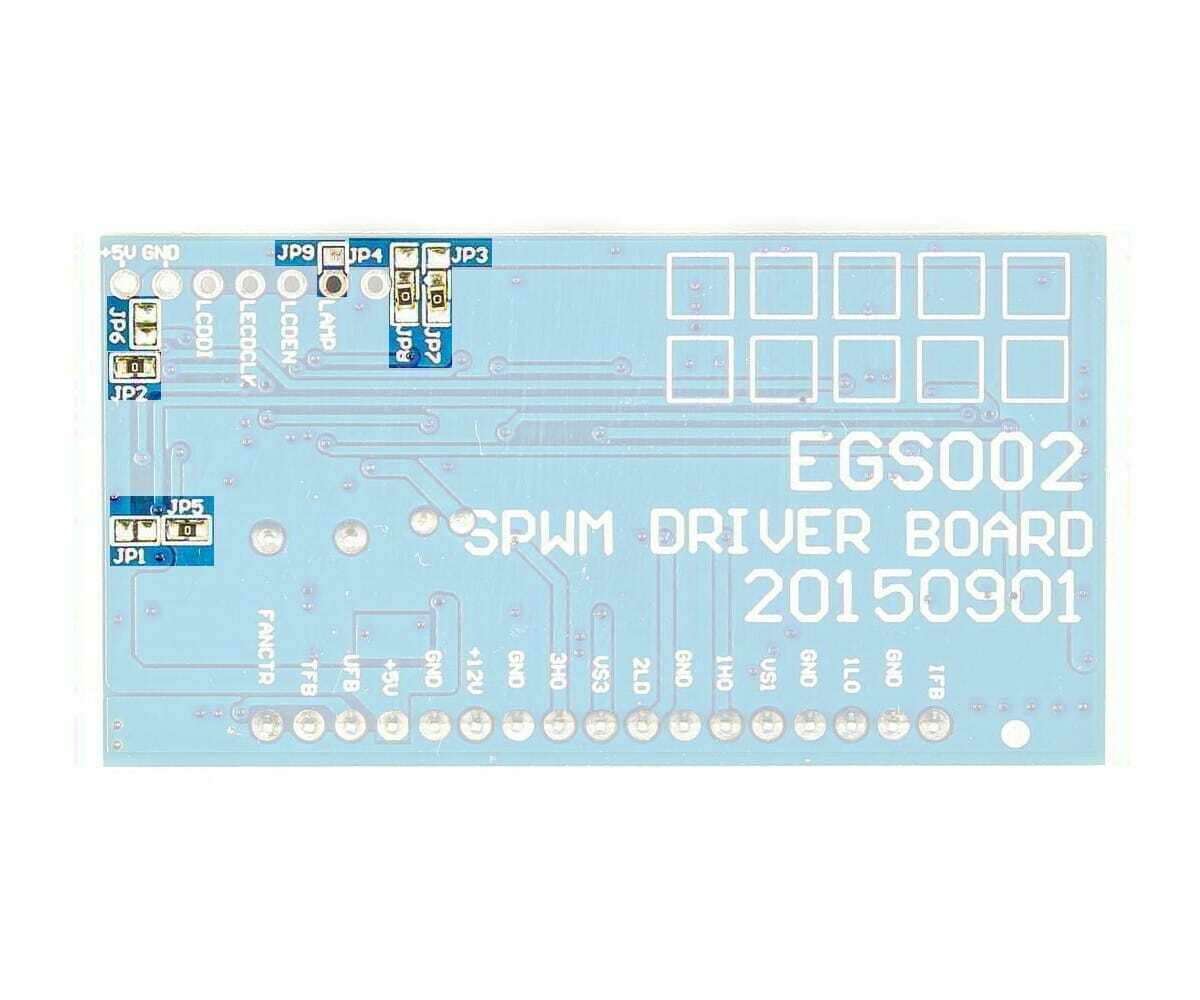

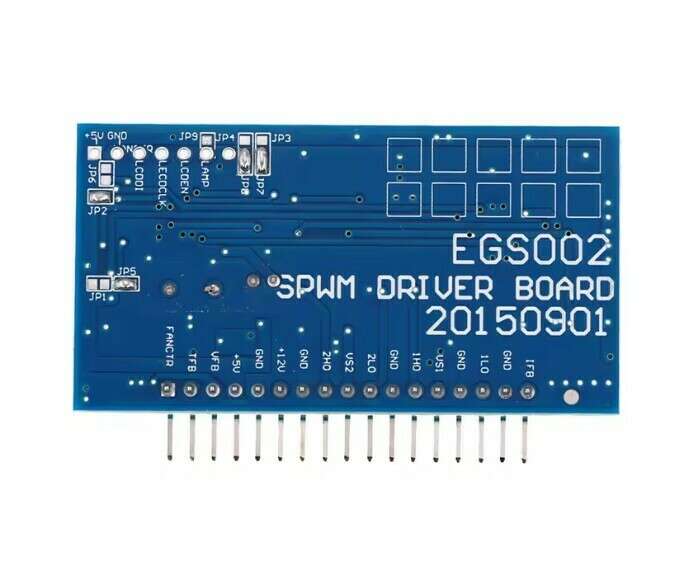

قبل از وصل برق، جامپرهای برد را بر اساس نیاز پروژه تنظیم کنید؛ معمولاً یکی از تنظیمات مهم، انتخاب 50Hz یا 60Hz است. محل جامپر ها پشت ماژول هست. برای اطلاعات بیشتر به تصاویر محصول مراجعه کنید.
انتخاب فرکانس :
• وقتی JP1 اتصال کوتاه شود، فرکانس خروجی AC روی 60 هرتز تنظیم می‌شود.
• وقتی JP5 اتصال کوتاه شود، فرکانس خروجی AC روی 50 هرتز تنظیم می‌شود.
انتخاب حالت سافت‌استارت :
• وقتی JP2 اتصال کوتاه شود، حالت سافت‌استارت 3 ثانیه‌ای فعال می‌شود.
• وقتی JP6 اتصال کوتاه شود، حالت سافت‌استارت غیرفعال می‌شود.
انتخاب زمان مرده یا Dead Time :
• وقتی JP7 و JP8 اتصال کوتاه باشند، زمان مرده 300 نانوثانیه است.
• وقتی JP3 و JP8 اتصال کوتاه باشند، زمان مرده 500 نانوثانیه است.
• وقتی JP4 و JP7 اتصال کوتاه باشند، زمان مرده 1.0 میکروثانیه است.
• وقتی JP3 و JP4 اتصال کوتاه باشند، زمان مرده 1.5 میکروثانیه است.
فعال‌سازی نور پس‌زمینه LCD (LED+):
• وقتی JP9 اتصال کوتاه باشد، نور پس‌زمینه LCD روشن است.
• وقتی JP9 باز باشد، نور پس‌زمینه LCD خاموش است.
تنظیم پیش‌فرض برد
تنظیم پیش‌فرض جامپرهای برد درایور به این صورت است:
• JP5/JP2/JP7/JP8 – این حالت معادل خروجی 50 هرتز، سافت‌استارت روشن و زمان مرده 300 نانوثانیه است.
هشدار مهم
• جامپرهای مربوط به یک عملکرد یکسان نباید هم‌زمان اتصال کوتاه شوند.
• برای مثال، JP1 و JP5 نباید هم‌زمان short شوند.
• اتصال تغذیه کنترل
بعد از تنظیم جامپرها، تغذیه DC بخش کنترل را وصل کنید؛ در منابع این ماژول معمولاً با ولتاژ حدود 10 تا 15 ولت DC معرفی شده است.
قبل از ادامه، مطمئن شوید که ولتاژ تغذیه پایدار است و قطبیت اشتباه نشده باشد.
• اتصال مدار قدرت
اکنون خروجی‌های درایور را به مدار قدرت شامل ماسفت‌ها وصل کنید و ماسفت‌ها را به ترانس مناسب متصل نمایید.
این بخش مهم‌ترین قسمت راه‌اندازی است، چون کیفیت موج خروجی و توان نهایی اینورتر به طراحی مدار قدرت وابسته است.
• فیدبک ولتاژ و جریان
برای عملکرد صحیح، باید فیدبک ولتاژ خروجی و در صورت نیاز سنس جریان را به مدار اضافه کنید تا برد بتواند کنترل و حفاظت مناسب داشته باشد.
در توضیحات فنی اشاره شده که این ماژول دستوری عمل می‌کند و برای تکمیل حلقه کنترل، فیدبک باید از مدار قدرت دریافت شود.
• تست اولیه بدون بار
قبل از اتصال بار اصلی، مدار را بدون بار روشن کنید و شکل موج، ولتاژ و رفتار ماسفت‌ها را بررسی کنید.
اگر مدار درست طراحی شده باشد، خروجی باید به‌صورت موج سینوسی پایدار و با فرکانس تنظیم‌شده دیده شود.
• اضافه‌کردن بار سبک
بعد از موفقیت در تست بدون بار، یک بار سبک و امن به خروجی اضافه کنید و دما، ولتاژ و پایداری مدار را زیر نظر بگیرید.
اگر داغی غیرعادی، افت ولتاژ یا نویز زیاد مشاهده شد، باید بخش قدرت، خنک‌کاری یا فیدبک بررسی شود.
• Normal:Lighting always on
• Overcurrent:Blink twice, off for 2 seconds, and keep cycling
• Overvoltage:Blink 3 times, off for 2 seconds, and keep cycling
• Undervoltage:Blink 4 times, off for 2 seconds, and keep cycling
• Overtemperature:Blink 5 times, off for 2 seconds, and keep cycling
این ماژول کنترل و فرمان دارای نمایشگر برای نمایش ولتاژ-جریان-فرکانس-دما می باشد که سازگاری مناسبی با برد ماژول دارد . البته این ماژول بدون نمایشگر عرضه می شود و برای تهیه نمایشگر آن جداگانه می توانید به لینک زیر مراجعه کنید :
• برای انجام پروژه ساخت اینورتر DC به AC و درک بهتر از این ماژول می توانید به لینک زیر مراجعه نمایید :
لطفا از فیلترشکن استفاده کنید.

نکات مهم

• این ماژول برای ساخت اینورتر سینوسی خالص است، نه یک اینورتر آماده مستقل.
• برای اطلاعات بیشتر حتما به بخش دیتاشیت محصول مراجعه نمایید.
• طراحی مدار قدرت و انتخاب ترانس، ماسفت و هیت‌سینک تأثیر مستقیم روی نتیجه دارد.
• بدون فیدبک صحیح، خروجی پایدار و ایمن نخواهید داشت.
• برای پروژه‌های توان بالا، خنک‌کاری و حفاظت‌های اضافه‌جریان و دما را جدی بگیرید.
• هنگام سیم‌کشی برد اینورتر به منبع تغذیه و بار، از اتصال کوتاه جلوگیری کنید. از عایق‌کاری مناسب، اتصالات محکم و سطح مقطع سیم مناسب استفاده کنید تا خطر اتصال کوتاه که می‌تواند به برد آسیب بزند و حتی خطر آتش‌سوزی ایجاد کند، کاهش یابد.

مشخصات فنی:

مدل: EGS002
نوع ماژول: برد کنترل اینورتر سینوسی خالص
کاربرد اصلی: کنترل و درایو اینورتر DC به AC
تراشه کنترل: EG8010
تراشه درایور: IR2110S
رابط کاربری: سریال (برای اتصال به قطعات جانبی مانند نمایشگر جهت نمایش پارامترهای شکل موج خروجی)
نوع موج خروجی: سینوسی خالص
فرکانس خروجی: 50 یا 60 هرتز (با جامپرهای JP1 و JP5)
ولتاژ تغذیه: 5 ولت DC
ولتاژ ورودی برای اینورتر: 12 ولت DC (10 تا 15 ولت DC)
خروجی نهایی: وابسته به مدار قدرت، معمولاً 110 یا 220 ولت AC
روش کنترل: SPWM (Sinusoidal Pulse Width Modulation)
فرکانس حامل PWM: 23.4 کیلوهرتز
فرکانس کاری کریستال: 12 مگاهرتز
حفاظت‌ها: اضافه‌ولتاژ، اضافه‌جریان، دمای بالا
نشانگر وضعیت LED: دارد.
• Normal: روشن به‌صورت دائم
• Overcurrent: دو بار چشمک، 2 ثانیه خاموش، سپس تکرار
• Overvoltage: سه بار چشمک، 2 ثانیه خاموش، سپس تکرار
• Undervoltage: چهار بار چشمک، 2 ثانیه خاموش، سپس تکرار
• Overtemperature: پنج بار چشمک، 2 ثانیه خاموش، سپس تکرار
نمایشگر: پشتیبانی از LCD، تهیه LCD از طریق لینک زیر: https://jamtronic.com/product/%d9%86%d9%85%d8%a7%db%8c%d8%b4%da%af%d8%b1-%d9%85%d8%a7%da%98%d9%88%d9%84-%d8%a7%db%8c%d9%86%d9%88%d8%b1%d8%aa%d8%b1-%d9%85%d9%88%d8%ac-%d8%b3%db%8c%d9%86%d9%88%d8%b3%db%8c-%d8%ae%d8%a7%d9%84%d8%b5-e/

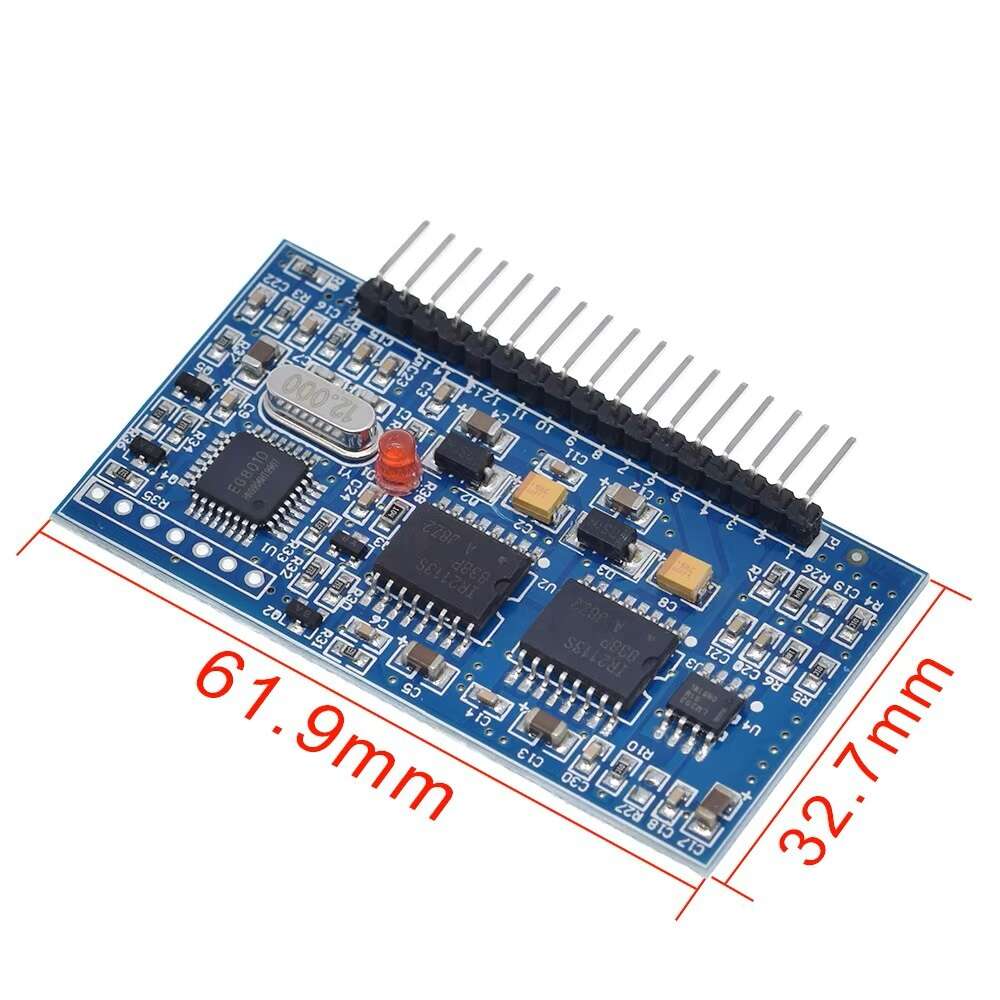

ابعاد برد: حدود 61 × 32 × 5.1 میلی‌متر
دمای کاری: 20- تا 50+ درجه سانتی‌گراد
نوع استفاده: نیمه‌حرفه‌ای و حرفه‌ای، برای ساخت اینورتر
نیازمندی‌ها: ماسفت، ترانس، منبع DC و مدار فیدبک

دانلود دیتاشیت ماژول اینورتر موج سینوسی EGS002

دانلود دیتاشیت ماژول اینورتر موج سینوسی EGS002

پرسش و پاسخ

ماژول EGS002 چه کاری انجام می‌دهد؟
ماژول EGS002 یک برد کنترل اینورتر موج سینوسی خالص است که سیگنال‌های SPWM را تولید کرده و ماسفت‌ها یا IGBTهای مدار قدرت را برای تولید برق AC کنترل می‌کند.
آیا EGS002 به‌تنهایی می‌تواند برق 220 ولت AC تولید کند؟
خیر. این ماژول تنها بخش کنترل اینورتر است و برای تولید ولتاژ 220 ولت به مدار قدرت، ترانسفورماتور یا مبدل بوست، ماسفت‌ها و سایر قطعات جانبی نیاز دارد.
این ماژول از چه تراشه‌ای استفاده می‌کند؟
هسته اصلی ماژول تراشه EG8010 است و برای راه‌اندازی گیت ماسفت‌ها از درایور IR2110S بهره می‌برد.
آیا خروجی این ماژول موج سینوسی خالص است؟
بله، EGS002 با تولید سیگنال SPWM، امکان ایجاد خروجی موج سینوسی خالص (Pure Sine Wave) را در صورت طراحی صحیح مدار قدرت فراهم می‌کند.
آیا فرکانس خروجی قابل تنظیم است؟
بله، فرکانس خروجی را می‌توان بین 50 هرتز و 60 هرتز انتخاب کرد.
انتخاب فرکانس :
• وقتی JP1 اتصال کوتاه شود، فرکانس خروجی AC روی 60 هرتز تنظیم می‌شود.
• وقتی JP5 اتصال کوتاه شود، فرکانس خروجی AC روی 50 هرتز تنظیم می‌شود.
آیا این ماژول از ماسفت و IGBT پشتیبانی می‌کند؟
بله، EGS002 قابلیت راه‌اندازی انواع MOSFET و IGBT را دارد.
چه ولتاژی برای تغذیه ماژول لازم است؟
بخش منطقی ماژول با 5 ولت و بخش درایور گیت معمولاً با 10 تا 15 ولتDC و توصیه شده 12 ولت DC تغذیه می‌شود.
آیا EGS002 دارای سیستم‌های حفاظتی است؟
بله، این ماژول دارای حفاظت در برابر اضافه‌ولتاژ، کاهش ولتاژ، اضافه‌جریان و افزایش دما است.
قابلیت Soft Start چه مزیتی دارد؟
راه‌اندازی نرم باعث افزایش تدریجی ولتاژ خروجی شده و از وارد شدن جریان هجومی و تنش به قطعات مدار قدرت جلوگیری می‌کند.
این ماژول برای چه کاربردهایی مناسب است؟
از EGS002 می‌توان در ساخت اینورترهای 12 ، UPS، سیستم‌های برق خورشیدی، منابع تغذیه اضطراری و پروژه‌های الکترونیک قدرت استفاده کرد.
