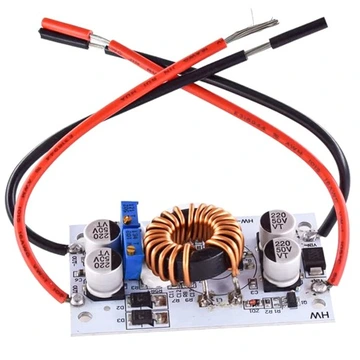

ماژول مبدل DC-DC افزاینده ۲۵۰W 6A برد آلومینیومی
مبدل DC به DC معماری BOOST افزاینده ولتاژ تا 50 ولت و حداکثر جریان خروجی 6 آمپر
۴۴۴,۰۰۰ تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
خرید ماژول مبدل DC-DC افزاینده 250 وات 6 آمپر برد آلومینیومی | Boost Converter قابل تنظیم
ماژول مبدل DC-DC افزاینده 250 وات 6 آمپر برد آلومینیومی یک مبدل سوئیچینگ قدرتمند برای افزایش ولتاژ مستقیم (DC) است که امکان تبدیل ولتاژهای پایین به سطوح بالاتر را با راندمان بالا فراهم میکند. این ماژول که با نام Boost Converter 250W 6A نیز شناخته میشود، گزینهای مناسب برای انواع پروژههای الکترونیکی، سیستمهای خورشیدی، تجهیزات صنعتی، شارژرهای باتری، منابع تغذیه و کاربردهای DIY به شمار میرود.
برخلاف رگولاتورهای خطی که اختلاف ولتاژ را به صورت گرما تلف میکنند، ماژول مبدل DC-DC افزاینده 250 وات 6 آمپر از فناوری مبدل سوئیچینگ DC-DC بهره میبرد. در این روش، انرژی با استفاده از سلف، دیود، ماسفت و مدار کنترلکننده بهصورت پالسی منتقل شده و با راندمان بالا به ولتاژ خروجی موردنظر تبدیل میشود. نتیجه این طراحی، کاهش تلفات انرژی، تولید حرارت کمتر و دستیابی به توان خروجی بیشتر نسبت به روشهای خطی است.
این ماژول قابلیت تنظیم ولتاژ خروجی و جریان خروجی را از طریق مولتیترن (پتانسیومتر) روی برد فراهم میکند و کاربر میتواند متناسب با نیاز پروژه، ولتاژ خروجی را در محدوده مجاز تنظیم کند. این ویژگی باعث شده است که ماژول در طیف گستردهای از پروژههای تحقیقاتی، صنعتی و آموزشی قابل استفاده باشد.
یکی از مهمترین ویژگیهای ماژول مبدل DC-DC افزاینده 250 وات 6 آمپر ، برد آلومینیومی با هدایت حرارتی مناسب است که به دفع بهتر گرما کمک میکند. همچنین استفاده از هیتسینک روی قطعات قدرت، امکان کار در توانهای بالاتر را فراهم کرده و پایداری عملکرد مدار را در بارهای سنگین افزایش میدهد. البته برای استفاده مداوم در توانهای بالا، استفاده از تهویه مناسب یا فن خنککننده توصیه میشود.
یکی دیگر از مزایای این ماژول، توان خروجی بالا تا 250 وات و جریان خروجی تا 6 آمپر (در شرایط مناسب و با خنکسازی کافی) است. این مشخصات، امکان استفاده از ماژول را در پروژههایی که به توان بیشتری نسبت به مبدلهای کوچک نیاز دارند، فراهم میکند. البته مقدار توان و جریان قابل دستیابی به عواملی مانند ولتاژ ورودی، ولتاژ خروجی، کیفیت منبع تغذیه، شرایط محیطی و سیستم خنککننده وابسته است.
راهاندازی ماژول مبدل DC-DC افزاینده 250 وات 6 آمپر بسیار ساده است. تنها کافی است ولتاژ DC را به ورودی ماژول متصل کرده، ولتاژ خروجی را با استفاده از مولتیترن تنظیم کنید و سپس بار موردنظر را به خروجی متصل نمایید. به دلیل طراحی آماده و عدم نیاز به برنامهنویسی یا مدارهای جانبی پیچیده، این ماژول برای کاربران حرفهای، دانشجویان، تعمیرکاران و علاقهمندان به الکترونیک گزینهای کاربردی و مقرونبهصرفه محسوب میشود.
کاربردها
• افزایش ولتاژ باتریهای لیتیومی، سرب اسیدی و سایر منابع تغذیه DC
• ساخت منابع تغذیه DC قابل تنظیم
• سیستمهای خورشیدی (Solar Power Systems)
• پروژههای رباتیک و اتوماسیون صنعتی
• راهاندازی تجهیزات با ولتاژ بالاتر از منبع تغذیه
• تغذیه تجهیزات مخابراتی و ماژولهای الکترونیکی
• ساخت شارژرهای سفارشی باتری
• پروژههای مبتنی بر Arduino، ESP32 و Raspberry Pi
• تغذیه ریسه ها و لامپ های LED و سیستمهای روشنایی DC
• سیستمهای برق خودرو و تجهیزات 12 ولت و 24 ولت
• تجهیزات آزمایشگاهی و آموزشی
• پروژههای DIY و تعمیرات الکترونیکی
• افزایش ولتاژ پنلهای خورشیدی در کاربردهای خاص
• تغذیه موتورهای DC (در محدوده توان مجاز ماژول)
راهاندازی
1. اتصال منبع تغذیه
• منبع تغذیه DC را در محدوده مجاز (8.5V-48V DC) به پایههای IN+ و IN- با رعایت قطبیت های مثبت و منفی متصل کنید.
2. تنظیم ولتاژ خروجی
• قبل از اتصال بار، خروجی را با یک مولتیمتر اندازهگیری کنید.

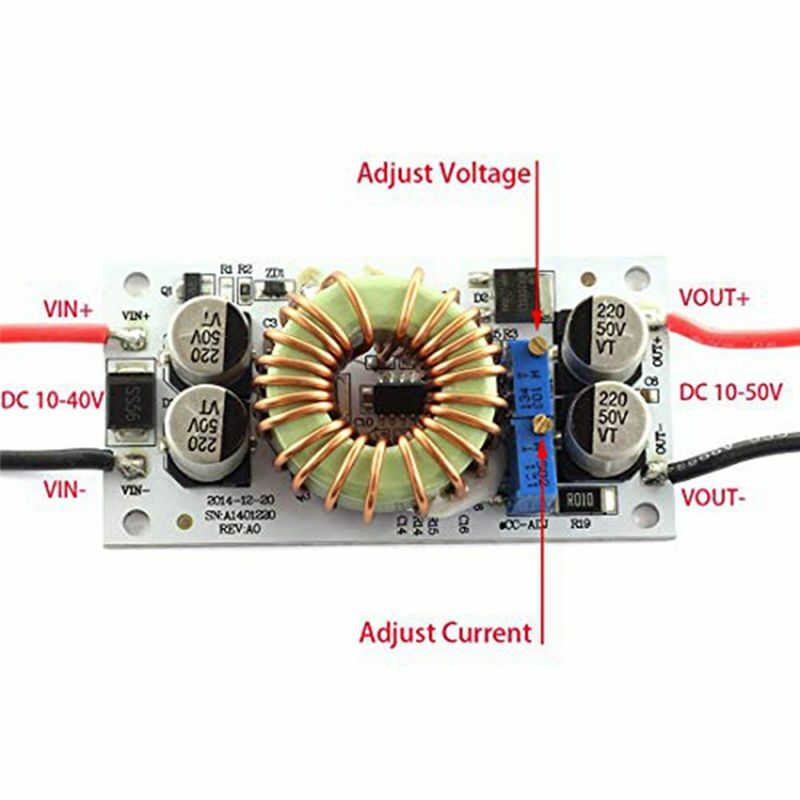

• با چرخاندن مولتیترن روی برد (پتانسیومتر تنظیم ولتاژ C.V. یا RV1 و نزدیکترین مولتی ترن به سلف روی برد) ، ولتاژ خروجی را تا مقدار موردنیاز تنظیم نمایید.
• با چرخاندن مولتیترن روی برد (پتانسیومتر تنظیم جریان C.C. یا RV2 و دورترین مولتی ترن به سلف روی برد) ، جریان خروجی را تا مقدار موردنیاز محدود نمایید و از اضافه جریان خروجی جلوگیری کنید.
• اگر با چرخاندن مولتی ترن یا پتانسیومتر های روی برد اتفاقی نیفتاد ابتدا یکبار در جهت حرکت عقربه های ساعت بچرخانید تا صدای تق بشنوید در این حالت باید کمترین مقدار ولتاژ خروجی را داشته باشید.
3. اتصال بار
• پس از تنظیم ولتاژ، مصرفکننده را به پایههای OUT+ و OUT- با رعایت قطبیت های مثبت و منفی متصل کنید.
• ولتاژ خروجی در صورت تامین منبع تغذیه مناسب میتواند در محدوده 10-50V DC باشد.
نکات مهم در استفاده
• ولتاژ ورودی باید همیشه کمتر از ولتاژ خروجی باشد؛ این ماژول یک مبدل افزاینده (Boost Converter) است و قادر به کاهش ولتاژ نیست. و معمولا ولتاژ ورودی با خروجی در کمترین حالت معمولا حدود 2 ولت اختلاف دارد.
• قبل از اتصال بار، حتماً ولتاژ خروجی را با مولتیمتر تنظیم و بررسی کنید.
• از منبع تغذیهای با توان و جریان کافی استفاده کنید تا عملکرد ماژول پایدار بماند و دقت کنید که از آنجاییکه مقدار توان ورودی و توان خروجی ماژول تقریبا برابر است پس با افزایش ولتاژ خروجی میزان جریان خروجی قابل استفاده نیز کاهش می یابد.
• در بارهای سنگین و توانهای بالا و در جریان خروجی بالای 4A، استفاده از هیتسینک و تهویه مناسب یا فن خنککننده توصیه میشود. از کارکرد طولانیمدت در حداکثر توان و جریان بدون خنکسازی مناسب خودداری کنید، زیرا میتواند موجب افزایش دمای قطعات و کاهش طول عمر ماژول شود.
• از اتصال کوتاه در خروجی ماژول جلوگیری کنید.
• هنگام اتصال ورودی و خروجی، قطب مثبت و منفی را بهدرستی رعایت کنید.
• این ماژول ایزوله (Isolated) نیست؛ بنابراین زمین ورودی (IN-) و زمین خروجی (OUT-) مشترک هستند.
• برای دستیابی به حداکثر توان، سیمهای اتصال باید کوتاه، باکیفیت و دارای سطح مقطع مناسب و در صورت امکان نسوز باشند تا افت ولتاژ کاهش یابد.
• در کاربردهای حساس، استفاده از فیوز مناسب در ورودی یا خروجی برای افزایش ایمنی توصیه میشود.
مشخصات فنی :
نوع ماژول: مبدل DC-DC افزاینده (Boost Converter)
توان خروجی نامی: 250 وات
حداکثر جریان خروجی: 6 آمپر
جریان خروجی پیشنهادی برای کار مداوم: کمتر از 4 آمپر بدون هیتسینک و بالای 4 آمپر با هیتسینک و خنککاری مناسب
نوع تبدیل: افزاینده (Step-Up) سوئیچینگ
ولتاژ ورودی: 8.5 تا 48 ولت DC
ولتاژ خروجی: 10 تا 50 ولت DC (قابل تنظیم)
مقدار ریپل ولتاژ خروجی: 2%
حداقل اختلاف ولتاژ ورودی و خروجی: حدود 2 ولت
راندمان تبدیل: تا 96٪
فرکانس سوئیچینگ: 150 کیلوهرتز
نوع تنظیم ولتاژ خروجی: پتانسیومتر یا مولتیترن RV1 (C.V. و نزدیکترین پتانسیومتر به سلف)
نوع تنظیم جریان خروجی: پتانسیومتر یا مولتیترن RV2 (C.C. و دورترین پتانسیومتر به سلف)
ایزولاسیون ورودی و خروجی: ندارد (Non-Isolated)
حفاظت در برابر اتصال معکوس ورودی: دارد
محافظت اضافهجریان: دارد
روش خنکسازی: هیتسینک آلومینیومی
نوع ترمینال: اتصال به وسیله سیمهای همراه
نصب: 4 سوراخ برای پیچ 3 میلیمتر
دمای کاری: 40- تا 85+ درجه سانتیگراد

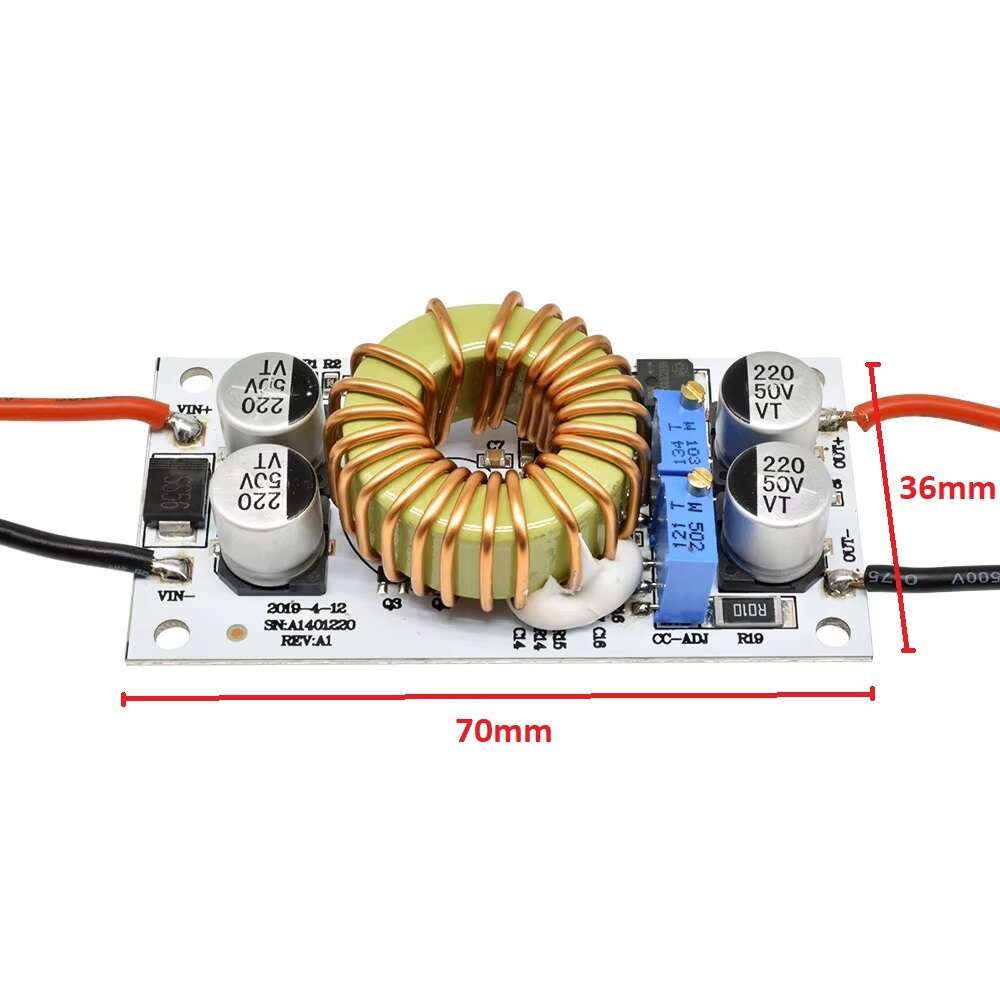

ابعاد کلی: حدود 70 × 36 × 17 میلیمتر
سوالات متداول :
ماژول مبدل DC-DC افزاینده 250 وات چیست؟
این ماژول یک مبدل افزاینده ولتاژ (Boost Converter) است که ولتاژ DC ورودی را به ولتاژ DC بالاتر تبدیل میکند. ولتاژ خروجی از طریق پتانسیومتر روی برد قابل تنظیم است.
آیا این ماژول میتواند جریان را محدو دکند؟
بله. با استفاده از مولتیترن روی برد (پتانسیومتر تنظیم جریان C.C. یا RV2 و دورترین مولتی ترن به سلف روی برد) ، جریان خروجی را تا مقدار موردنیاز محدود نمایید.
محدوده ولتاژ ورودی و خروجی این ماژول چقدر است؟
در اکثر نسخههای این ماژول، ولتاژ ورودی بین 8.5 تا 48 ولت DC و ولتاژ خروجی بین 10 تا 50 ولت DC قابل تنظیم است.
آیا توان خروجی واقعاً 250 وات است؟
عدد 250 وات حداکثر توان اسمی ماژول است. توان واقعی به عواملی مانند ولتاژ ورودی، ولتاژ خروجی، جریان بار، راندمان و شرایط خنکسازی بستگی دارد و در استفاده مداوم معمولاً کمتر از مقدار اسمی خواهد بود.
حداکثر جریان خروجی این ماژول چقدر است؟
حداکثر جریان خروجی 6 آمپر است، اما برای کارکرد مداوم و پایدار، بهتر است جریان خروجی کمتر از این مقدار کمتر از 4 آمپر باشد و از خنکسازی مناسب استفاده شود.
آیا ولتاژ خروجی قابل تنظیم است؟
بله. با چرخاندن پتانسیومتر مولتیترن (C.V. یا RV1 و نزدیکترین مولتی ترن به سلف) روی برد میتوان ولتاژ خروجی را در محدوده مجاز تنظیم کرد. توصیه میشود قبل از اتصال بار، ولتاژ خروجی با مولتیمتر اندازهگیری و تنظیم شود.
آیا این ماژول در برابر اتصال معکوس یا اضافه جریان محافظت میشود؟
در این ماژول، مدار محافظت داخلی برای اتصال معکوس و اضافه جریان وجود دارد؛ اما با یان حال رعایت صحیح پلاریته ورودی و جلوگیری از اتصال کوتاه ضروری است. برای جلوگیری از اضافه جریان با مولتی ترن RV2 حداکثر جریان خروجی را محدود سازید.
آیا ورودی و خروجی این ماژول از یکدیگر ایزوله هستند؟
خیر. این ماژول از نوع غیرایزوله (Non-Isolated) است و زمین ورودی (IN−) و زمین خروجی (OUT−) مشترک هستند.
آیا میتوان از این ماژول برای پنل خورشیدی استفاده کرد؟
بله، در صورتی که ولتاژ پنل خورشیدی در محدوده ولتاژ ورودی ماژول باشد، میتوان از آن برای افزایش ولتاژ در برخی پروژههای خورشیدی استفاده کرد.
آیا این ماژول برای شارژ باتری مناسب است؟
این ماژول فقط وظیفه افزایش و تنظیم ولتاژ را بر عهده دارد و بهتنهایی یک شارژر باتری محسوب نمیشود. برای شارژ باتری باید ولتاژ و جریان خروجی متناسب با نوع باتری تنظیم شده و در صورت نیاز از مدار کنترل شارژ مناسب استفاده شود.
آیا برای استفاده در توانهای بالا به خنککننده نیاز است؟
بله، در بارهای سنگین و جریان خروجی بلای 4 آمپر یا استفاده طولانیمدت، استفاده از تهویه مناسب یا فن خنککننده توصیه میشود تا دمای قطعات افزایش نیابد و عملکرد ماژول پایدار بماند.
آیا میتوان چند مصرفکننده را همزمان به خروجی متصل کرد؟
بله، به شرطی که مجموع توان و جریان مصرفی از ظرفیت مجاز ماژول تجاوز نکند و ولتاژ تنظیمشده برای همه مصرفکنندهها مناسب باشد.
