ماژول آمپلی فایر 2X50W وات استریو XH-M562

ماژول آمپلی فایر استریو XH-M562 با توان 2×50 وات، تراشه TPA3116D2 و تغذیه 12 تا 24 ولت DC؛ مناسب ساخت اسپیکر و پروژه‌های صوتی DIY.

ماژول آمپلی فایر 2X50W وات استریو XH-M562 یک برد تقویت‌کننده صوتی قدرتمند، کم‌مصرف و بسیار کاربردی است که برای راه‌اندازی سیستم‌های صوتی استریو، اسپیکرهای خانگی، پروژه‌های DIY و تجهیزات صوتی قابل‌حمل طراحی شده است. این ماژول با بهره‌گیری از تراشه TPA3116D2 و ساختار Class D، توانایی ارائه صدایی شفاف، پرقدرت و پایدار را دارد و به همین دلیل یکی از گزینه‌های محبوب در میان علاقه‌مندان به الکترونیک و سیستم‌های صوتی محسوب می‌شود. اگر به دنبال یک آمپلی فایر استریو 2 کاناله با راندمان بالا، ابعاد کوچک و نصب آسان هستید، XH-M562 می‌تواند انتخابی بسیار مناسب و اقتصادی برای شما باشد.

این ماژول با توان خروجی 2×50 وات، امکان راه‌اندازی دو بلندگوی مجزا را فراهم می‌کند و برای ساخت اسپیکرهای حرفه‌ای، سیستم‌های صوتی رومیزی، پروژه‌های صوتی سفارشی و حتی برخی کاربردهای خودرویی گزینه‌ای مناسب به شمار می‌رود. طراحی جمع‌وجور آن باعث می‌شود بتوان از این برد در فضاهای محدود نیز استفاده کرد، بدون اینکه از کیفیت یا قدرت صدا کاسته شود. همچنین به دلیل کلاس کاری D، مصرف انرژی کمتر و راندمان بالاتر نسبت به بسیاری از آمپلی‌فایرهای سنتی دارد که این موضوع در پروژه‌های قابل‌حمل و کم‌مصرف اهمیت زیادی دارد.

• سیستم صوتی خانگی استریو: ساخت آمپلی‌فایر استریو خانگی با کیفیت صدای بالا

• سیستم صوتی خودرو: تقویت صدا برای بلندگوهای خودرو با باتری 12V

• پروژه‌های DIY و الکترونیک: ساخت سیستم صوتی، پروژه‌های آردوینو و رباتیک

• پخش‌کننده‌های موزیک: تقویت خروجی MP3 پلیر، موزیک پلیر، رادیو

• صداگذاری دستگاه‌ها: تقویت صدا برای دستگاه‌های آموزشی، نمایشگاهی، تبلیغاتی

• سیستم پرتابل: ساخت سیستم صوتی قابل حمل با مصرف انرژی کم

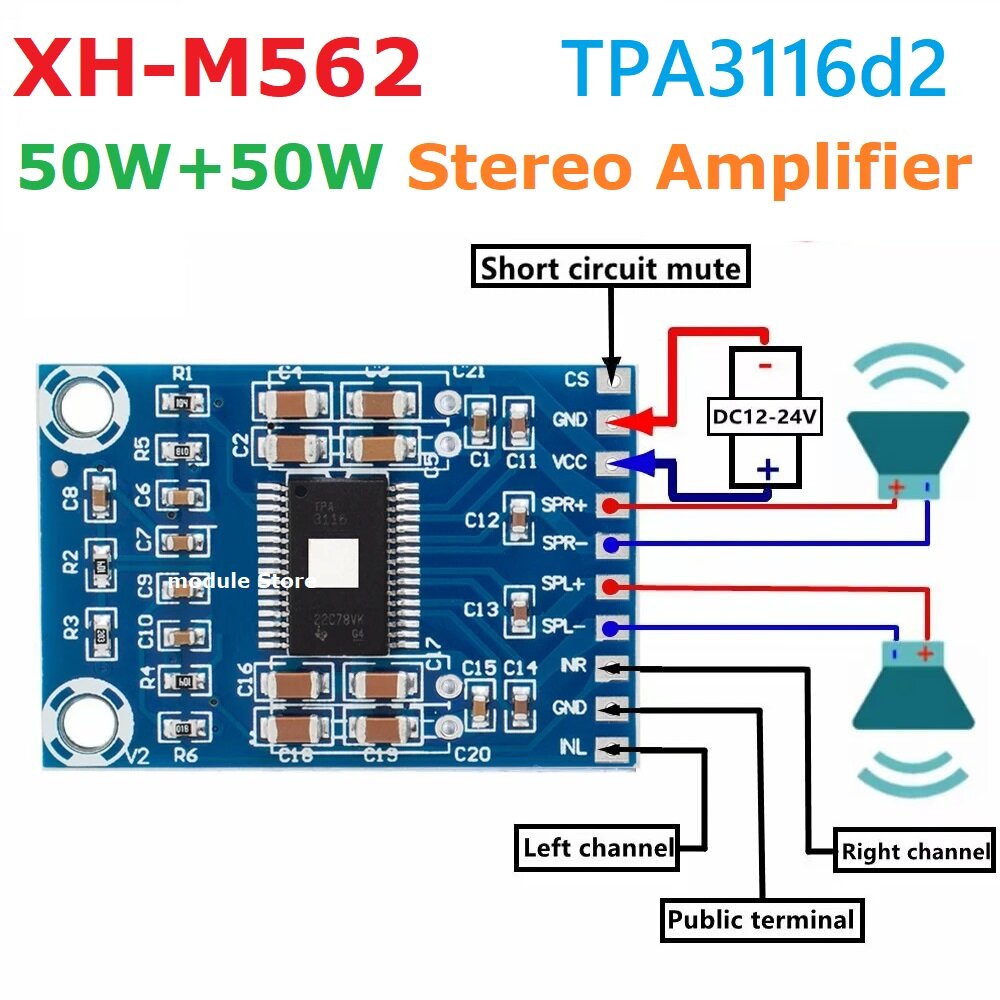

• سیم مثبت (+) را به پایانه VCC و سیم منفی (−) را به GND متصل کنید.

• ولتاژ ورودی باید بین 12 تا 24 ولت باشد (بهترین حالت: 12V باتری ماشین یا آداپتور 12–24V).

• جریان تغذیه باید حداقل 2.5 آمپر باشد (ترجیحاً 3 آمپر).

• بلندگوی چپ (SPL) را به پایانه‌های خروجی چپ و بلندگوی راست (SPR) را به پایانه‌های خروجی راست متصل کنید.

• امپدانس بلندگو باید 4 تا 8 اهم باشد.

• خروجی صدا (آنا‌لوگ استریو) را از موزیک پلیر، آردوینو، یا رادیو به پین‌های

ورودی صدا (IN L/R) وصل کنید.

• از پین هدر برای اتصال راحت ورودی/خروجی استفاده می‌شود.

• امپدانس بلندگو: فقط بلندگوهای 4–8 اهمی استفاده کنید؛ امپدانس کمتر باعث خرابی برد می‌شود.

• جریان تغذیه: جریان تغذیه باید حداقل 2.5 آمپر باشد؛ جریان کمتر باعث کاهش توان و نویز می‌شود.

• ولتاژ ورودی: ولتاژ نباید از 24 ولت بیشتر شود؛ ولتاژ بالا باعث خرابی تراشه می‌شود.

• گرمای بیش‌ازحد: سیستم حفاظت حرارتی دارد، اما برد را در محیط خنک نگه‌دارید.

• ورودی صدا: ورودی صدا آنا‌لوگ استریو است؛ برای ورودی دیجیتال نیاز به مبدل دارید.

• پین‌هدر: از پین هدر برای اتصال راحت استفاده کنید، اما از لحیم‌کاری تمیز و اتصالات محکم استفاده کنید.
