ماژول آمپلی فایر استریو XH-M543 / 2*120W چینی ۱۶ پین | تقویتکننده صوتی کلاس D
ماژول آمپلیفایر XH-M543 یک برد تقویتکننده صوتی استریو بدون بلوتوث داخلی برای افزایش توان سیگنال صوتی و راهاندازی بلندگوهای مناسب در پروژههای صوتی مختلف است. این ماژول با طراحی جمعوجور و ساختار ساده، گزینهای کاربردی برای ساخت سیستمهای صوتی سفارشی، پروژههای DIY و ارتقای تجهیزات صوتی به شمار میرود.
توان اسمی اعلامشده برای این ماژول 2×120 وات است؛ یعنی دو کانال برای تقویت صدای چپ و راست با امکان تنظیم صدای مستقل هر کانال در اختیار کاربر قرار میدهد. بااینحال، توان واقعی خروجی به عواملی مانند ولتاژ تغذیه، امپدانس بلندگو، کیفیت منبع تغذیه، شرایط خنککاری و نوع سیگنال صوتی بستگی دارد. بنابراین توان 2×120 وات را باید بهعنوان توان نامی اعلامی ماژول در شرایط مناسب در نظر گرفت.
این نسخه از ماژول با چیپ TPA3116D2 یا TPA3110D2 عرضه میشود. شماره دقیق آیسی و مشخصات کامل آن باید بر اساس نوشته روی چیپ همان برد بررسی شود؛ زیرا ممکن است در نمونههای مشابه XH-M543، نسخههای مختلفی از مدار یا قطعات مورد استفاده قرار گرفته باشد. به همین دلیل، برای ارائه مشخصات دقیق مانند ولتاژ کاری، توان واقعی، امپدانس قابل پشتیبانی و محدوده فرکانسی، بهتر است دیتاشیت آیسی اصلی یا مشخصات رسمی همان نسخه ماژول بررسی شود. برای اینکار می توانید به بخش دیتاشیت محصول مراجعه نمایید.
منبع تغذیه باید با مشخصات واقعی ماژول آمپلیفایر XH-M543 سازگار باشد. استفاده از منبع تغذیهای که توان کافی برای تأمین جریان موردنیاز آمپلیفایر ندارد، میتواند باعث افت صدا، اعوجاج، خاموش شدن یا عملکرد ناپایدار مدار شود. برای سیستمهای صوتی پرقدرت، بهتر است منبع تغذیه دارای ظرفیت جریان مناسب و ولتاژ سازگار با برد باشد.
بلندگوهای متصل به خروجی ماژول آمپلیفایر XH-M543 باید با مشخصات الکتریکی ماژول سازگار (4-8 اهم) باشند. امپدانس نامناسب میتواند باعث افزایش جریان، گرم شدن بیش از حد و آسیب به مدار شود. همچنین توان نامی بلندگو باید با توان خروجی مورد انتظار سیستم مطابقت داشته باشد.
در هنگام کار با توان بالا، قطعات قدرت آمپلیفایر XH-M543 گرما تولید میکنند. هرچه توان خروجی بیشتر باشد، اهمیت دفع حرارت نیز افزایش پیدا میکند. برای استفاده
طولانیمدت و توان بالا، باید:
• مسیر تهویه مناسب باشد.
• برد در فضای بسته بدون گردش هوا قرار نگیرد.
• هیتسینک و خنککاری احتمالی بررسی شود.
• از کارکرد مداوم در شرایط دمایی نامناسب جلوگیری شود.
کاربردها
• ساخت اسپیکر سفارشی : مناسب برای ساخت اسپیکرهای استریو و سیستمهای صوتی DIY.
• تقویت صدای سیستمهای صوتی : میتوان از آن برای تقویت سیگنال صوتی خروجی از منابع مختلف استفاده کرد.
• پروژههای الکترونیکی و DIY: مناسب برای نمونهسازی و پروژههای آموزشی و آزمایشگاهی.
• ساخت سیستم صوتی قابلحمل : در صورت انتخاب منبع تغذیه مناسب، میتوان از آن در سیستمهای صوتی قابلحمل استفاده کرد.
• استفاده در کنار ماژولهای صوتی دیگر : امکان اتصال به منابع صوتی مانند:
• گیرنده بلوتوث
• ماژول پخش MP3
• گیرنده صوتی
• پریامپلیفایر
• خروجی صوتی تجهیزات مختلف وجود دارد؛ البته سطح و نوع سیگنال ورودی باید با آمپلیفایر سازگار باشد.

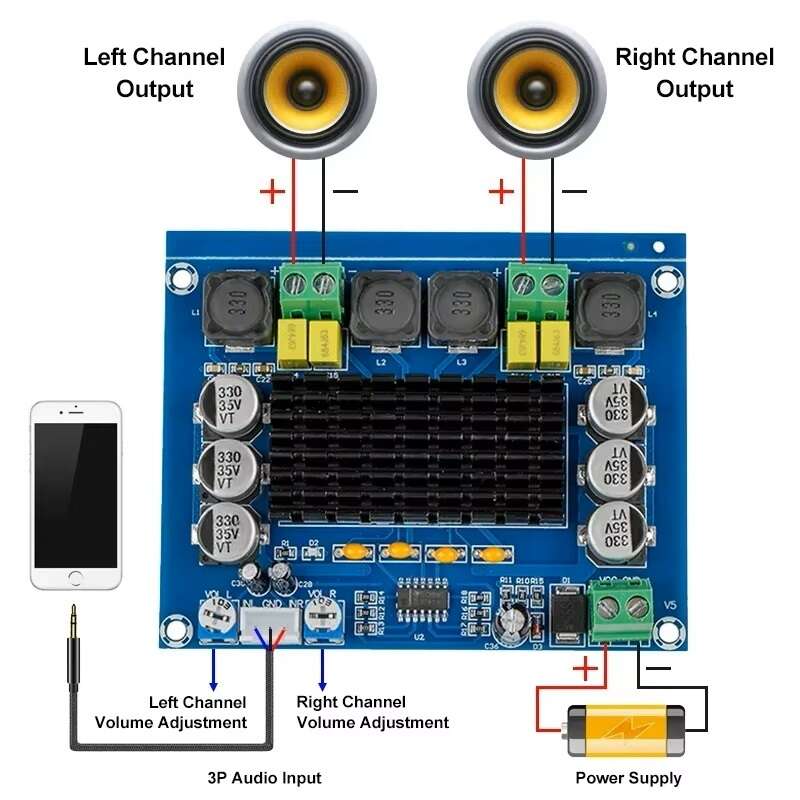

راهاندازی
• اتصال منبع تغذیه : ابتدا منبع تغذیه DC با ولتاژ (12-26V DC – توصیه شده 24V DC) و جریان دهی مناسب (حداقل 3A) را به ورودی تغذیه ماژول متصل کنید. پایه مثبت را به VCC و پایه منفی را به GND متصل کنید. در اتصال قطبیت های مثبت و منفی دقت کنید چرا که اشتباه ممکن است به ماژول آسیب بزند. در صورت اتصال صحیح منبع تغذیه LED روی برد روشن می شود.
در 12 ولت DC => توان: 2×50 وات
در 24 ولت DC => توان: 2×120 وات
• اتصال بلندگوها : این ماژول دارای دو کانال صوتی است: کانال راست (OUT L) و کانال چپ (OUT R) . پایانههای دقیق خروجی ممکن است روی برد با نامهای L+/L- و R+/R- یا نام مشابه مشخص شده باشند.
در اتصال قطبیت ها به مثبت و منفی پایه ها دقت کنید.
• اتصال منبع صوتی : خروجی منبع صوتی را به ورودی آمپلیفایر که سوکت سفید رنگ روی برد است، متصل کنید. منبع صوتی میتواند یک گیرنده بلوتوث، پخشکننده صوتی یا خروجی مناسب یک دستگاه دیگر باشد.
• تنظیم صدای خروجی : با استفاده از پتانسیومترهای روی برد که در کنار سوکت سفید رنگ صدای ورودی قرار گرفته اند می توانید حجم صدای هر کانال چپ (L) و راست (R) را تنظیم نمایید.
نکات مهم استفاده
• ولتاژ تغذیه را دقیق بررسی کنید : مهمترین نکته، استفاده از منبع تغذیه سازگار با نسخه دقیق XH-M543 است. از اعمال ولتاژ بالاتر از محدوده مجاز (12-26V DC) خودداری کنید. برای گرفتن بیشترین خروجی بهتر است از منبع تغذیه 24V DC و جریان 10A استفاده کنید. برای تهیه منبع تغذیه می توانید به لینک زیر مراجعه نمایید:
• خروجی بلندگو را به زمین متصل نکنید : در این مدل از آمپلیفایرهای کلاس D، خروجی بلندگو بهصورت پل (BTL : Bridge-Tied Load) طراحی میشود. بنابراین اتصال یکی از پایههای خروجی بلندگو به GND میتواند باعث آسیب به مدار شود. هر کدام از کانال های خروجی صدای ماژول دارای پایه های مثبت و منفی مجزا و مخصوص به خود است.
• خروجی کانال چپ و راست را به هم متصل نکنید : خروجی کانالهای L و R نباید مستقیماً به یکدیگر متصل شوند.
• از بلندگوی سازگار استفاده کنید : امپدانس بلندگو باید با مشخصات ماژول مطابقت داشته باشد و در محدوده مجاز (4-8 اهم) باشد. استفاده از بلندگوی نامناسب میتواند باعث افزایش جریان و گرم شدن بیش از حد مدار و آسیب به ماژول شود.
• به خنککاری توجه کنید : در توانهای بالا، برد و قطعات قدرت گرم میشوند. برای استفاده طولانیمدت:
برد را در فضای کاملاً بسته قرار ندهید.
گردش هوای مناسب فراهم کنید.
دمای مدار را کنترل کنید.
در صورت نیاز از خنککاری مناسب استفاده کنید.
• ابتدا با حجم صدای کم تست کنید : پس از راهاندازی، ابتدا صدا را با حجم کم آزمایش کنید و سپس بهتدریج افزایش دهید. این کار به شناسایی سریع مشکلات سیمکشی یا ناسازگاری بلندگو کمک میکند.
• از اتصال کوتاه خروجی جلوگیری کنید : اتصال کوتاه خروجی بلندگو میتواند باعث آسیب به قطعات قدرت شود.
• ورودی صوتی بیش از حد قوی نباشد : سیگنال ورودی بیش از حد قوی میتواند باعث کلیپینگ و اعوجاج صدا شود. بهتر است سطح صدای منبع صوتی در محدوده مناسب تنظیم شود.
• این مدل آمپلیفایر بلوتوث داخلی ندارد. برای بلوتوثی کردن آین آمپلی فایر می توانید به صورت جداگانه از ماژول های لینک زیر استفاده نمایید:
مشخصات فنی :
نام محصول: ماژول آمپلیفایر صوتی XH-M543
مدل برد: XH-M543
نوع ماژول: آمپلیفایر صوتی استریو
تعداد کانال: 2 کانال راست و چپ
توان اسمی اعلامشده: 2×120 وات
نوع تقویتکننده: کلاس D
نوع چیپ اصلی: TPA3116D2 یا TPA3110D2
چیپ پری آمپلی فایر: TLO74C
نوع خروجی صوتی: استریو (دو کاناله)
تعداد بلندگوهای قابل اتصال: 2 عدد، یک بلندگو برای هر کانال
ورودی صوتی: جک مادگی AUX 3.5mm ورودی صدای استریو L/R
نوع سیگنال ورودی: آنالوگ
ولتاژ تغذیه: 12-26V DC، توصیه شده 24V DC
توان در 12 ولت DC: 2×50 وات
توان در 24 ولت DC: 2×120 وات
جریان کاری: حداقل 3A و توصیه شده 10A
امپدانس بلندگو: 4-8 اهم
محدوده فرکانسی: 20-20.000 Hz
نسبت سیگنال به نویز (SNR): 100dB
راندمان: 90%
خنککاری: در صورت استفاده در توان خروجی نزدیک به مقدار ماکزیمم، از تهویه و خنککاری مناسب استفاده شود.
بلوتوث داخلی: ندارد
نوع کاربرد: تقویت سیگنال صوتی و راهاندازی بلندگو
مناسب برای: اسپیکر DIY، سیستم صوتی سفارشی و پروژههای الکترونیکی
نحوه نصب: بدون قاب از طریق سوراخهای روی برد با پیچ 3mm
محدوده دمای کاری: -40 تا +85 درجه سانتیگراد

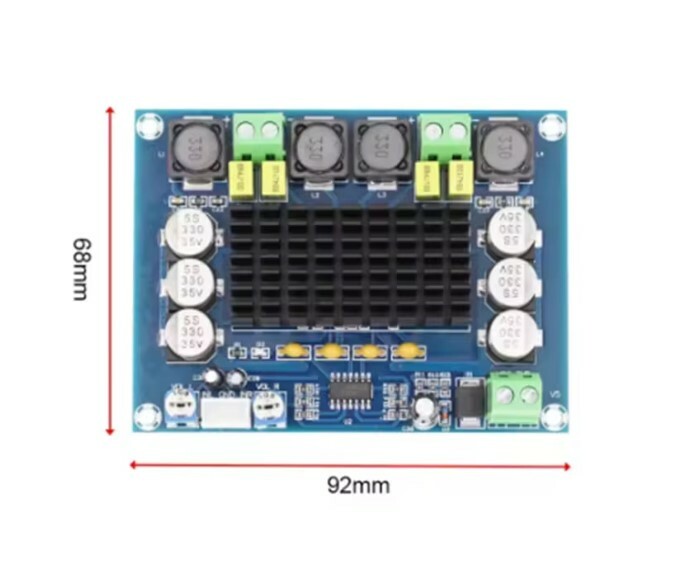

ابعاد: 92 × 68 × 16 میلیمتر
سوالات متداول:
آیا توان 2×120 وات توان واقعی و مداوم است؟
عدد 2×120 وات توان نامی اعلامی ماژول است و توان مداوم واقعی باید بر اساس ولتاژ تغذیه، امپدانس بلندگو و مشخصات دقیق چیپ اصلی بررسی شود.
آیا میتوان دو بلندگو به این ماژول متصل کرد؟
بله. هر کانال برای یک بلندگو در نظر گرفته شده است:
کانال L → بلندگوی چپ
کانال R → بلندگوی راست
چه نوع بلندگویی برای این ماژول مناسب است؟
بلندگو باید از نظر امپدانس و توان با مشخصات دقیق نسخه ماژول سازگار باشد و در محدوده 4-8 اهم باشد. قبل از اتصال بلندگو، مشخصات چیپ اصلی و برد را بررسی کنید.
ولتاژ تغذیه ماژول چقدر است؟
ولتاژ منبع تغذیه باید در محدوده مجاز 12-26V DC و جریان کاری حداقل 3A باشد البته برای گرفتن توان خروجی بیشتر منبع تغذیه 24V DC و 10A توصیه می شود. برای تهیه منبع تغذیه مناسب به لینک زیر مراجعه نمایید :
تغذیه سوئیچینگ فلزی 24 ولت 10 آمپر
آیا میتوان از آداپتور ضعیف استفاده کرد؟
برای تست با توان پایین ممکن است امکانپذیر باشد، اما منبع تغذیه ضعیف در توانهای بالا میتواند باعث افت صدا، اعوجاج، افت ولتاژ یا خاموش شدن مدار شود.
ورودی صوتی ماژول چیست؟
این برد برای دریافت سیگنال صوتی آنالوگ استریو از منابعی مانند: ماژول بلوتوث / پخشکننده صوتی / ماژول MP3 / پریآمپلیفایر / خروجی صوتی تجهیزات دیگر قابل استفاده است.
آیا این ماژول بلوتوث داخلی دارد؟
خیر، این مدل آمپلیفایر بلوتوث داخلی ندارد. برای بلوتوثی کردن آین آمپلی فایر می توانید به صورت جداگانه از ماژول های لینک زیر استفاده نمایید:
آیا خروجی بلندگو را میتوان به GND متصل کرد؟
خیر . اصلا توصیه نمی شود. بهطور کلی در آمپلیفایرهای کلاس D، نباید بدون بررسی مدار، یکی از پایههای خروجی بلندگو را به زمین متصل کرد. این کار باعث آسیب به ماژول می شود.
آیا میتوان خروجی دو کانال را به یکدیگر متصل کرد؟
خیر. خروجی کانال چپ و راست نباید مستقیماً به یکدیگر متصل شوند. و هر کانال دارای پایه های مثبت و منفی مجزا است.
آیا ماژول به هیتسینک نیاز دارد؟
در توانهای بالا، دفع حرارت و شرایط خنک کای و تهویه مناسب اهمیت زیادی دارد. نیاز به هیتسینک به طراحی برد، چیپ، ولتاژ تغذیه و شرایط کاری بستگی دارد.
آیا اتصال کوتاه خروجی به ماژول آسیب میزند؟
بله، اتصال کوتاه خروجی بلندگو میتواند باعث آسیب به قطعات آمپلیفایر شود.
مهمترین نکته هنگام راهاندازی ماژول چیست؟
مهمترین نکات عبارتاند از:
• استفاده از ولتاژ تغذیه با ولتاژ و جریان دهی مناسب
• اتصال صحیح قطبهای مثبت و منفی
• استفاده از بلندگوی سازگار
• جلوگیری از اتصال کوتاه خروجی
• عدم اتصال خروجی بلندگو به GND بدون بررسی مدار
• تأمین خنککاری مناسب در توان بالا
