شارژ باتری لیتیومی 2 سل گرد 5A 7.4V
| تعداد | تخفیف (%) | قيمت |
|---|---|---|
| 1 عدد | — | 69,000 تومان |
| 5 تعداد | 3 % | 66,930 تومان |
| 10 تعداد | 6 % | 64,860 تومان |
| 50+ تعداد | 9 % | 62,790 تومان |
69,000 تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!

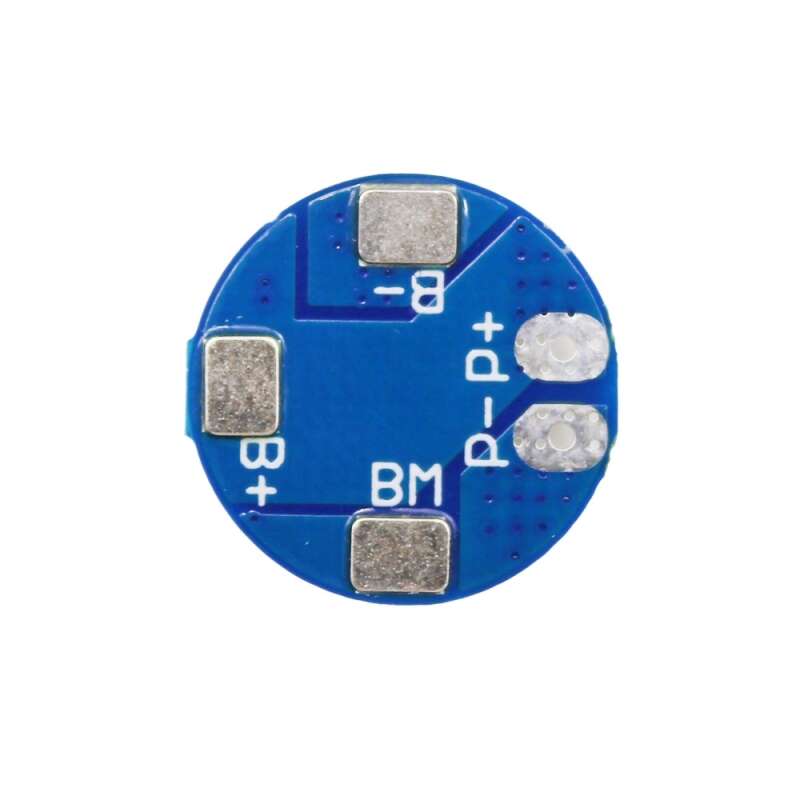

ماژول محافظ شارژ باتری لیتیومی 2 سل گرد 5A
ماژول محافظ شارژ باتری لیتیومی 2 سل مدل XH-2S-A2 یک ماژول BMS کامل برای مدیریت، محافظت و شارژ باتریهای لیتیومی 2 سل (7.4 ولت) است که میتواند جریان شارژ/دشارژ را تا 5 آمپر کنترل کند. این ماژول با استفاده از تکنولوژی BMS، از صدمه دیدن باتری در شرایط شارژ بیش ازحد (Overcharge)، دشارژ بیش ازحد (Over-Discharge) و اتصال کوتاه جلوگیری میکند.
ماژول قابلیت شارژ 2 باتری لیتیومی 18650 یا لیتیومپلیمر بهصورت سری را دارد و ولتاژ شارژ کامل باتری را بهدقت روی 4.25 ولت برای هر سل (مجموع 8.4 ولت برای 2 سل) تنظیم میکند — این دقت از بالانسشدن سلولها و افزایش طول عمر باتری اطمینان میدهد.
کاربردها
• شارژ باتری لیتیومی 18650 و 2 سل در پروژههای رباتیک و الکترونیکی
• ساخت پاور بانک لیتیومی با قابلیت شارژ/دشارژ 5 آمپر
• مدیریت باتری در Drone، Car RC و هواپیماهای الکتریکی — محافظت از باتری 7.4 ولت
• سیستمهای UPS لیتیومی کوچک با باتری 2 سل 7.4 ولت
• شارژر هوشمند باتری لیتیومپلیمر — با دقت ولتاژ 4.25 ولت برای هر سل
• پروژههای لیتیومی با جریان بالا — تا 5 آمپر جریان شارژ/دشارژ
راهاندازی (Setup)

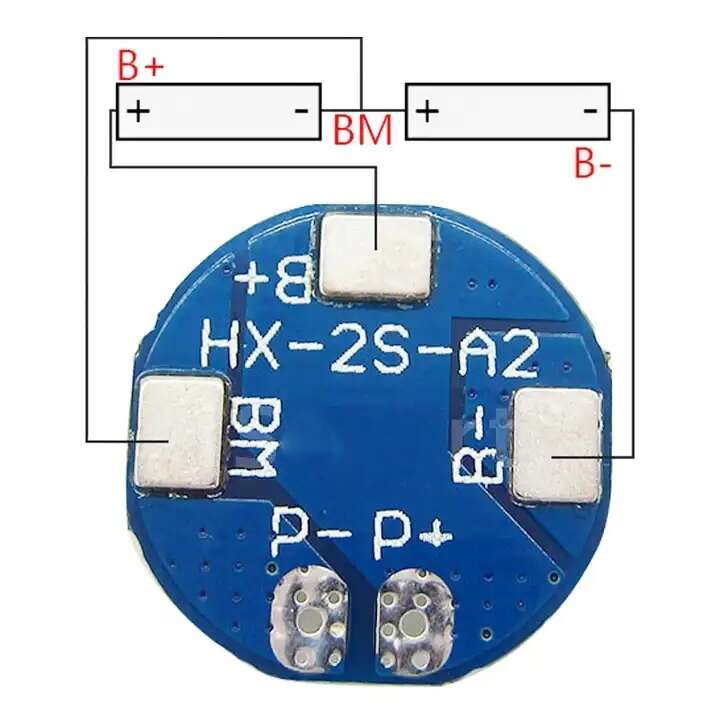

1. اتصال باتریها: دو باتری لیتیومی 18650 یا لیتیومپلیمر را بهصورت سری (یعنی قطب مثبت باتری اول به منفی باتری دوم وصل باشد) به پدهای B+ و B- ماژول وصل کنید قسمت BM را بین دو باتری متصل کنید .
2. اتصال منبع تغذیه: منبع تغذیه CC-CV با خروجی 8.4 ولت تا 9 ولت و حداکثر جریان 5 آمپر را به پدهای P+ و P- (همزمان ورودی/خروجی) وصل کنید.
3. تست شارژ: پس از اتصال، ماژول شروع به شارژ باتری میکند — ولتاژ هر سل روی 4.25 ولت تنظیم میشود و وقتی شارژ کامل شد، ماژول قطع میشود.
مشخصات فنی:
پارامتر مقدار
نام محصول ماژول شارژ و دشارژ BMS باتری لیتیومی 2 سل 5 آمپر
مدل XH-2S-A2
تعداد سلول باتری 2 سل (2S)
ولتاژ نامی باتری 7.4 ولت (2×3.7 ولت)
ولتاژ کاری هر سل 3.7 ولت
حداکثر ولتاژ شارژ 8.4 ولت (4.25×2 ولت)
ولتاژ شارژ ورودی 8.4 ولت الی 9 ولت DC
ولتاژ Over-charge (شارژ بیشحد) 4.25 ولت ±0.05 ولت برای هر سل
ولتاژ Over-Discharge (دشارژ بیشحد) 2.54 ولت ±0.1 ولت برای هر سل
حداکثر جریان کاری 5 آمپر
حداکثر جریان پیک 7 آمپر
جریان مصرفی در حالت بیباری حدود 10 میکروآمپر
تأخیر حفاظت از اتصال کوتاه 200/500/600 میکروثانیه
دمای کاری -40 تا +50 درجه سانتیگراد
ابعاد 35×18 میلیمتر (18×3 میلیمتر — ضخامت 3 میلیمتر)
محافظتها Overcharge، Over-Discharge، اتصال کوتاه، جریان بیشحد
پدهای P+ و P- ورودی/خروجی همزمان
قابلیت شارژ باتری 2 باتری سری 18650 یا لیتیومپلیمر
بالانسکننده سلول دارد (شارژ بین سلولها پخش میشود)
سوالات متداول:
چرا ولتاژ شارژ 8.4 ولت و نه 8 ولت؟
هر سل لیتیومی تا 4.2 ولت شارژ میشود — 2 سل سری = 8.4 ولت (4.2×2) — این ولتاژ شارژ کامل استاندارد است.
با این ماژول میتوانم پاور بانک بسازم؟
بله — ماژول قابلیت ساخت پاور بانک لیتیومی با باتری 2 سل 7.4 ولت و جریان شارژ/دشارژ 5 آمپر دارد.
جریان مصرفی ماژول در حالت بیباری چقدر است؟
جریان مصرفی در حالت بیباری حدود 10 میکروآمپر است — مصرف بسیار کم است و باتری را تخلیه نمیکند.
ولتاژ قطع شارژ بالا و پایین با این ماژول چقدر است؟
ولتاژ Over-charge 4.25 ولت: هر سل روی 4.25 ولت ±0.05 ولت قطع میشود — دقت بالا از شارژ بیشحد جلوگیری میکند.
ولتاژ Over-Discharge 2.54 ولت: اگر ولتاژ هر سل به 2.54 ولت ±0.1 ولت برسد، ماژول قطع میشود — از دشارژ بیشحد جلوگیری میکند.
حداکثر تا چه مقدار می توان از خروجی ماژول جریان کشید؟
به طور دائم و پیوسته جریان تا 5 آمپر محدود شده است اما در لحظه می توان تا 7 آمپر از خروجی ماژول کشید. الته توصیه نمی شود چرا که ممکن است به ماژول آسیب بزند.
