درایور و تستر سروو موتور CCPM | تست همزمان 3 سروو و ESC (Electronic Stability Control)
درایور و تستر سروو موتور (Cyclic/Collective Pitch Control Mechanism) CCPM یک ابزار کاربردی و دقیق برای تست، تنظیم و راهاندازی انواع سروو موتور در پروژههای رباتیک، RC و سیستمهای کنترلی است. این ماژول امکان تست همزمان چند سروو موتور را فراهم میکند و برای بررسی عملکرد، جهت چرخش، محدوده حرکت و هماهنگی سرووها گزینهای بسیار مناسب به شمار میرود. همچنین با پشتیبانی از تست(Electronic Stability Control) ESC، میتوان از آن برای بررسی و راهاندازی موتورهای براشلس نیز استفاده کرد.
این تستر سروو با طراحی ساده و کاربری آسان، بدون نیاز به گیرنده یا فرستنده RC، سیگنال کنترلی لازم را تولید میکند و همین موضوع باعث میشود در کارگاهها، آزمایشهای فنی و پروژههای آموزشی بسیار مفید باشد. اگر به دنبال ابزاری سبک، کمحجم و قابل اعتماد برای تست سروو موتور و اطمینان از سلامت آنها هستید، تستر CCPM میتواند یکی از بهترین انتخابها برای شما باشد.
کاربردها
• تست سروو موتورهای آنالوگ و دیجیتال
• تنظیم و بررسی عملکرد سرووها در سیستمهای CCPM
• تست اسپیدکنترلر و موتور براشلس
• استفاده و تست در پروژههای هلیکوپتر RC، رباتیک و مکاترونیک
• تست سروو قبل از نصب در مدل یا ربات
• کاربرد آموزشی در کلاسهای مهندسی الکترونیک
• راهاندازی سروو بدون نیاز به کنترلر یا میکروکنترلر
• استفاده در پروژههای رباتیک و DIY
• کنترل سرعت موتورهای BLDC توسط ESC
• آزمایش هماهنگی چند سروو موتور بهصورت همزمان
راهاندازی (Setup)

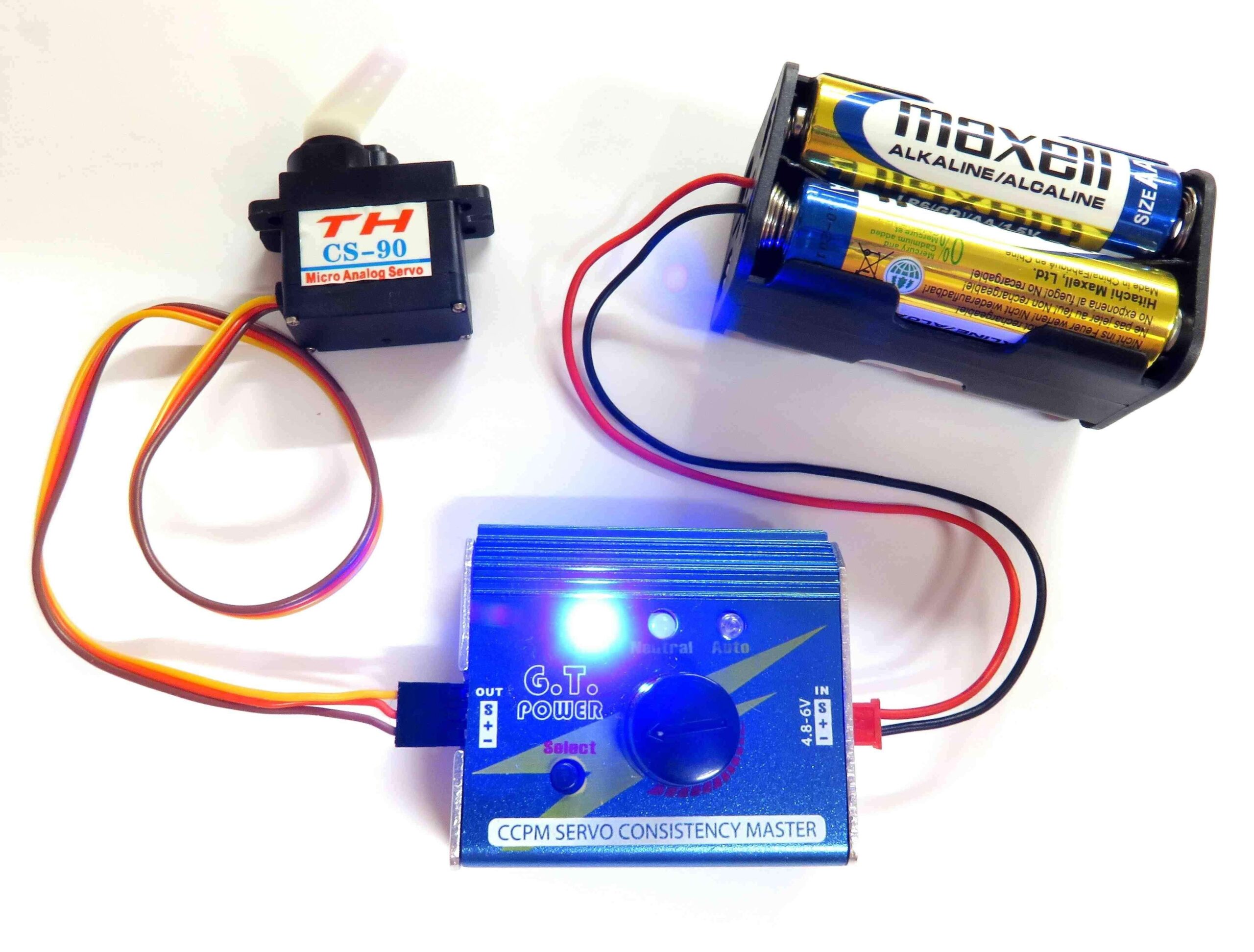

• منبع تغذیه 4.8 تا 6 ولت DC را به ورودی ماژول متصل کنید.

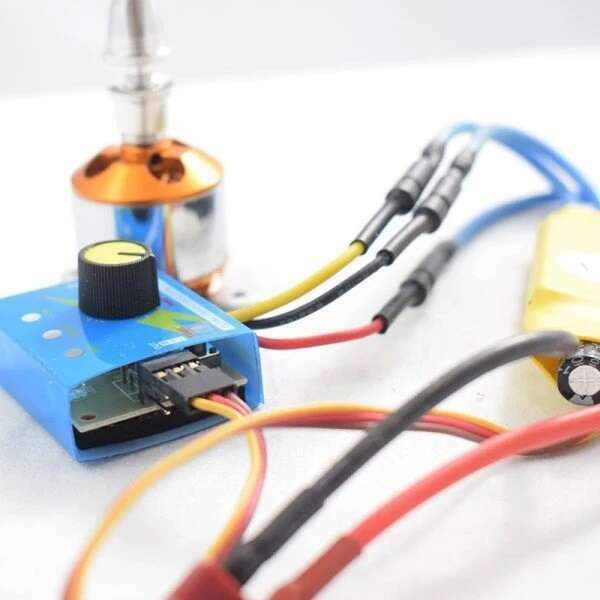

• سروو موتور یا ESC را به یکی از خروجیهای سهپین متصل نمایید. این ماژول تنها سیگنال کنترلی PWM تولید میکند و توان خروجی برای راهاندازی مستقیم موتور ندارد. برای موتورهای براشلس باید از درایور مناسب( ESC) و برای سرووها از تغذیه مناسب استفاده شود. می توانید برای تهیه درایور مناسب به لینک زیر مراجعه کنید :
• با فشردن کلید MODE یکی از حالتهای Manual، Neutral یا Auto را انتخاب کنید.
• در حالت Manual با چرخاندن ولوم، زاویه سروو یا سرعت ESC تغییر میکند.
• در حالت Neutral سروو در موقعیت مرکزی قرار میگیرد.
• در حالت Auto سروو بهصورت رفت و برگشتی حرکت میکند و برای تست عملکرد مناسب است.

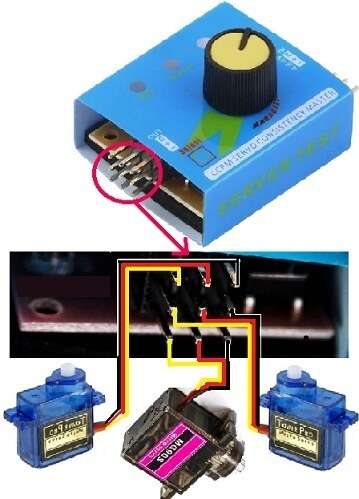

• این ماژول دارای 3 خروجی برای 3 سروو موتور می باشد که به صورت همزمان تغییر می کنند و برای تست عملکرد چند سروو موتور با هم مناسب است.
• هر کدام از خروجی ها را به دلخواه می توانید انتخاب کنید.
نکات مهم در استفاده
• ولتاژ تغذیه نباید از 6 ولت بیشتر شود. چرا که باعث آسیب به ماژول می شود.
• برای سرووهای پرقدرت از منبع تغذیه با جریان کافی استفاده کنید.
• قبل از اتصال ESC، از صحیح بودن پلاریته تغذیه اطمینان حاصل کنید.
• این ماژول تنها سیگنال کنترلی PWM تولید میکند و توان خروجی برای راهاندازی مستقیم موتور ندارد. برای موتورهای براشلس باید از درایور مناسب( ESC) و برای سرووها از تغذیه مناسب استفاده شود.
• هنگام اتصال همزمان چند سروو، از منبع تغذیه مناسب استفاده کنید تا افت ولتاژ ایجاد نشود.
دارد (تولید سیگنال کنترل ESC برای موتورهای براشلس)
حالت Manual
کنترل زاویه سروو بهصورت دستی توسط ولوم
حالت Neutral
قرار دادن سروو در موقعیت نقطه مرکزی (Center)
حالت Auto
حرکت رفت و برگشتی خودکار در بیشترین دامنه حرکتی جهت تست عملکرد
انتخاب حالت
کلید فشاری (Push Button)
نشانگر وضعیت
LED نمایش حالت کاری
کنترل دستی
ولوم (Potentiometer)
نوع کانکتور خروجی
هدر 3 پین استاندارد Servo (Signal, VCC, GND)
سازگاری
انواع سرووهای آنالوگ و دیجیتال استاندارد RC
دمای کاری
40- تا 85+ درجه سانتیگراد
ابعاد
46 × 32 × 17 میلیمتر
جنس بدنه
پلاستیک ABS
سوالات متداول
پرسش و پاسخ
این تستر سروو موتور چه کاربردی دارد؟ این ماژول برای تست، تنظیم و کنترل انواع سروو موتورهای RC و همچنین تولید سیگنال PWM جهت راهاندازی و تست کنترلرهای سرعت الکترونیکی (ESC) استفاده میشود. بدون نیاز به فرستنده و گیرنده رادیویی میتوان عملکرد سروو یا ESC را بررسی کرد. آیا این ماژول از سرووهای دیجیتال و آنالوگ پشتیبانی میکند؟ بله، این تستر با اکثر سرووهای استاندارد آنالوگ و دیجیتال که از سیگنال PWM استاندارد RC استفاده میکنند، سازگار است. آیا میتوان با این ماژول ESC موتور براشلس را کنترل کرد؟ بله، این دستگاه سیگنال PWM استاندارد مورد نیاز ESC را تولید میکند و برای تست و کنترل سرعت موتورهای براشلس از طریق درایور ESC مناسب است. برای تهیه درایور موتور براشلس می توانید به لینک زیر مراجعه کنید : https://jamtronic.com/?s=موتور+براشلس&post_type=productحداکثر چند سروو را میتوان همزمان تست کرد؟ این تستر دارای سه خروجی مجزا بوده و امکان اتصال و تست همزمان حداکثر سه سروو موتور را فراهم میکند. سه حالت کاری این دستگاه چه تفاوتی دارند؟ • Manual: کنترل دستی زاویه سروو با استفاده از ولوم. • Neutral: قرار دادن سروو در موقعیت مرکزی . • Auto: حرکت خودکار سروو بین دو انتهای دامنه حرکتی برای بررسی عملکرد و روان بودن حرکت. ولتاژ مناسب برای تغذیه این ماژول چقدر است؟ ولتاژ کاری این تستر بین 4.8 تا 6 ولت DC است و توصیه میشود از منبع تغذیه پایدار با جریان کافی استفاده شود. آیا این دستگاه میتواند مستقیماً موتور را راهاندازی کند؟ خیر. این ماژول تنها سیگنال کنترلی PWM تولید میکند و توان خروجی برای راهاندازی مستقیم موتور ندارد. برای موتورهای براشلس باید از درایور مناسب( ESC) و برای سرووها از تغذیه مناسب استفاده شود. آیا برای پروژههای آردوینو و رباتیک نیز مناسب است؟ بله، این ماژول گزینهای مناسب برای تست سریع سرووها، عیبیابی، کالیبراسیون مکانیزمهای رباتیکی و راهاندازی اولیه پروژهها بدون نیاز به میکروکنترلر است.
