تستر ظرفیت واقعی باتری لیتیومی XH-M240 | تستر باتری 18650 با نمایش mAh و mWh
تستر ظرفیت واقعی باتری لیتیومی XH-M240 یک ابزار کاربردی برای اندازهگیری ظرفیت واقعی باتریهای لیتیومیون و بررسی عملکرد باتریهای قابلشارژ است. این دستگاه با تخلیه کنترلشده باتری و اندازهگیری میزان انرژی خارجشده، میتواند اطلاعاتی مانند ظرفیت واقعی بر حسب میلیآمپر ساعت (mAh) و انرژی تخلیهشده بر حسب میلیوات ساعت (mWh) را در اختیار کاربر قرار دهد.
این ماژول برای تعمیرکاران، فروشندگان باتری، علاقهمندان به الکترونیک، سازندگان پاوربانک و افرادی که با باتریهای 18650 سروکار دارند، ابزار بسیار مفیدی محسوب میشود. با استفاده از تستر XH-M240 میتوان ظرفیت واقعی باتریهای نو، کارکرده و بازیافتی را بررسی و باتریهای ضعیف یا کمظرفیت را شناسایی کرد. با تست جداگانه هر باتری میتوان سلولهای ضعیف را شناسایی کرد و از ترکیب باتریهایی با اختلاف شدید ظرفیت در یک پک باتری جلوگیری نمود. این کار باعث میشود عملکرد پک باتری یکنواختتر و قابلاعتمادتر باشد.
ظرفیت درجشده روی بدنه باتری همیشه نشاندهنده ظرفیت واقعی آن نیست. بهخصوص در باتریهای قدیمی، بازیافتی یا باتریهایی که از تجهیزات مختلف خارج شدهاند، ظرفیت واقعی ممکن است بهمراتب کمتر از مقدار اسمی باشد. برای مثال، یک باتری 18650 ممکن است روی بدنه خود ظرفیت 2500mAh داشته باشد، اما پس از چند سال استفاده، ظرفیت واقعی آن کاهش پیدا کرده باشد. با استفاده از تستر ظرفیت باتری XH-M240 میتوان باتری را بهصورت کنترلشده تخلیه کرد و مقدار واقعی ظرفیت قابلاستفاده آن را اندازهگیری نمود.این ویژگی برای انتخاب باتریهای مناسب جهت ساخت پاوربانک، پک باتری، چراغهای قابلحمل و سایر تجهیزات باتریمحور اهمیت زیادی دارد.
XH-M240 با استفاده از یک بار الکترونیکی داخلی، انرژی ذخیرهشده در باتری را بهصورت کنترلشده مصرف میکند. در طول فرآیند تست، مدار میزان جریان و انرژی تخلیهشده را اندازهگیری کرده و ظرفیت واقعی باتری را محاسبه میکند.جریان تخلیه این مدل حدود 500 میلیآمپر است و به کمک بار داخلی 10 وات / 8 اهم، امکان انجام تست ظرفیت باتریهای لیتیومی را فراهم میکند.
کاربردهای تستر ظرفیت واقعی باتری لیتیومی
• تست باتریهای 18650
• بررسی ظرفیت واقعی باتریهای لیتیومیون
• تست باتریهای بازیافتی
• تشخیص باتریهای ضعیف و فرسوده
• انتخاب باتری مناسب برای پاوربانک
• بررسی سلولهای باتری قبل از ساخت پک
• تست باتریهای خارجشده از لپتاپ
• استفاده در تعمیرگاههای الکترونیک
• استفاده در فروشگاههای باتری
• پروژههای DIY و آموزشی
راه اندازی

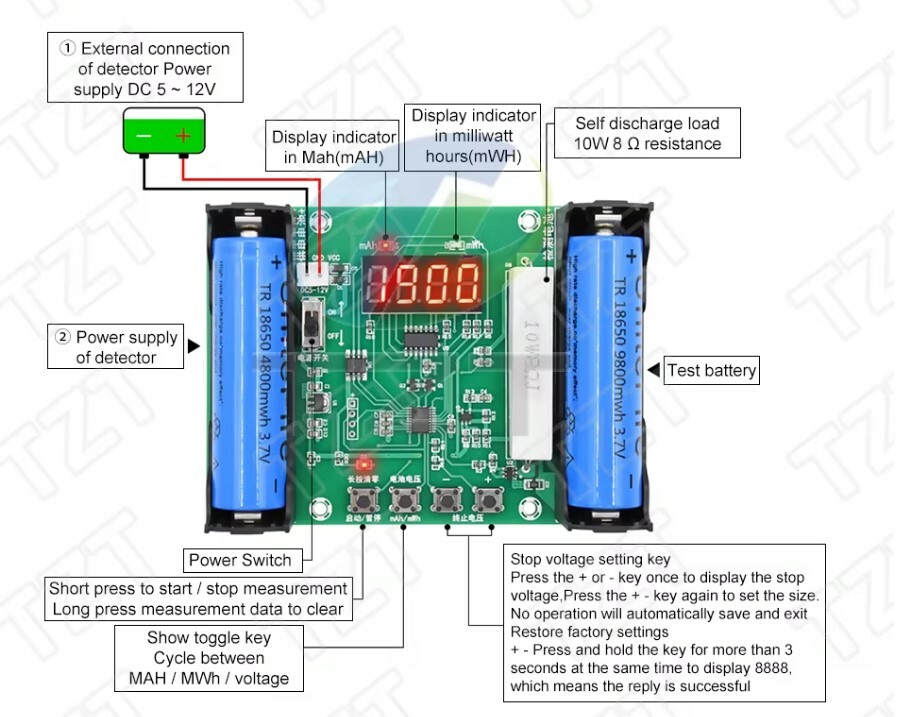

• ابتدا منبع تغذیه خارجی مجاز (5-12 V DC) را از طریق سوکت سفید رنگ به ماژول متصل کنید و یا با استفاده از یک باتری سالم لیتیومی 18650 در جا باتری سمت چپ ماژول بدون منبع تغذیه خارجی ، تغذیه مازول را برای روشن شدن تامین کنید . با کلید کشویی روی برد ماژول را روشن کنید.
• جا باتری سمت راست ماژول برای قرار دادن باتری لیتیومی 18650 تست است . با روشن شدن ماژول عددی که نشان داده می شود ولتاز باقی مانده باتری تست است .
• با دکمه های مثبت و منفی (+,-) مقدار ولتاژ قطع شارژ باتری را تنظیم کنید. این مقدار به صورت پیش فرض 3 V DC است.
• با فشردن دکمه START (دکمه اول از سمت چپ) فرایند دشارژ باتری با جریان 500mA شروع می شود و در نهایت نمایشگر ولتاژ باقی مانده باتری را نشان می دهد. حالا با فشردن دکمه دوم از سمت چپ ظرفیت باتری براساس mAH نشان داده شده و LED وضعیت mAH روی برد نشان داده می شود. با فشردن دوباره دکمه ظرفیت باتری براساس mWH نشان داده شده و LED وضعیت mWH روی برد روشن می شود. در حین خواندن نمایشگر حتما به LED های وضعیت توجه کنید.
• ماژول برای تست از بار مصرفی 8 اهم 10 وات استفاده می کند و نیازی به بار خارجی نیست.
• مدت زمان تست به ظرفیت واقعی باتری و جریان تخلیه بستگی دارد. باتریهایی با ظرفیت بیشتر به زمان بیشتری برای تخلیه نیاز دارند.
• برای ریست شدن ماژول کافی است هرد دکمه مثبت و منفی (+,-) را با هم به مدت چند ثانیه نگه دارید تا علامت 8888 روی نمایشگر ظاهر شود.
نکات مهم هنگام استفاده
• قبل از اتصال باتری، قطبهای مثبت و منفی را بهدقت بررسی کنید.
• از باتریهای متورم، آسیبدیده، نشتیدار یا دارای پوسته آسیبدیده استفاده نکنید.
• باتری لیتیومی در هنگام تخلیه انرژی تولید میکند و ممکن است بار داخلی گرم شود؛ بنابراین تهویه مناسب ضروری است.
• هنگام تست، سطح بار داخلی و قطعات قدرت ممکن است داغ شوند. از لمس مستقیم قطعات داغ خودداری کنید.
• ظرفیت واقعی باتری به جریان تست، ولتاژ قطع و شرایط آزمایش وابسته است.
• برای مقایسه چند باتری، بهتر است همه باتریها با شرایط مشابه تست شوند.
• باتریهای دارای اختلاف شدید ظرفیت را بدون بررسی دقیق در یک پک مشترک استفاده نکنید.
• تغذیه لازم برای روشن شدن ماژول یا از طریق باتری و یا از طریق منبع خارجی تامین می شود و فقط یکی از این دو روش قابل استفاده است.
• در استفاده از منبع تغذیه خارجی از ولتاژ در محدوده مجاز 5-12 V DC استفاده کنید.
مشخصات فنی:
مدل محصول: XH-M240
نوع محصول: تستر ظرفیت واقعی باتری
نوع باتری قابل تست: باتریهای لیتیومیون قابل شارژ
باتری مناسب: سلولهای لیتیومی 18650 و باتریهای مشابه سازگار
ولتاژ نامی باتری: حدود 3.7 ولت
روش اندازهگیری: تخلیه کنترلشده باتری
نوع بار تخلیه: بار مقاومتی داخلی
مقاومت بار داخلی: 8Ω
توان بار داخلی: 10W
جریان تخلیه: حدود 500mA
واحد اندازهگیری ظرفیت: mAh
واحد اندازهگیری انرژی: mWh
دقت نمایش ظرفیت: حدود 1mAh
دقت نمایش انرژی: حدود 1mWh
دقت نمایش ولتاژ: 0.1 ولت
پارامترهای قابل مشاهده: ظرفیت، انرژی ذخیرهشده و ولتاژ باتری
ولتاژ قطع تخلیه: قابل تنظیم با دکمههای مثبت و منفی
نمایشگر: دارد
تغذیه ماژول: باتری لیتیومی یا منبع تغذیه خارجی
ولتاژ تغذیه خارجی پیشنهادی: حدود 5 تا 12 ولت DC
جریان مصرفی در حالت استندبای: 5 تا 7 میلیآمپر
نحوه تست: تخلیه کنترلشده باتری تا رسیدن به ولتاژ قطع
سیستم خنککاری: دفع حرارت از طریق بار داخلی و تهویه محیط
محدوده دمای کاری: 25- تا 85+ درجه سانتیگراد

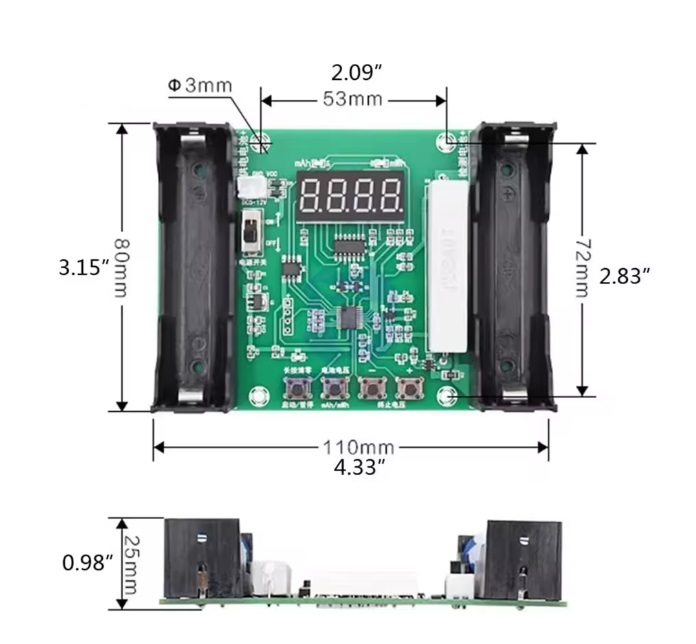

ابعاد تقریبی: حدود 110 × 80 × 25 میلیمتر
کاربرد اصلی: اندازهگیری ظرفیت واقعی باتریهای لیتیومی
پرسش و پاسخ
تستر XH-M240 برای چه باتریهایی مناسب است؟
این دستگاه برای تست ظرفیت باتریهای لیتیومیون تکسل (1S) با ولتاژ نامی حدود 3.7 ولت طراحی شده است. باتری 18650 یکی از رایجترین باتریهای قابل تست با این دستگاه است.
آیا میتوان باتری لیتیومپلیمری را با این دستگاه تست کرد؟
در صورت تکسل بودن باتری و سازگاری ولتاژ آن با محدوده کاری تستر، امکان تست ظرفیت آن وجود دارد. قبل از اتصال، مشخصات باتری و تستر را بررسی کنید.
آیا امکان تست پک باتری چندسلولی وجود دارد؟
این دستگاه برای تست مستقیم باتریهای چندسلولی سری مانند پکهای 2S، 3S و بالاتر طراحی نشده است. برای این باتریها به تستر یا تجهیزات مناسب چندسلولی نیاز است.
تستر XH-M240 ظرفیت واقعی باتری را چگونه اندازهگیری میکند؟
دستگاه باتری را با استفاده از یک بار داخلی بهصورت کنترلشده تخلیه کرده و مقدار جریان و انرژی تخلیهشده را اندازهگیری میکند. نتیجه بهصورت ظرفیت واقعی باتری نمایش داده میشود.
ولتاژ قطع یا Termination Voltage چیست؟
عبارت Termination Voltage به معنی ولتاژ قطع تخلیه است؛ یعنی زمانی که ولتاژ باتری به مقدار تعیینشده برسد، فرآیند تست متوقف میشود تا از تخلیه بیشازحد باتری جلوگیری شود.
آیا ولتاژ قطع تست قابل تنظیم است؟
قابلیت تنظیم ولتاژ قطع به نسخه و طراحی دقیق XH-M240 بستگی دارد. در صورت وجود تنظیمات مربوطه، باید مقدار ولتاژ قطع متناسب با نوع باتری تعیین شود.
آیا میتوان باتریهای قدیمی و بازیافتی را تست کرد؟
بله. یکی از کاربردهای مهم این تستر، بررسی ظرفیت واقعی باتریهای قدیمی، کارکرده و بازیافتی است.
آیا میتوان باتریهای خارجشده از لپتاپ را تست کرد؟
بله، سلولهای لیتیومی جداشده از پک باتری لپتاپ را میتوان بهصورت جداگانه و در صورت سالم بودن، با این تستر بررسی کرد.
مدت زمان تست ظرفیت باتری چقدر است؟
مدت تست به ظرفیت باتری و جریان تخلیه بستگی دارد. هرچه ظرفیت باتری بیشتر باشد، زمان بیشتری برای تخلیه و تکمیل فرآیند تست نیاز خواهد بود.
آیا بار داخلی دستگاه هنگام تست داغ میشود؟
بله. در فرآیند تخلیه، انرژی باتری به گرما تبدیل میشود و بار داخلی ممکن است داغ شود. برای تستهای طولانی، تهویه مناسب ضروری است.
آیا باتری هنگام تست باید کاملاً شارژ باشد؟
برای بهدستآوردن نتیجه قابلمقایسه، معمولاً باتری باید طبق روش استاندارد و تا ولتاژ شارژ مناسب همان نوع باتری شارژ شود؛ سپس تست تخلیه انجام گیرد.
آیا میتوان باتری متورم یا آسیبدیده را تست کرد؟
خیر. استفاده از باتریهای متورم، نشتیدار، سوراخشده یا دارای پوسته آسیبدیده خطرناک است و توصیه نمیشود.
آیا نتیجه تست برای همه باتریها کاملاً یکسان است؟
خیر. ظرفیت اندازهگیریشده به سلامت باتری، جریان تخلیه، دمای محیط، ولتاژ شروع تست و ولتاژ قطع بستگی دارد.
آیا این دستگاه ظرفیت اسمی باتری را نمایش میدهد؟
خیر. هدف اصلی دستگاه، اندازهگیری ظرفیت واقعی قابلاستفاده باتری در فرآیند تخلیه است، نه صرفاً نمایش ظرفیت درجشده روی بدنه باتری.
آیا XH-M240 شارژر باتری هم هست؟
خیر. این دستگاه در اصل تستر ظرفیت و تخلیه باتری است و نباید آن را بهعنوان شارژر اصلی باتری در نظر گرفت.
