المنت گرمایشی 300 وات 220 ولت H003 | هیتر PTC سایز 70×70 میلیمتر
المنت گرمایشی 300 وات 220 ولت مدل H003 با ابعاد 70×70 میلیمتر یک صفحه گرمکننده کوچک و پرتوان برای ایجاد حرارت در تعمیرات و پروژههای الکترونیکی است. این محصول با توان 300 وات و تغذیه مستقیم 220 ولت AC، برای کاربردهایی مانند پیشگرم کردن بردهای الکترونیکی، تعمیر LED و SMD، تعمیرات موبایل، جداسازی قطعات و عملیات Rework مورد استفاده قرار میگیرد. این نوع صفحههای حرارتی با استفاده از المنت PTC، گرما را روی سطح فلزی منتقل میکنند و به دلیل ابعاد جمعوجور، برای میزهای تعمیرات و تجهیزات گرمایشی کوچک گزینهای کاربردی هستند.
توان 300 وات باعث میشود المنت H003 بتواند در مدت زمان کوتاهی سطح خود را به دمای بالا برساند. در مشخصات منتشرشده برای این مدل، دمای نهایی حدود 260 درجه سانتیگراد اعلام شده است؛ البته سرعت رسیدن به این دما به شرایط نصب، تهویه، جنس قطعهای که روی صفحه قرار میگیرد و میزان انتقال حرارت بستگی دارد.
توان بالای این هیتر باعث میشود برای کاربردهایی که نیاز به پیشگرمایش سریع دارند، مانند گرم کردن PCB قبل از تعمیر، جدا کردن LEDهای SMD و آمادهسازی برد برای عملیات لحیمکاری و Rework، عملکرد مناسبی داشته باشد. صفحه این المنت دارای ابعاد 70×70 میلیمتر است و به همین دلیل فضای زیادی روی میز کار اشغال نمیکند. این ابعاد برای کار با بردهای کوچک، ماژولها، قطعات SMD و LEDها مناسب است. ضخامت صفحه نیز در برخی مشخصات این مدل حدود 6.5 میلیمتر اعلام شده است.
ساختار صفحهای باعث میشود گرما از سطح زیرین برد به قطعه منتقل شود و کاربر بتواند قطعه یا برد موردنظر را روی سطح گرمکن قرار دهد. این ویژگی، H003 را به گزینهای مناسب برای ساخت پیشگرمکن PCB، هیتر تعمیراتی و تجهیزات DIY تبدیل میکند.
المنتهای PTC (Positive Temperature Coefficient) دارای مقاومتی هستند که با افزایش دما افزایش پیدا میکند. این ویژگی باعث میشود رفتار حرارتی المنت با المنتهای مقاومتی معمولی متفاوت باشد و توان مصرفی آن در هنگام افزایش دما تغییر کند. در نسخههای PTC مشابه این محصول، ساختار المنت برای ایجاد حرارت و رسیدن به دمای کاری بالا طراحی شده است. با این حال، استفاده از PTC به معنی داشتن کنترل دقیق دما نیست و اگر برای تعمیرات حساس به دمای دقیق استفاده میشود، بهتر است سیستم با ترموستات، سنسور دما یا کنترلر دمای مناسب تکمیل شود. برای تهیه ترموستات دما برای کنترل دما می توانید به لینک زیر مراجعه نمایید :

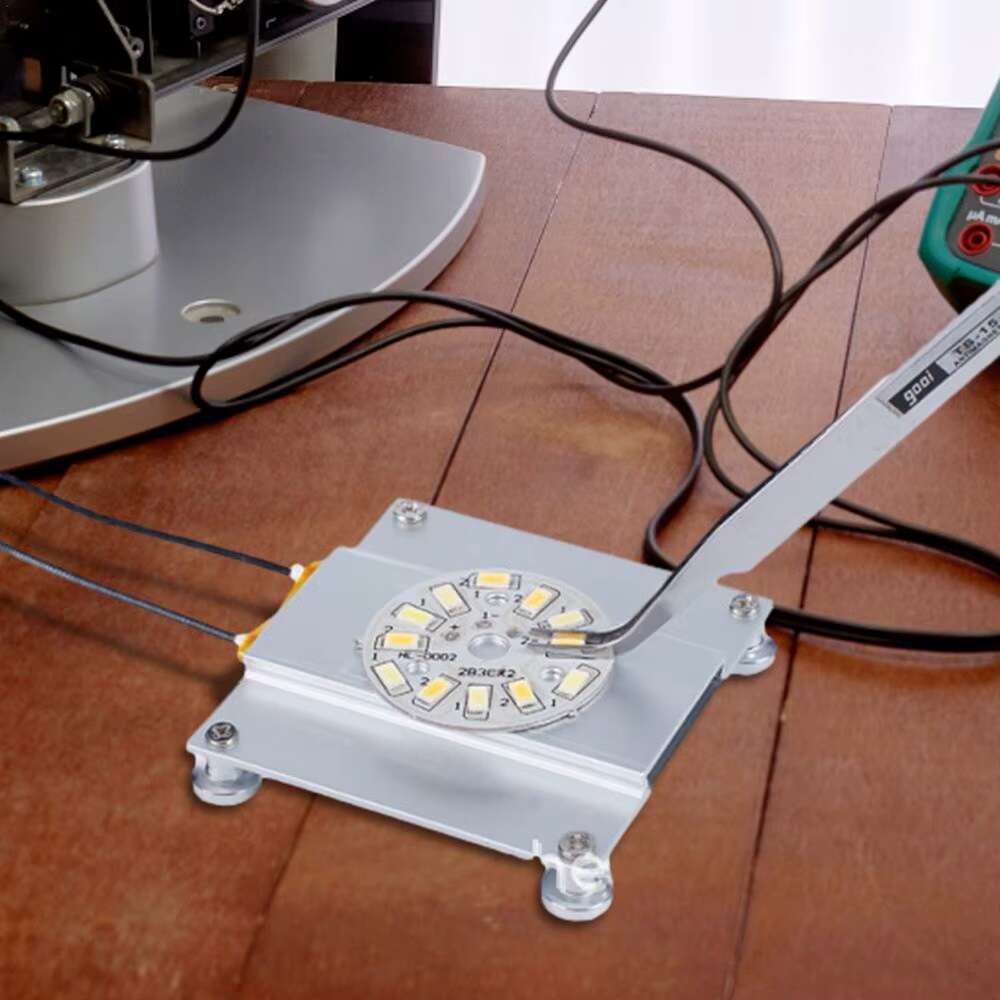

کاربردها
• پیشگرم کردن بردهای الکترونیکی (PCB) قبل از تعمیر و لحیمکاری
• تعمیر و جداسازی LEDهای SMD و قطعات نصب سطحی
• تعمیرات موبایل و بردهای الکترونیکی
• استفاده در فرآیندهای SMD و Rework
• گرمکردن برد قبل از انجام عملیات لحیمکاری
• ساخت پیشگرمکن PCB دستساز
• ساخت هیتر و صفحه گرمکن کوچک
• استفاده در پروژههای DIY و آزمایشگاهی
• گرمکردن قطعات و مواد در پروژههای الکترونیکی که به منبع حرارتی متمرکز نیاز دارند
راهاندازی و نحوه استفاده
1. المنت را روی یک پایه یا سطح مقاوم در برابر حرارت نصب کنید.
2. اتصالات برق را با استفاده از سیم و ترمینال مناسب برق شهر انجام دهید. پس از اطمینان از صحیح بودن سیمکشی، برق 220 ولت را وصل کنید.
3. تمام قسمتهای دارای برق را بهخوبی عایق و محافظت کنید. (وارنیش نسوز و سیم نسوز سیلیکونی یا تفلون)
4. در صورت نیاز به کنترل دما، یک کنترلر دما، ترموستات یا سنسور حرارتی مناسب به سیستم اضافه کنید. برای تهیه ترموستات دما برای کنترل دما می توانید به لینک زیر مراجعه نمایید :
5. اجازه دهید صفحه به دمای موردنظر برسد و سپس برد یا قطعه را روی محل مناسب قرار دهید.
6. پس از پایان کار، برق را قطع کنید و تا خنک شدن کامل المنت به آن دست نزنید. این مدل برای رسیدن به دمای بالا طراحی شده و در مشخصات نمونه مشابه، دمای حدود 260 درجه سانتیگراد اعلام شده است.
نکات مهم در استفاده
• خطر برقگرفتگی: این المنت مستقیماً با برق 220 ولت AC کار میکند. نصب و سیمکشی باید توسط فرد آشنا با اصول ایمنی برق انجام شود.
• هنگام روشن بودن، سطح المنت بسیار داغ میشود و تماس مستقیم با آن میتواند باعث سوختگی شود.
• المنت را روی سطح نسوز و مقاوم در برابر حرارت مثلا پد سیلیکونی نصب کنید.
• از قرار دادن مواد قابل اشتعال در نزدیکی المنت خودداری کنید.
• برای جلوگیری از آسیب به برد، دمای موردنیاز قطعه را در نظر بگیرید و از گرمادهی بیش از حد جلوگیری کنید.
• برای کاربردهایی که دمای دقیق اهمیت دارد، استفاده از کنترلر دما و سنسور حرارتی توصیه میشود.
• قبل از کار با برد، مطمئن شوید قطعات پلاستیکی، کانکتورها و سایر اجزای حساس در معرض حرارت بیش از حد قرار نمیگیرند. (وارنیش نسوز و سیم نسوز سیلیکونی یا تفلون)
• پس از خاموش کردن، تا خنک شدن کامل صفحه از لمس آن خودداری کنید.
• اتصالات برق را در محفظه مناسب قرار دهید تا از تماس تصادفی با قسمتهای برقدار جلوگیری شود.
• هنگام استفاده طولانیمدت، تهویه مناسب برای دفع گرمای ایجادشده در نظر بگیرید.
• 300 وات توان نامی است و به معنی تنظیم خودکار دما روی 260 درجه نیست؛ برای کنترل دقیق دما باید مدار کنترل مناسب استفاده شود.
مشخصات فنی :
نام محصول: المنت گرمایشی / صفحه گرمکن
مدل: H003
نوع المنت: PTC
جنس بدنه: آلومینیوم
ولتاژ کاری: 220 ولت AC
توان نامی: 300 وات
جریان مصرفی تقریبی: کمتر از 5 آمپر
ابعاد صفحه گرمکن: 70 × 70 میلیمتر
ضخامت صفحه: حدود 6.5 میلیمتر
دمای قابل دستیابی: حدود 260 درجه سانتیگراد
فرکانس کاری: 50 هرتز
نوع گرمایش: گرمایش مستقیم سطحی
ساختار: صفحه فلزی مجهز به المنت حرارتی
قابلیت تنظیم دما بهصورت مستقل: ندارد؛ نیازمند ترموستات دما
نوع تغذیه: برق شهری AC
کاربرد اصلی: پیشگرمایش PCB و تعمیرات الکترونیک
کاربردهای دیگر: SMD، LED، Rework، تعمیرات موبایل و پروژههای DIY
مناسب برای: بردهای الکترونیکی و قطعات نصب سطحی
نصب ثابت: روی پایه یا محفظه مقاوم به حرارت از طریق 4 سوراخ برای پیچ 3 میلیمتر
اقلام همراه: ماژول فاقد پیچ و پایه در بستهبندی میباشد
سوالات متداول :
المنت H003 با چه ولتاژی کار میکند؟
این المنت برای کار با ولتاژ 220 ولت AC طراحی شده و توان نامی آن 300 وات است.
توان المنت H003 چقدر است؟
توان نامی این مدل 300 وات است و برای ایجاد حرارت نسبتاً سریع در سطح کوچک طراحی شده است.
ابعاد المنت H003 چقدر است؟
ابعاد صفحه گرمکن 70×70 میلیمتر است و ضخامت آن در مشخصات برخی نمونهها حدود 6.5 میلیمتر اعلام شده است.
حداکثر دمای المنت H003 چقدر است؟
دمای اعلامشده برای نمونههای این مدل حدود 260 درجه سانتیگراد است. دمای واقعی میتواند با توجه به شرایط نصب، تهویه و انتقال حرارت متفاوت باشد.
آیا المنت H003 از نوع PTC است؟
بله، این مدل بهعنوان المنت حرارتی PTC عرضه میشود. ویژگی PTC باعث تغییر مقاومت المنت با افزایش دما میشود، اما بهتنهایی جایگزین یک کنترلر دقیق دما نیست.
آیا المنت H003 برای تعمیرات موبایل مناسب است؟
بله، میتوان از آن برای پیشگرم کردن برد، تعمیرات SMD، جداسازی برخی قطعات و عملیات Rework استفاده کرد؛ البته دما و نحوه استفاده باید متناسب با قطعه تنظیم شود.
آیا برای جدا کردن LED مناسب است؟
بله، این نوع صفحه گرمکن در تعمیرات LED و قطعات SMD کاربرد دارد و میتواند بهعنوان منبع گرمایی برای پیشگرمایش یا جداسازی قطعات استفاده شود.
آیا میتوان دمای المنت را تنظیم کرد؟
خود المنت لزوماً دارای کنترل دمای قابل تنظیم نیست. برای تنظیم دقیق دما باید از کنترلر دما، ترموستات و سنسور مناسب در کنار آن استفاده شود. برای تهیه ترموستات دما برای کنترل دما می توانید به لینک زیر مراجعه نمایید :
آیا المنت H003 با برق 12 یا 24 ولت کار میکند؟
خیر. نسخه 300 وات H003 موردنظر برای 220 ولت AC طراحی شده است و نباید آن را مستقیماً به منبع 12 یا 24 ولت متصل کرد.
آیا المنت را میتوان مستقیماً به برق شهر وصل کرد؟
از نظر ولتاژ، برای برق 220 ولت طراحی شده است؛ اما چون مستقیماً با برق شهر کار میکند، نصب آن باید با عایقکاری، سیمکشی و حفاظت الکتریکی مناسب انجام شود.
آیا المنت H003 برای ساخت پیشگرمکن PCB مناسب است؟
بله. یکی از کاربردهای اصلی این نوع المنت، ساخت پیشگرمکن برد (PCB Preheater) و تجهیزات گرمایشی کوچک برای تعمیرات الکترونیک است.
آیا المنت H003 برای استفاده مداوم مناسب است؟
میزان مناسب بودن برای کار مداوم به نحوه نصب، دفع حرارت و شرایط کاری بستگی دارد. برای استفاده طولانیمدت بهتر است دما و وضعیت حرارتی المنت بهصورت کنترلشده بررسی شود.
