آردوینو NANO با تراشه CH340 و پورت USB Type-C | مجهز به تراشه سریال CH340

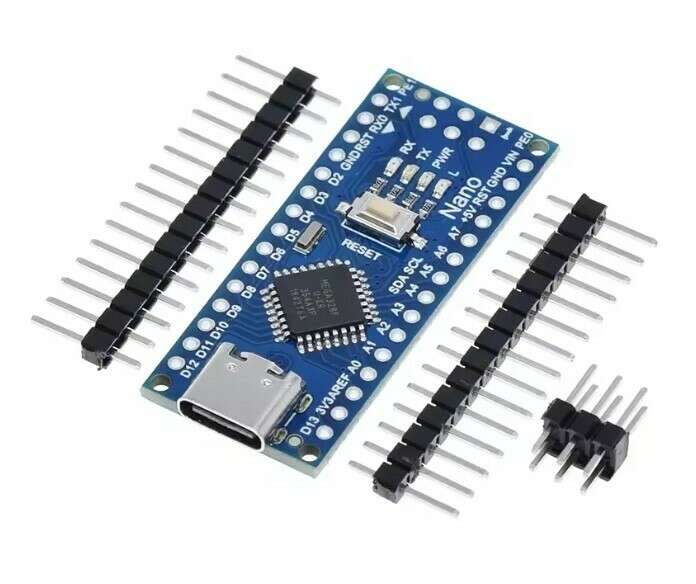

آردوینو NANO با تراشه CH340 و پورت USB Type-C یک برد توسعه کوچک، کاربردی و محبوب برای اجرای انواع پروژههای الکترونیکی، آموزشی و نیمهحرفهای است. این برد بر پایه میکروکنترلر ATmega328P طراحی شده و با وجود ابعاد جمعوجور، امکانات کامل و عملکردی پایدار را در اختیار کاربر قرار میدهد. استفاده از پورت USB Type-C در این نسخه، اتصال راحتتر، دوام بیشتر و تجربهای مدرنتر نسبت به درگاههای قدیمیتر فراهم میکند.
این برد بهدلیل سازگاری بالا با محیط برنامهنویسی آردوینو، گزینهای بسیار مناسب برای دانشجویان، علاقهمندان به الکترونیک، طراحان پروژههای DIY و حتی کاربران حرفهای است. وجود تراشه CH340 نیز ارتباط USB به سریال را ساده و پایدار کرده و امکان برنامهریزی و تبادل داده با کامپیوتر را بهخوبی فراهم میسازد. همین ترکیب باعث شده آردوینو نانو CH340 Type-C به یکی از انتخابهای اقتصادی و محبوب در میان بردهای توسعه تبدیل شود.
نسخه مجهز به CH340 با درگاه USB Type-C، فرآیند اتصال به کامپیوتر و پروگرام کردن برد را سادهتر کرده است. این ویژگی علاوه بر افزایش راحتی کاربر، باعث شده برد در استفادههای روزمره دوام بیشتری داشته باشد و نسبت به کانکتورهای قدیمیتر، اتصال مطمئنتری ارائه دهد. آردوینو نانو Type-C با پشتیبانی از پایههای دیجیتال و آنالوگ، PWM، ارتباط سریال، I2C و SPI، برای کنترل سنسورها، رلهها، موتورهای کوچک، ماژولهای ارتباطی و پروژههای اینترنت اشیاء بسیار مناسب است.
کاربردهای آردوینو نانو CH340 Type-C
• ساخت پروژههای ساده مانند روشن و خاموش کردن LED گرفته تا پروژههای پیشرفتهتر
• کنترل موتور،
• خواندن سنسورها،
• ارسال داده از طریق ماژولهای ارتباطی
• طراحی سیستمهای هوشمند
• آموزش برنامهنویسی و الکترونیک
• پروژه های رباتیک
• پروژههای آموزشی و DIY

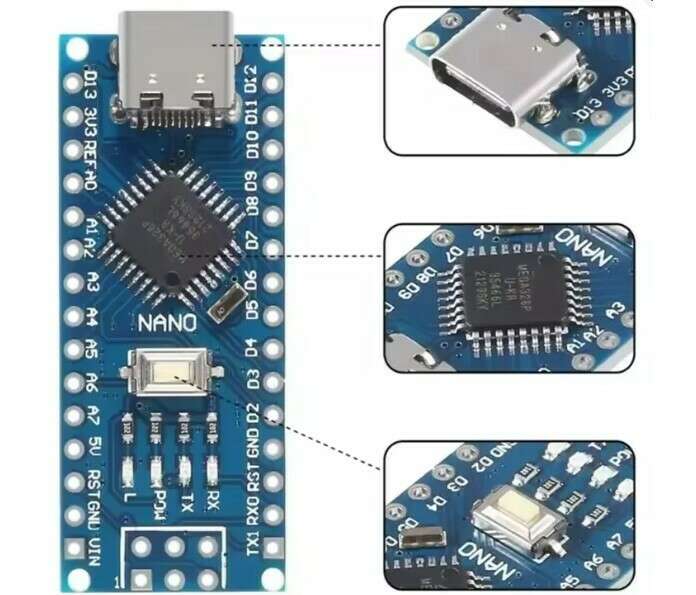

قسمت ها
راهاندازی ماژول آردوینو نانو CH340 Type-C
راهاندازی ماژول آردوینو نانو CH340 Type-C بسیار ساده است و تنها با چند مرحله میتوانید آن را برای استفاده در پروژههای الکترونیکی آماده کنید. این برد برای ارتباط با کامپیوتر از تراشه CH340 استفاده میکند، بنابراین در بیشتر موارد لازم است ابتدا درایور آن را نصب کنید تا سیستم برد را بهدرستی شناسایی کند.
مراحل راهاندازی:
1. نصب Arduino IDE
ابتدا نرمافزار Arduino IDE را روی سیستم خود نصب کنید تا بتوانید برد را برنامهریزی و کدها را روی آن آپلود کنید. از لینک زیر می توانید اقدام به دانلود و نصب کنید:
2. نصب درایور CH340
اگر برد توسط سیستم شناسایی نشد، درایور CH340 را نصب کنید تا ارتباط USB به سریال برقرار شود. این مرحله برای بسیاری از بردهای نانو کلون ضروری است. برای اطلاعات بیشتر نحوه نصب درایور به بخش دیتاشیت مراجعه نمایید.
3. اتصال برد با کابل USB Type-C
برد را با کابل USB Type-C به کامپیوتر وصل کنید تا برق دریافت کند و آماده شناسایی شود
4. انتخاب پورت COM
در Arduino IDE از مسیر Tools > Port، پورت مربوط به برد را انتخاب کنید. اگر پورت نمایش داده نشد، دوباره درایور و کابل را بررسی کنید.
5. انتخاب برد Arduino Nano
از مسیر Tools > Board گزینه Arduino Nano را انتخاب کنید تا تنظیمات سازگار با برد اعمال شود.
6. تنظیم پردازنده در صورت نیاز
در برخی بردهای نانو، لازم است نوع بوتلودر یا پردازنده را نیز بررسی کنید تا آپلود بدون خطا انجام شود.
7. آپلود برنامه تست
برای اطمینان از صحت عملکرد، یک نمونه کد ساده مثل Blink را آپلود کنید و مطمئن شوید LED برد بهدرستی چشمک میزند.

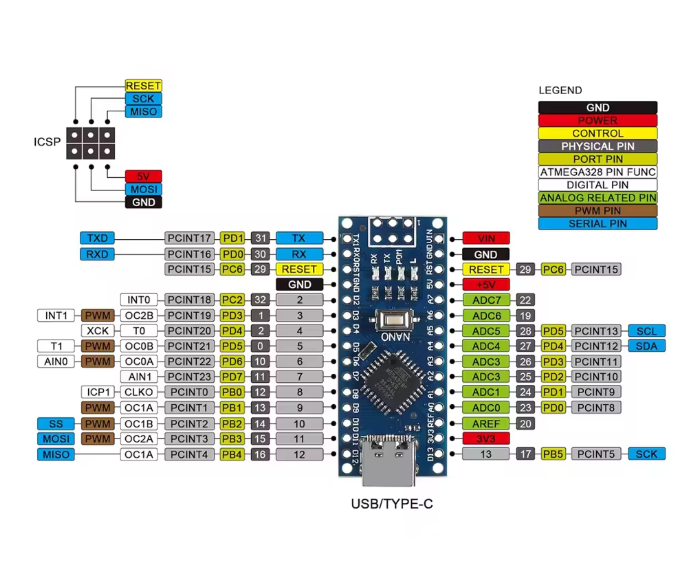

پایه ها
نکات مهم هنگام راهاندازی
• اگر برد شناسایی نشد، مشکل معمولاً از درایور CH340 یا کابل USB Type-C است.
• این برد با Arduino IDE سازگار است و برای پروژههای آموزشی، DIY، رباتیک و کنترل سنسورها مناسب است.
• استفاده از USB Type-C اتصال را راحتتر و مدرنتر کرده است.
• در نحوه اتصالات و انتخاب منبع تذیه مناسب برای برد دقت لازم را داشته باشید.
• منبع تغذیه را با توان دهی براساس جریان مصرفی و نوع پروژه و تا حد امکان با حداقل ریپل انتخاب کنید.
مشخصات فنی:
نام محصول: آردوینو NANO CH340 Type-C
میکروکنترلر: ATmega328
تراشه ارتباطی سریال: CH340
ولتاژ کاری توصیه شده: 5 ولت DC
ولتاژ ورودی: 5 تا 12 ولت DC
نوع پورت USB: Type-C
حافظه فلش: 32 کیلوبایت(2KB used by bootloader)
حافظه SRAM: 2 کیلوبایت
حافظه EEPROM: 1 کیلوبایت
فرکانس کاری: 16 مگاهرتز
تعداد پین دیجیتال I/O: تعداد 14 پین
جریان دهی پایه های I/O: مقدار 40mA
تعداد پین آنالوگ: 8 پین
پینهای PWM: تعداد 6 پین
رابطهای ارتباطی: UART، I2C، SPI
سازگاری نرمافزاری: Arduino IDE
نوع نصب: مناسب بردبوردبا پین هدر و یا لحیم کاری

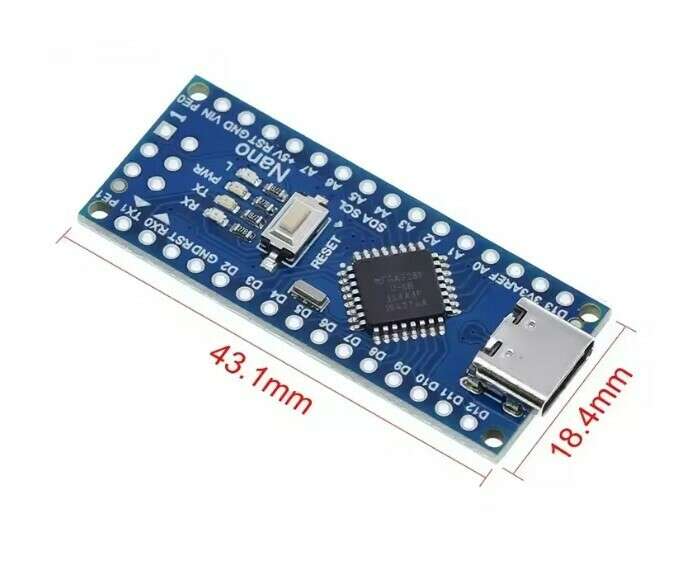

ابعاد: 45 × 18 میلی متر
کاربردها: آموزش، رباتیک، پروژههای DIY، اینترنت اشیاء
نوع برنامهریزی: از طریق USB و Arduino IDE
پرسش و پاسخ
آردوینو نانو CH340 Type-C چیست؟
آردوینو نانو CH340 Type-C یک برد توسعه کوچک بر پایه ATmega328P است که برای پروژههای الکترونیکی، آموزشی و رباتیک استفاده میشود و از تراشه CH340 برای ارتباط USB به سریال بهره میبرد.
آیا برای راهاندازی این برد باید درایور نصب کنم؟
بله، در بیشتر سیستمها نصب درایور CH340 لازم است تا برد بهدرستی شناسایی شود و بتوانید برنامه را روی آن آپلود کنید.
این برد با چه نرمافزاری برنامهریزی میشود؟
این برد با نرمافزار Arduino IDE برنامهریزی میشود و با محیط آردوینو سازگار است.
آیا این برد با کابل USB Type-C کار میکند؟
بله، این مدل دارای درگاه USB Type-C است و با کابل Type-C به کامپیوتر متصل میشود.
برای چه پروژههایی مناسب است؟
برای پروژههای آموزشی، DIY، رباتیک، کنترل سنسورها، ماژولها، رلهها و پروژههای اینترنت اشیاء بسیار مناسب است.
ولتاژ کاری برد چقدر است؟
ولتاژ کاری توصیه شده برای این برد 5 ولت DC است.
چند پایه دیجیتال و آنالوگ دارد؟
این برد 14 پایه دیجیتال و 8 پایه آنالوگ دارد.
آیا این برد برای مبتدیها مناسب است؟
بله، بهدلیل ابعاد کوچک، نصب آسان و پشتیبانی گسترده، یکی از بهترین گزینهها برای افراد مبتدی و دانشجویان است.
تفاوت CH340 با مدلهای دیگر چیست؟
CH340 یک تراشه مبدل USB به سریال است که وظیفه ارتباط برد با کامپیوتر را انجام میدهد و باعث میشود برد قیمت اقتصادیتری داشته باشد.
اگر برد شناسایی نشد چه کار کنم؟
ابتدا کابل USB، پورت کامپیوتر و نصب بودن درایور CH340 را بررسی کنید. سپس در Arduino IDE برد و پورت COM درست را انتخاب کنید.
