ماژول اندازه گیری جريان و توان INA219

ماژول اندازه‌گیری جریان و توان INA219 یک سنسور جریان دیجیتال با دقت بالا و ولتاژ بالا است که برای اندازه‌گیری جریان و ولتاژ در مدارهای الکترونیکی و صنعتی استفاده می‌شود. این ماژول از اصول اصلی قانون اهم و قانون وآت استفاده می‌کند تا جریان، ولتاژ و توان را با دقت بالا اندازه‌گیری کند.

INA219 دارای ویژگی‌هایی مانند ولتاژ کاری ۲۶ ولت، جریان کاری ۳٫۲ آمپر، دقت اندازه‌گیری جریان ۰٫۱۰۰۰۰۱ آمپر، دقت اندازه‌گیری ولتاژ ۰٫۰۰۲۷۶ ولت و رابط I2C جهت ارتباط با سایر ماژول‌ها و میکروکنترلرها است. با استفاده از این ماژول می‌توانید جریان، ولتاژ، توان و مصرف انرژی مدارهای الکترونیکی خود را به‌صورت دقیق و با کمترین خطای اندازه‌گیری اندازه‌گیری کنید.

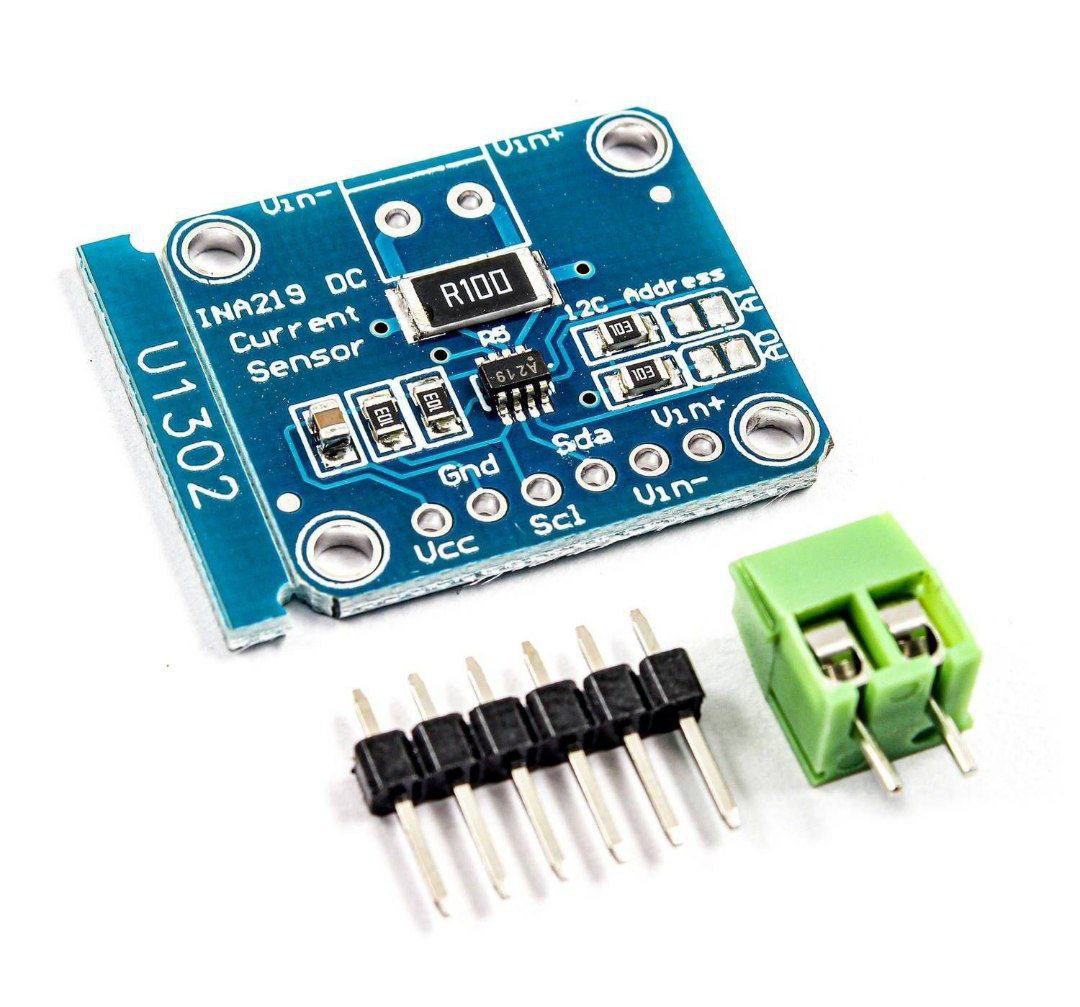

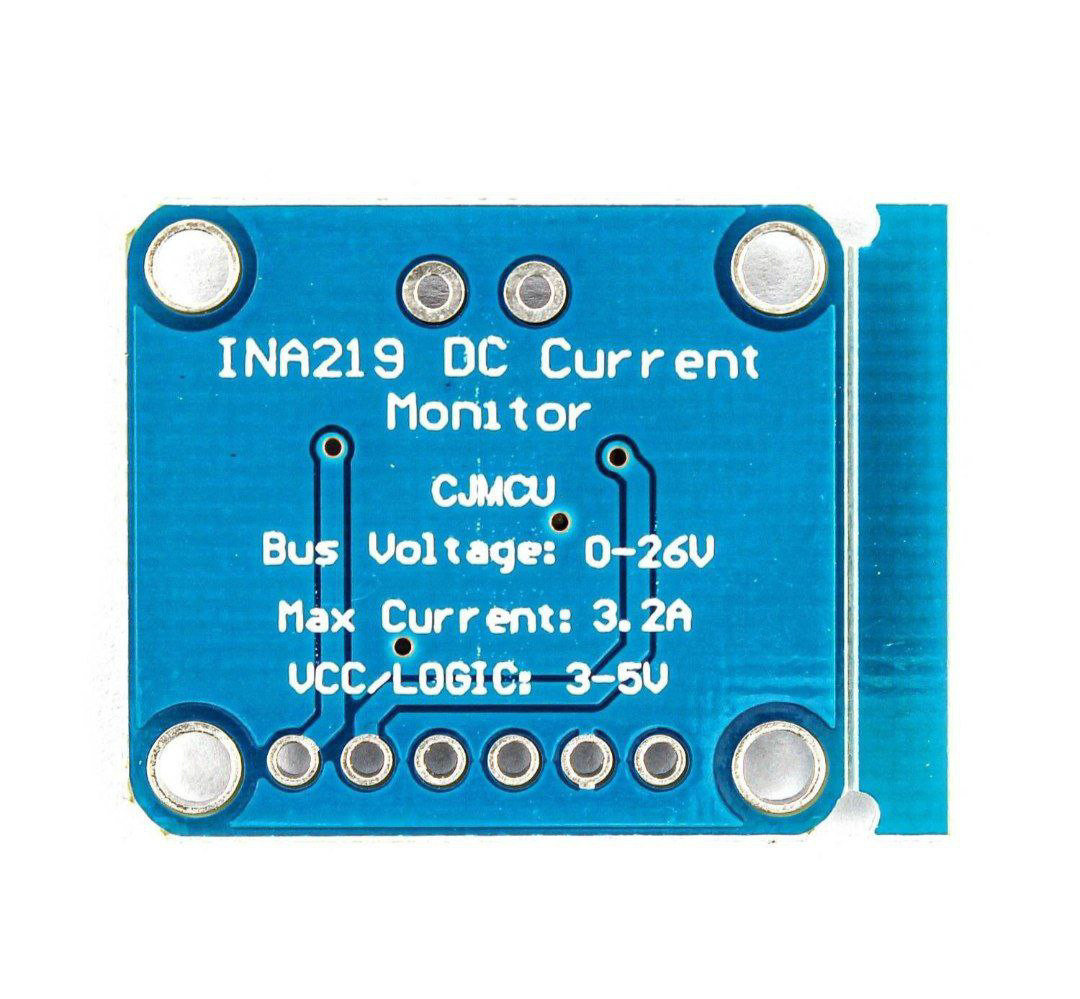

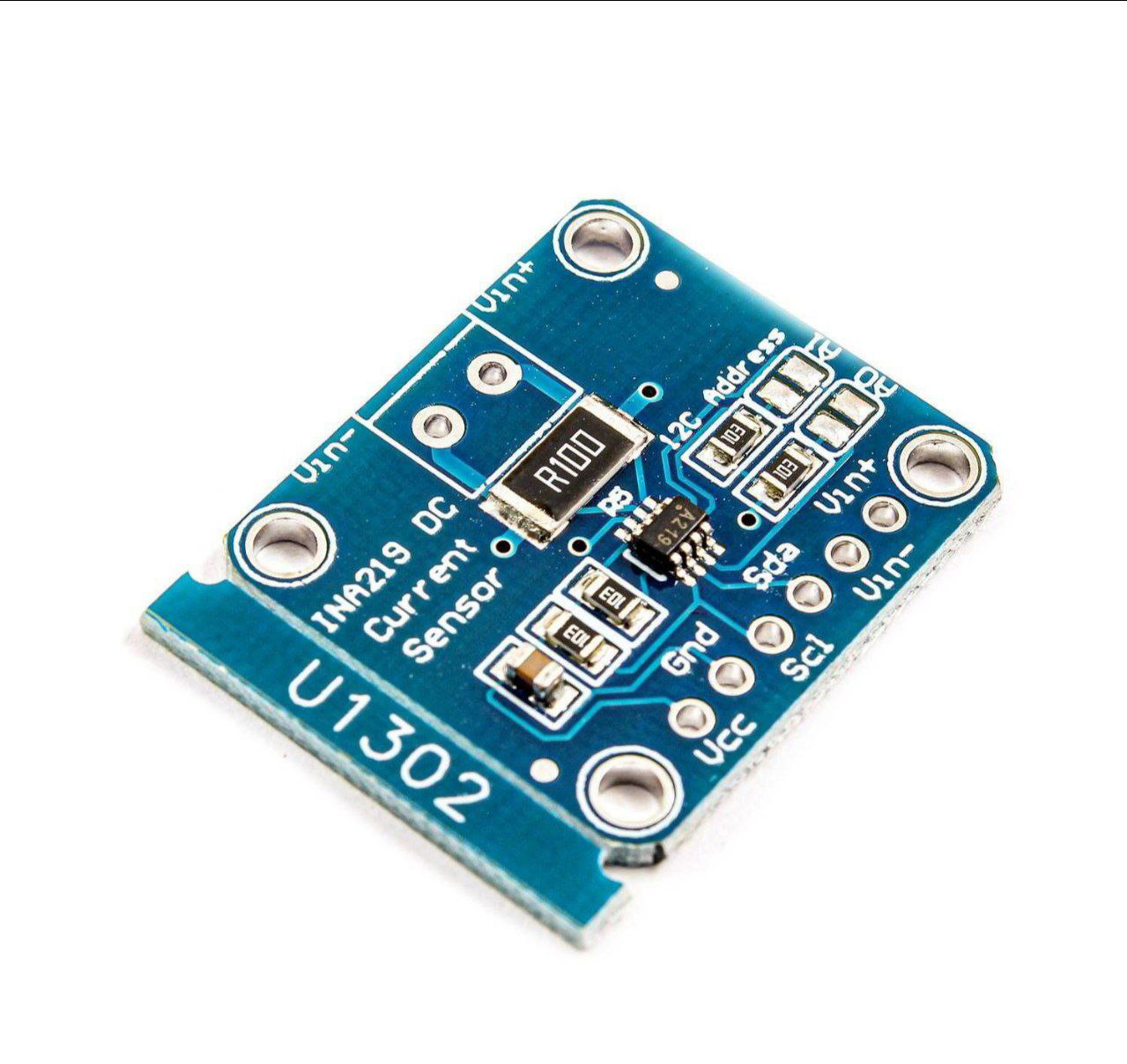

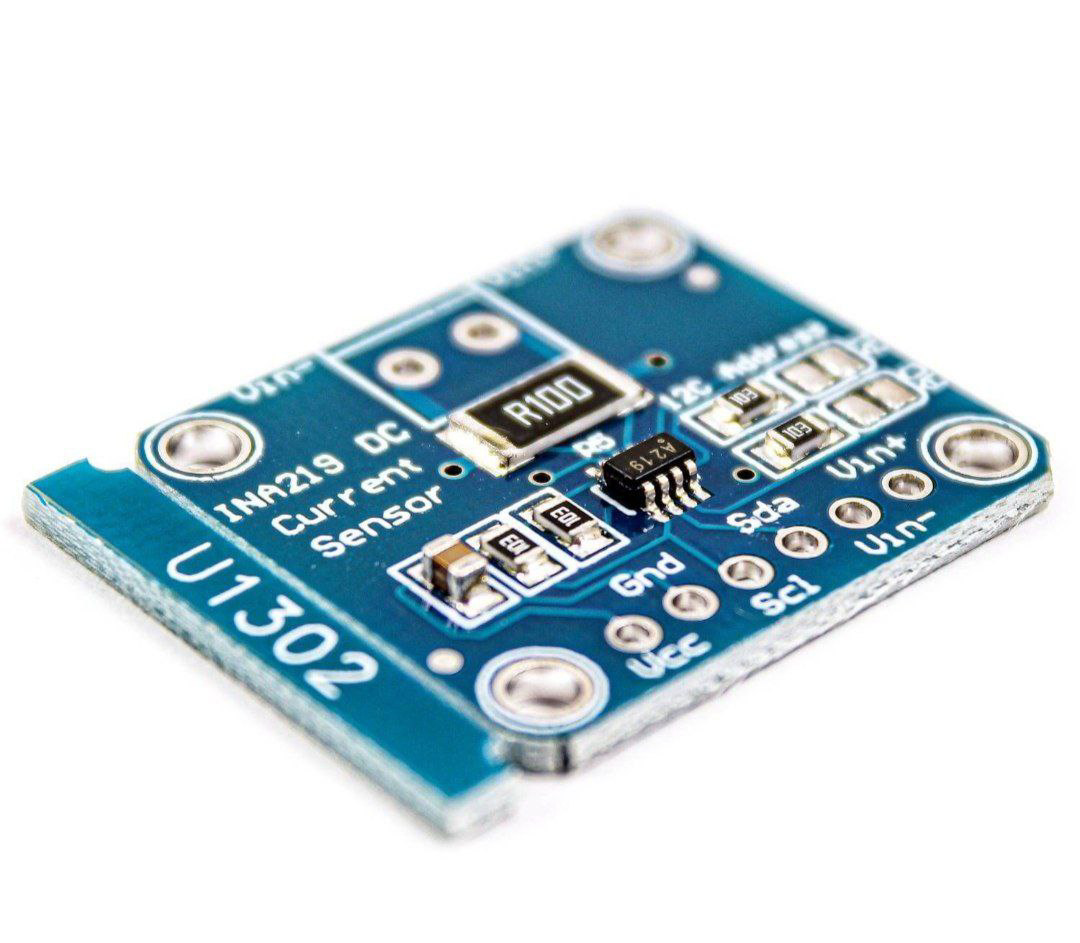

معرفی ماژول اندازه گیری جريان و توان INA219

این ماژول بر پایه تراشه  INA219  ساخت شرکت Texas Instrument می باشد. با استفاده از ماژول   INA219 شما می توانید جریان را تا 3.2 آمپر با وضوح 0.8 میلی آمپر و  ولتاژهای حداکثر تا 26 ولت دی سی را اندازه گیری کنید. INA219  پروتکل ارتباط دو سیم I2C  را پشتیبانی می کند. INA219  ولتاژ، جریان و توان شنت را به طور همزمان حس می کند و داده ها را از طریق پروتکل I2C ارسال می  کند. ماژول از  یک مقاومت شنت 1٪  0.1 اهم،برای اندازه گیری جریان استفاده می کند. INA219 دارای یک ADC 12 بیتی قدرتمند است که جریان حس شده توسط یک تقویت کننده دقیق را  به داده دیجیتال تبدیل می کند. محدوده سنجش جریان ± 3.2A با وضوح 0.8mA بوده و  می تواند ولتاژ DC را تا +26 ولت اندازه گیری کند. این ماژول سازگار با آردوینو می باشد.

کاربرد های ماژول اندازه گیری جريان و توان INA219

• اندازه‌گیری جریان در مدارهای الکترونیکی: با استفاده از INA219 می‌توان جریان مصرفی تجهیزات الکترونیکی مانند موتورها، سنسورها، الکترونیک‌های صنعتی و … را اندازه‌گیری کرد.
• مانیتورینگ توان: با استفاده از INA219 می‌توان توان مصرفی یک مدار الکترونیکی را اندازه‌گیری کرد و در نتیجه از مصرف انرژی آن کاست.
• کنترل و راه‌اندازی سیستم‌های روباتیک: از INA219 در سیستم‌های روباتیک برای کنترل و راه‌اندازی موتورها و دیگر قطعات الکترونیکی استفاده می‌شود.
• مانیتورینگ سیستم‌های خورشیدی: INA219 در سیستم‌های خورشیدی به منظور مانیتورینگ جریان و ولتاژ تولیدی توسط سلول‌های خورشیدی و نیز توان تولیدی استفاده می‌شود.

مزایای ماژول اندازه گیری جريان و توان INA219

• دقت بالای اندازه‌گیری: ماژول INA219 دارای دقت بالایی در اندازه‌گیری جریان، ولتاژ و توان است که این موضوع در بسیاری از کاربردهای الکترونیکی مورد نیاز است.
• قابلیت اندازه‌گیری در دو جهت: ماژول INA219 قابلیت اندازه‌گیری جریان را در دو جهت از ورودی به خروجی و از خروجی به ورودی دارد. این قابلیت می‌تواند در کاربردهای مختلف الکترونیکی کاربرد داشته باشد.
• اندازه کوچک: ماژول INA219 دارای اندازه کوچکی است که می‌تواند در طراحی مدارهای الکترونیکی کوچک و فضای محدود کاربرد داشته باشد.
• اتصال سریع: این ماژول دارای رابط I2C است که این امکان را به کاربر می‌دهد که سریعاً به میکروکنترلر یا سایر دستگاه‌های الکترونیکی متصل شود.

معایب ماژول اندازه گیری جريان و توان INA219

• نیاز به برنامه نویسی: برای استفاده از ماژول INA219، باید برنامه‌ای برای میکروکنترلر یا دستگاه الکترونیکی معین نوشته شود.
• قیمت: ماژول INA219 در مقایسه با بعضی از سایر ماژول‌های اندازه‌گیری، قیمت بالایی دارد.
• نیاز به کانکتورهای ورودی خاص: برای اتصال به ولتاژ منبع و جریان مورد نظر، نیاز به کانکتورهای ورودی خاصی مانند کانکتور شریانی یا ترمینال‌های پیچی می‌باشد.
