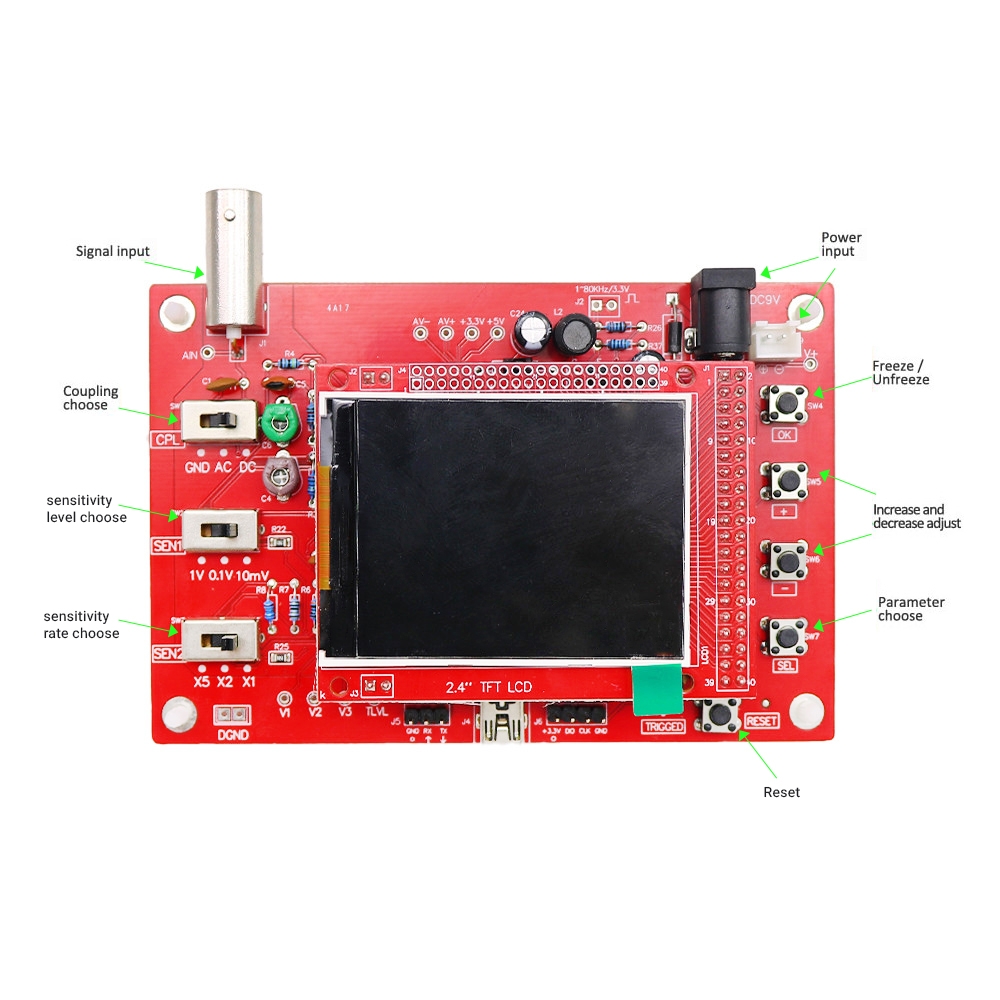

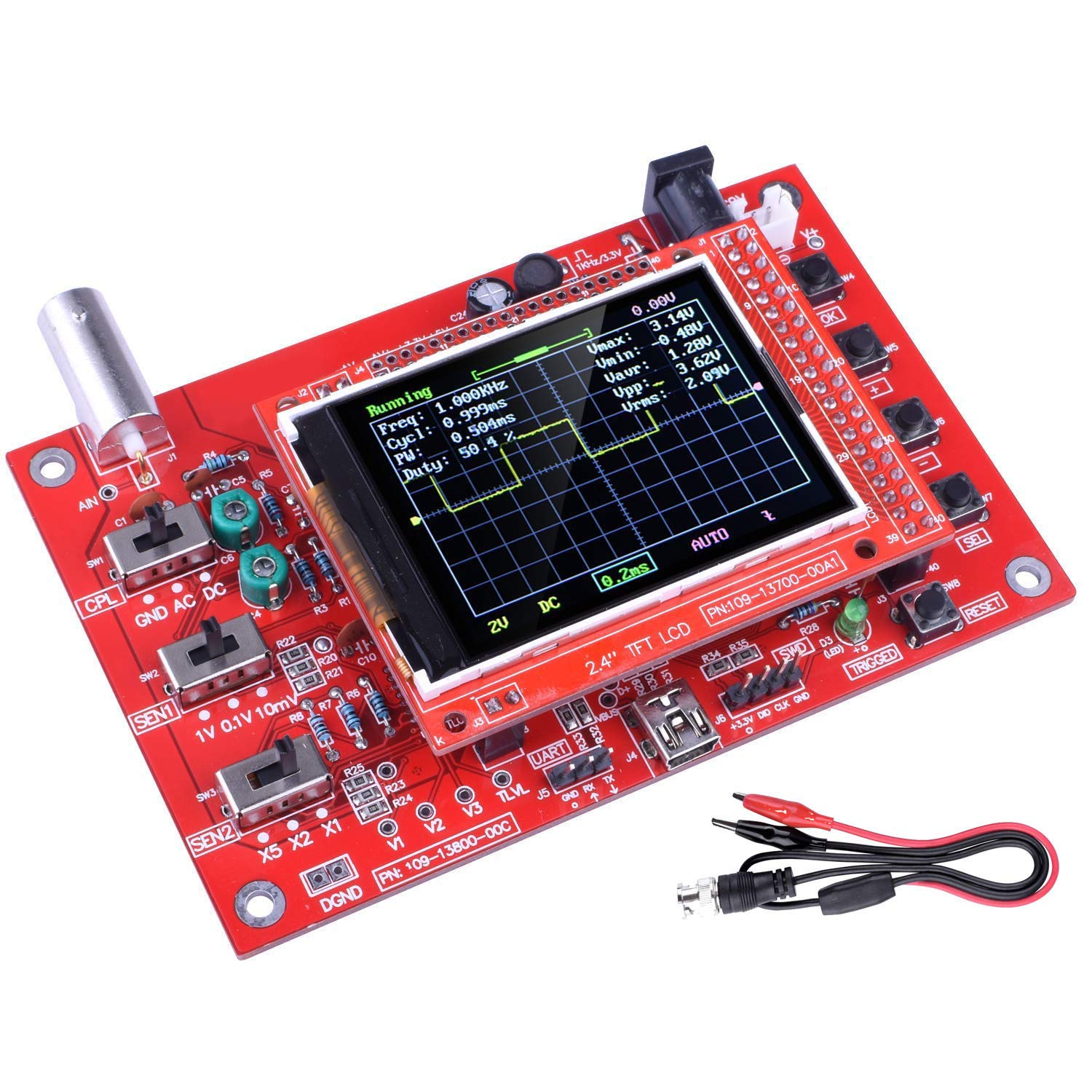

اسیلوسکوپ یک دستگاه الکترونیکی است که به کاربر امکان مشاهده و اندازه‌گیری ولتاژ را فراهم می‌کند، به صورت نمودار دوبعدی که محور افقی آن زمان و محور عمودی ولتاژ را نمایش می‌دهد.اسیلبوسکوپ مدل DSO138 با نمایشگر رنگی ۲.۴ اینچی، قابلیت اندازه‌گیری سیگنال‌های با فرکانس تا ۲۰۰ کیلوهرتز و ولتاژ ورودی تا ۵۰ ولت را دارا می باشد که برای پروژه‌های آموزشی و DIY بسیار مناسبند. DSO138 اندازه‌گیری دقیقی از دامنه ولتاژ، عرض پالس، دوره تناوب و زمان بین دو حادثه مانند پیک‌ها را فراهم می‌کند، و به دلیل سادگی کاربری و انعطاف‌پذیری در اندازه‌گیری‌ها، گزینه‌ای عالی برای افراد مبتدی و علاقه‌مندان به الکترونیک محسوب می‌شود.
مشخصات فنی:
صفحه نمایش: صفحه نمایش LCD رنگی 2.4 اینچی با رزولوشن 320x240 پیکسل حداکثر نرخ نمونه برداری: 1مگا نمونه در ثانیه (1Msps) پهنای باند آنالوگ: 0-200 کیلو هرتز تعداد کانال ها: یک کانال ورودی آنالوگ محدوده ولتاژ ورودی: 0 تا 50 ولت امپدانس ورودی:1 مگااهم دامنه حساسیت ولتاژ: از 10mv/dec تا 1v/dev حالت های (Trigger): خودکار(Auto)، معمولی(Normal)، تک(Single) پارامتر های اندازه گیری: ولتاژ پیک به پیک (Vpp)، فرکانس (Frequency)، دوره (Period)، سیکل کاری (Duty Cycle)، متوسط ولتاژ (Average Voltage)
کاربرد:
اسیلوسکوپ دیجیتال DSO138 مناسب برای آموزش مفاهیم پایه الکترونیک و استفاده در آزمایشگاه‌ها و کلاس‌های درس است. این اسیلوسکوپ همچنین برای علاقه‌مندان به پروژه‌های DIY بسیار مفید است و به آنها کمک می‌کند تا اصول کار با اسیلوسکوپ را یاد بگیرند. با قابلیت اندازه‌گیری و مشاهده سیگنال‌های الکتریکی، این اسیلوسکوپ گزینه‌ای ایده‌آل، برای عیب‌یابی و تعمیر مدارهای الکترونیکی ساده به شمار می‌رود.
Specification
Number of Channel: 1 Analog Bandwidth: 0 - 200KHz Sensitivity: 10mV/Div - 1V/Div Sensitivity error: < 5% Resolution: 12-bit Maximum Input voltage: 50Vpk Coupling: DC, AC, GND Max Real-time Sampling Rate: 1Msps Timebase: 10us/Div - 500s/Div Record Length: 1024 Trigger Modes: Auto, Normal, Single Trigger Types: Rising/falling edge Trigger Position: 1/2 of buffer size fixed 2.4-inch color TFT LCD with 320 x 240 resolution 9V DC (8 - 12V acceptable) Supply Current: 120mA Dimension: 117mm X 76mm X 15mm Weight: 70 gram (not including cables)
سوالات متداول
سوالات متداول ماژول اسیلسکوپ دستی قابل حمل DSO138
آیا این ماژول به صورت دستی قابل حمل است؟
بله، ماژول اسیلسکوپ DOS138 یک ماژول اسیلسکوپ دستی و قابل حمل است و برای کاربرانی که به دنبال یک اسیلسکوپ کوچک و قابل حمل هستند مناسب است.
آیا این ماژول قابلیت اتصال به کامپیوتر را دارد؟
بله، ماژول اسیلسکوپ DOS138 دارای اتصال USB می باشد که به شما امکان انتقال داده ها به کامپیوتر را می دهد.
آیا این ماژول قابلیت اسکن دارد؟
بله، ماژول اسیلسکوپ DOS138 قابلیت اسکن را دارد که به شما امکان مشاهده سریع سیگنال های مختلف را می دهد.
آیا این ماژول با سیستم عامل های مختلف سازگار است؟
بله، ماژول اسیلسکوپ DOS138 با سیستم عامل های ویندوز XP و بالاتر، Mac OS X و Linux سازگار است.
