ولت متر،آمپرمتر AC چراغ سيگنالی (آبی) 22mm

ولت متر آمپرمتر AC چراغ سیگنالی آبی 22mm | نمایش ولتاژ و جریان | مربعی

ولت متر، آمپرمتر AC چراغ سیگنالی آبی 22mm یک ابزار دقیق و کاربردی برای نمایش هم‌زمان ولتاژ و جریان AC در تابلو برق‌ها، پنل‌های کنترلی و تجهیزات صنعتی است. این محصول با طراحی چراغ سیگنالی و نصب پنلی 22 میلی‌متری، علاوه بر نمایش اطلاعات برق، ظاهر مرتب و حرفه‌ای‌تری به سیستم شما می‌دهد.

این ولت‌متر و آمپرمتر AC برای کاربرانی طراحی شده که می‌خواهند وضعیت برق ورودی یا بار مصرفی را به‌صورت سریع و قابل‌مشاهده بررسی کنند. با استفاده از این ماژول می‌توان ولتاژ شبکه و جریان عبوری را به‌صورت هم‌زمان روی پنل مشاهده کرد و در نتیجه کنترل بهتری روی عملکرد دستگاه‌ها و مدارهای برقی داشت. به همین دلیل، این محصول در تابلو برق‌های صنعتی، جعبه فیوز، سیستم‌های توزیع برق و پنل‌های نظارتی بسیار پرکاربرد است.

طراحی آبی و شفاف این مدل باعث می‌شود با بسیاری از پنل‌ها و تجهیزات هماهنگ باشد و در عین سادگی، جلوه‌ای حرفه‌ای ایجاد کند. قطر نصب 22 میلی‌متری نیز باعث شده نصب آن بسیار راحت باشد و بتوان آن را در انواع بدنه‌ها و پنل‌های استاندارد به‌کار برد. این ویژگی برای افرادی که به دنبال یک نشانگر ولتاژ و جریان AC با نصب آسان و ظاهر تمیز هستند، بسیار مهم است.

این مدل معمولاً همراه با ترانس جریان CT (Current Transformer) ارائه می‌شود تا اندازه‌گیری جریان AC با دقت و ایمنی بیشتری انجام شود. وجود این سنسور جریان CT باعث می‌شود بتوان جریان مصرفی بار را بدون نیاز به اتصال مستقیم به مسیر اصلی اندازه‌گیری کرد. همین موضوع، استفاده از محصول را برای کاربردهای صنعتی و نیمه‌صنعتی مطمئن‌تر و کاربردی‌تر می‌کند.

ولت متر، آمپرمتر AC چراغ سیگنالی آبی 22mm گزینه‌ای مناسب برای کسانی است که به یک نمایشگر ولتاژ و جریان جمع‌وجور، دقیق و قابل‌اعتماد نیاز دارند. این محصول برای استفاده در پروژه‌های برق صنعتی، تجهیزات خانگی، سیستم‌های مانیتورینگ، پنل‌های کنترلی و هر جایی که نیاز به نظارت بر ولتاژ و جریان AC وجود دارد، انتخابی بسیار مناسب به شمار می‌رود.

کاربردها

• تابلو برق صنعتی و خانگی.

• پنل‌های کنترل و مانیتورینگ.

• جعبه فیوز و سیستم‌های توزیع برق.

• دستگاه‌های تراشکاری، CNC و تجهیزات مکانیکی.

• کاربردهای آزمایشگاهی و اندازه‌گیری.

راه‌اندازی

1. محل نصب را با برش 22 میلی‌متری گرد آماده کنید.

2. ماژول را در پنل یا تابلو قرار دهید و ثابت کنید.

3. برای آمپرمتر، ترانس جریان CT را طبق مسیر عبور کابل جریان نصب کنید.

4. اتصالات ولتاژ AC را مطابق مشخصات مدل و با رعایت ایمنی انجام دهید.

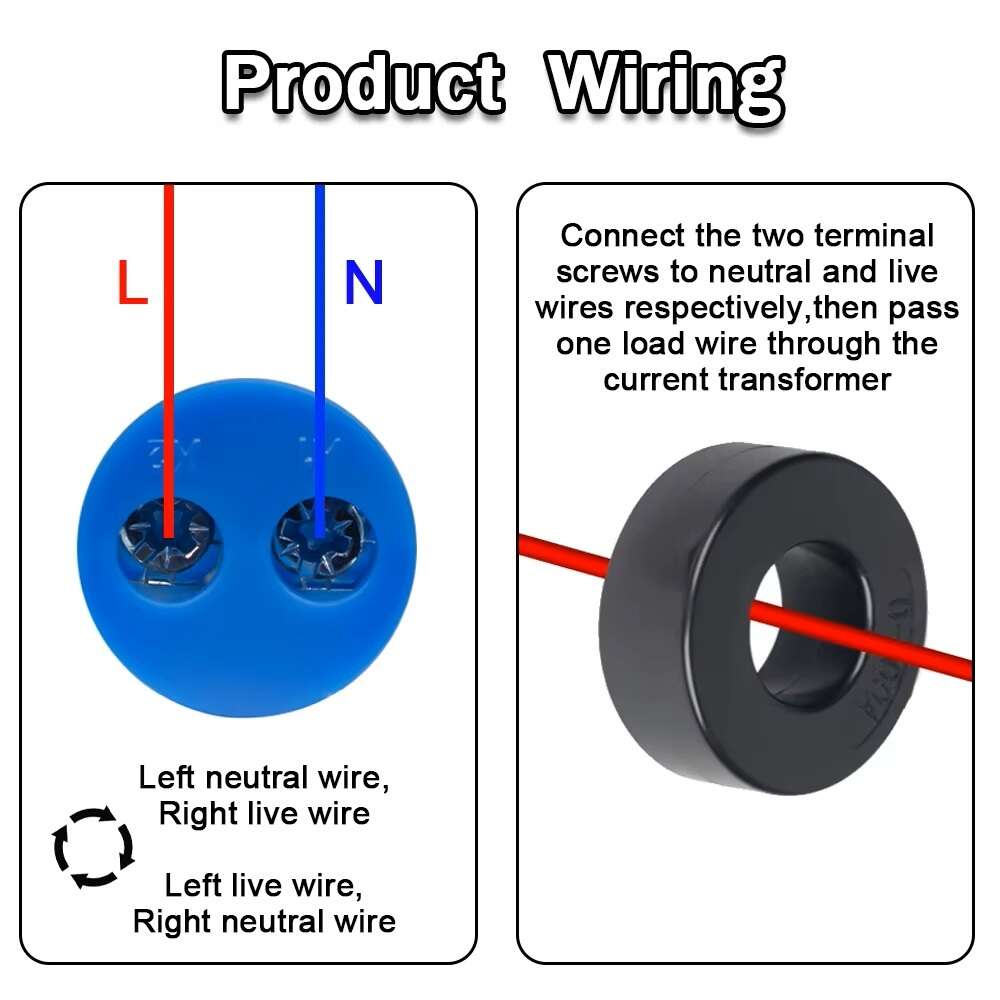

• نصب در شبکه تک فاز

برای روشن کردن ولت آمپر متر چراغ سیگنالی کافیست فاز و نول را به پایه های X1 و X2 بدهید . در این صورت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز را به شما نشان می دهد . ولی از آنجاییکه هنوز ترانس جریان (CT)وارد مدار نشده ، جریان صفر آمپر می باشد . برای اندازه گیری و نشان دادن جریان ، کافیست ترانس جریان را با سوکت به بدنه چراغ سیگنال از طریق سوکت وصل کنید . سپس سیم هر فازی را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .
