تایمر دیجیتال با رله و مولتی فانکشن مدل XY-J02 سوکت تایپ سی
امکان تغذیه ماژول از طریق پورت Type C USB با 9 مد کاری متفاوت
265,000 تومان
موجود
معرفی تایمر دیجیتال با رله و مولتی فانکشن مدل XY-J02 سوکت تایپ سی
تایمر دیجیتال XY-J02 یک ماژول زمانبندی چندمنظوره با رله داخلی است که برای کنترل دقیق و خودکار تجهیزات الکتریکی و الکترونیکی در بازههای زمانی مختلف طراحی شده است. این ماژول دارای نمایشگر سه رقمی سونسگمنت، چهار کلید تنظیم و قابلیت تنظیم زمان از 0.1 ثانیه تا 999 دقیقه است و با ولتاژ کاری 6 تا 30 ولت DC کار میکند. XY-J02 در چندین مد کاری (Operation Mode) مختلف کار میکند و برای کاربردهای صنعتی، خانگی و اتوماسیون بسیار مناسب است.
توضیحات فنی کامل

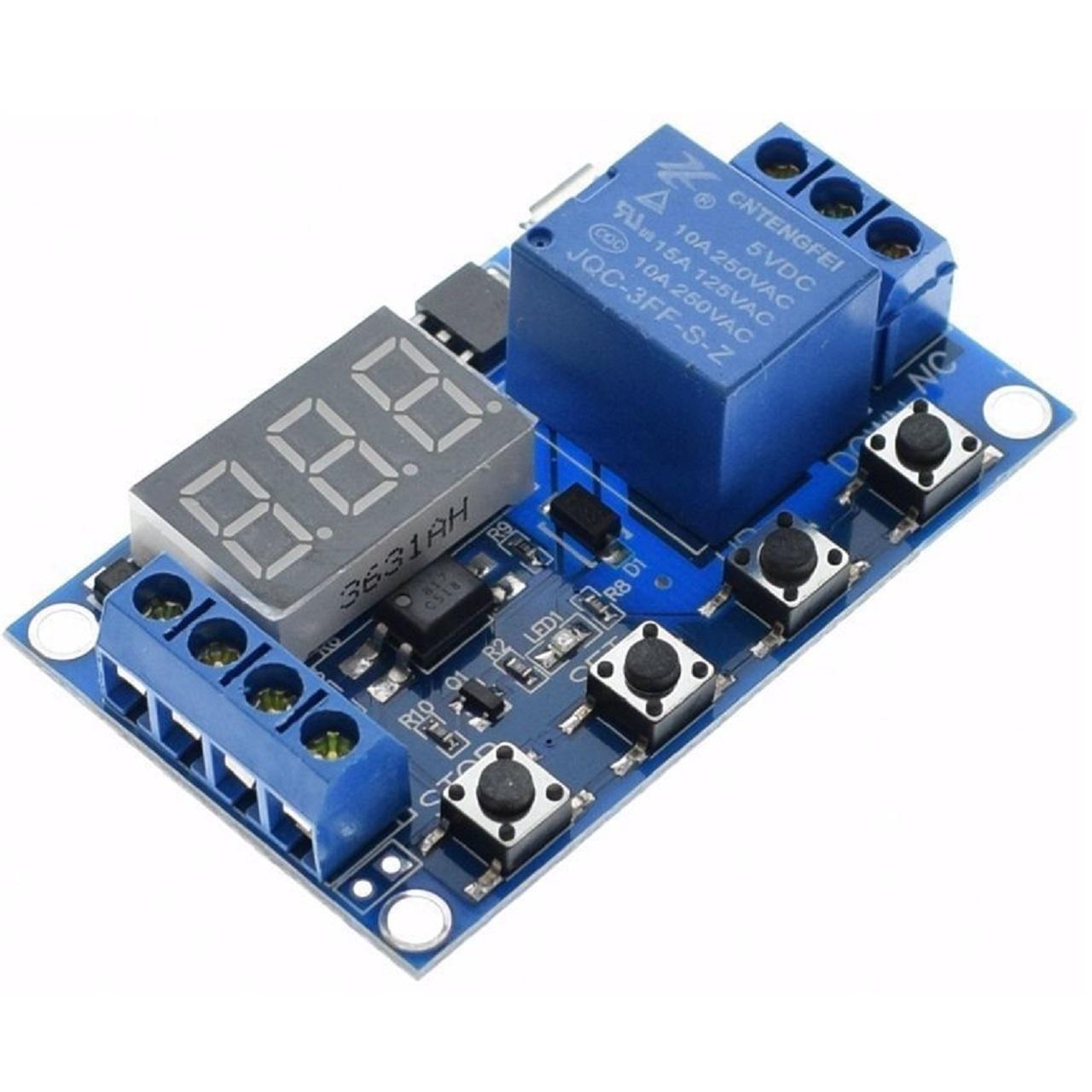

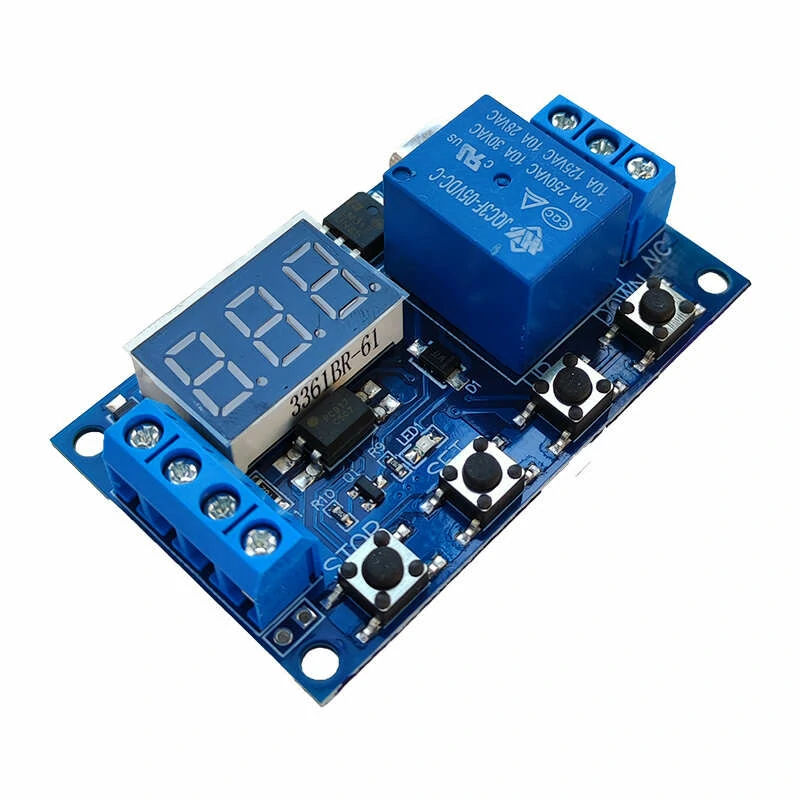

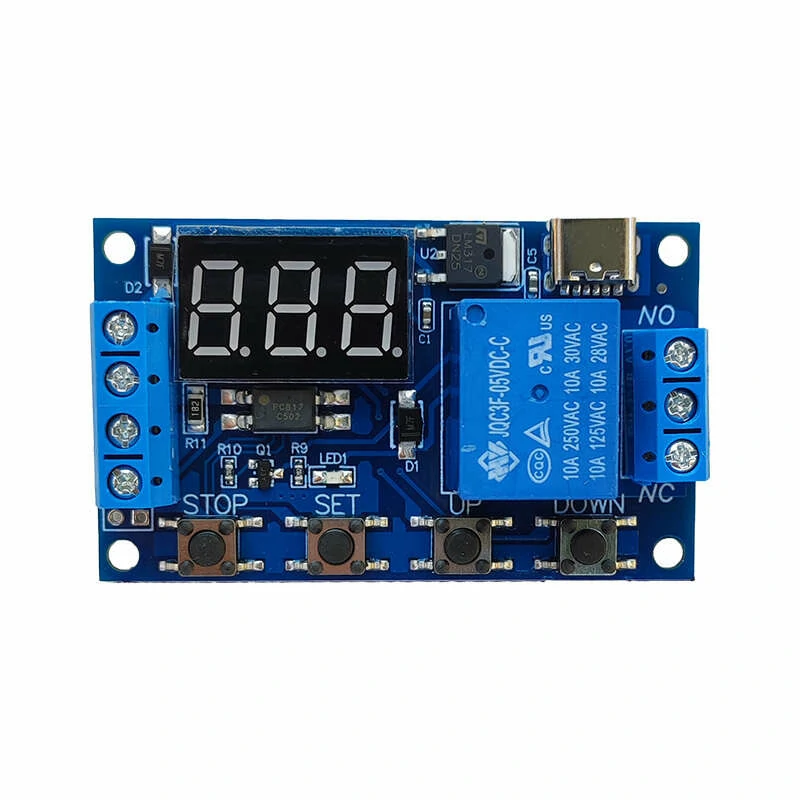

تایمر دیجیتال XY-J02 یک ماژول زمانبندی دیجیتال با رله داخلی است که امکان کنترل قطع و وصل خودکار بارهای الکتریکی را در زمانهای تنظیمشده فراهم میکند. این ماژول بر پایه یک میکروکنترلر ساخته شده و دارای نمایشگر سه رقمی سونسگمنت برای نمایش زمان و حالتهای کاری است. رابط کاربری آن شامل چهار کلید: SET، UP، DOWN و STOP است که تنظیمات را ساده و کاربردی میکند.
این ماژول با ولتاژ کاری 6 تا 30 ولت DC کار میکند و از طریق ترمینال پیچی ورودی یا پورت میکرو USB تغذیه میشود. پورت میکرو USB برای تنظیم زمانهای کمتر از 5 دقیقه مناسب است، در حالی که برای زمانهای بیشتر از 5 دقیقه باید از ورودی اصلی استفاده کرد.
ماژول دارای یک رله Songle با حداکثر بار 10 آمپر است که میتواند بارهای AC تا 220 ولت 5 آمپر یا بارهای DC تا 30 ولت 5 آمپر را کنترل کند. همچنین دارای اپتوکوپلر داخلی برای ایزولاسیون و جلوگیری از آسیب دیدن ماژول است.
این ماژول در چهار مد کاری مختلف عمل میکند که شامل حالتهای تایمر ON/OFF، تکرار چرخه، تریگر با ورودی و حالتهای دیگر است. این انعطافپذیری باعث میشود XY-J02 در پروژههای متنوعی قابل استفاده باشد.
کاربردهای تایمر دیجیتال با رله و مولتی فانکشن مدل XY-J02 سوکت تایپ سی
تجهیزات گرمایشی: کنترل المنتهای حرارتی، بخاری، سیستمهای گرمایشی.
تجهیزات سرمایشی: سردخانهها، یخچالها، کولرها، سیستمهای تهویه.
فنها و موتورهای الکتریکی: کنترل زمانبندی فنها، پمپها و موتورها.
روشنایی: کنترل روشنایی خیابان، محلهای عمومی و سیستمهای نورپردازی.
اتوماسیون خانگی: کنترل وسایل برقی، آبیاری خودکار، سیستمهای امنیتی.
صنعتی: کنترل خطوط تولید، ماشینآلات، تجهیزات آزمایشگاهی.
پروژههای آموزشی: یادگیری تایمر و اتوماسیون.
اسباببازیها و دستگاههای الکترونیکی: کنترل زمانبندی دستگاهها.
راهاندازی (Setup)

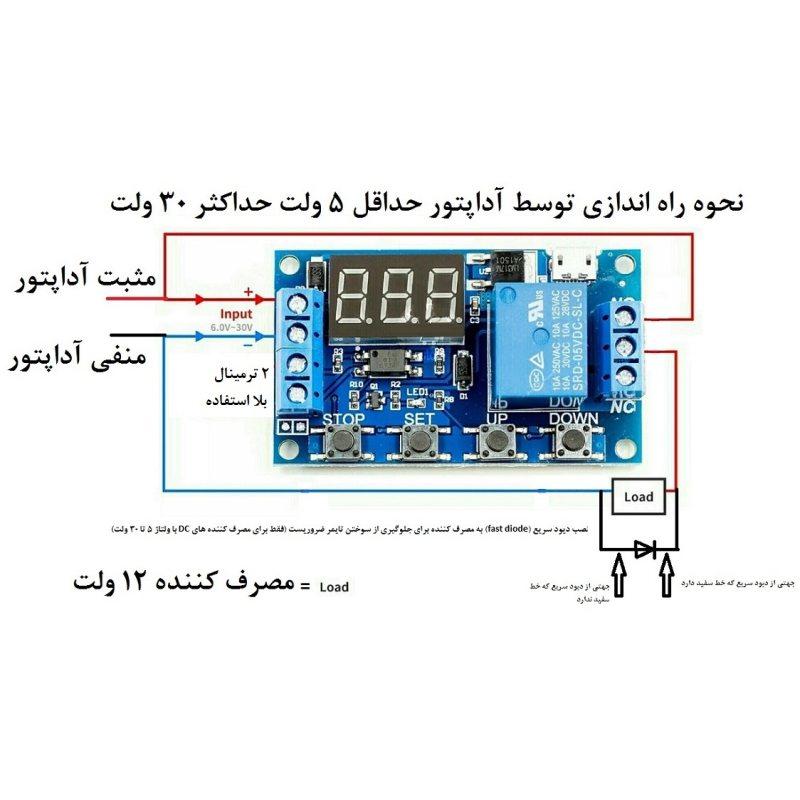

اتصال تغذیه:
منبع 6 تا 30 ولت DC را به ترمینال ورودی متصل کنید، یا از پورت میکرو USB برای زمانهای کوتاه استفاده کنید.

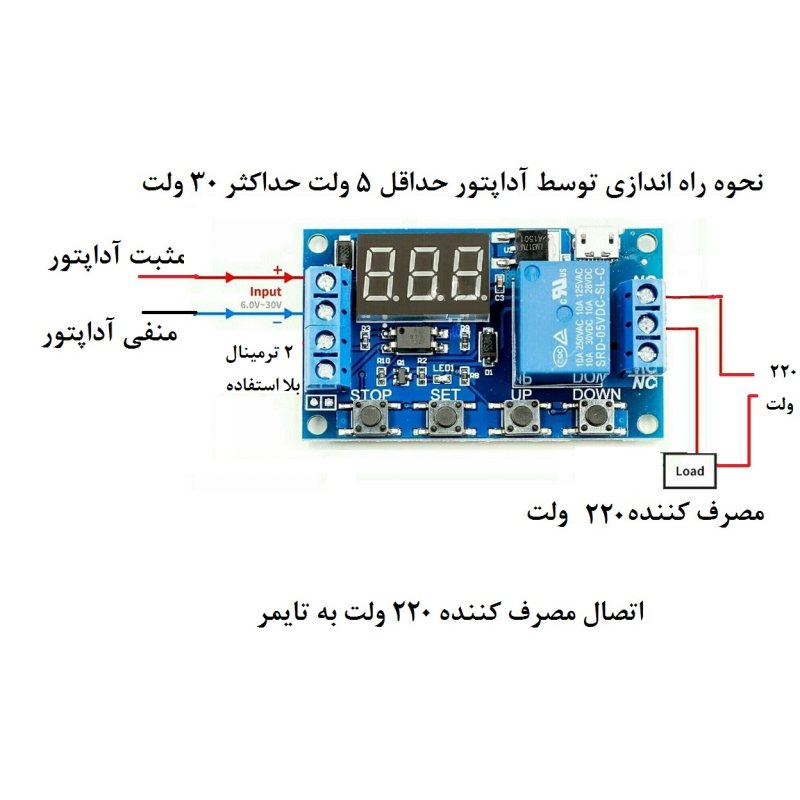

اتصال بار:
بار الکتریکی را به ترمینال خروجی رله وصل کنید (COM و NO برای حالت NO، COM و NC برای حالت NC).
اتصال تریگر (اختیاری):
اگر از تریگر استفاده میکنید، سیگنال 3 تا 24 ولت را به ترمینال TRIG و GND وصل کنید.
انتخاب مد کاری:
کلید SET را به مدت 2 ثانیه نگه دارید تا وارد منوی انتخاب مد شوید.
با کلیدهای UP و DOWN مد مورد نظر را انتخاب کنید.
با فشردن SET مد انتخابی را تأیید کنید.
تنظیم زمان:
با کلیدهای UP و DOWN زمان را تنظیم کنید.
با کلید STOP بین دقیقه و ثانیه جابجا شوید.
با فشردن SET تنظیمات را ذخیره کنید.
تنظیم تعداد تکرار (LOP):
در برخی مدها میتوانید تعداد دفعات تکرار چرخه را تنظیم کنید.
شروع کار:
ماژول آماده است؛ با فعال شدن تریگر یا روشن شدن ماژول، تایمر شروع به کار میکند.
مدهای کاری (Operation Modes)
ماژول XY-J02 دارای چندین مد کاری است که با نگهداشتن کلید SET به مدت 2 ثانیه قابل انتخاب هستند:
P1: تایمر ON پس از فعالسازی، پس از زمان OP خاموش میشود.
P2: تایمر OFF پس از فعالسازی، پس از زمان OP روشن میشود.
P3: چرخه ON/OFF تکرارشونده (OP = زمان ON، CL = زمان OFF، LOP = تعداد تکرار).
P4: با اعمال تریگر، رله به مدت OP وصل و سپس قطع میشود.
P3.2: با روشن شدن مدار، رله به مدت OP وصل، CL قطع و LOP تکرار میشود.
نکات مهم در استفاده از تایمر دیجیتال با رله و مولتی فانکشن مدل XY-J02 سوکت تایپ سی
ولتاژ ورودی: برای زمانهای بیشتر از 5 دقیقه، ولتاژ ورودی باید بیشتر از 10 ولت باشد؛ پورت میکرو USB فقط برای زمانهای کمتر از 5 دقیقه مناسب است.
جریان بار: حداکثر جریان رله 10 آمپر است؛ برای بارهای سنگینتر از رله خارجی استفاده کنید.
ترمینالها: ترمینالها را با دقت وصل کنید؛ اتصال اشتباه ممکن است ماژول را خراب کند.
اپتوکوپلر: ماژول دارای اپتوکوپلر داخلی برای ایزولاسیون است، اما همچنان از بارهای سنگین و نوساندار محافظت کنید.
دمای کاری: در دمای 40- تا 85+ درجه سانتیگراد کار میکند؛ از ماژول در دمای خارج از این محدوده استفاده نکنید.
مد کاری: قبل از استفاده، مد کاری مناسب را انتخاب و تنظیمات را ذخیره کنید.
چسب و نصب: ماژول را روی سطح صاف و خشک نصب کنید و از ضربه و رطوبت محافظت کنید.
مشخصات فنی:
ولتاژ کاری: 6 تا 30 ولت DC.
ولتاژ تریگر: 3 تا 24 ولت DC.
جریان مصرفی: 20 تا 50 میلیآمپر.
بازه زمانی تنظیمی: 0.1 ثانیه تا 999 دقیقه.
دقت زمان: 0.1 ثانیه.
نوع رله: رله Songle.
حداکثر جریان رله: 10 آمپر.
ولتاژ AC رله: 250 ولت AC (یا 220 ولت AC 5 آمپر).
ولتاژ DC رله: 30 ولت DC (یا 30 ولت 5 آمپر).
محدوده ولتاژ بوبین: 5 ولت.
نمایشگر: سونسگمنت سه رقمی.
کلیدها: SET، UP، DOWN، STOP.
کانکتور تغذیه: ترمینال پیچی + Type C USB.

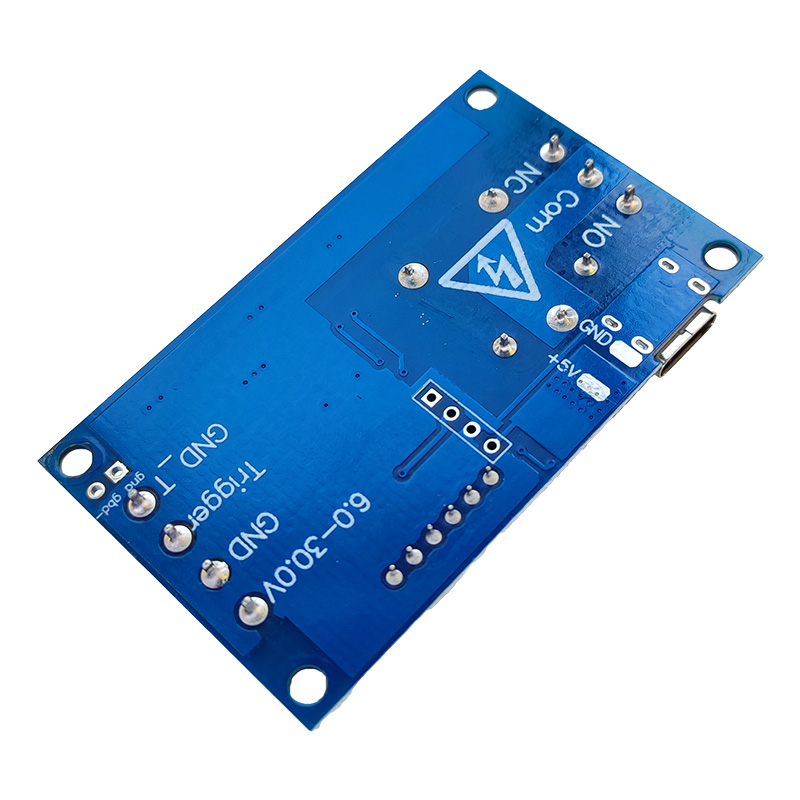

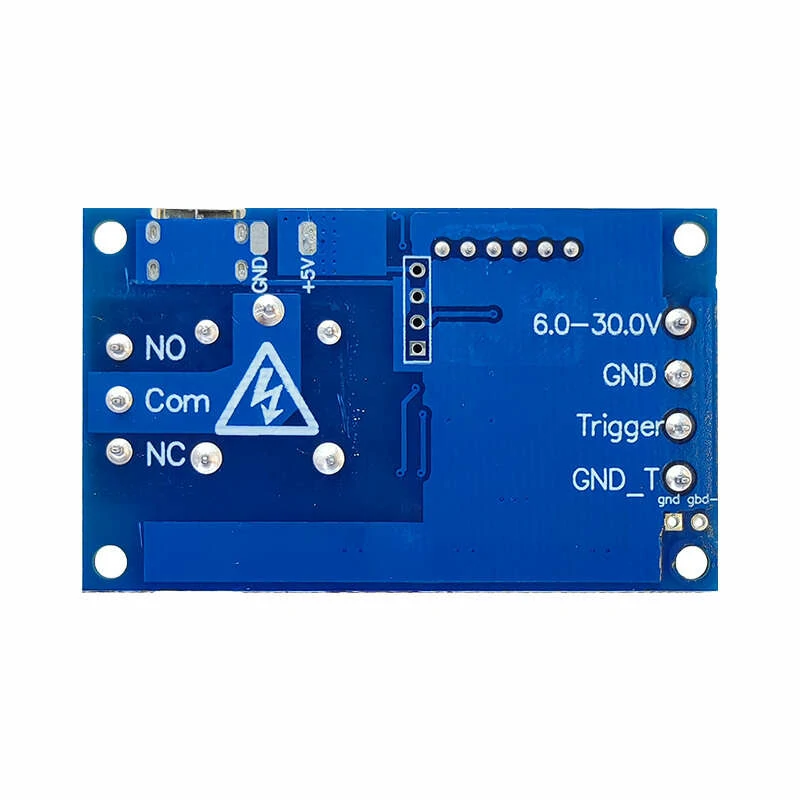

ترمینال تریگر: ترمینال پیچی 2 پین (TRIG و GND).
ترمینال خروجی: ترمینال پیچی 3 پین (COM، NO، NC).
ابعاد: 71 × 52 × 13 میلیمتر (یا 64 × 38 × 17 میلیمتر بسته به نسخه).
وزن: 25 تا 33 گرم.
دمای کاری: 40- تا 85+ درجه سانتیگراد.
تعداد رله: 1 عدد.
اپتوکوپلر داخلی: بله، برای ایزولاسیون.
سوالات متداول :
1. این ماژول چه نوع ماژولی است؟
یک تایمر دیجیتال چندمنظوره با رله داخلی برای کنترل قطع و وصل خودکار تجهیزات.
2. ولتاژ کاری آن چقدر است؟
6 تا 30 ولت DC.
3. بازه زمانی تنظیمی چقدر است؟
0.1 ثانیه تا 999 دقیقه.
4. حداکثر جریان رله چقدر است؟
10 آمپر.
5. چه بارهایی را میتوان کنترل کرد؟
بارهای AC تا 220 ولت 5 آمپر یا بارهای DC تا 30 ولت 5 آمپر.
6. چند مد کاری دارد؟
چهار مد کاری مختلف (P1، P2، P3، P4 و P3.2).
7. چگونه تنظیم میشود؟
با کلیدهای SET، UP، DOWN و STOP روی برد.
8. تغذیه آن چگونه است؟
ترمینال پیچی 6-30 ولت یا پورت میکرو USB برای زمانهای کوتاه.
9. آیا ایزولاسیون دارد؟
بله، دارای اپتوکوپلر داخلی برای ایزولاسیون.
10. برای چه کاربردهایی مناسب است؟
گرمایش، سرمایش، فن، موتور، روشنایی، اتوماسیون خانگی و صنعتی.
