ماژول PIR SR312 | سنسور تشخیص حرکت مینیاتوری برای پروژههای هوشمند
ماژول سنسور حرکت مینیاتوری PIR مدل SR312 یک سنسور کوچک، دقیق و کممصرف برای تشخیص حرکت انسان در انواع پروژههای الکترونیکی، امنیتی و هوشمند است. این محصول با طراحی جمعوجور و عملکرد پایدار، گزینهای مناسب برای ساخت سیستمهای روشنایی خودکار، دزدگیر، تجهیزات هوشمند و پروژههای مبتنی بر تشخیص حضور به شمار میرود.

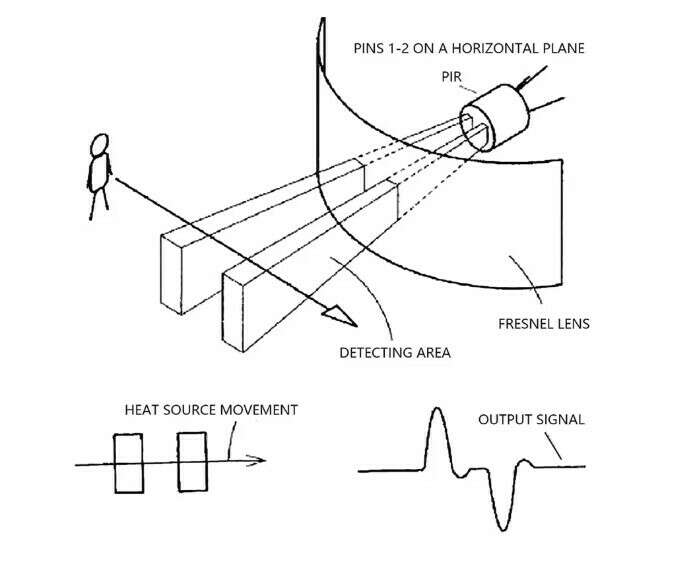

این ماژول SR312 با بهرهگیری از فناوری PIR یا مادون قرمز غیرفعال، تغییرات حرارتی ناشی از حرکت افراد را تشخیص میدهد و خروجی مناسبی برای فعالسازی مدارهای مختلف ارائه میکند.همین ویژگی باعث شده این سنسور در پروژههایی که نیاز به تشخیص حرکت دقیق و کمهزینه دارند، بسیار کاربردی باشد.از روشن شدن خودکار چراغها گرفته تا فعالسازی آلارمهای امنیتی، SR312 میتواند نقش مهمی در هوشمندسازی سیستمها ایفا کند.
ماژول SR312 برای پروژههایی طراحی شده که در آنها اندازه کوچک، مصرف پایین و نصب آسان اهمیت زیادی دارد.
این سنسور بهراحتی در مدارهای فشرده و دستگاههای باتریخور استفاده میشود و به دلیل مصرف بسیار کم، برای کاربردهای طولانیمدت گزینهای مناسب است.
از طرفی، عملکرد پایدار آن در تشخیص حرکت انسان، باعث میشود در بسیاری از پروژههای خانگی و صنعتی مورد استفاده قرار گیرد.
اگر هدف شما ساخت یک سیستم هوشمند و واکنشگرا باشد، این ماژول میتواند یک انتخاب حرفهای و اقتصادی باشد.
کاربردها
• ساخت سیستمهای روشنایی خودکار،
• دزدگیرهای ساده، تشخیص حضور،
• پروژههای خانه هوشمند و کنترل هوشمند تجهیزات
• پروژههای رباتیک و آموزشی DIY برای تشخیص حرکت و فعالسازی عملکردهای مختلف استفاده
راهاندازی
راهاندازی این ماژول بسیار ساده است و معمولاً فقط به چند اتصال اصلی نیاز دارد.
• کافی است پایههای تغذیه (VIN) را به ولتاژ مناسب (2.7-12V DC) متصل کنید و خروجی سنسور (OUT) را به ورودی مدار یا میکروکنترلر وصل نمایید.
• پایه GND را به زمین تغذیه و یا مدار واسط و یا میکروکنترلر متصل کنید.
• پس از نصب، با عبور فرد از مقابل سنسور، بعد از گذشت تاخیر(DELAY) تنظیم شده(حدودا 2 ثانیه) خروجی HIGH میشود و میتوان از آن برای کنترل رله، LED، آژیر یا سایر مدارها با استفاده از مدار واسط(درایور) و یا میکروکنترلر استفاده کرد.
• خروجی این ماژول صفر و یک منطقی می باشد (HIGH=3.3VDC/LOW=0VDC) و تا زمانیکه حرکت و یا حضور انسان وجود داشته باشد HIGH می ماند.( repeatable Trigger mode)

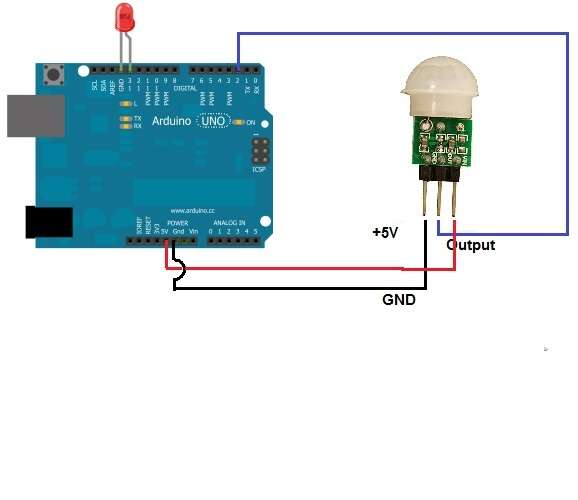

• برای استفاده ازاین ماژول با آردوینو می توانید به لینک زیر مراجعه کنید:
نکات مهم در استفاده
• خروجی های این ماژول صفر و یک منطقی است و دارای محدودیت جریان می باشد بنابراین بای راه اندازی مدارهایی که نیاز به جریان زیادی دارند و یا مستقیم با برق شهری کار می کنند، از مدار واسط (درایور) مناسب استفاده کنید.
• در اتصال ورودی و خروجی دقت کامل داشته باشید. اتصال اشتباه ممکن است به ماژول آسیب بزند.
• در استفاده طولانیمدت، دمای ماژول را کنترل کنید.
• قبل از نصب نهایی، خروجی را تست کنید.
مشخصات فنی:
مدل: SR312
نوع سنسور: PIR مادون قرمز (Passive infrared sensor)
کاربرد اصلی: تشخیص حرکت انسان و اجسام گرم
ولتاژ کاری: 2.7 تا 12 ولت DC
جریان مصرفی در حالت استاتیک: کمتر از 0.1 mA (بسیار کم، مناسب پروژههای کممصرف)
برد تشخیص: حدود 3 تا 5 متر
زاویه تشخیص: حدود 100 درجه
زمان تأخیر خروجی: حدود 2 ثانیه
زمان مسدودسازی: حدود 2 ثانیه
تحریک خروجی: قابل تکرار
دمای کاری: 20- تا 60+ درجه سانتیگراد
نوع خروجی: دیجیتال (HIGH=3.3 VDC/LOW=0 VDC)
سازگاری: مناسب انواع میکروکنترلر و پروژههای الکترونیکی
دمای کاری: -20 – + 60 درجه سانتیگراد

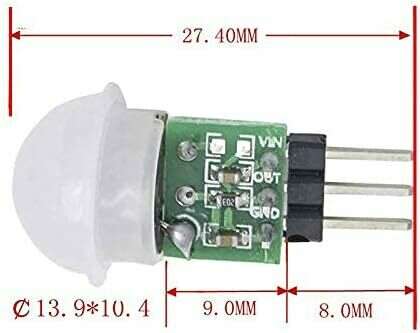

ابعاد PCB: 10mm x 8mm
ابعاد کلی: 12mm x 25 mm
پرسش و پاسخ
ماژول SR312 چه کاری انجام میدهد؟
این ماژول برای تشخیص حرکت انسان و اجسام گرم با استفاده از فناوری PIR طراحی شده است.( Passive infrared sensor)
آیا SR312 برای آردوینو مناسب است؟
بله، این ماژول برای آردوینو و سایر میکروکنترلرها بسیار مناسب است.
ولتاژ کاری این ماژول چقدر است؟
ولتاژ کاری آن معمولاً بین 2.7 تا 12 ولت DC است.
برد تشخیص سنسور چقدر است؟
برد تشخیص آن حدود 3 تا 5 متر است، البته شرایط محیطی میتواند روی آن اثر بگذارد.
زاویه تشخیص این سنسور چقدر است؟
زاویه تشخیص آن حدود 100 درجه است.
آیا مصرف برق این ماژول کم است؟
بله، این ماژول مصرف بسیار پایینی دارد و برای پروژههای کممصرف و باتریخور مناسب است.
زمان تأخیر خروجی چقدر است؟
زمان تأخیر آن معمولاً حدود 2 ثانیه است.
زمان مسدودسازی چیست؟
پس از هر تشخیص، سنسور برای مدت کوتاهی دوباره تحریک نمیشود تا از خطا جلوگیری شود.(در این ماژول حدود 2 ثانیه)
آیا میتوان از SR312 برای روشنایی خودکار استفاده کرد؟
بله، این ماژول یکی از گزینههای مناسب برای روشن و خاموش کردن خودکار چراغهاست. اما چون در پایه خروجی دارای محدودیت جریان است حتما از مدار واسط یا درایور ناسب استفاده شود.
این سنسور در چه پروژههایی کاربرد دارد؟
در سیستمهای امنیتی، روشنایی هوشمند، خانه هوشمند، پروژههای آموزشی و رباتیک کاربرد دارد.
آیا دقت آن به شرایط محیطی وابسته است؟
بله، دما، محل نصب و وجود منابع حرارتی اطراف میتوانند روی عملکرد آن تأثیر بگذارند.
