ماژول آمپلی فایر PAM8406
تقویت کننده کوچک 2×5 وات 5 ولت مبتنی بر تراشه PAM8406 کلاس D
۱۶۵,۰۰۰ تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ماژول آمپلی فایر PAM8406 دو کانال 2×5W کلاس D | تقویتکننده صوتی 5V
ماژول آمپلی فایر PAM8406 یک تقویتکننده صوتی استریو دو کاناله و کمحجم است که برای افزایش توان سیگنال صوتی و راهاندازی بلندگوهای کوچک در پروژههای الکترونیکی، صوتی و DIY طراحی شده است. این ماژول بر پایه تراشه PAM8406 ساخته شده و با تغذیه ولتاژ پایین، امکان ساخت یک سیستم صوتی جمعوجور و کممصرف را فراهم میکند.
تراشه PAM8406 یک آمپلیفایر صوتی Class-D با دو کانال خروجی (استریو) است و به دلیل بازده مناسب، ابعاد کوچک و نیاز نداشتن به هیتسینک بزرگ در بسیاری از کاربردهای معمول، گزینهای مناسب برای پروژههایی است که فضای نصب محدودی دارند. آمپلیفایرهای کلاس D به دلیل روش عملکرد سوئیچینگ خود میتوانند بازده مناسبی داشته باشند و در مقایسه با بسیاری از تقویتکنندههای خطی، گرمای کمتری در شرایط مشابه تولید کنند. البته میزان گرما همچنین به توان خروجی، ولتاژ تغذیه، امپدانس بلندگو، تهویه و شرایط کاری وابسته است.
در بسیاری از پروژههای الکترونیکی، خروجی صوتی یک ماژول پخش موسیقی، میکروکنترلر، گیرنده بلوتوث یا سایر منابع صوتی برای راهاندازی مستقیم بلندگو کافی نیست. در چنین شرایطی میتوان از یک ماژول آمپلی فایر صوتی برای تقویت سیگنال و تأمین توان مورد نیاز بلندگو استفاده کرد. ماژول آمپلی فایر PAM8406 با ارائه دو کانال صوتی، امکان ساخت سیستم استریو را فراهم میکند. به این ترتیب میتوان یک بلندگو را برای کانال چپ و بلندگوی دیگر را برای کانال راست در نظر گرفت. این ویژگی باعث شده ماژول آمپلی فایر PAM8406 برای پروژههایی مانند اسپیکرهای دستساز، سیستمهای صوتی کوچک، پروژههای رباتیک، تجهیزات قابل حمل و پروژههای آموزشی انتخاب مناسبی باشد.
تراشه PAM8406 قابلیت ارائه توان خروجی بالا نسبت به ابعاد و ولتاژ تغذیه خود دارد. مقدار توان خروجی به عواملی مانند ولتاژ تغذیه، امپدانس بلندگو و میزان اعوجاج صوتی (THD) وابسته است. در شرایط مشخص دیتاشیت، با تغذیه 5 ولت و بار 2 اهم، توان خروجی میتواند به حدود 5 وات برای هر کانال برسد. بنابراین عبارت 2×5W که برای بسیاری از ماژولهای مبتنی بر PAM8406 استفاده میشود، باید همراه با شرایط اندازهگیری در نظر گرفته شود و نباید آن را بهعنوان توان ثابت و مستقل از شرایط کاری تلقی کرد. برای استفادههای معمول، انتخاب بلندگو با امپدانس و توان مناسب، تأثیر مستقیمی بر کیفیت صدا و عملکرد آمپلیفایر دارد.
یکی از نکات مهم در استفاده از ماژول آمپلی فایر PAM8406 ، ساختار خروجی آن است. خروجیهای بلندگو بهصورت Bridge-Tied Load یا BTL طراحی شدهاند. به همین دلیل، خروجیهای مثبت و منفی هر کانال باید مستقیماً به دو سر همان بلندگو متصل شوند. L-و R- را نباید به GND متصل کرد و همچنین نباید منفی دو بلندگو را به یکدیگر متصل نمود. این نکته در هنگام سیمکشی ماژول بسیار مهم است و اتصال اشتباه میتواند باعث آسیب به مدار آمپلیفایر شود.
تراشه PAM8406 برای کاربردهای ولتاژ پایین طراحی شده و محدوده تغذیه تراشه طبق دیتاشیت حدود 2.5 تا 5.5 ولت است. برای ماژول آمپلی فایر PAM8406 ، استفاده از یک منبع تغذیه 5V DC پایدار انتخاب رایجی (Typical) است. منبع تغذیه باید بتواند جریان مورد نیاز آمپلیفایر و بلندگوها را تأمین کند. در توانهای بالاتر، استفاده از یک منبع تغذیه ضعیف میتواند باعث افت ولتاژ، کاهش توان خروجی و ایجاد نویز در صدا شود.
کاربردها
• ساخت اسپیکر بلوتوثی و قابل حمل
• تقویت صدای ماژولهای MP3 Player
• استفاده در کنار گیرندههای Bluetooth صوتی
• پروژههای صوتی Arduino و ESP32
• ساخت سیستمهای صوتی کوچک
• پروژههای DIY و الکترونیکی
• تجهیزات صوتی قابل حمل و باتریخور
• سیستمهای چندرسانهای کوچک
• پروژههای آموزشی و آزمایشگاهی
• تقویت خروجی صوتی ماژولهایی که توان کافی برای راهاندازی بلندگو ندارند
تراشه PAM8406 بهطور رسمی برای کاربردهایی مانند Multimedia Speaker، سیستمهای AM/FM و تجهیزات صوتی معرفی شده است.
راهاندازی (setup)
1. اتصال تغذیه : تراشه PAM8406 در محدوده 2.5 تا 5.5 ولت DC کار میکند و استفاده از منبع تغذیه 5 ولت DC برای بهرهگیری از توان بالاتر رایج (Typical) است. برای عملکرد پایدار، استفاده از یک منبع تغذیه با جریان دهی مناسب (حداقل 2A) و تا حد امکان با حداقل ریپل و کمنویز توصیه میشود.

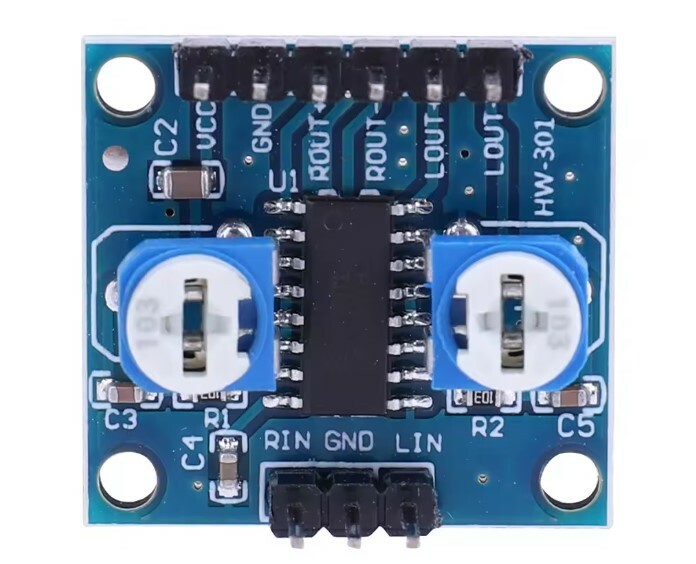

2. اتصال ورودی صوتی : ورودیهای صوتی تراشه شامل دو کانال (استریو) و آنالوگ هستند. بنابراین ورودی صدای کانال راست را به پایه RIN و ورودی صدای کانال چپ را به پایه LIN و زمین صدای ورودی را به پایه GND متصل می کنیم. در نتیجه میتوان خروجی آنالوگ یک پخشکننده MP3، گیرنده بلوتوث، DAC یا سایر منابع صوتی مناسب را به ورودیهای چپ و راست PAM8406 متصل کرد.
3. اتصال بلندگوها : تراشه PAM8406 دارای خروجی بهصورت Bridge-Tied Load یا BTL برای هر دو کانال راست و چپ است. بنابراین پایه های خروجی صدای کانال راست (ROUT+,ROUT-) را با رعایت قطبیت های مثبت و منفی به پایه های مثبت و منفی بلندگو راست (Right) متصل کنید و همینطور پایه های خروجی صدای کانال چپ (LOUT+,LOUT-) را با رعایت قطبیت های مثبت و منفی به پایه های مثبت و منفی بلندگو چپ(Left) متصل کنید.
نکته بسیار مهم: خروجیهای منفی بلندگو در این آمپلیفایر را نباید مانند آمپلیفایرهای معمولی به GND متصل کرد. هر بلندگو باید بین خروجی مثبت و منفی همان کانال قرار گیرد. دیتاشیت PAM8406 خروجیهای +OUT_L/-OUT_L و +OUT_R/-OUT_R را بهعنوان خروجیهای تفاضلی معرفی میکند.
4. انتخاب بلندگو برای PAM8406: انتخاب امپدانس بلندگو تأثیر مستقیمی بر توان خروجی دارد. طبق دیتاشیت رسمی، در حالت Class-D و با تغذیه 5 ولت DC توان صدای خروجی به صورت زیر است :
امپدانس بلندگو توان هر کانال در THD=10%
2Ω حدود 5W
4Ω حدود 3.14W
8Ω حدود 1.8W
بنابراین عبارت 2×5W که برای این ماژول در بازار استفاده میشود، مربوط به شرایط مشخصی است و نباید به معنی 5 وات واقعی برای هر نوع بلندگو در تمام شرایط کاری در نظر گرفته شود.برای کاربرد عمومی، انتخاب بلندگوی 4 یا 8 اهم بر اساس طراحی ماژول و توان مورد نیاز پروژه اهمیت دارد.
5. تنظیم صدای خروجی : برای تنظیم حجم صدای خروجی می توانید از پتانسیومتر های روی برد استفاده کنید. هر کدام از پتانسیومتر ها به طور مجزا برای تنظیم صدای یک کانال خروجی میباشد. بنابراین روی هر کانال خروجی به طور مجزا کنترل خواهید داشت.
نکات مهم هنگام استفاده
• ولتاژ تغذیه را رعایت کنید : محدوده کاری تراشه 2.5 تا 5.5V DC است و نباید ولتاژ بالاتر از محدوده مجاز به آن اعمال شود. تغذیه 5V DC برای دستیابی به توان خروجی بالاتر مناسب است. برای تهیه منبع تغذیه مناسب می توانید به لینک زیر مراجعه نمایید :
ر
• توان منبع تغذیه کافی باشد : در هنگام افزایش صدای خروجی، مصرف جریان نیز افزایش پیدا میکند. بنابراین برای استفاده در توانهای بالاتر، منبع تغذیه باید توانایی تأمین جریان مورد نیاز ماژول را داشته باشد(حداقل 2A).
• خروجی منفی صدا را به GND وصل نکنید : این مهمترین نکته سیمکشی PAM8406 است. خروجیهای بلندگو از نوع تفاضلی و بهصورت Bridge-Tied Load یا BTL هستند و اتصال اشتباه آنها به زمین میتواند باعث آسیب به مدار شود.
• بلندگوی با امپدانس مناسب استفاده کنید : امپدانس پایینتر باعث افزایش جریان و فشار بیشتر روی آمپلیفایر میشود. طبق مشخصات رسمی، شرایط توان 5 وات مربوط به بار 2Ω در 5V و THD=10% در حالت Class-D است. در عین حال استفاده از بلندگو ها با امپدانس (4-8 اهم) نیز با توان روجی صدای متفاوت پشتیبانی میشود. برای درک بهتر به فایل بخش دیتاشیت محصول مراجعه نمایید.
• توان نامی را با توان واقعی اشتباه نگیرید : عبارت 2×5W باید همراه با شرایط تست تفسیر شود. برای مثال، در 5 ولت و بار 4Ω، توان اعلامشده در دیتاشیت حدود 3.14W در هر کانال با THD=10% است؛ در بار 8Ω این مقدار حدود 1.8W است. برای درک بهتر به فایل بخش دیتاشیت محصول مراجعه نمایید.
• به نویز منبع تغذیه توجه کنید : منبع تغذیه نامناسب یا با نویز زیاد میتواند باعث ایجاد هوم، نویز یا صدای ناخواسته در خروجی شود. برای پروژههای صوتی، استفاده از تغذیه پایدار و تا حد امکان با ریپل کم و سیمکشی مناسب اهمیت زیادی دارد.پ
• این مدل از آمپلی فایر فاقد بلوتوث داخلی است. در صورت لزوم برای بلوتوثی کردن ماژول PAM8403 می توانید از ماژول های لینک زیر استفاده نمایید :
• از اتصال کوتاه خروجی جلوگیری کنید : اگرچه تراشه PAM8406 دارای حفاظت در برابر اتصال کوتاه و خاموشی حرارتی است، نباید خروجیهای بلندگو را عمداً اتصال کوتاه کرد یا بهصورت نامناسب به یکدیگر متصل نمود.
• گرمای ماژول را در توان بالا بررسی کنید : تراشه PAM8406 در حالت Class-D بازده بالایی دارد و دیتاشیت حداکثر بازده حدود 90 درصد را اعلام میکند؛ با این حال، هنگام کار در توان بالا همچنان تولید گرما وجود دارد. در چنین شرایطی حتما شرایط تهویه و خنک کاری مناسبی را فراهم کنید.
مشخصات فنی :
مدل تراشه: PAM8406
نوع محصول: ماژول آمپلیفایر صوتی
تعداد کانال: 2 کانال، استریو
نوع تقویتکننده: Class-D
ولتاژ تغذیه: 2.5 تا 5.5 ولت DC
ولتاژ پیشنهادی رایج: 5V DC
جریان مصرفی توصیه شده: حداقل 2A
توان خروجی در 2Ω: حداکثر حدود 5W برای هر کانال در 5V و THD=10% در Class-D
توان خروجی در 4Ω: حدود 3.14W برای هر کانال در 5V و THD=10%
توان خروجی در 8Ω: حدود 1.8W برای هر کانال در 5V و THD=10%
توان خروجی در THD=1%: 4Ω حدود 2.55W برای هر کانال در 5V
نوع ورودی صوتی: آنالوگ
نوع تنظیم صدا: پتانسیومتر و برای هر کانال صدای خروجی مجزاست.
راندمان: تا حدود 90% در Class-D
نسبت سیگنال به نویز (SNR): حدود 90dB
فرکانس سوئیچینگ Class-D: حدود 250kHz
حفاظت اتصال کوتاه: دارد، با بازیابی خودکار
حفاظت حرارتی: دارد
معماری خروجی: BTL (Bridge-Tied Load)
کاربرد: مناسب برای اسپیکر، پروژههای صوتی، MP3 Player، گیرنده بلوتوث و پروژههای DIY
نوع نصب: پین هدر 2.54mm یا لحیمکاری

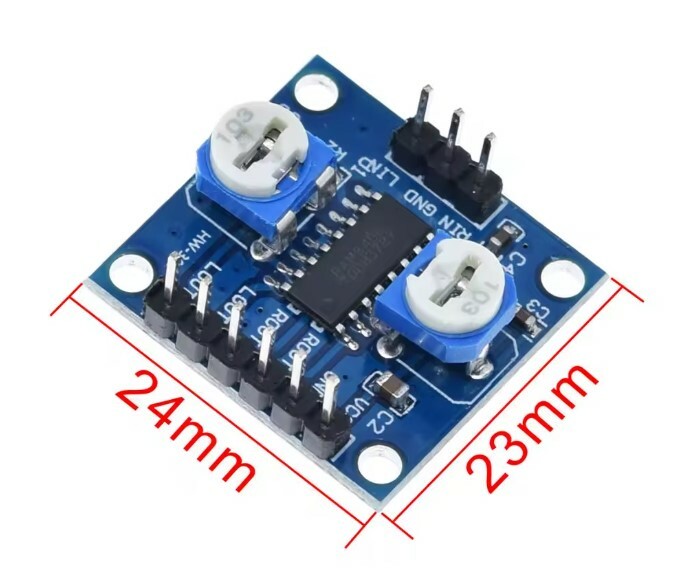

ابعاد: 24mm × 23mm × 10mm
محدوده دمای کاری: -40 تا +85°C
نیاز به هیتسینک: در توان بالا و نزدیک به ماکزیمم، شرایط حرارتی باید بررسی شود.
سوالات متداول:
ماژول آمپلی فایر PAM8406 چیست؟
PAM8406 یک آمپلیفایر صوتی استریو دو کاناله است که برای تقویت سیگنال صوتی و راهاندازی بلندگو در پروژههای الکترونیکی، صوتی و DIY استفاده میشود. این تراشه از نوع Class-D بوده و برای کار با ولتاژ پایین طراحی شده است.
ولتاژ تغذیه PAM8406 چقدر است؟
محدوده تغذیه تراشه PAM8406 طبق دیتاشیت 2.5 تا 5.5 ولت DC است. استفاده از تغذیه 5 ولت برای بسیاری از کاربردها مناسب است و امکان دستیابی به توان خروجی بالاتر را فراهم میکند.
توان خروجی PAM8406 چقدر است؟
توان خروجی به ولتاژ تغذیه، امپدانس بلندگو و میزان اعوجاج صوتی بستگی دارد. در شرایط مشخص دیتاشیت، با تغذیه 5 ولت و بلندگوی 2 اهم، توان خروجی میتواند به حدود 5 وات برای هر کانال برسد. برای بلندگوی 4 اهم حدود 3.14 وات برای هر کانال و برای 8 اهم حدود 1.8 وات برای هر کانال اعلام شده است. برای اطلاعات بیشتر به فایل بخش دیتاشیت محصول مراجعه نمایید.
آیا PAM8406 واقعاً 2×5 وات است؟
عبارت 2×5W برای PAM8406 به شرایط مشخصی مربوط است و نباید آن را توان ثابت در تمام شرایط در نظر گرفت. عدد 5 وات برای هر کانال در دیتاشیت در شرایط 5V، بار 2Ω و THD=10% در حالت Class-D مشخص شده است.
چه بلندگویی برای PAM8406 مناسب است؟
امپدانس بلندگو باید با شرایط کاری ماژول سازگار باشد. بلندگوهای 4 و 8 اهم در کاربردهای متداول مورد استفاده قرار میگیرند. انتخاب امپدانس پایینتر میتواند جریان و توان مورد نیاز آمپلیفایر را افزایش دهد.
آیا میتوان بلندگو را مستقیماً به PAM8406 وصل کرد؟
بله، خروجی PAM8406 برای اتصال مستقیم به بلندگو طراحی شده است؛ اما باید بلندگو با امپدانس و توان مناسب انتخاب شود. هر بلندگو باید به خروجی اختصاصی همان کانال متصل شود:
L+ و L− → بلندگوی چپ
R+ و R− → بلندگوی راست
آیا پایه منفی بلندگو را میتوان به GND وصل کرد؟
خیر. خروجیهای PAM8406 از نوع BTL/تفاضلی هستند. بنابراین L− و R− نباید به GND یا به یکدیگر متصل شوند.
آیا PAM8406 برای اسپیکر بلوتوثی مناسب است؟
بله. میتوان خروجی صوتی یک گیرنده بلوتوث را به ورودی PAM8406 متصل کرد و خروجی آمپلیفایر را به دو بلندگو داد. این ترکیب برای ساخت اسپیکرهای بلوتوثی کوچک بسیار کاربردی است. در صورت لزوم برای بلوتوثی کردن ماژول PAM8403 می توانید از ماژول های لینک زیر استفاده نمایید :
آیا PAM8406 با MP3 Player کار میکند؟
بله. اگر MP3 Player دارای خروجی صوتی مناسب باشد، میتوان خروجی صدای آنالوگ L و R آن را به ورودیهای صوتی PAM8406 متصل کرد و صدای تقویتشده را از طریق بلندگو دریافت کرد.
جریان مصرفی PAM8406 چقدر است؟
جریان مصرفی ثابت نیست و به توان خروجی، ولتاژ تغذیه، امپدانس بلندگو و میزان صدا بستگی دارد. جریان بیباری تراشه در 5 ولت حدود 10mA در حالت Class-D است؛ در هنگام پخش صدا، جریان میتواند بهمراتب بیشتر شود.(حداقل 2A) برای تهیه منبع تغذیه مناسب می توانید به لینک زیر مراجعه نمایید :
آیا PAM8406 به هیتسینک نیاز دارد؟
در توانهای پایین معمولاً نیاز به هیتسینک بزرگ وجود ندارد، زیرا آمپلیفایر Class-D بازده بالایی دارد. با این حال، هنگام کار مداوم در توان خروجی بالا و نزدیک به ماکزیمم، دمای ماژول باید کنترل شود.
آیا میتوان از منبع تغذیه 12 ولت برای PAM8406 استفاده کرد؟
خیر، مستقیماً نباید 12 ولت به PAM8406 اعمال شود. محدوده تغذیه تراشه 2.5 تا 5.5 ولت است. برای استفاده از منبع 12 ولت باید ابتدا ولتاژ را با یک مبدل مناسب به محدوده مجاز کاهش دهید.
آیا PAM8406 محافظ اتصال کوتاه دارد؟
بله. تراشه PAM8406 دارای حفاظت در برابر اتصال کوتاه خروجی و حفاظت حرارتی است. با این حال نباید خروجیها را عمداً اتصال کوتاه کرد یا از سیمکشی نامناسب استفاده نمود.
آیا PAM8406 برای ساخت اسپیکر قابل حمل مناسب است؟
بله. مصرف نسبتاً پایین، ابعاد کوچک و امکان کار با تغذیه 5 ولت باعث میشود PAM8406 برای ساخت اسپیکرهای قابل حمل و پروژههای باتریخور گزینه مناسبی باشد.
تفاوت PAM8406 با آمپلیفایرهای بزرگتر چیست؟
PAM8406 برای پروژههای کمولتاژ و کمحجم طراحی شده است و برای ساخت اسپیکرهای کوچک و تجهیزات صوتی جمعوجور مناسب است. برای راهاندازی بلندگوهای بزرگ و سیستمهای صوتی پرقدرت باید از آمپلیفایر متناسب با توان مورد نیاز استفاده شود.
آیا میتوان دو خروجی PAM8406 را برای افزایش توان با هم ترکیب کرد؟
خیر. خروجیهای کانال چپ و راست را نباید مستقیماً به یکدیگر متصل یا برای ساخت یک کانال مونو با هم ترکیب کرد. اگر به خروجی مونو نیاز دارید، باید سیگنالهای صوتی را در ورودی و با مدار مناسب ترکیب کنید.
مهمترین نکته هنگام سیمکشی PAM8406 چیست؟
مهمترین نکته، توجه به خروجی BTL است. هر بلندگو باید بین مثبت و منفی همان کانال متصل شود و خروجیهای منفی نباید به GND وصل شوند. همچنین رعایت محدوده ولتاژ تغذیه و انتخاب بلندگوی مناسب ضروری است.
