ولت متر_امپر متر پنلی 4 رقمی dc 10A 100V DC

با این ماژول کاربردی می توانید  جریان و ولتاژ را به صورت هم زمان اندازه گیری کیند. این ماژول کوچک می تواند ولتاژ 0 تا 100 ولت و جریان 0 تا 10 آمپر را اندازه گیری کند و بر روی سون سگمنت 4 رقمی نمایش دهد.  برای اندازه گیری ولتا و جریان  به تغذیه  4.5 تا 30 ولت نیاز دارد. به این ماژول کانتکتور دو سیم برای اندازه گیری جریان با سیم های قرمز و مشکی و کانکتور سه سیم، سیم مشکی گراند سیم قرمز تغذیه ماژول و سیم زرد برای اندازه گیری ولتاژ ولتاژ وصل می شود.

کاربرد های ولت متر آمپر متر پنلی:

• استفاده در صنعت
• پروژه های دانشجویی

مزایای ولت متر آمپر متر پنلی:

• سگمنت با کیفیت
• اندازه گیری ولتاژ تا 100
• اندازه گیری آمپر تا 10

معایب ولت متر آمپر متر پنلی:

• یک درصد خطا
• ضد آب نبودن

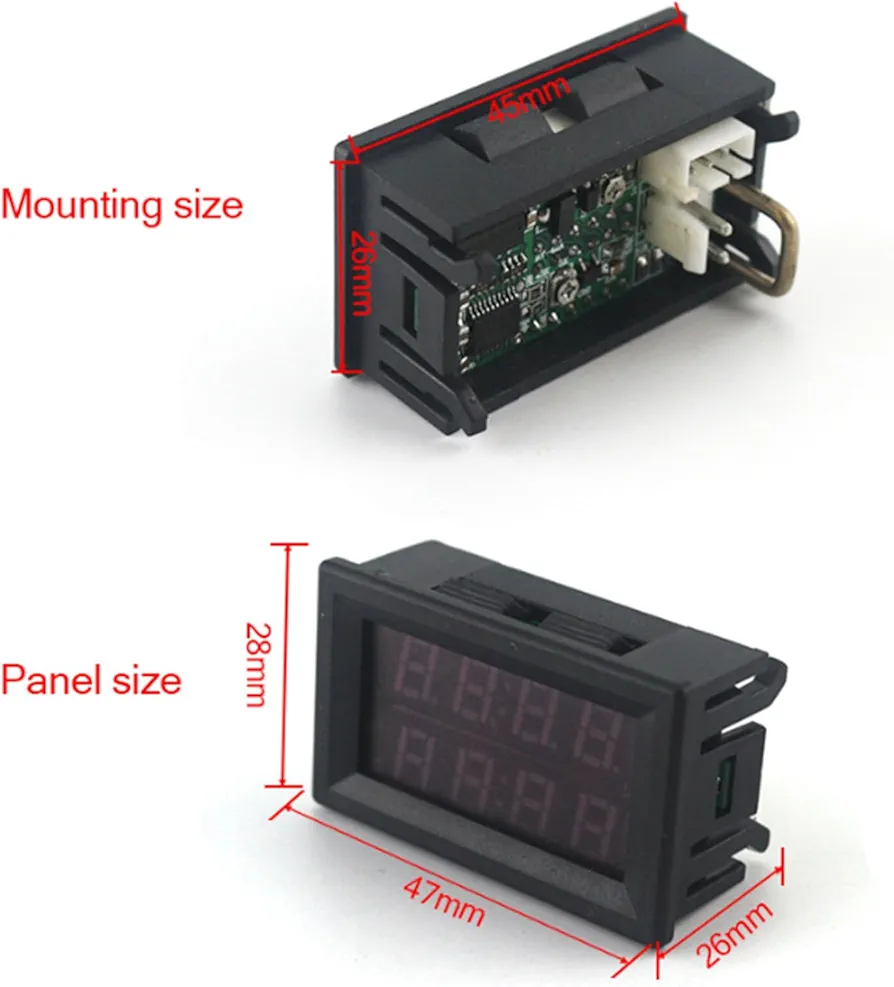

KEY FEATURES OF DUAL DISPLAY 0-100V / 0-10A PANEL METER:

Connections

The meter comes with two wiring harnesses that plug into connectors on the back of the module.

1×3 Wire Harness

The 3-wire small gauge harness is used to supply power to the module and to provide the voltage input for measurement.

Red Wire =     Panel meter power.  Connect to 4.5 to 30VDC

Black Wire =   Panel meter ground

Yellow Wire = Connect to voltage to be monitored

1×2 Wire Harness

The 2-wire large gauge harness is used for measuring current.  The meter connects between the negative lead of the load and ground (low side of the load) for measuring current.

Red Wire =   Connects to the negative lead of the load

Black Wire = Connects to ground

When wiring the module in, there are two basic connection schemes depending on if you want to power the meter from the same power source that you are monitoring or if you are using a separate power supply.  Both are outlined below.

Using the same power supply

If the power supply being monitored is 30V or less, the meter can be powered off the supply that is being monitored.  In this case, it is not necessary to connect the small black wire since the display ground is internally connected to the same point as the thick black wire.

Using a separate power supply

If monitoring a voltage that can go under 4.5V or over 30V, it is necessary to power the meter from a separate isolated power supply.  In this case, the small black wire will need to connect to the ground of that separate power supply.
