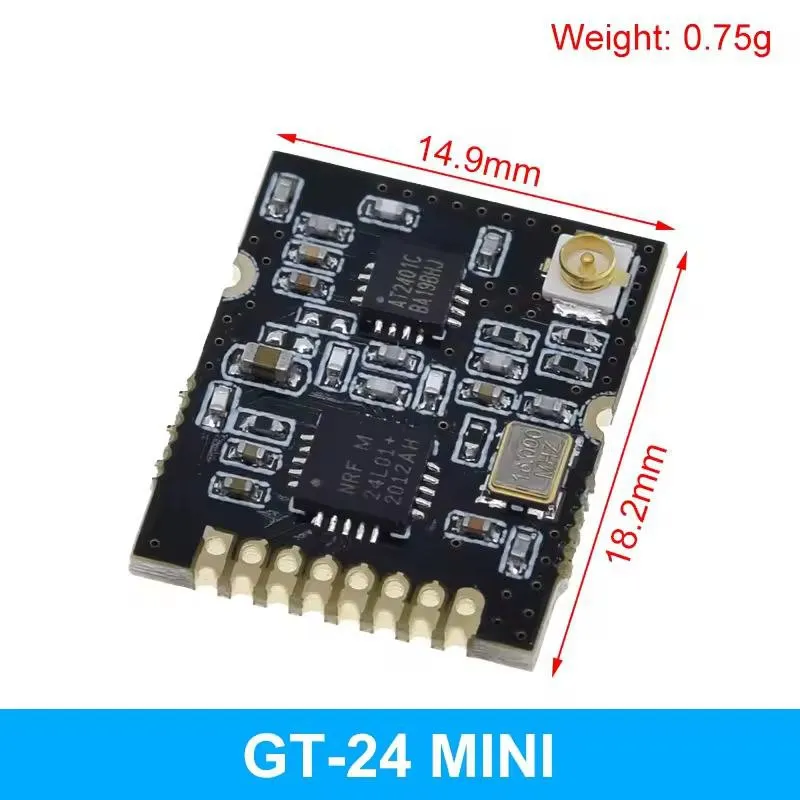

ماژول NRF24L021+PA+LNA مدل MINI GT24 SMD با سوکت IPX

معرفی ماژول NRF24L021+PA+LNA مدل MINI GT24 SMD با سوکت IPX

ماژول فرستنده گیرنده NRF24L01+PA+LNA یک ماژول بی سیم با فرکانس 2.4 گیگاهرتزی است. این ماژول دارای توان 100 میلی واتی و سرعت انتقال داده ها تا 2 مگابیت بر ثانیه را دارد. از دیگر مشخصات فنی این محصول می توان به داشتن آنتن PCB که کیفیت بسیار بالایی دارد اشاره کرد. این ماژول توانایی تطبیق امپدانس دقیق و دارای چیست nRF24L01P می باشد. این چیپست نسبت به مدل nRF24L01 قابلیت های زیادی دارد، این قابلیتهای بیشتر شامل اطمینان بالاتر، سطح توان بیشتر، برد انتقالی طولانی تر و مصرف انرژی کمتر است.

ویژگی­های کلیدی ماژول فرستنده گیرنده NRF24L01+PA+LNA مدل GT-24 Mini

•  قدرت و کیفیت بالا
• چیزی که این ماژول فرستنده و گیرنده را به یک ماژول قدرتمند تبدیل کرده است داشتن تقویت کننده توان RFX2401 و آمپلی فایر دریافت LNA با حساسیت 10dBm است. این ماژول در ISM 2.4 تا 2.5 گیگاهرتز فعالیت دارد. ماژول فرستنده و گیرنده توان انتقال کافی داده ها را دارد.

• مناسب برای مصارف صنعتی و کم جا
•  این محصول می تواند مشخصات طیفی خوب، هارمونیک های کم و تداخل کم کانال را ارایه دهد. این محصول همان طور که از مدل آن مشخص است اندازه کوچکی دارد و برای کسانی که نمی خواهند ماژول اندازه بزرگی داشته باشد این ماژول با توجه به قابلیتهایش بهترین گزینه برای خرید است. ماژول GT-24 Mini استاندارهای لازم برای مصارف صنعتی را دارد.

 جزییات محصول

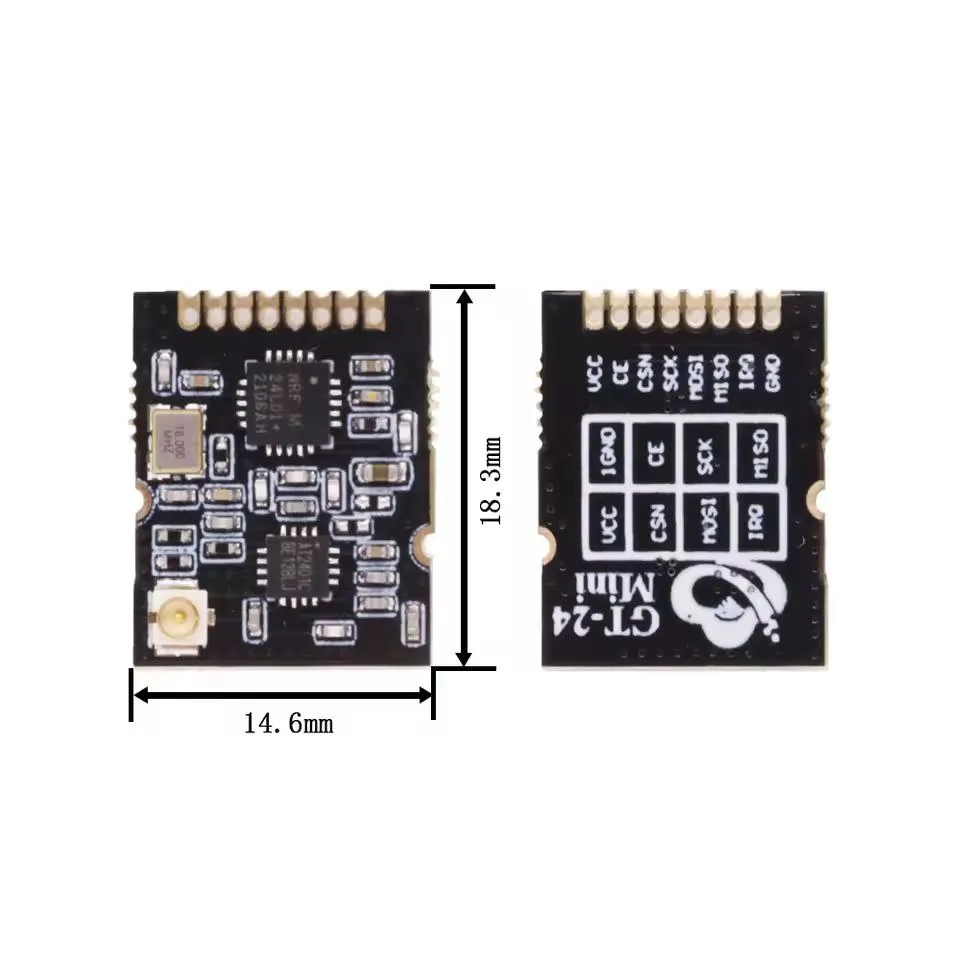

• پین های این ماژول فاصله هایی در حدود 2.54 میلیمتری با آرایش خطی و 1.27 میلیمتری در آرایش پچ است. با این مشخصات شما می توانید این ماژول را برای مدارهای مختلف مورد استفاده قرار دهید. همانطور که قبلا اشاره شد از دیگر مشخصات آن داشتن آنتن PCB داخلی و آنتن ipx خارجی است. این آنتها باعث می شود تا شارژ آن بهبود یابد.

راه اندازی ماژول

راه اندازی و ران کردن این ماژول مانند مدل nRF24L01P می باشد. شما می توانید تنها با مطالعه دفترچه راهنمای این ماژول به راحتی آن را راه اندازی کنید.

راهنمای راه اندازی ماژول

برای راه اندازی کافی است این موارد را به یاد داشته باشید:

• پین CE به پین فعال سازی LNA متصل است و با CE=1 LNA فعال و با CE=0 LNA غیرفعال می شود.
• این عملیات کاملاً منطبق با حالت های انتقال و دریافت nRF24L01 است.
• پین CE می تواند برای مدت طولانی در سطح بالا قرار گیرد، اما ماژول باید ابتدا به حالت POWER DOWN برده شود.
• توصیه می شود پین CE به پورت IO میکروکنترلر متصل شود. پین IRQ می تواند جدا شود و از حالت استعلام SPI برای دریافت وضعیت وقفه استفاده شود. اما استفاده از وقفه خارجی میکروکنترلر توصیه می شود.
