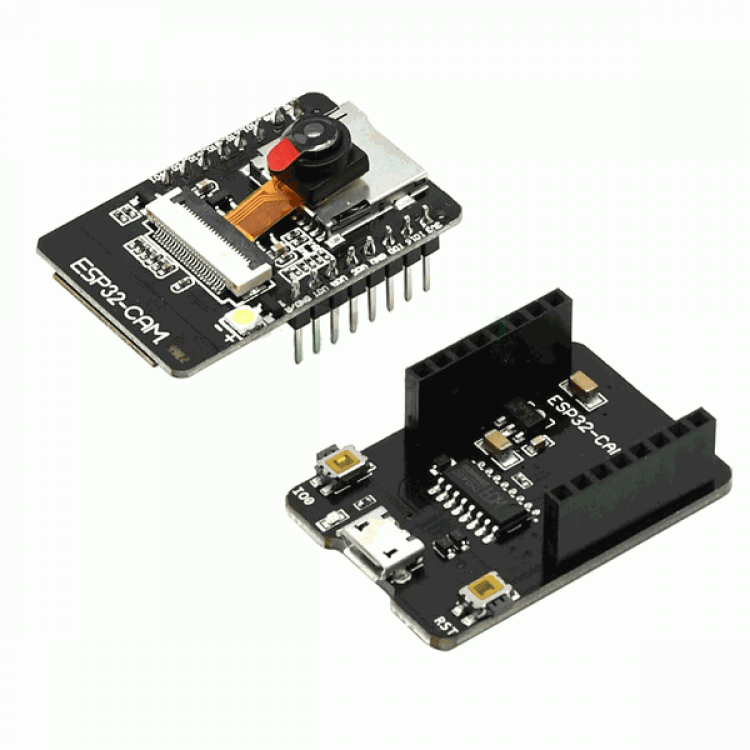

ماژول ESP32-CAM از محصولات espressif ، قابل استفاده در کاربریهای مبتنی بر تصویر در اینترنت اشیا نظیر خانه هوشمند، سیستمهای شناسایی کد QR و ... به همراه برد پروگرامر
روی برد ESP32-CAM یک درگاه TF / MicroSD قرار گرفته است که می‌توان از آن برای ذخیره تصاویر، فایل‌ها و اطلاعات روی کارت حافظه حداکثر تا 4GB و با فرمت FAT 32 استفاده کرد. این قابلیت باعث می‌شود در بسیاری از پروژه‌ها نیازی به ارسال دائمی تصاویر به سرور یا کامپیوتر نباشد. برای مثال، می‌توان سیستم را طوری برنامه‌ریزی کرد که در صورت تشخیص حرکت، یک تصویر ثبت کرده و آن را روی کارت حافظه ذخیره کند.
قلب اصلی این ماژول، تراشه ESP32 است که در نسخه‌های رایج دارای پردازنده دو هسته‌ای Xtensa LX6 با فرکانس کاری حداکثر 240MHz است. این توان پردازشی در کنار WiFi، Bluetooth، PSRAM و دوربین باعث می‌شود ESP32-CAM تنها یک ماژول دوربین ساده نباشد و بتوان از آن به‌عنوان یک پلتفرم کامل برای پروژه‌های IoT و تصویری استفاده کرد.

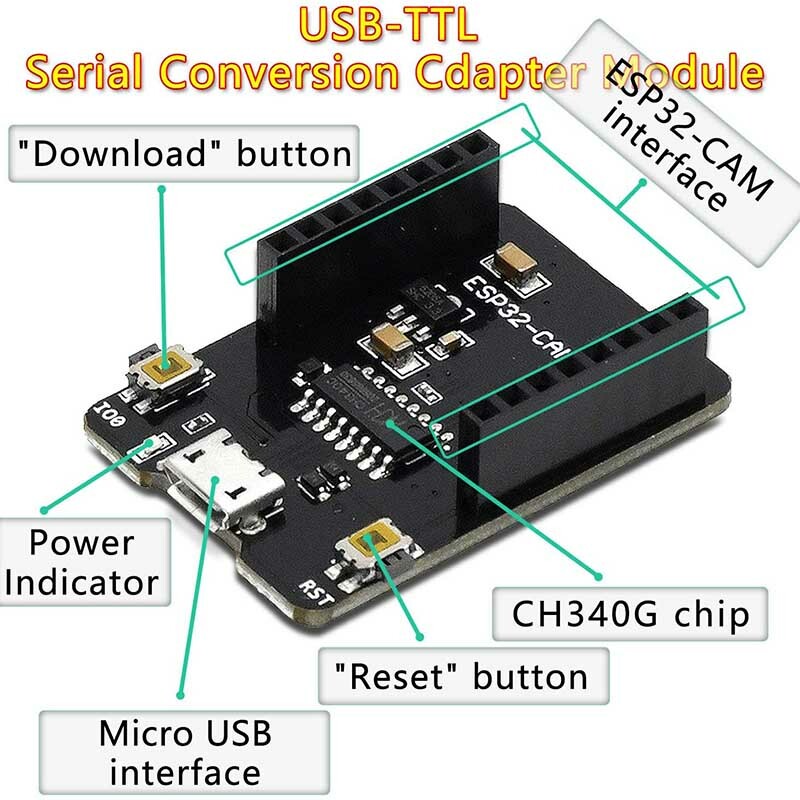

یکی از مزیت‌های این محصول، همراه بودن شیلد پروگرامر (ESP32-CAM-MB) است. برنامه‌ریزی ESP32-CAM بدون پروگرامر اختصاصی نیازمند استفاده از مبدل USB به سریال و اتصال سیم‌های مربوط به تغذیه، RX، TX و GND است. شیلد پروگرامر مخصوص همراه ماژول (ESP32-CAM-MB) این فرآیند را ساده‌تر کرده و امکان اتصال ماژول به کامپیوتر برای آپلود برنامه و توسعه پروژه را فراهم می‌کند.

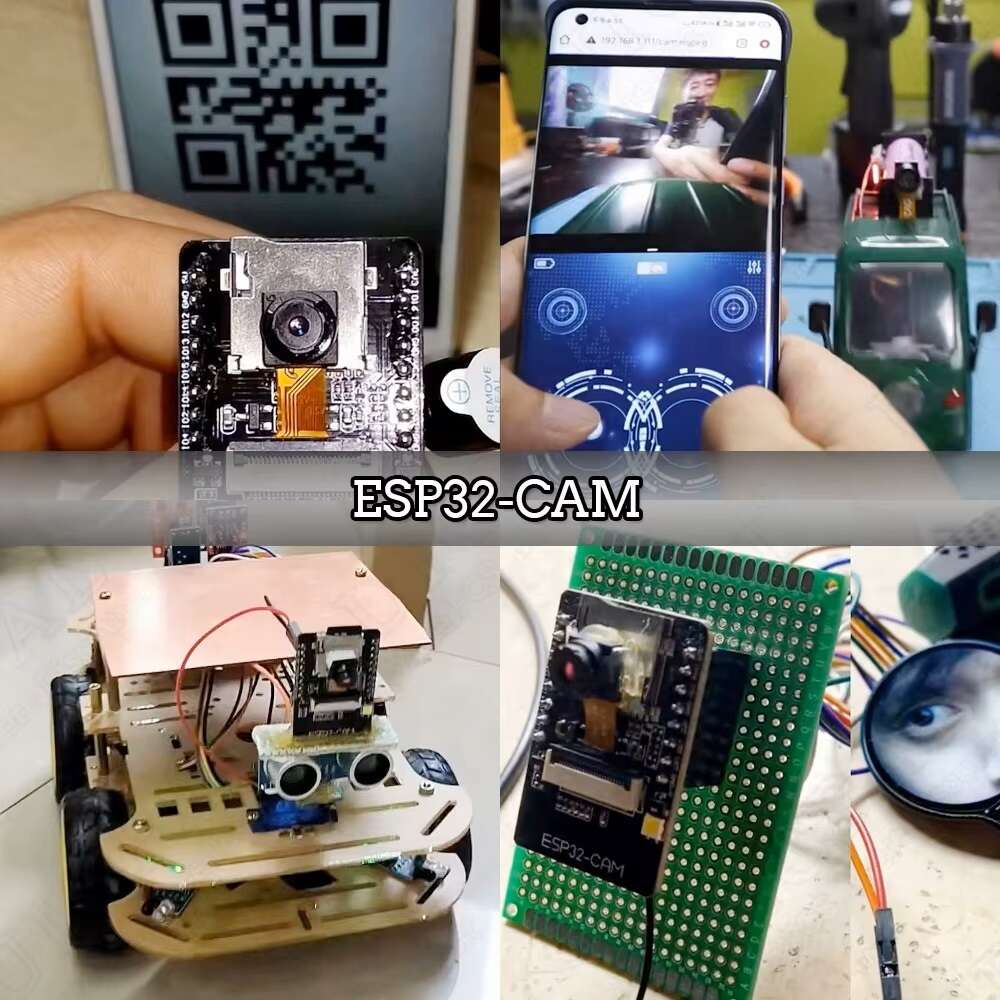

• ساخت دوربین تحت شبکه (IP Camera) و مشاهده تصویر از طریق WiFi
• ساخت دوربین مداربسته و سیستم مانیتورینگ تصویری
• ساخت دوربین بی‌سیم برای پروژه‌های IoT
• ثبت و ذخیره تصاویر روی کارت حافظه MicroSD
• ساخت ربات دوربین‌دار و ربات‌های کنترل‌شونده با WiFi
• طراحی سیستمهای تشخیص حرکت و ثبت تصویر
• ساخت دوربین برای خانه هوشمند
• ساخت دربازکن تصویری و سیستم کنترل تصویری
• ارسال تصاویر از طریق WiFi به کامپیوتر، موبایل یا سرور
• استفاده در پروژه‌های پردازش تصویر و بینایی ماشین
• پروژه‌های آموزشی مبتنی بر ESP32 و Arduino
• ساخت سیستمهای تصویربرداری قابل‌حمل
• استفاده هم‌زمان از دوربین و ارتباط بی‌سیم در پروژه‌های DIY
• ارتباط با تجهیزات مختلف از طریق Bluetooth و BLE
راه‌اندازی ESP32-CAM شامل دو بخش اصلی، یعنی تغذیه برد و آپلود برنامه است. نسخه رایج AI-Thinker فاقد رابط USB داخلی است؛ بنابراین برای پروگرام کردن آن معمولاً به یک مبدل USB به TTL / UART یا پروگرامر مخصوص ESP32-CAM و یا میکروکنترلر با امکان ارتباط سریال نیاز دارید.
1. تغذیه ماژول :
تغذیه برد پروگرامر مخصوص (ESP32-CAM-MB) همراه با ماژول ESP32-CAM از طریق پورت Micro USB به مقدار 5VDC تامین می شود. برای اتصال پروگرامر مخصوص حتما از کابل مناسب با امکان انتقال دیتا استفاده نمایید.
برای تغذیه برد اصلی ESP32-CAM از پایه 5V DC استفاده کنید و حتماً منبع تغذیه پایدار و با حداقل ریپل و نوسان در نظر بگیرید. عملکرد WiFi و دوربین می‌تواند باعث تغییرات جریان مصرفی شود و منبع تغذیه ضعیف ممکن است باعث ریست یا ناپایداری برد شود. داخل ماژول رگولاتور داخلی AS1117 3.3V قرار دارد که ولتاژموردنیاز بخش های 3.3V DC را تامین می کند.
البته اگر منبع تغذیه 3.3V DC پایدار و مناسب دارید میتوانید مستقیما از پایه VCC و یا 3.3V DC روی برد ماژول استفاده نمایید.
جریان مصرفی برد بسته به نوع استفاده فعال بودن قسمت های مختلف مدار متفاوت است و بهتر است بیش از 500mA باشد و مقدار توصیه شده حداقل 2A می باشد.
"زمین مدار فرمان یا میکروکنترلر و یا مدار پروگرمر باید به هم متصل باشند"
2. اتصال مبدل USB به TTL :
برد ESP32-CAM را به طور صحیح از طریق پین هدر های مادگی روی برد پروگرامر مخصوص به برد پروگرامر متصل نمایید. برای درک بهتر به بخش تصاویر محصول مراجعه نمایید.
برای برنامه‌ریزی این ماژول همراه پروگرامر مخصوص با تراشه CH340Gارائه می شود البته می‌توان از مبدل‌هایی مانند FTDI یا سایر مبدل‌های USB به UART/TTL استفاده
کرد. اتصال پایه ها به صورت زیر انجام می شود :
پایه TX مبدل یا میکروکنترلر به پایه UOR ماژول / پایه RX مبدل یا میکروکنترلر به پایه UOT ماژول
پایه GND به زمین مدار پروگرمر و یا میکروکنترلر
برای ESP32-CAM سطح منطقی پایه‌های GPIO و UART/TTL برابر 3.3 ولت است. بنابراین هنگام اتصال مبدل USB به TTL، باید به سطح ولتاژ سیگنال‌های TX و RX توجه شود(خصوصا پایه TX مبدل). اگر برای پروگرام ESP32-CAM از مبدل USB-TTL استفاده می‌کنید، بهتر است مبدلی انتخاب کنید که سطح منطقی TX/RX آن روی 3.3V DC باشد.
از آنجاییکه تراشه برد پروگرامر مخصوص این ماژول (ESP32-CAM-MB) از نوع CH340G است در صورتیکه توسط کامپیوتر شناسایی نشد باید مراحل زیر را انجام دهید :
• نصب درایور CH340
ابتدا درایور مبدل USB به سریال CH340/CH340G را روی کامپیوتر نصب کنید. پس از اتصال برد با کابل Micro USB، باید یک پورت سریال جدید در بخش Device Manager ویندوز مشاهده شود.
لینک نصب درایور CH340G :
لینک را در نرم افزار CHROME باز کنید و از قابلیت ترجمه صفحه زبان انگلیسی را انتخاب نمایید.
• اگر درایور CH340G روی لپ‌تاپ نصب نشود یا پس از نصب، برد پروگرامر مخصوص شناسایی نشود، معمولاً یکی از موارد زیر علت مشکل است:
1. از کابل USB مناسب استفاده کنید
بسیاری از کابل‌های Micro USB فقط برای شارژ هستند و خطوط انتقال داده ندارند. ابتدا با یک کابل Data سالم تست کنید.
2. درایور رسمی CH340 را نصب کنید
درایور را از وب‌سایت رسمی سازنده دانلود و نصب کنید:
WCH (سازنده CH340): https://www.wch.cn/downloads/CH341SER_EXE.html
لینک را در نرم افزار CHROME باز کنید و از قابلیت ترجمه صفحه زبان انگلیسی را انتخاب نمایید.
پس از نصب، سیستم را یکبار Restart کنید.
3. بررسی Device Manager (ویندوز)
اگر در Device Manager یکی از موارد زیر را در قسمت Ports ویا Other Devices مشاهده کردید:
Unknown Device
USB2.0-Serial
CH340 با علامت زرد
روی آن راست‌کلیک کرده و Update Driver یا Uninstall Device را انتخاب کنید، سپس دوباره درایور را نصب کنید.
4. استفاده از پورت USB دیگر
گاهی برخی پورت‌های USB یا هاب‌های USB باعث بروز مشکل می‌شوند. برد را مستقیماً به یکی از پورت‌های اصلی لپ‌تاپ متصل کنید.
5. غیرفعال کردن Driver Signature Enforcement (ویندوز 10 و 11)
در برخی نسخه‌های ویندوز، درایورهای قدیمی CH340 به دلیل امضای دیجیتال نصب نمی‌شوند. در این حالت:
سیستم را در حالت Advanced Startup راه‌اندازی کنید.
گزینه Disable Driver Signature Enforcement را انتخاب کنید.
سپس مجدداً درایور را نصب کنید.
6. بررسی سلامت برد
اگر پس از اتصال:
LED پاور روشن نمی‌شود، احتمال خرابی کابل، پورت USB یا خود برد وجود دارد.
LED روشن می‌شود ولی پورت COM ایجاد نمی‌شود، مشکل معمولاً از درایور یا تراشه CH340 است.
7. بررسی سیستم‌عامل
در Windows 10 و Windows 11 معمولاً درایور CH340 به‌صورت خودکار از طریق Windows Update نصب می‌شود. اگر این اتفاق نیفتاد، آخرین نسخه درایور WCH را به‌صورت دستی نصب کنید.
8. تست روی یک کامپیوتر دیگر
اگر برد روی یک سیستم دیگر بدون مشکل شناسایی شد، ایراد از تنظیمات یا درایور لپ‌تاپ شماست، نه از برد.
می توانید برای تهیه مبدل USB به TTL با تراشه های دیگر ازطریق لینک زیر اقدام به بررسی و تهیه نمایید :
نکته: اتصال TX و RX باید به‌صورت ضربدری انجام شود؛ یعنی TX مبدل به RX برد و RX مبدل به TX برد متصل شود.
این ماژول نسخه دیگری هم دارد که دارای ماژول بدون پروگرامر است و در صورت لزوم می توانید از طریق لینک زیر مشاهده و تهیه نمایید :
3. ورود به حالت پروگرام
برای قرار دادن ESP32-CAM در حالت Bootloader، معمولاً باید پایه IO0 را به GND متصل کنید که برای این کار کافیست دکمه IO0 روی برد پروگرمر مخصوص و همراه ماژول را (ESP32-CAM-MB) فشار دهید و یکبار منبع تغذیه را قطع و وصل کنید تا حالت پروگرام فعال شود. پس از آپلود موفق برنامه:
1. اتصال IO0 به GND را قطع کنید.
2. برد را با فشردن دکمه RST (RESET) یکبار ریست کنید.
3. برنامه آپلودشده اجرا خواهد شد.
4. برنامه‌ریزی با Arduino IDE
برد ESP32-CAM را می‌توان با Arduino IDE برنامه‌ریزی کرد. پس از نصب پشتیبانی ESP32 در Arduino IDE، برد مناسب ESP32-CAM را انتخاب کرده و برنامه موردنظر را روی آن آپلود کنید.
برای این کار از مراحل زیر استفاده نمایید :
1. نصب Arduino IDE
ابتدا آخرین نسخه Arduino IDE را روی کامپیوتر نصب کنید. بعد از اجرای برنامه، وارد مسیر زیر شوید:
File → Preferences → Additional boards manager URLs
آدرس زیر را وارد کنید، این همان URL رسمی Stable برای پکیج Arduino-ESP32 است:
"در صورت مشکل در باز شدن لینک ها از فیلتر شکن استفاده نمایید."
2. نصب پکیج ESP32
حالا از طریق مسیر زیر وارد Boards Manager شوید.
Tools → Board → Boards Manager
در قسمت جستجو عبارت زیر را بنویسید:
esp32
سپس پکیج:
esp32 by Espressif Systems
را پیدا کرده و روی Install بزنید.
پس از پایان نصب، Arduino IDE را یکبار ببندید و دوباره اجرا کنید. مستندات رسمی Espressif نیز نصب پلتفرم ESP32 از طریق Boards Manager و سپس انتخاب برد را توصیه می‌کند.
3. انتخاب برد ESP32-CAM
بعد از نصب، از منوی:
Tools → Board → ESP32 Arduino
لیست بردهای ESP32 را باز کنید. برای نسخه رایج AI-Thinker ESP32-CAM، اگر گزینه اختصاصی آن در نسخه نصب‌شده Arduino-ESP32 شما وجود دارد، همان AI Thinker ESP32-CAM را انتخاب کنید.
اگر گزینه اختصاصی را نمی‌بینید، می‌توان از گزینه عمومی مناسب تراشه یعنی ESP32 Dev Module استفاده کرد؛ مستندات Espressif نیز در صورت نبودن برد موردنظر، استفاده از برد عمومی مناسب خانواده تراشه را مطرح می‌کند.
4. تنظیمات پیشنهادی برای ESP32-CAM
پس از انتخاب برد، وارد Tools شوید. برای نسخه رایج AI-Thinker، تنظیمات را بررسی کنید:
گزینه مقدار پیشنهادی
Board AI Thinker ESP32-CAM
Upload Speed 115200
Flash Frequency 40MHz
Partition Scheme Default یا گزینه متناسب با پروژه
Port COM مربوط به USB-TTL
PSRAM در نسخه‌های دارای PSRAM فعال باشد
تنظیمات دقیق ممکن است بسته به نسخه Arduino-ESP32 و نوع برد متفاوت باشد؛ Espressif نیز تأکید می‌کند که تنظیمات Tools باید با ویژگی‌های سخت‌افزاری برد، از جمله Flash و PSRAM، مطابقت داشته باشد.
اگر هیچ COM Port جدیدی ظاهر نشد، احتمالاً مشکل از درایور USB-TTL، کابل USB یا خود مبدل است. برای این کار به قسمت Device Manager کامپیوتر مراجعه کرده و در قسمت Ports و یا OtherDevices به دنبال درایور و یا دستگاه دارای علامت خطا و یا نصب نشده باشید.
5. اتصال ESP32-CAM به USB-TTL
چون خود برد اصلی ESP32-CAM معمولاً USB داخلی برای پروگرام ندارد، برای آپلود برنامه به مبدل USB به TTL نیاز دارید.
که یا از پروگرمر مخصوص همراه با ماژول (ESP32-CAM-MB) که برای این کار طراحی شده است استفاده نمایید و یا خود برد اصلی ESP32-CAM را به مبدل TTL میکروکنترلر یا برد فرمان با شرایط زیر متصل نمایید.
مثلا در آردوینو پایه های زیر را به پایه های سریال آردوینو متصل کنید.
ESP32-CAM آردوینو
GND GND
U0R / RX TX
U0T / TX RX
5V 5V
نکته بسیار مهم: سطح منطقی UART در ESP32 مقدار 3.3V است. بنابراین USB-TTL باید خروجی منطقی 3.3V داشته باشد. مقدار 5V را به پایه RX/TX یا GPIOهای ESP32-CAM ندهید.
6. قرار دادن ESP32-CAM در حالت پروگرام
قبل از آپلود، پایه GPIO0 / IO0 را به GND وصل کنید. سپس برد را Reset کنید یا یکبار تغذیه را قطع و وصل کنید. حالا ESP32-CAM وارد حالت Programming/ Bootloader می‌شود.
8. اجرای اولین برنامه
برای تست اولیه میتوانید از نمونه آماده دوربین استفاده کنید. مسیر معمول:
File → Examples → ESP32 → Camera → CameraWebServer

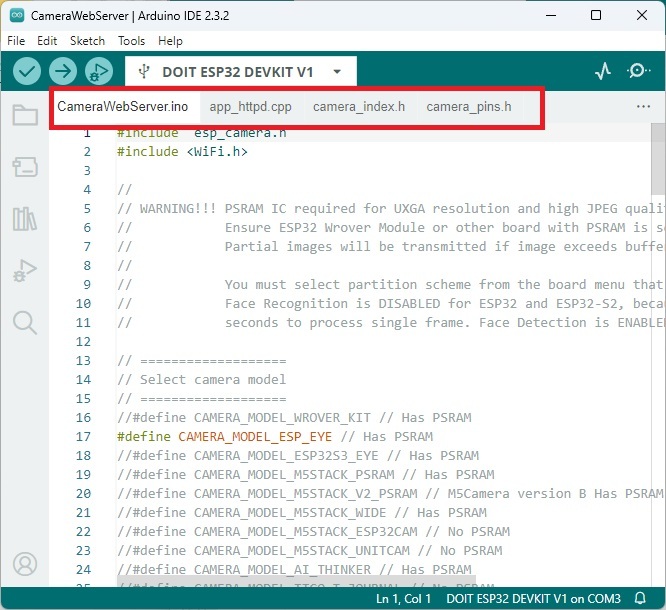

در کد نمونه، مدل دوربین را روی AI-Thinker قرار دهید:
#define CAMERA_MODEL_AI_THINKER
برای این کار کافیست علامت // را از کنار هر مدل دوربین برداشته و با علامت # جایگزین کنید.
نمونه CameraWebServer در پروژه Arduino-ESP32 برای بردهای دوربین‌دار استفاده می‌شود و AI-Thinker ESP32-CAM نیز در این پروژه پشتیبانی می‌شود.
سپس اطلاعات WiFi را در کد وارد کنید:
const char* ssid = "نام_WiFi";
const char* password = "رمز_WiFi";
9. آپلود برنامه
حالا روی دکمه Upload کلیک کنید. ممکن است Arduino IDE هنگام اتصال به برد پیام‌هایی مانند Connecting نمایش دهد. اگر آپلود شروع نشد، در حالی که IO0 به GND متصل است، یکبار دکمه RST روی ESP32-CAM را فشار دهید. پس از شناسایی برد، فرآیند آپلود ادامه پیدا می‌کند.
10. اجرای برنامه بعد از آپلود
وقتی آپلود با موفقیت تمام شد؛ IO0 را از GND جدا کنید. سپس یکبار دکمه RST را بزنید.
"این مرحله مهم است؛ چون اگر IO0 همچنان به GND متصل باشد، برد دوباره وارد حالت برنامه‌ریزی می‌شود".

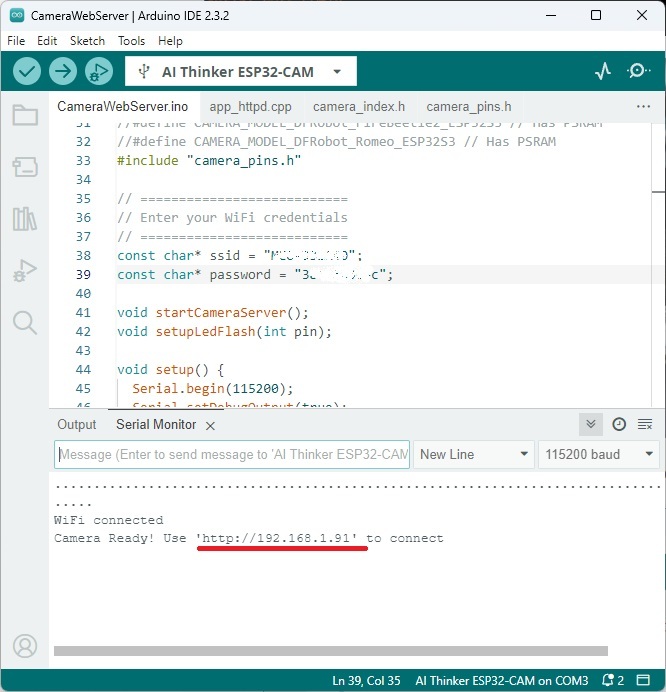

11. مشاهده تصویر دوربین
حالا از مسیر Tools → Serial Monitor مانیتور سریال را باز کنید. سرعت را روی 115200 baud قرار دهید. اگر برنامه به WiFi متصل شده باشد، معمولاً آدرس IP مربوط به ESP32-CAM در خروجی سریال نمایش داده می‌شود.
برای مثال:
WiFi connected!
Camera Ready!
Use 'http://192.168.1.100' to connect
"آدرس IP نمایش داده‌شده را در مرورگر کامپیوتر یا موبایل وارد کنید".
صفحه Camera Web Server باز می‌شود و میتوانید تصویر دوربین را مشاهده کنید.
• اگر Upload روی Connecting گیر کرد و دچار مشکل شد :
این مشکل در ESP32-CAM بسیار رایج است. این موارد را به‌ترتیب بررسی کنید:
1. IO0 به GND متصل باشد.
2. یکبار RST را بزنید.
3. بررسی کنیدTX و RX را ضربدری وصل کرده باشید.
4. پورت COM صحیح انتخاب شده باشد.
5. USB-TTL از Logic Level 3.3V استفاده کند.
6. تغذیه پایدار با حداقل ریپل و جریان دهی مناسب باشد.
7. بعد از آپلود، IO0 را از GND جدا کنید. (در برد پروگرامر مخصوص با تغییر وضعیت دکمه IO0)
8. سپس دوباره RST را بزنید. Espressif نیز در راهنمای رسمی اشاره می‌کند که هنگام آپلود بعضی بردها ممکن است نیاز باشد دکمه Boot نگه داشته شود یا برد وارد حالت دانلود شود.
9. برای اطلاعات بیشتر می توانید به لینک زری مراجعه نمایید :
• برای نمونه کدنویسی های بیشتر این ماژول با آردوینو میتوانید به فایل بخش دیتاشیت محصول و یا لینک های زیر مراجعه نمایید :
"در صورت مشکل در باز شدن لینک ها از فیلتر شکن استفاده نمایید."
• به ولتاژ پایه‌های GPIO دقت کنید: منطق GPIOهای ESP32 در سطح 3.3V است؛ بنابراین اتصال مستقیم سیگنال 5V به GPIO می‌تواند به تراشه آسیب بزند.
• تغذیه پایدار استفاده کنید: استفاده از منبع 5V مناسب و سیم‌کشی کوتاه و مطمئن، به‌خصوص هنگام فعال بودن WiFi و دوربین، اهمیت زیادی دارد.
• پایهIO0 را بعد از پروگرام آزاد کنید: اگر IO0 همچنان به GND متصل باشد، برد در ریست‌های بعدی مجدداً وارد حالت برنامه‌ریزی می‌شود.
• اتصال TX و RX را اشتباه نکنید: پایه TX مبدل باید به RX برد و پایه RX مبدل به TX برد متصل شود.
• کابل دوربین را با احتیاط نصب کنید: فلت دوربین و کانکتور آن ظریف هستند و فشار یا نصب اشتباه و حتی تاشدن می‌تواند باعث قطع شدن تصویر شود.
• کارت MicroSD مناسب استفاده کنید: کارت حافظه ناسالم یا ناسازگار می‌تواند باعث خطا هنگام ذخیره تصویر یا ناپایداری برنامه شود. دقت کنید که کارت حافظه دارای فرمت FAT32 باشد و این ماژول حداکثر 4GB را پشتیبانی می کند.
• آنتن را مسدود نکنید: در صورت استفاده از آنتن PCB داخلی، قرار دادن برد در محفظه فلزی یا نزدیک قطعات فلزی بزرگ می‌تواند کیفیت ارتباط WiFi را کاهش دهد.
• اتصال آنتن خارجی : در صورت لزوم برای اتصال آنتن خارجی می توانید از آنتن وایفای سازگار با پهنای باند 2.4GHz و رابط IPEX / U.FL می توانید استفاده کنید که در لینک های زیر امکان مشاهده و تهیه وجود دارد:
• همه GPIOها آزاد نیستند: به دلیل استفاده تعدادی از پایه‌های ESP32 برای دوربین و MicroSD، تعداد GPIOهای قابل استفاده در پروژه محدودتر از یک ESP32 معمولی است. قبل از اتصال سنسور یا ماژول جانبی، پین‌آوت نسخه برد را بررسی کنید.
• نسخه برد را بررسی کنید: ESP32-CAM در بازار با نسخه‌ها و تولیدکنندگان مختلف عرضه می‌شود و ممکن است در مقدار Flash، PSRAM، نوع دوربین یا پین‌آوت تفاوت‌هایی وجود داشته باشد. مشخصات فوق عمدتاً مربوط به نسخه رایج AI-Thinker ESP32-CAM است.
| نام محصول | ماژول دوربین ESP32-CAM همراه با پروگرامر مخصوص |
|---|---|
| مدل رایج | AI-Thinker ESP32-CAM |
| پردازنده اصلی | ESP32 |
| معماری CPU | Xtensa dual-core 32-bit LX6 |
| حداکثر فرکانس CPU | 240MHz |
| حافظه SRAM داخلی | 520KB |
| حافظه PSRAM | 4MB در نسخه رایج ESP32-CAM |
| حافظه Flash | معمولاً 4MB (32Mbit) |
| سنسور دوربین | OV2640 |
| رزولوشن دوربین | 2MP |
| حداکثر رزولوشن تصویر | 1600 × 1200 پیکسل |
| رابط دوربین | Parallel DVP |
| استاندارد WiFi | IEEE 802.11 b/g/n |
| باند WiFi | 2.4GHz |
| حداکثر نرخ اسمی | 802.11n تا 150Mbps |
| نوع Bluetooth | Bluetooth 4.2 BR/EDR |
| Bluetooth Low Energy (BLE) | دارد |
| کارت حافظه | MicroSD / TF |
| فرمت قابل پشتیبانی کارت حافظه | FAT32 |
| حجم حافظه SD | 4GB |
| رابط کارت SD | SD/SDIO |
| LED فلش دوربین | دارد |
| رابط پروگرام | UART / Serial |
| USB داخلی | ندارد |
| سطح منطقی GPIO و UART | TTL 3.3V DC |
| ولتاژ ورودی برد اصلی ESP32-CAM | 3.3 تا 5V DC (توصیه شده 5V DC از طریق پایه 5V) |
| جریان مصرفی | بیش از 500mA (توصیه شده حداقل 2A) |
| رابط های جانبی | UART، SPI، I2C، PWM، ADC و ... |
| پایه های GPIO قابل استفاده | محدود به دلیل استفاده پایه‌ها توسط دوربین و MicroSD |
| آنتن WiFi | آنتن PCB داخلی دارد و برای برد بیشتر امکان نصب آنتن خارجی نیز وجود دارد |
| فرکانس آنتن | 2.4GHz |
| امپدانس مسیر RF | 50Ω |
| ابعاد تقریبی برد اصلی و پروگرامر مخصوص | حدود 27 × 40.5 میلی‌متر |
| محدوده دمای کاری | 40 تا +85 درجه سانتی‌گراد |
| سیستم برنامه نویسی | Arduino IDE، ESP-IDF و سایر محیط‌های سازگار |
| کاربرد اصلی | دوربین WiFi، IoT، مانیتورینگ، رباتیک و پردازش تصویر |
| نام برد | ESP32-CAM-MB |
| نوع محصول | شیلد پروگرامر و مبدل USB به TTL |
| کاربرد اصلی | پروگرام و تغذیه ESP32-CAM |
| تراشه USB به Serial | CH340C / CH340G |
| رابط اتصال به کامپیوتر | Micro USB |
| پروتکل ارتباطی | USB to TTL با سطح منطقی 3.3V DC |
| کلید ریست | RST |
| کلید Boot | BOOT / IO0 |
| حالت پروگرام | Download / Flash Mode |
| اتصال به ESP32-CAM | اتصال مستقیم از طریق پین هدرهای برد |
| تغذیه | از طریق Micro USB |
| سازگاری | مناسب برای ESP32-CAM و بردهای سازگار |
| نیاز به FTDI خارجی | خیر، در حالت استفاده از پروگرامر |
| کاربرد آموزشی | بسیار مناسب |
| کاربرد توسعه ای | پروگرام و تست مکرر ESP32-CAM |
ماژول ESP32-CAM چیست؟
بردESP32-CAM یک برد توسعه کوچک مبتنی بر تراشه ESP32 است که امکاناتی مانند دوربین OV2640، WiFi، Bluetooth، PSRAM و درگاه MicroSD را در اختیار کاربر قرار می‌دهد.
دوربین ESP32-CAM چند مگاپیکسل است؟
نسخه رایج ESP32-CAM از دوربین OV2640 با رزولوشن 2 مگاپیکسل استفاده می‌کند و حداکثر رزولوشن تصویر آن 1600×1200 پیکسل است.
آیا ESP32-CAM WiFi دارد؟
بله. این ماژول دارای WiFi داخلی در باند 2.4GHz است و می‌توان از آن برای ارسال تصویر، ساخت دوربین تحت شبکه و پروژه‌های اینترنت اشیا استفاده کرد.
نسخه بلوتوث ESP32-CAM چیست؟
تراشه ESP32 در نسخه رایج این برد از Bluetooth 4.2 و Bluetooth Low Energy (BLE) پشتیبانی می‌کند.
آیا ESP32-CAM امکان کار با کارت حافظه دارد؟
بله. روی برد یک درگاه MicroSD / TF قرار گرفته که برای ذخیره تصاویر، ویدئو و اطلاعات پروژه قابل استفاده است.
آیا ESP32-CAM می‌تواند تصویر را از طریق WiFi ارسال کند؟
بله. می‌توان ماژول را به شبکه WiFi متصل کرد و با استفاده از برنامه مناسب، تصاویر دوربین را از طریق شبکه برای موبایل، کامپیوتر یا سرور ارسال کرد.
آیا ESP32-CAM برای ساخت دوربین مداربسته مناسب است؟
بله. قابلیت WiFi و دوربین OV2640 باعث شده این برد برای ساخت دوربین تحت شبکه، سیستم مانیتورینگ و پروژه‌های نظارتی DIY گزینه مناسبی باشد.
آیا ESP32-CAM با Arduino IDE برنامه‌ریزی می‌شود؟
بله. ESP32-CAM با Arduino IDE و سایر میکرو کنترلر ها قابل برنامه‌ریزی است و نمونه‌کدهای آماده‌ای مانند CameraWebServer برای آن وجود دارد.
آیا ESP32-CAM پورت USB دارد؟
در نسخه رایج AI-Thinker ESP32-CAM پورت USB داخلی برای پروگرام وجود ندارد. برای آپلود برنامه معمولاً باید از مبدل USB به TTL/UART یا پروگرامر مخصوص ESP32-CAM استفاده شود. البته برای تهیه ماژول ESP32-CAM به همراه پروگرمر می توانید از طریق لینک زیر اقدام نمایید :
خرید ماژول ESP32-CAMERA همراه با دوربین OV2640 با شیلد پروگرامر
آیا برد پروگرامر همراه محصول است؟
بله. این محصول همراه با شیلد پروگرامر ESP32-CAM-MB ارائه می‌شود و برای اتصال ESP32-CAM به کامپیوتر و برنامه‌ریزی آن کاربرد دارد.
برد ESP32-CAM-MB چه کاری انجام می‌دهد؟
این برد به‌عنوان مبدل USB به TTL عمل می‌کند و امکان پروگرام کردن ESP32-CAM از طریق Micro USB را فراهم می‌کند. نسخه‌های رایج این پروگرامر از تراشه‌هایی مانند CH340 استفاده می‌کنند.
آیا برای پروگرام ESP32-CAM به مبدل USB-TTL جداگانه نیاز است؟
در صورتی که ESP32-CAM-MB همراه محصول باشد، برای پروگرام معمولی نیازی به مبدل USB-TTL یا FTDI جداگانه ندارید.
آیا پروگرامر ESP32-CAM-MB دارای دکمه Reset است؟
بله. نسخه‌های رایج این شیلد دارای کلید RST هستند که برای ریست کردن ESP32-CAM استفاده می‌شود.
دکمه BOOT یا IO0 روی پروگرامر چه کاربردی دارد؟
این کلید برای قرار دادن ESP32 در حالت Bootloader/Download هنگام برنامه‌ریزی استفاده می‌شود. در فرآیند فلش کردن ESP32، GPIO0 باید در وضعیت مناسب قرار داشته باشد.
برای پروگرام ESP32-CAM چه مبدل USB-TTL مناسب است؟
بهتر است از مبدل USB-TTL دارای سطح منطقی 3.3V استفاده شود. پایه‌های TX و RX مربوط به ESP32 در سطح منطقی 3.3V کار می‌کنند.
برای پروگرام ESP32-CAM پایه IO0 چه کاربردی دارد؟
برای ورود ESP32-CAM به حالت برنامه‌ریزی، معمولاً باید GPIO0 یا IO0 به GND متصل شود و سپس برد Reset شود. پس از پایان آپلود، IO0 باید از GND جدا شده و برد مجدداً Reset شود.
ولتاژ تغذیه ESP32-CAM چقدر است؟
در نسخه رایج AI-Thinker، ورودی 5V DC برای تغذیه برد در نظر گرفته شده است. با این حال، سطح منطقی GPIOهای ESP32 برابر 3.3V است و نباید 5V مستقیماً به GPIO اعمال شود. البته در صورت تمایل می توانید مستقیما با ولتاژ 3.3V DC و پایه های VCC و یا 3.3VDC برای تغذیه مدار اقدام کنید.
آیا GPIOهای ESP32-CAM پنج ولتی هستند؟
خیر. GPIOهای تراشه ESP32 با منطق 3.3V کار می‌کنند. بنابراین برای اتصال سنسورها و ماژول‌های جانبی باید سطح ولتاژ سیگنال‌ها را در نظر گرفت.
ESP32-CAM چند هسته دارد؟
در نسخه رایج مبتنی بر تراشه اصلی ESP32، پردازنده دو هسته‌ای Xtensa LX6 با فرکانس حداکثر 240MHz است.
حافظه PSRAM در ESP32-CAM چه کاربردی دارد؟
PSRAM حافظه اضافی مورد استفاده برای پردازش داده‌های حجیم، به‌خصوص فریم‌های تصویر دوربین است. نسخه رایج ESP32-CAM معمولاً دارای 4MB PSRAM است.
ESP32-CAM چه مقدار حافظه Flash دارد؟
در نسخه رایج AI-Thinker، حافظه Flash معمولاً 4MB است. البته ظرفیت Flash می‌تواند در نسخه‌های مختلف بازار متفاوت باشد.
آیا می‌توان آنتن خارجی به ESP32-CAM وصل کرد؟
امکان استفاده از آنتن خارجی 2.4GHz وجود دارد. نوع کانکتور و مدار انتخاب آنتن باید با نسخه دقیق PCB مطابقت داشته باشد. برای تهیه آنتن و رابط مناسب می توانید از طریق لینک های زیر اقدام نمایید :
خرید آنتن وای فا 10 سانتی متری مادگی GSM-2DB
خرید رابط نری UFL to SMA – مبدل آنتن IPX به SMA-M – افزایش طول سوکتی ۲۰ سانتی
آنتن خارجی ESP32-CAM چه فرکانسی باید داشته باشد؟
آنتن خارجی باید برای باند 2.4GHz WiFi مناسب باشد و معمولاً از آنتن 50Ω استفاده می‌شود.
آیا ESP32-CAM برای ربات مناسب است؟
بله. اندازه کوچک، WiFi، دوربین و توان پردازشی ESP32 باعث می‌شود این ماژول برای ساخت ربات‌های دوربین‌دار و ربات‌های کنترل‌شونده از طریق WiFi مناسب باشد. برای نومه کدنویسی به لینک زیر مراجعه نمایید :
آیا ESP32-CAM برای پروژه‌های IoT مناسب است؟
بله. ترکیب WiFi، Bluetooth، پردازنده ESP32 و دوربین، این برد را برای پروژه‌های Internet of Things، خانه هوشمند، مانیتورینگ و کنترل از راه دور مناسب می‌کند. برای نومنه کد نویسی به لینک زیر مراجعه نمایید :
ارسال عکس با ESP32-CAM به تلگرام
آیا ESP32-CAM می‌تواند عکس را روی کارت حافظه ذخیره کند؟
بله. با استفاده از درگاه MicroSD و برنامه مناسب می‌توان تصاویر گرفته‌شده توسط دوربین را روی کارت حافظه ذخیره کرد. برای نمونه کدنویسی به لینک زری مراجعه نمایید :
گرفتن عکس با ESP32-CAM و ذخیره در MicroSD
آیا ESP32-CAM می‌تواند تشخیص حرکت انجام دهد؟
بله. با برنامه‌نویسی مناسب می‌توان از داده‌های دوربین برای طراحی سیستمهای تشخیص حرکت و ثبت تصویر هنگام تشخیص رویداد استفاده کرد. برای نمونه کدنویسی به لینک زیر مراجعه نمایید :
ثبت عکس با تشخیص حرکت در ESP32-CAM
آیا ESP32-CAM برای پردازش تصویر مناسب است؟
برای پروژه‌های سبک و متوسط پردازش تصویر مناسب است. وجود پردازنده ESP32 و PSRAM امکان اجرای برخی الگوریتم‌های پردازش تصویر و قابلیت‌های مرتبط با بینایی ماشین را فراهم می‌کند. برای نومه کدنویسی به لینک های زیر مراجعه نمایید :
هنوز دیدگاهی برای این محصول ثبت نشده است. اولین نفر باشید.
