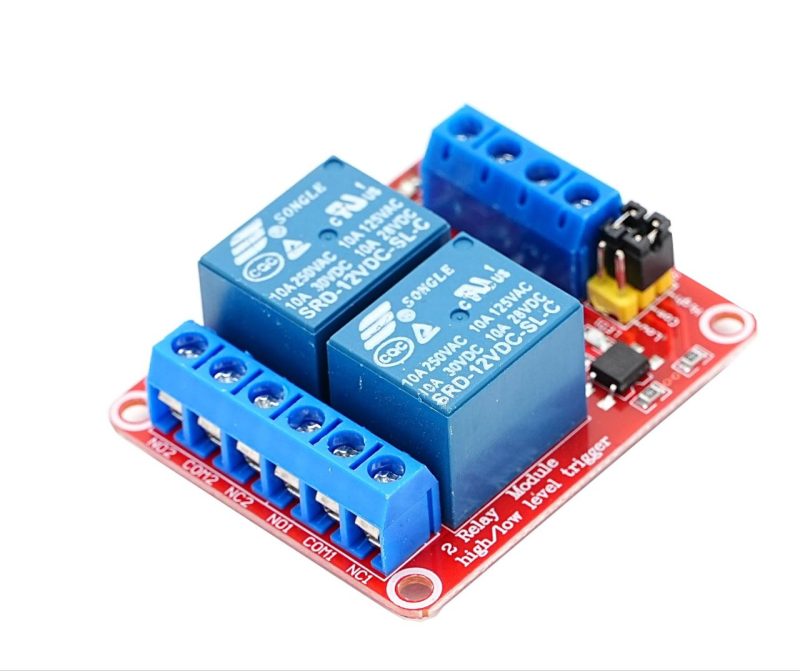

ماژول رله 2 کانال 12 ولت (برد قرمز) با ورودی اپتوکوپلر

ماژول رله 2 کانال 12 ولت با ورودی اپتوکوپلر | برد رله دو کاناله برای آردوینو و اتوماسیون

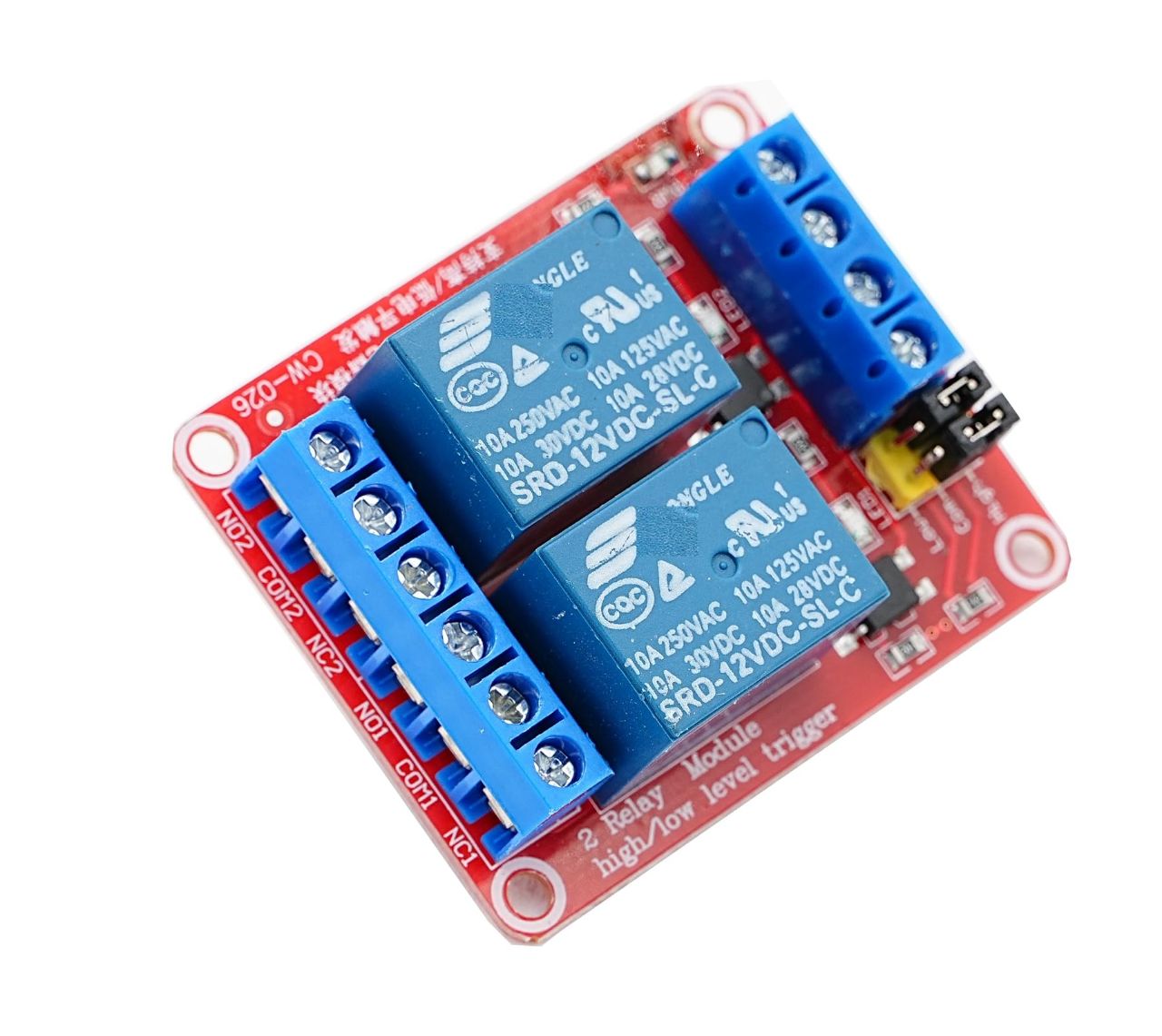

ماژول رله 2 کانال 12 ولت با ورودی اپتوکوپلر یک برد کنترلی کاربردی برای کنترل هم‌زمان دو وسیله الکتریکی از طریق میکروکنترلرها، بردهای توسعه و سیستم‌های اتوماسیون است. این ماژول با استفاده از دو رله مستقل 12V و ورودی‌های کنترلی مجهز به اپتوکوپلر (Optocoupler)، امکان قطع و وصل بارهای الکتریکی را با استفاده از یک سیگنال فرمان کم‌ولتاژ فراهم می‌کند.
یکی از مهم‌ترین ویژگی‌های این ماژول رله دو کاناله 12 ولت، امکان کنترل مستقل دو خروجی است. هر کانال ورودی فرمان جداگانه‌ای دارد و می‌توان آن را بدون وابستگی به کانال دیگر فعال یا غیرفعال کرد.به‌عنوان مثال، در یک پروژه هوشمندسازی می‌توان از یک کانال برای کنترل لامپ و از کانال دیگر برای کنترل فن، پمپ آب، شیر برقی یا سایر تجهیزات استفاده کرد.
وجود اپتوکوپلر در بخش ورودی باعث می‌شود سیگنال فرمان از مدار کنترل به بخش رله منتقل شود و ارتباط الکتریکی مستقیم بین قسمت کنترل و مدار تحریک رله کاهش یابد. این ویژگی می‌تواند به کاهش تأثیر نویز و افزایش ایمنی مدار کنترل کمک کند.با این حال، برای بار های حساس و یا کاربرد های خاص میزان ایزولاسیون واقعی به طراحی کامل برد، نحوه سیم‌بندی تغذیه و ساختار مدار بستگی دارد و نباید صرفاً وجود اپتوکوپلر را به‌معنای ایزولاسیون کامل در تمام شرایط دانست. پایه‌های ورودی و ترمینال‌های خروجی روی برد به‌صورت مشخص قرار گرفته‌اند و اتصال آن به مدار کنترل و مصرف‌کننده‌ها به‌سادگی انجام می‌شود. همچنین LEDهای روی برد در بسیاری از نسخه‌ها وضعیت فعال شدن رله‌ها را نمایش می‌دهند و به عیب‌یابی و بررسی عملکرد مدار کمک می‌کنند.
کنتاکت‌های رله در ماژول رله دو کاناله 12 ولت از مدار فرمان جدا هستند و به همین دلیل می‌توان از آن‌ها برای کنترل طیف گسترده‌ای از بارهای الکتریکی استفاده کرد. این بارها می‌توانند شامل تجهیزات DC یا AC باشند، البته به شرطی که ولتاژ و جریان بار از ظرفیت مجاز رله بیشتر نباشد. این ماژول رله دو کاناله 12 ولت می‌تواند در پروژه‌هایی که نیاز به کنترل تجهیزات برقی دارند، در کنار انواع بردهای کنترلی استفاده شود. از جمله کاربردهای رایج آن می‌توان به موارد زیر اشاره کرد: Arduino /ESP32 /ESP8266 /AVR /STM32 /Raspberry Pi /PLC /سیستم‌های کنترل صنعتی ، با استفاده از خروجی‌های دیجیتال این بردها و منبع تغذیه 12 ولتDC جداگانه می‌توان وضعیت هر رله را کنترل کرد و تجهیزات متصل به کنتاکت‌های رله را روشن یا خاموش نمود. هر رله معمولاً دارای سه ترمینال خروجی است:

• COM: پایه مشترک
• NO (Normally Open): در حالت عادی باز
• NC (Normally Closed): در حالت عادی بسته

این ساختار انعطاف‌پذیری بالایی در طراحی مدار ایجاد می‌کند. با انتخاب صحیح NO یا NC می‌توان تعیین کرد که مصرف‌کننده در حالت عادی خاموش یا روشن باشد.

کاربردها

• کنترل دو وسیله برقی به‌صورت مستقل
• پروژه‌های Arduino و AVR
• پروژه‌های ESP32 و ESP8266
• سیستم‌های خانه هوشمند
• پروژه‌های اینترنت اشیا (IoT)
• کنترل لامپ و سیستم‌های روشنایی و LED ها
• کنترل فن و تجهیزات تهویه
• کنترل پمپ آب
• کنترل شیر برقی
• کنترل قفل‌های برقی
• اتوماسیون صنعتی و ساختمانی
• پروژه‌های رباتیک و DIY
• سیستم‌های آزمایشگاهی و آموزشی

راه‌اندازی

1. اتصال تغذیه ماژول
تغذیه بخش رله را به منبع 12 ولت DC متصل کنید.
+12V منبع تغذیه → VCC / DC+
منفی منبع تغذیه → GND / DC-
“قطبیت تغذیه را حتماً رعایت کنید. اتصال معکوس ممکن است به مدار آسیب بزند.”

2. اتصال ورودی‌های کنترلی
این ماژول معمولاً دارای دو ورودی فرمان است:
پایه عملکرد
IN1 کنترل رله کانال 1
IN2 کنترل رله کانال 2
این پایه‌ها به علت جریان تحریک مناسب (حدود 5mA) به خروجی دیجیتال میکروکنترلر یا مدار فرمان در صورت Active LOW(0–1.5 V) متصل می‌شوند. برای حالت Active HIGH(8–12 V) بهتر است از مدار واسط بین ماژول و میکروکنترلر استفاده نمایید تا ولتاژ لازم برای تحریک رله ها تامین کند.
زمین میکروکنترلر و یا مدار فرمان باید با زمین منبع تغذیه ماژول یکی باشد. از آنجاییکه پایه های میکروکنترلر توان لازم برای تامین تغذیه رله ها (12V DC) را ندارد ، برای تغذیه برد از منبع تغذیه جداگانه مناسب طبق توضیحات فوق استفاده نمایید و از اتصال مستقیم پایه های میکروکنترلر به پایه تغذیه مثبت رله خودداری کنید.

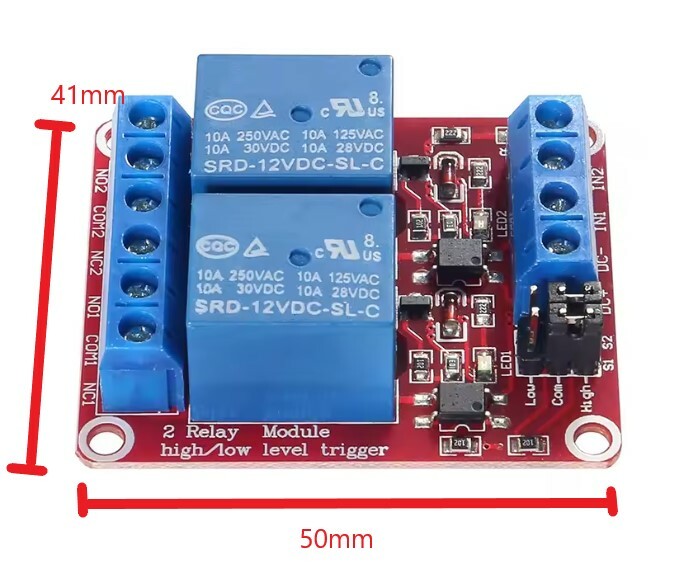

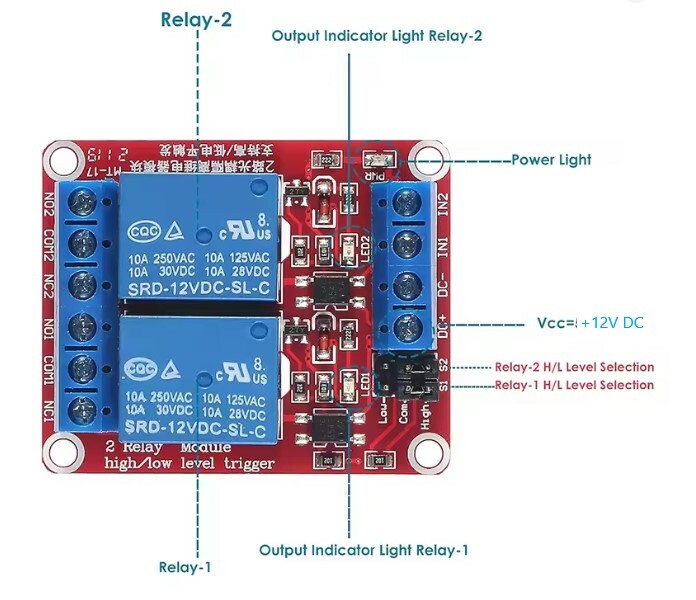

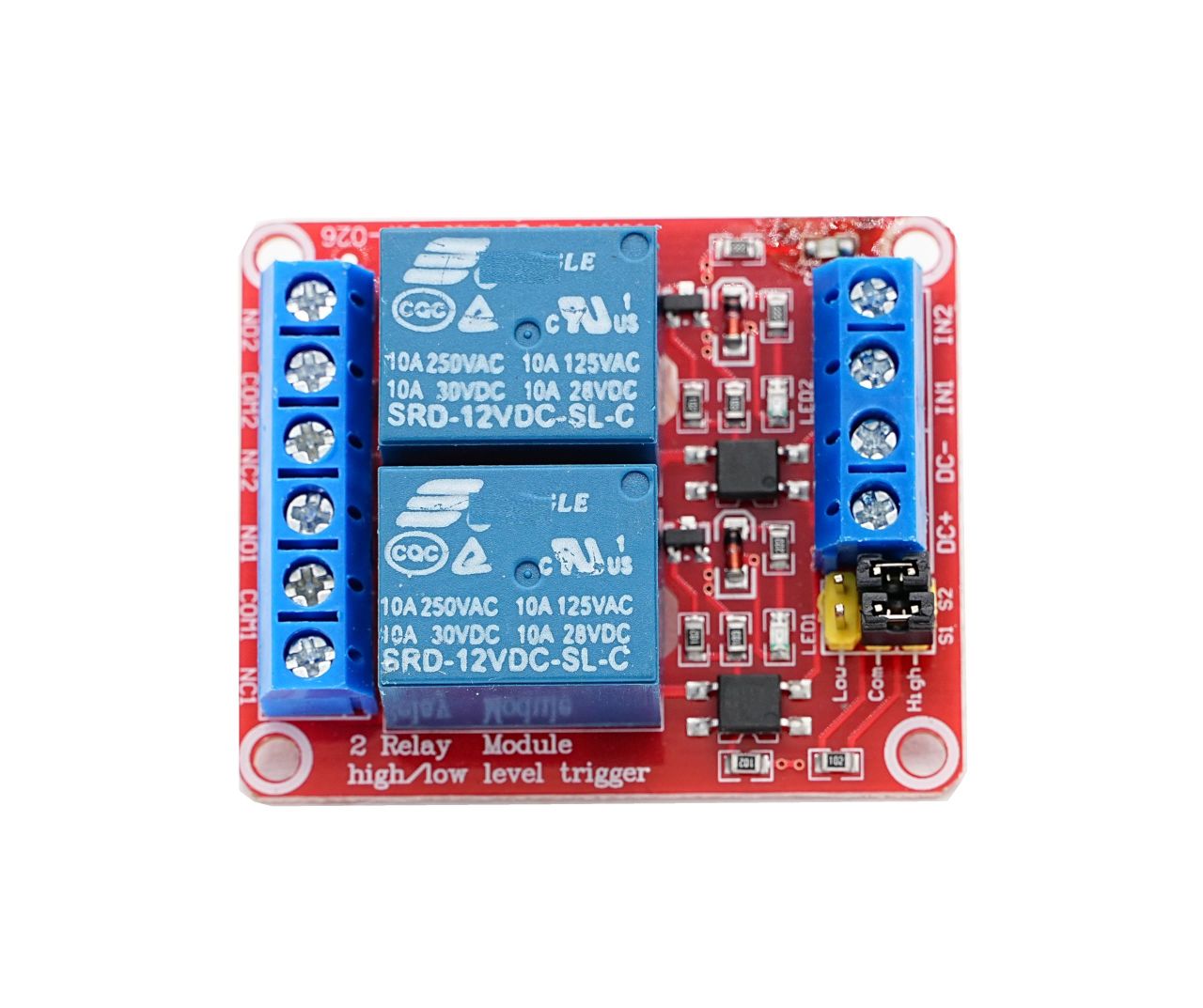

نوع عملکرد ورودی در نسخه‌های مختلف می تواند به صورت دلخواه Active LOW(0–1.5 V) یا Active HIGH(8–12 V) باشد. با استفاده از جامپر های روی برد (S1 برای رله شماره یک / S2 برای رله شماره دو) می توانید نوع تحریک هر رله را جداگانه مشخص کنید. جریان تحریک هر رله حدود 5mA است.

3. اتصال مصرف‌کننده به خروجی رله
هر رله دارای سه ترمینال است:
ترمینال عملکرد
COM پایه مشترک
NO در حالت عادی باز بعد از فعال شدن رله وصل می شود.
NC در حالت عادی بسته بعد از فعال شدن رله قطع می شود.

4. تست عملکرد
پس از بررسی تمام اتصالات ، فعال شدن رله را بررسی کنید. LEDوضعیت کانال و صدای کلیک رله را بررسی کنید. عملکرد مصرف‌کننده را آزمایش کنید.

نکات مهم هنگام استفاده

1. ولتاژ تغذیه را رعایت کنید: این ماژول برای 12 ولت DC و حداقل 100mA طراحی شده است. از اتصال مستقیم ولتاژهای بالاتر یا برق AC به ورودی تغذیه برد خودداری کنید. منبع تغذیه 12 ولت باید توان کافی برای تأمین جریان موردنیاز(100mA) هر دو رله را داشته باشد. افت ولتاژ می‌تواند باعث عملکرد ناپایدار یا قطع و وصل ناخواسته رله‌ها شود.
2. اپتوکوپلر به معنی ایزولاسیون کامل همه بخش‌ها نیست: وجود اپتوکوپلر باعث جداسازی سیگنال فرمان در بخش ورودی می‌شود، اما میزان ایزولاسیون واقعی به نحوه طراحی برد و سیم‌کشی تغذیه بستگی دارد و در کاربرد های خاص و حساس باید بررسی شود.
3.ظرفیت کنتاکت رله را بررسی کنید: . AC250V 10A or DC30V 10A
4. برای بارهای موتوری احتیاط کنید
موتورها، پمپ‌ها و شیرهای برقی هنگام روشن شدن ممکن است جریان راه‌اندازی بالایی داشته باشند. این جریان می‌تواند باعث جرقه و کاهش عمر کنتاکت‌های رله شود .برای بارهای DC، استفاده از دیود هرزگرد و برای برخی بارهای AC، می‌تواند مفید باشد.
5. هنگام کار با 220 ولت ایمنی را رعایت کنید :اگر از رله برای کنترل برق شهر استفاده می‌کنید:
• قبل از سیم‌کشی برق را قطع کنید.
• از سیم و ترمینال مناسب استفاده کنید.
• تمام اتصالات را به‌خوبی عایق کنید.
• از تماس مستقیم با ترمینال‌ها جلوگیری کنید.
• برد را داخل محفظه مناسب نصب کنید.
6. نوع تریگر ورودی را مشخص کنید: رله های این ماژول می توانند به صورت دلخواه با LOW و یا HIGH فعال ‌شوند. اگر رله در حالت عادی فعال است یا برعکس عمل می‌کند، احتمالاً نوع منطق ورودی با برنامه شما مطابقت ندارد و این مورد را با استفاده از جامپر های S1,S2 تنظیم نمایید.
7. رله برای سوئیچینگ سریع مناسب نیست: رله یک قطعه مکانیکی است و برای قطع و وصل با فرکانس بالا مناسب نیست. برای کنترل سرعت موتور یا PWM باید از مدارهای الکترونیکی مناسب مانند MOSFET یا درایور موتور استفاده شود.
8. از اتصال کوتاه جلوگیری کنید: اتصال اشتباه بین پایه‌های COM، NO و NC یا سیم‌کشی نادرست می‌تواند باعث آسیب به منبع تغذیه، رله یا مصرف‌کننده شود.
