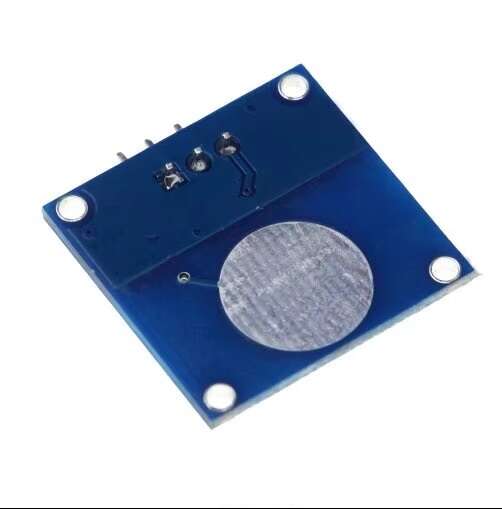

ماژول لمسی TTP223، حسگر خازنی لمسی
ماژول تاچ آبی TTP223B یک سنسور لمسی خازنی تک‌کانال و کم‌مصرف است که برای ساخت کلیدهای لمسی مدرن، جایگزینی دکمه‌های فشاری و طراحی پنل‌های کنترلی شیک و ساده استفاده می‌شود.
یکی از مهم‌ترین مزیت‌های ماژول TTP223B، کاربری بسیار ساده آن است.برای استفاده از آن فقط به سه اتصال اصلی نیاز دارید: تغذیه، زمین و خروجی.به همین دلیل، حتی در پروژه‌هایی که فضای کمی دارند، می‌توان از این سنسور لمسی به‌راحتی استفاده کرد.
از طرف دیگر، مصرف جریان پایین و عملکرد پایدار، آن را به گزینه‌ای مناسب برای دستگاه‌های کم‌مصرف و سیستم‌های قابل‌حمل تبدیل کرده است.اگر بخواهید یک کلید لمسی شیک و امروزی بسازید، این ماژول دقیقاً برای همین هدف طراحی شده است.
ماژول TTP223Bبا لمس انگشت فعال می‌شود و خروجی دیجیتال ارائه می‌دهد، بنابراین می‌توان در کنار یک میکروکنترلر از آن برای روشن و خاموش کردن مدارها، فعال‌سازی رله، کنترل چراغ‌ها و ساخت رابط‌های کاربری لمسی زیر سطوح غیر فلزی استفاده کرد. با لمس ماژول خروجی به حالت HIGH تغییر می کند و به همین حالت باقی می ماند. اگر لمس قطع شود بعد از 12 ثانیه دوباره خروجی به حالت LOW برمی گردد.
طراحی جمع‌وجور و نصب آسان آن باعث شده در پروژه‌های آموزشی، خانگی و نیمه‌حرفه‌ای بسیار پرکاربرد باشد.
همچنین به‌دلیل ظاهر تمیز و عملکرد ساده، گزینه‌ای عالی برای جایگزینی کلیدهای مکانیکی قدیمی به شمار می‌رود.
• ساخت کلیدهای لمسی در لوازم خانگی، خانه های هوشمند
• پنل‌های کنترلی، کنرل روشنایی
• چراغ‌های لمسی،

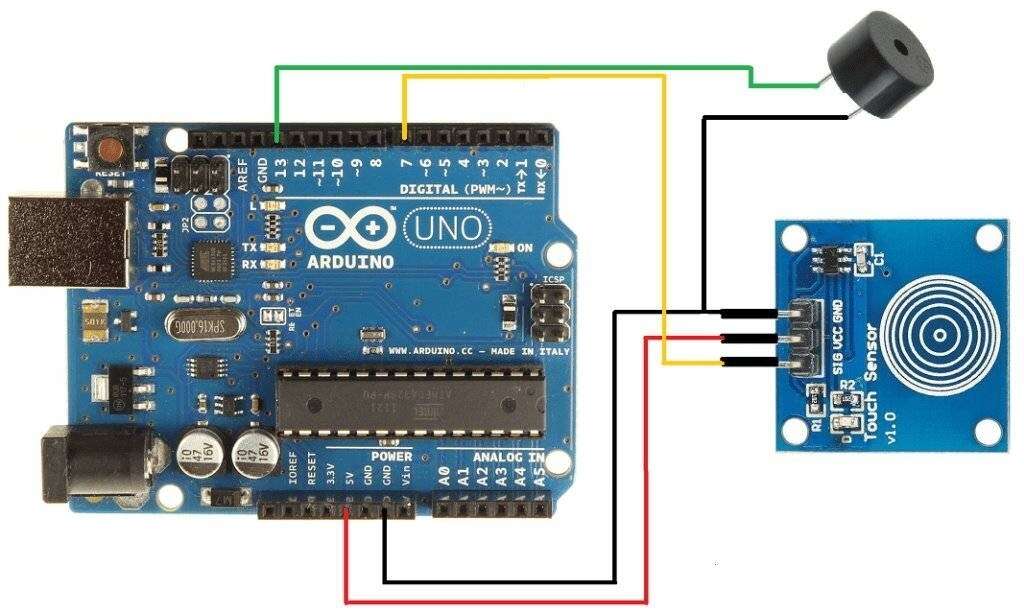

• پروژه‌های آردوینو و سیستم‌های تعاملی سایر میکروکنترلرها و SBC ها.
• صفحه‌کلیدهای دیجیتال سفارشی
• تجهیزات پزشکی با رابط لمسی
• اسباب‌بازی‌های هوشمند
• مبلمان تعاملی و دیجیتال
• همچنین در پروژه‌هایی که نیاز به حذف کلید مکانیکی و استفاده از رابط کاربری مدرن دارند،
• نصب زیر سطوحی مثل شیشه یا پلکسی و سطوح غیر فلزی نازک در برخی کاربردها
راه‌اندازی این ماژول بسیار ساده است و فقط به سه اتصال نیاز دارد: تغذیه، زمین و خروجی.

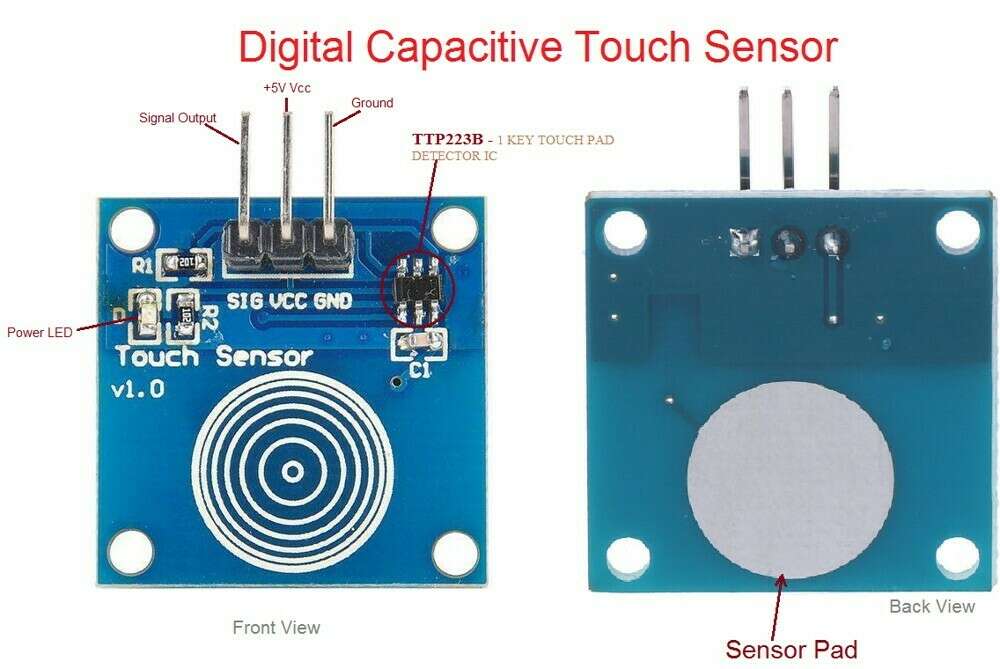

• پایه VCC را به ولتاژ مناسب(2 ~ 5.5V DC)، پایه GND را به زمین مدار و پایه SIG را به ورودی کنترلر یا مدار موردنظر وصل کنید.
• زمین مدار با زمین میکروکنترلر را باید یکی باشد.
• در حالت استاندارد، با لمس پد حسگر، خروجی از حالت LOW به HIGH تغییر وضعیت می‌دهد و می‌توان از آن برای روشن و خاموش کردن مدار استفاده کرد.
• خروجی ماژول تا زمانیکه لمس ادامه دارد HIGH باقی می ماند پس از قطع لمس و گذشت 12 ثانیه دوباره به حالت LOW برمی گردد.
نکات مهم
• این ماژول به رطوبت و نویز محیطی حساس‌تر از کلیدهای مکانیکی است، بنابراین بهتر است در محیط خشک و با اتصالات تمیز نصب شود.
• اگر قصد دارید آن را پشت شیشه یا سطح نازک استفاده کنید، ضخامت و جنس سطح را در نظر بگیرید تا حساسیت مناسب باقی بماند.
• از نصب ماژول زیر سطوح فلزی خودداری کنید.
• برای پایداری بهتر، ولتاژ تغذیه باید در محدوده مجاز (2 ~ 5.5V DC) ماژول باشد.
• خروجی ماژول به صورت صفر و یک منطقی می باشد و دارای محدودیت جریان خروجی است بنابراین اگر نیاز به جریان بیشتری دارید حتما از برد واسط(درایور) و یا میکروکنترلر مناسب استفاده کنید.
| مدل | ماژول تاچ خازنی تک کانال TTP223B |
|---|---|
| چیپ اصلی | TTP223 |
| نوع | تاچ خازنی |
| ولتاژ تغذیه | 2.5 تا 5.5 ولت DC |
| نوع خروجی | دیجیتال (HIGH/LOW) |
| ولتاژ خروجی HIGH | 0.8XVCC |
| ولتاژ خروجی LOW | 0.3XVCC |
| تعداد کانال | 1 کانال |
| زمان پاسخگویی تاچ (TOUCH) | 60 ms |
| مصرف | بسیار پایین |
| ابعاد نصب | چهار سوراخ سایز M2 (2.2 mm) |
| کاربرد | کلید لمسی، کنترل دیجیتال، پروژه‌های DIY و زیر سطوح غیر فلزی نازک |

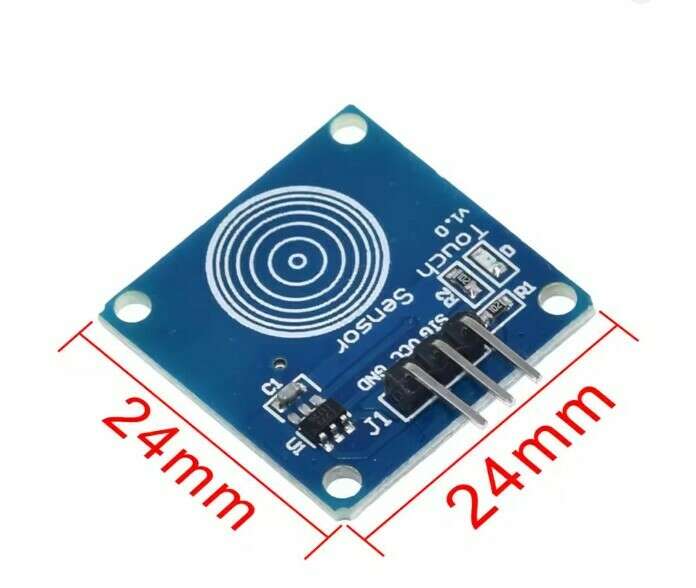

| ابعاد | 24x24x7.2 mm |
ماژول TTP223 چه کاری انجام می‌دهد؟
این ماژول یک کلید لمسی خازنی تک‌کانال است که با لمس انگشت، خروجی دیجیتال را HIGH یا LOW می‌کند.
آیا این ماژول جایگزین دکمه فشاری معمولی می‌شود؟
بله، TTP223 برای جایگزینی کلیدهای فشاری مکانیکی طراحی شده است.
ولتاژ تغذیه این ماژول چقدر است؟
بسته به نسخه، معمولاً با ولتاژ 2 تا 5.5 ولت DC کار می‌کند.
آیا این ماژول برای آردوینو مناسب است؟
بله، به‌دلیل خروجی دیجیتال و سیم‌کشی ساده، برای آردوینو و سایر میکروکنترلرها مناسب است.
چند پایه برای راه‌اندازی لازم دارد؟
این ماژول فقط سه اتصال اصلی دارد: VCC، GND و SIG.
آیا مصرف برق این ماژول زیاد است؟
خیر، مصرف آن بسیار پایین است و برای پروژه‌های کم‌مصرف مناسب می‌باشد.
خروجی ماژول در حالت عادی چه وضعیتی دارد؟
در حالت عادی خروجی LOW است و با لمس سنسور به HIGH تغییر می‌کند. در صورت قطع لمس خروجی بعد از 12 ثانیه به حالت LOW بر می گردد.
آیا می‌توان از آن برای روشن و خاموش کردن چراغ استفاده کرد؟
بله، با اتصال خروجی به رله یا مدار مناسب، می‌توان برای کنترل چراغ و بارهای دیگر از آن استفاده کرد.
آیا این ماژول به رطوبت حساس است؟
بله، بهتر است در محیط خشک و بدون نویز زیاد استفاده شود تا عملکرد دقیق‌تری داشته باشد.
آیا می‌توان آن را پشت شیشه یا سطح نازک نصب کرد؟
بله، در بسیاری از کاربردها می‌توان از آن پشت سطوح نازک غیر فلزی استفاده کرد، اما ضخامت و جنس سطح باید مناسب باشد.
