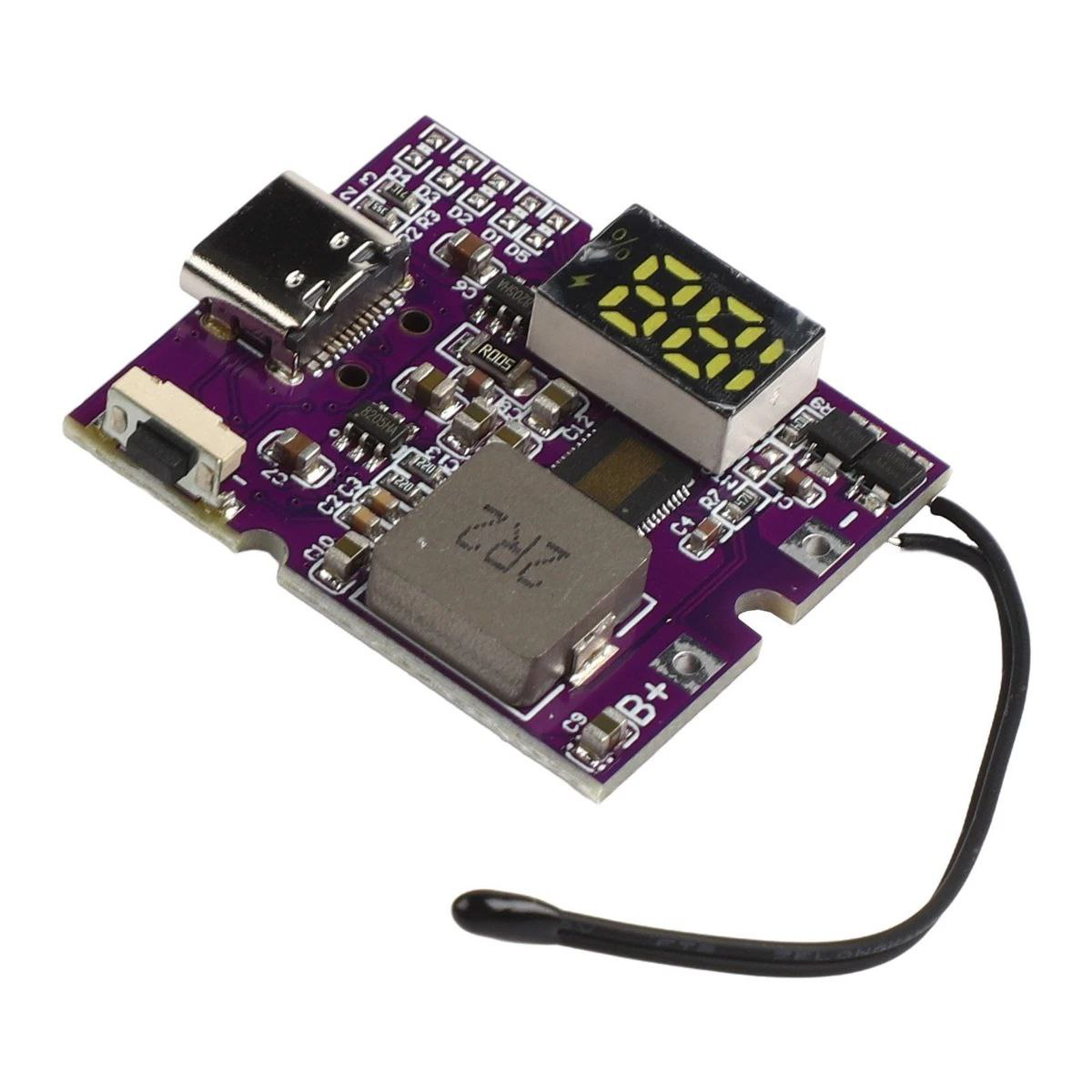

ماژول پاوربانک 22.5W Fast Charge با NTC یک برد حرفه‌ای برای ساخت پاوربانک‌های قدرتمند و ایمن است که از فست شارژ چند پروتکلی پشتیبانی می‌کند. این ماژول با مدیریت هوشمند جریان و ولتاژ، امکان شارژ سریع دستگاه‌های مختلف را فراهم کرده و در عین حال با داشتن سنسور NTC از داغ شدن بیش از حد باتری جلوگیری می‌کند.
مدل LX-PB225M یک راهکار حرفه‌ای برای پروژه‌های پاوربانک، شارژر DIY و دستگاه‌های الکترونیکی قابل حمل است. این ماژول با پشتیبانی از فناوری Fast Charge تا توان 22.5 وات، نمایشگر دیجیتال و سنسور دمای NTC، عملکرد دقیق، ایمن و کارآمدی را برای کاربران فراهم می‌سازد.

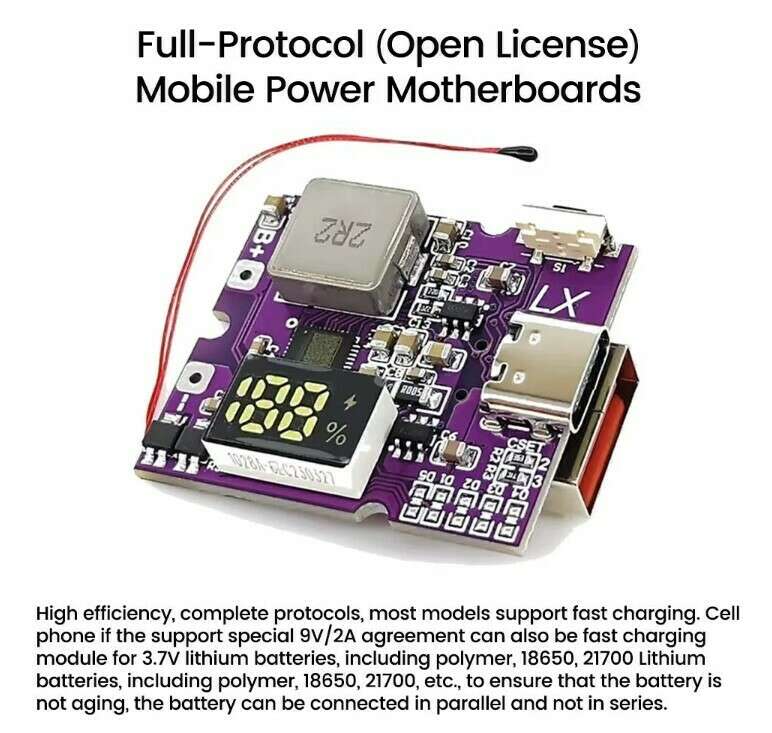

PPS/PD3.0/PD2.0
QC4+/QC4/QC3.0/QC2.0
FCP, SCP (5V4.5A or 4.5V/5A)
FCP, SCP, HSCP
SFCP to charge battery
PD3.0/PD2.0, AFCFCP, SCP , PE1.1
ساخت پاوربانک حرفه‌ای: راهکار پیشرفته و قابل اعتماد برای ساخت پاوربانک‌های حرفه‌ای
شارژر رومیزی: مناسب برای پروژه‌های شارژر رومیزی و دستگاه‌های قابل حمل
تجهیزات الکترونیکی قابل حمل: گزینه ایده‌آل برای تجهیزات الکترونیکی قابل حمل و صنعتی
پروژه‌های DIY: راهکار حرفه‌ای برای پروژه‌های DIY و ساخت شارژر
منابع تغذیه قابل حمل: طراحی شده برای ساخت منابع تغذیه قابل حمل همراه با باتری‌های لیتیومی
1. اتصال باتری: باتری لیتیوم-یون (18650) یا لیتیوم-پلیمر (21700) را با ولتاژ 3.7 ولت به ورودی ماژول متصل کنید. در ماژول فقط اتصال موازی باتری ها مجاز می باشد.
2. قرارگیری سنسور NTC: سنسور خارجی (اکسترنال) را بین باتری‌ها قرار دهید تا در صورت افزایش دمای پک باتری بالاتر از حد نرمال، عملیات شارژ یا دشارژ به صورت خودکار متوقف شود

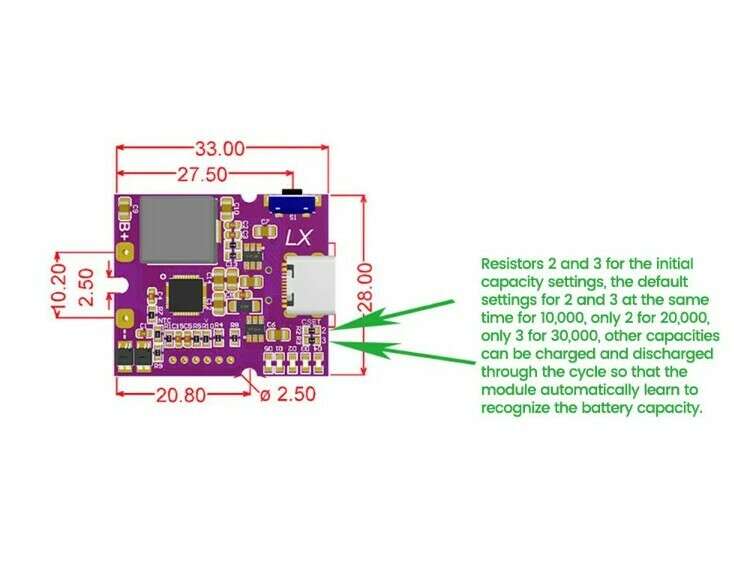

3. تنظیم ظرفیت باتری:
پیش‌فرض: هر دو مقاومت R2 و R3 نصب = ظرفیت 10.000mAh
حذف R3 = ظرفیت 20.000mAh
حذف R2 = ظرفیت 30.000mAh
4. اتصال پورت ورودی: کابل شارژ را به پورت Type-C، متصل کنید
5. اتصال خروجی: دستگاه خود را به پورت Type-C یا USB متصل کنید
• محدودیت ظرفیت: اگرچه حداکثر ظرفیت 30,000 میلی‌آمپر ساعت است، اما پیشنهاد می‌شود ظرفیت طراحی به 20,000 میلی‌آمپر ساعت محدود شود تا عملکرد و دوام بهتری داشته باشید.
• پایش دما: سنسور NTC دمای باتری را هنگام شارژ پایش می‌کند و در صورت گرمای بیش از حد، شارژ را متوقف می‌سازد
• محافظت چندگانه: ماژول دارای مدار محافظتی برای جلوگیری از افزایش دما، اتصال کوتاه و اضافه ولتاژ است
• پورت Type-C قابلیت این را دارد که هم به عنوان ورودی و هم به عنوان خروجی استفاده شود.
• در قطبیت باتری ها حین اتصال به برد دقت کنید در صورت اتصال معکوس قطب ها ی باتری به ماژول آسیب وارد می شود.
• سیم‌های باتری و مادربرد: نباید خیلی نازک باشند، بلکه باید تا حد ممکن ضخیم باشند. بردهای فست شارژ باید بتوانند جریان 10A را عبور دهند و بردهای غیر فست شارژ نیز باید بتوانند جریان 7A را عبور دهند. سیم نباید خیلی بلند باشد .
• در این ماژول فقط اتصال چند باتری به صورت موازی مجاز می باشد.
• حتما در اتصال چند باتری از باتری های شبیه به هم از نظر ظرفیت و ولتاژ و سلامت استفاده کنید در غیر این صورت عمر مفید باتری ها و ماژول کاهش می یابد.
| مدل | LX-PB225M |
|---|---|
| توان خروجی | 22.5 وات |
| پورت خروجی | Type-C و USB-A |
| ورودی ها | Type-C |
| ولتاژ ورودی | 5V تا 9V (پشتیبانی QC/PD) |

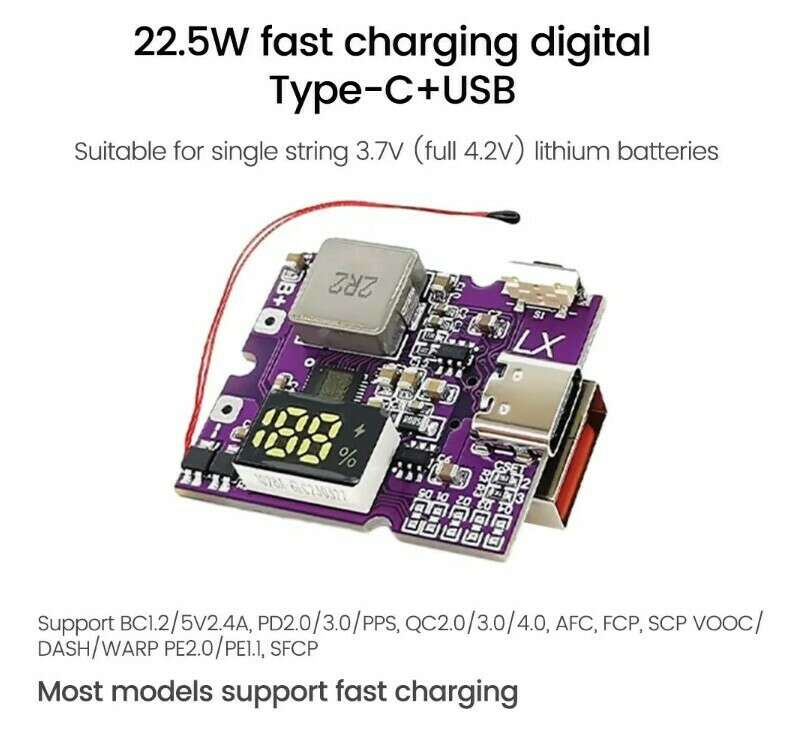

| پروتکل های فست شارژ | QC4.0، QC3.0، QC2.0، PD3.0، PD2.0، SCP، FCP |
| باتری های سازگار | لیتیوم-یون (18650)، لیتیوم-پلیمر (21700) |
| ولتاژ باتری | 3.7 ولت |
| جریان شارژ و دشارژ | حداکثر 5 آمپر |
| نمایشگر | دیجیتال درصد شارژ |
| سنسور دما | NTC پایش حرارتی + محافظت گرمای بیش از حد |
| حداکثر ظرفیت پشتیبانی | 30,000 میلی‌آمپر ساعت (پیشنهاد: تا 20,000 mAh) |
| راندمان | 96% |

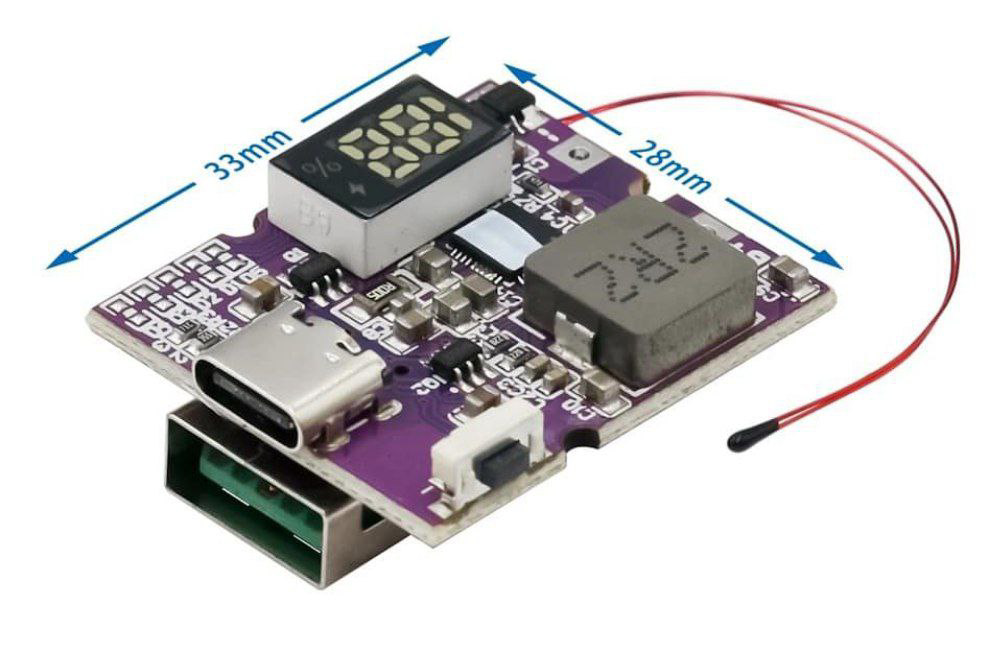

| ابعاد | 33 × 28 میلی‌متر |
| محافظت ها | افزایش دما، اتصال کوتاه، اضافه ولتاژ |
چه باتری‌هایی با این ماژول سازگار است؟
باتری‌های لیتیوم-یون 18650 و لیتیوم-پلیمر 21700 با ولتاژ 3.7 ولت
آیا این ماژول فست شارژ دوطرفه دارد؟
بله، پورت Type-C قابلیت شارژ سریع دوطرفه (Bidirectional) دارد — هم برای شارژ پاوربانک و هم برای شارژ دستگاه‌های متصل
سنسور دمای NTC چگونه کار می‌کند؟
سنسور خارجی NTC بین باتری‌ها قرار می‌گیرد و در صورت افزایش دمای پک باتری بالاتر از حد نرمال، عملیات شارژ یا دشارژ به صورت خودکار متوقف می‌شود
چند خروجی دارد؟
دو خروجی: پورت Type-C و پورت USB
ورودی‌های قابل استفاده برای شارژ پاوربانک چیست؟
ورودی Type-C
حداکثر ظرفیت پاوربانک چند میلی‌آمپر ساعت است؟
حداکثر 30,000 میلی‌آمپر ساعت، اما پیشنهاد می‌شود تا 20,000 میلی‌آمپر برای عملکرد بهتر ساعت طراحی کنید
پروتکل‌های فست شارژ پشتیبانی شده کدامند؟
QC4.0، QC3.0، QC2.0، PD3.0، PD2.0، SCP، FCP
آیا نمایشگر دیجیتال دارد؟
بله، نمایشگر دیجیتال که درصد شارژ (%) را نمایش میدهد
ماژول چه محافظت‌هایی دارد؟
محافظت در برابر افزایش دما، اتصال کوتاه و اضافه ولتاژ
ابعاد ماژول چند است؟
33 × 28 میلی‌متر
بنظر من این بهترین ماژول پاوربانک در بین مدل‌های موجود در بازار است. یک ماژول شیک و جمع و جور همراه با طراحی پی سی بی با کیفیت و خوش رنگ که بدون هیچ چیز اضافه‌ای کارش را به نحو احسنت انجام میدهد. پورت‌های اضافه و بی مصرف در این روزها، مثل میکرو یو اس بی و لایتنینگ از آن حذف شده و خروجی‌های آن فقط به دو پورت اصلی تایپ C و تایپ A بسنده شده. این ماژول را دو هفته پیش از فروشگاه جم ترونیک با قیمتی که واقعن کمترین قیمت بازار بود تهیه کردم. پورت تایپ سی دو کاره و هم برای شارژ موبایل و هم شارژ باطریِ خودِ پاوربانک قابل استفاده ست. پورت تایپ A هم که شارژر است. بنابراین می‌توان همزمان دو دستگاه را با این ماژول شارژ کرد. طبق تست کاملی که روی آن توسط یک باطری ۱۰ هزار میلی آمپری و با اتصال به تستر فوق حرفه‌ای Fnirsi FNB58 انجام دادم، خروجی آن هم از کانکتور تایپ C و هم تایپ A دقیقن ۲۲ وات بود. در هنگام استفاده از هر دو پورت همزمان توان تقسیم می‌شود و مجموع دو دستگاه در حال شارژ می‌شود ۲۲ وات. ولتاژهای خروجی آن 5 ولت در حالت معمولی و ۹ ولت و ۱۲ ولت در حالت فست شارژ یا PD است. بنابراین برای شارژ لپتاپ مناسب نیست ( برای شارژ لپتاپ به شارژ و پاوربانکی نیاز است که خروجی ۲۰ ولت در حالت PD داشته باشد ) در ضمن قبلن ویک نسخه دیگر که از این ماژول پاور بانک را از یک فروشگاه دیگر در جمهوری خریده بودم که سیم سنسور دمای آن مسی لاکی بود و چیپ آن در حالت فست شارژ بدشت داغ میشد و آخر هم سوخت! اما این نسخه‌ای که از جم ترونیک تهیه کرده‌ام حتی در حالت ۲۲ وات هم داغ نمیکند و فقط کمی گرم می‌شود که طبیعی است ( سیم سنسور دمای آن هم روکش دار پلاستیکی است که ظاهرن نسخه بسیار بهتری از آن نسخه با سیم لاکی است)
سلام وقت بخیر خوشحالیم رضایت داشتید و تجربتون رو به اشتراک گذاشتید مبارکتون باشه🌹
سلام کیس این ماژول هم موجود دارید
سلام خیر فقط خود ماژول موجوده.
