ماژول تشخيص رنگ TCS3200

ماژول تشخیص رنگ بر پایه سنسور TCS3200 مبدل نور به فرکانس با قابلیت اتصال مستقیم به میکروکنترلر با ولتاژ کاری 3.5 تا 5 ولت و آرودوینو

شناسه محصول: 3031 دسته: ,
تعداد تخفیف (%) قيمت
1 عدد 310,000 تومان
10 تعداد 3 % 300,700 تومان
50 تعداد 5 % 294,500 تومان
100+ تعداد 10 % 279,000 تومان

310,000 تومان

موجود

0 نفر در حال مشاهده این محصول هستند!

ماژول TCS3200 یک ماژول سنجش رنگ است که با استفاده از یک سنسور RGB و یک برد تبدیل انالوگ به دیجیتال اطلاعات رنگ را از سنسور دریافت کرده و آن را به صورت دیجیتال برای استفاده در پروژه‌های الکترونیکی در اختیار قرار می‌دهد.

این ماژول قابلیت شناسایی رنگ‌های مختلف را دارد و با استفاده از آن می‌توانید در پروژه‌هایی که نیاز به شناسایی رنگ دارند، از آن استفاده کنید. ماژول TCS3200 در بسیاری از پروژه‌های رباتیک، اتوماسیون صنعتی، سیستم‌های امنیتی و… کاربرد دارد.

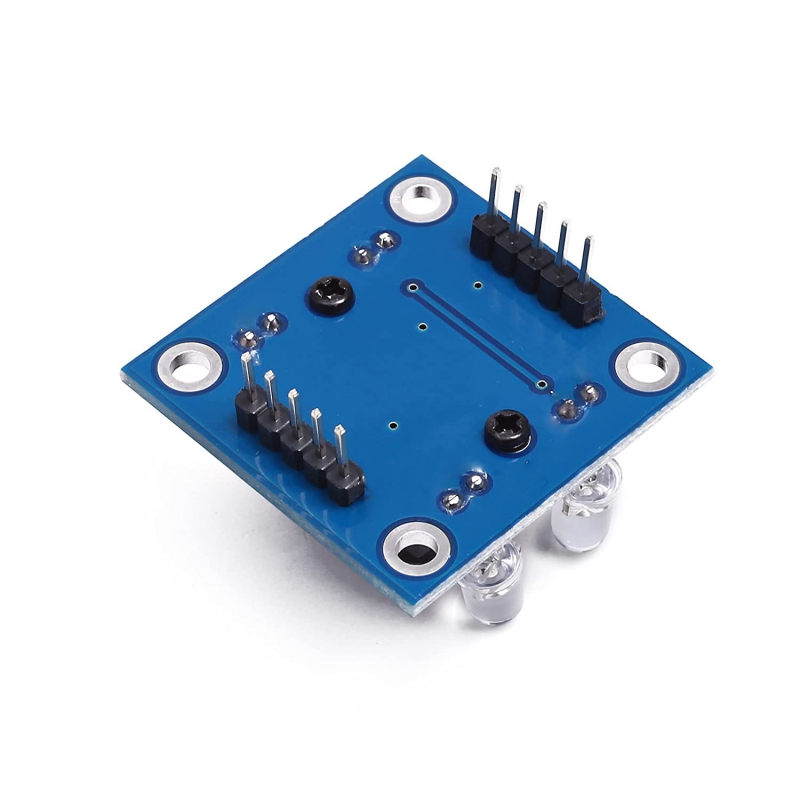

معرفی ماژول تشخيص رنگ TCS3200

TCS3200 یک مبدل نور به فرکانس بوده و از یک آرایه 8 در 8 دیود نوری برای تشخیص رنگ استفاده می کند. در این آرایه، 16 فوتو دیود داری فیلتر نور آبی، 16 فوتو دیود دارای فیلتر رنگ سبز، 16 فوتو دیود از فیلتر رنگ قرمز و 16 فوتو دیود شفاف و بدون فیلتر هستند. این آرایه توسط پایه های کنترلی قابل انتخاب می باشد. خروجی TCS3200 فرکانس متناسب با شفافیت رنگ تشخیص داده شده است. این ماژول را می توان  مستقیما به میکروکنترولرهای با ولتاژ کاری 3.5 تا 5 ولت متصل می نمود. سنسورهای تشخیص رنگ به صورت گسترده در صنایع غذایی، صنایع پزشکی، خودرو سازی و غیره استفاده می شوند.

کاربرد های ماژول تشخيص رنگ TCS3200

  • سنجش رنگ: این ماژول قابلیت شناسایی رنگ‌های مختلف را دارد و می‌توان از آن در سیستم‌هایی که نیاز به تشخیص رنگ دارند، استفاده کرد. این کاربرد از آن در سیستم‌های کنترل رنگ و روشنایی، ربات‌های خدمتی، اتوماسیون صنعتی و … استفاده می‌شود.
  • سنجش نور: با توجه به اینکه این ماژول دارای یک سنسور نور می‌باشد، می‌تواند در سیستم‌هایی که نیاز به سنجش نور دارند، مانند سیستم‌های امنیتی، سیستم‌های خودرویی و … مورد استفاده قرار گیرد.
  • محاسبه فاصله: با استفاده از این ماژول می‌توان به سادگی فاصله بین دو شی را اندازه گیری کرد. این کاربرد از آن در سیستم‌های پردازش تصویر، رباتیک و سیستم‌های هوشمند استفاده می‌شود.
  • سیستم‌های کنترل هوشمند: این ماژول می‌تواند به عنوان بخشی از سیستم‌های کنترل هوشمند استفاده شود. به عنوان مثال، می‌توان از آن در سیستم‌های خانه هوشمند، سیستم‌های مانیتورینگ خودرو و … استفاده کرد.
  • سیستم‌های مراقبتی: با استفاده از این ماژول می‌توان در سیستم‌های مراقبتی و نظارتی بر روی محیط، از آن استفاده کرد. به عنوان مثال، می‌تواند در دوربین‌های نظارتی و سیستم‌های امنیتی مورد استفاده قرار گیرد.

مزایای ماژول تشخيص رنگ TCS3200

  • قابلیت شناسایی رنگ‌های مختلف: این ماژول با داشتن یک سنسور RGB، قادر به شناسایی رنگ‌های مختلف است و می‌تواند در پروژه‌هایی که نیاز به شناسایی رنگ دارند، استفاده شود.
  • سرعت بالا: این ماژول با سرعت بالایی اطلاعات رنگ را از سنسور دریافت کرده و آن را به صورت دیجیتال برای استفاده در پروژه‌های الکترونیکی در اختیار قرار می‌دهد.
  • آسانی در استفاده: ماژول TCS3200 با داشتن یک رابط SPI، بسیار آسان در استفاده است و می‌تواند به سادگی به بردهای میکروکنترلر و آردوینو متصل شود.
  • دقت بالا: این ماژول دارای دقت بالایی در شناسایی رنگ‌ها است و می‌تواند در پروژه‌هایی که نیاز به دقت بالا در شناسایی رنگ دارند، مورد استفاده قرار گیرد.

معایب ماژول تشخيص رنگ TCS3200

  • حساسیت به نور محیط: این ماژول بسیار حساس به نور محیط است و ممکن است در محیط‌های با نور شدید، دچار اختلال شود.
  • نیاز به کالیبره کردن: برای استفاده بهینه از این ماژول، نیاز به کالیبره کردن آن با استفاده از نمونه‌های مختلف رنگ دارید.
  • قیمت نسبتاً بالا: ماژول TCS3200 در مقایسه با برخی ماژول‌های سنجش رنگ، قیمت بالایی دارد.

مشخصات فنی ماژول تشخيص رنگ TCS3200

  • سنسور RGB با دقت 16 بیتی
  • قابلیت شناسایی رنگ‌های مختلف با دقت بالا
  • ولتاژ کاری 3 تا 5 ولت
  • دمای کاری -40 تا +85 درجه سانتی‌گراد
  • محدوده فرکانس 50 تا 500 کیلوهرتز
  • خروجی دیجیتال با پهنای باند 100 کیلوهرتز
  • محدوده شدت نور قابل تنظیم با دو پین S0 و S1
  • قابلیت اتصال به میکروکنترلر با استفاده از رابط SPI
  • ابعاد کوچک (13.2 × 18.2 میلی‌متر) و وزن سبک (حدود 1 گرم)
  • قابلیت نصب آسان بر روی بردهای PCB.

سوالات متداول ماژول تشخيص رنگ TCS3200

  • آیا برای استفاده از ماژول TCS3200 نیاز به کالیبره کردن داریم؟

بله، برای استفاده بهینه از ماژول TCS3200، نیاز به کالیبره کردن آن با استفاده از نمونه‌های مختلف رنگ دارید.

  • آیا ماژول TCS3200 با تمامی بردهای میکروکنترلر سازگار است؟

بله، ماژول TCS3200 با تمامی بردهای میکروکنترلر، از جمله بردهای آردوینو، سازگار است.

  • آیا ماژول TCS3200 برای استفاده در پروژه‌های صنعتی مناسب است؟

بله، ماژول TCS3200 برای استفاده در پروژه‌های صنعتی، از جمله ماشین‌آلات تولیدی و خطوط تولید، مناسب است.

  • آیا ماژول TCS3200 قابلیت تشخیص رنگ در شرایط نور کم دارد؟

ماژول TCS3200 بسیار حساس به نور محیط است و ممکن است در شرایط نور کم، دچار اختلال شود. در این شرایط، می‌توانید از چراغ‌های LED مادون قرمز برای روشن کردن سنسور استفاده کنید.
