ماژول بلوتوث BT5.0-PRO بدون قاب

کد کالا: 010994
دسته‌بندی:ماژولماژول بلوتوثماژول وایرلس

533٬000

خریداری‌شده با این محصول

ماژول بلوتوث صوتی با ریموت مدل HW-772

کد کالا:002623
ماژول بلوتوث صوتی با ریموت مدل HW-772
530٬000
شارژر USB TYPE-C باتری های لیتیومی

کد کالا:008445
شارژر باتری TP4056 سه چیپ با TYPE-C
47٬000
ماژول آمپلی فایر ۲x5W بلوتوثی مدل CT14+ / JZ-B5W2 دارای USB Type-C

کد کالا:009173
ماژول آمپلی فایر ۲x5W بلوتوثی مدل CT14+ / JZ-B5W2 دارای USB Type-C
351٬500
شارژر باتری لیتیومی TP4056 سه چیپ با سوکت اندروید

کد کالا:003214
شارژر باتری لیتیومی TP4056 سه چیپ با سوکت اندروید
41٬000
پخش کننده 12V پنلي MP3 مدل 747D با ريموت کنترل و بلوتوث

کد کالا:008286
پخش کننده 12V پنلي MP3 مدل 747D با ريموت کنترل و بلوتوث
645٬000
ماژول افزاینده MT3608 با سوکت TYPE-C

کد کالا:012003
ماژول افزاینده MT3608 با سوکت TYPE-C
105٬000
ماژول شارژر و بوستر TYPE-C

کد کالا:009154
ماژول شارژر و بوستر باتری لیتیومی TYPE-C 2A
142٬000
ماژول پاور بانک H961-U

کد کالا:009384
ماژول پاور بانک H961-U
320٬000
برد تبدیل کانکتورUSB TYPE-C به DIP مدل 4 پین برد سبز

کد کالا:019004
برد تبدیل کانکتورUSB TYPE-C به DIP مدل 4 پین برد سبز
27٬000
اسفنج نسوز زرد معمولی

کد کالا:011912
اسفنج نسوز زرد معمولی
22٬000
ماژول مبدل DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A

کد کالا:002857
ماژول مبدل DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A
149٬000
ولت متر پنلی آبی AC سایز 0.56 (70 تا 500 ولت)

کد کالا:009448
ولت متر پنلی آبی AC سایز 0.56 (70 تا 500 ولت)
300٬000

محصولات مرتبط

ماژول بلوتوث صوتی MH-M18

کد کالا:009001
ماژول بلوتوث صوتی MH-M18
165٬000
ماژول بلوتوث HC-05 همراه با برد کمکی

کد کالا:002991
ماژول بلوتوث HC-05 همراه با برد کمکی
558٬000
ماژول آمپلی فایر TDA7492 به همراه بلوتوث صوتی

کد کالا:009002
ماژول آمپلی فایر TDA7492-P به همراه بلوتوث صوتی 2X50W
3٬132٬000
تگ برچسبی سکه ای NFC-13.56 (بسته ۱۰ تایی) قطر ۲۵ میلی متر

کد کالا:010235
تگ برچسبی سکه ای NFC-13.56 (بسته ۱۰ تایی) قطر ۲۵ میلی متر
186٬000
تگ برچسبی مستطیلی NFC-13.56 (بسته ۱۰ تایی) ابعاد ۲۵*۴۰ میلی متر

کد کالا:010993
تگ برچسبی مستطیلی NFC-13.56 (بسته ۱۰ تایی) ابعاد ۲۵*۴۰ میلی متر
186٬000
تگ RFID 125KHZ کارتی با امکان فقط خواندن

کد کالا:002430
تگ RFID 125KHZ کارتی با امکان فقط خواندن
44٬000
عیب یاب دیاگ خودرو بلوتوثی ELM327-OBDII MINI آبی

کد کالا:010446
عیب یاب دیاگ خودرو بلوتوثی ELM327-OBDII MINI آبی
475٬000
برد تبدیل USB MICRO به DIP (برد سبز ۵ پین)

کد کالا:010242
برد تبدیل USB MICRO به DIP (برد سبز ۵ پین)
17٬000
ماژول کلید لمسی TTP223

کد کالا:009469
ماژول تاچ آبی TTP223
48٬000
دیمر 2 کیلووات SCR - ولتاژ 220 ولت AC

کد کالا:003193
ماژول دیمر AC 2000W 220V
265٬000
ماژول شارژر باتری لیتیومی Type-C مینی مدل TP4056

کد کالا:010524
ماژول شارژر باتری لیتیومی Type-C مینی مدل TP4056
74٬000
ماژول تاچ پد لمسی TTP223

کد کالا:009044
ماژول تاچ پد لمسی TTP223
16٬000
توضیحات محصولمشخصات فنیسوالات متداولدیدگاه کاربراندیتاشیت

توضیحات محصول

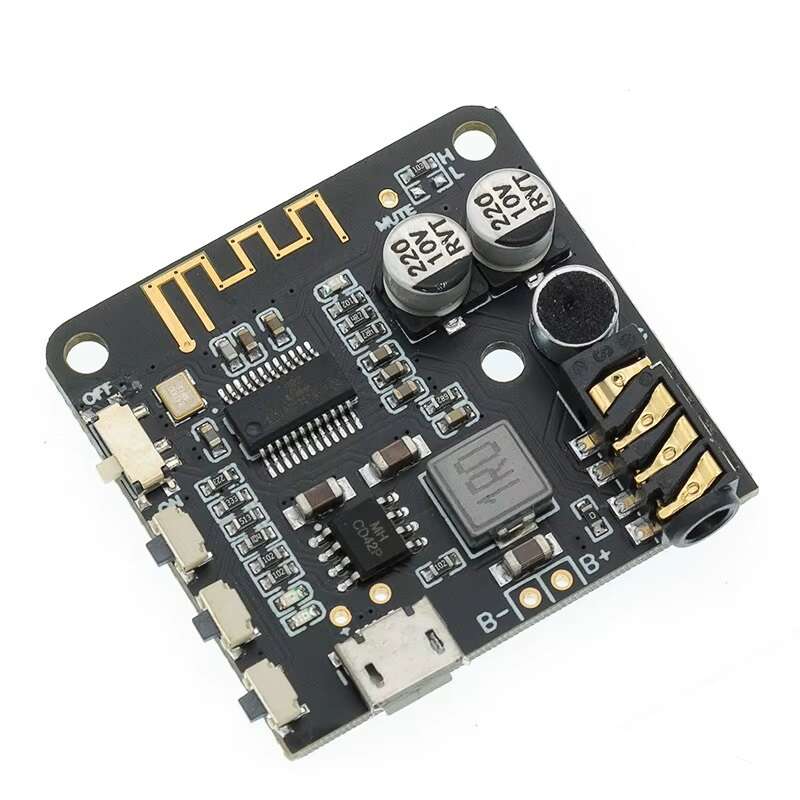

ماژول بلوتوث BT5.0-PRO بدون قاب | گیرنده صوتی استریو Bluetooth 5.0

ماژول بلوتوث BT5.0-PRO بدون قاب یک گیرنده صوتی کوچک و کاربردی برای افزودن قابلیت پخش موسیقی بی‌سیم Bluetooth به انواع سیستم‌های صوتی، آمپلی‌فایرها، اسپیکرهای DIY، ضبط خودرو و تجهیزات صوتی قدیمی است. این ماژول با Bluetooth 5.0، خروجی صدای استریو، تغذیه 3.7 تا 5 ولت DC و قابلیت کنترل پخش، راهکاری ساده و کم‌حجم برای تبدیل یک سیستم صوتی معمولی به سیستم صوتی مجهز به بلوتوث محسوب می‌شود.

اگر یک آمپلی‌فایر، اسپیکر، رادیو یا سیستم صوتی دارید که ورودی صوتی آنالوگ دارد اما از Bluetooth پشتیبانی نمی‌کند، ماژول BT5.0-PRO می‌تواند این قابلیت را به آن اضافه کند. کافی است خروجی صوتی ماژول را به ورودی AUX، Line-In یا ورودی صوتی آمپلی‌فایر متصل کرده و ماژول را با یک منبع تغذیه مناسب راه‌اندازی کنید. این برد برای پروژه‌هایی طراحی شده که در آن‌ها ابعاد کوچک، مصرف پایین، اتصال بی‌سیم و خروجی صدای استریو اهمیت دارد. نسخه‌های مختلف این محصول معمولاً با خروجی جک 3.5 میلی‌متری و ورودی تغذیه Micro USB یا اتصال باتری لیتیومی تک‌سل همراه با برد محافظ شارژ و دشارژ عرضه می‌شوند . به همین دلیل این محصول برای ارتقای ضبط خودرو، آمپلی‌فایر، اسپیکر، رادیو، سیستم صوتی خانگی و پروژه‌های DIY کاربرد دارد.

استفاده از Bluetooth 5.0 امکان اتصال بی‌سیم ماژول به تلفن همراه، تبلت، لپ‌تاپ و سایر دستگاه‌های سازگار را فراهم می‌کند. منابع مختلف برای این محصول برد ارتباطی حدود 10 تا 15 متر در فضای آزاد بدون مانع را اعلام کرده‌اند که مقدار واقعی آن به محیط، موانع و شرایط نصب بستگی دارد و در فضای بسته دارای مانع برد کاهش می یابد. این ویژگی باعث می‌شود بتوان بدون استفاده از کابل صوتی، موسیقی یا صدای رسانه را از گوشی به سیستم صوتی منتقل کرد.

ماژول BT5.0-PRO دارای خروجی صوتی استریو است و در نسخه‌های رایج از طریق جک صدای 3.5mm امکان اتصال به آمپلی‌فایر صوتی، هدفون یا ورودی AUX تجهیزات صوتی را فراهم می‌کند. این برد به‌تنهایی یک آمپلی‌فایر قدرت محسوب نمی‌شود؛ بلکه وظیفه اصلی آن دریافت سیگنال صدا از طریق Bluetooth و ارائه خروجی صوتی آنالوگ برای بخش تقویت‌کننده است.

در مشخصات برخی نسخه‌های BT5.0-PRO، نسبت سیگنال به نویز SNR حدود 90dB اعلام شده است. این مقدار نشان‌دهنده عملکرد مناسب بخش صوتی برای کاربردهای عمومی و پروژه‌های صوتی DIY است. البته کیفیت نهایی صدا تنها به خود ماژول وابسته نیست و کیفیت منبع صوتی، آمپلی‌فایر، بلندگو، منبع تغذیه و نحوه سیم‌کشی نیز روی نتیجه نهایی تأثیر دارد.

یکی از مزیت‌های مهم ماژول BT5.0-PRO امکان کار با محدوده تغذیه حدود 3.7 تا 5V DC است. در نسخه‌های رایج می‌توان ماژول را از طریق Micro USB با 5 ولت DC تغذیه کرد یا از باتری لیتیومی تک‌سل 3.7 ولتی استفاده کرد. البته باتری باید دارای برد محافظ شارژ و دشارژ باشد. این قابلیت، استفاده از ماژول را در اسپیکرهای قابل حمل و پروژه‌های باتری‌محور ساده‌تر می‌کند.

در این نسخه دارای کلیدهای کنترلی، دکمه‌های روی برد می‌توانند برای عملکردهایی مانند پخش/توقف، آهنگ قبلی و بعدی و تنظیم صدا مورد استفاده قرار گیرند. این محصول همچنین از قابلیت پاسخ‌گویی و پایان تماس از طریق Bluetooth را پشتیبانی می‌کند. این مدل از BT5.0-PRO دارای میکروفون داخلی هست و امکان استفاده از قابلیت Hands-Free را فراهم می‌کند.

در منابع مربوط به BT5.0-PRO، پروفایل‌هایی مانند A2DP، AVRCP و HFP و در برخی منابع AVCTP و AVDTP نیز ذکر شده‌اند. A2DP برای انتقال صدای استریو و AVRCP برای کنترل رسانه کاربرد دارد، در حالی که HFP برای قابلیت‌های مکالمه و Hands-Free استفاده می‌شود.

نسخه بدون قاب این محصول BT5.0-PRO برای افرادی مناسب است که قصد دارند ماژول را داخل یک قاب سفارشی، اسپیکر، آمپلی‌فایر یا پروژه الکترونیکی خود نصب کنند. نبود قاب باعث می‌شود دسترسی به اتصالات و کلیدهای برد برای پروژه‌های سفارشی آسان‌تر باشد؛ البته برد الکترونیکی در این حالت در برابر تماس، ضربه، گردوغبار و اتصال کوتاه محافظت مکانیکی ندارد و باید هنگام نصب از آن مراقبت شود. البته این مدل از ماژول BT5.0-PRO دارای مدل قابدار هم می باشد که برای مشاهده و تهیه آن می توانید از طریق لینک زیر اقدام نمایید :

خرید ماژول بلوتوث صوتی قابدار BT5.0 با AUX

کاربردها

• تبدیل آمپلی‌فایر معمولی به آمپلی‌فایر بلوتوثی

• اضافه کردن Bluetooth به اسپیکرهای قدیمی

• ساخت اسپیکر بلوتوثی DIY

• ارتقای سیستم صوتی خودرو

• اضافه کردن Bluetooth به ضبط‌های قدیمی

• ساخت سیستم صوتی قابل حمل

• اتصال بی‌سیم گوشی به آمپلی‌فایر

• پروژه‌های صوتی Arduino و میکروکنترلری

• ساخت رادیو یا سیستم صوتی سفارشی

• استفاده در پروژه‌های آموزشی الکترونیک

• ساخت سیستم پخش موسیقی بی‌سیم

• استفاده در پروژه‌های باتری‌خور و قابل حمل

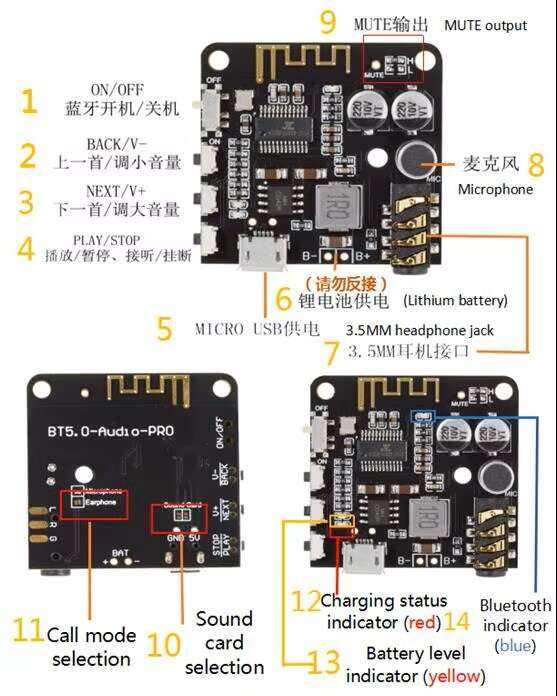

راه‌اندازی (SETUP)

1. تأمین تغذیه

ابتدا تغذیه مناسب را به برد متصل کنید. نسخه‌های رایج BT5.0-PRO با حدود 3.7 تا 5 ولت DC و حداقل 50mA کار می‌کنند و بسته به نوع استفاده می‌توان از تغذیه 5 ولت DC یا باتری لیتیومی تک‌سل به همراه برد محافظ شارژ و دشارژ استفاده کرد.

هشدار: قبل از اتصال منبع تغذیه، نوشته‌های روی برد و مشخصات نسخه خریداری‌شده را بررسی کنید؛ زیرا چینش پایه‌ها در نسخه‌های مختلف ممکن است متفاوت باشد.

2. روشن کردن ماژول

پس از اعمال تغذیه و تغییر وضعیت کلید کشویی (ON/OFF) در کنار برد، ماژول روشن شده و وارد حالت آماده‌به‌کار Bluetooth می‌شود. در این مرحله معمولاً LED آبی روی برد شروع به چشمک زدن سریع می کند و وضعیت اتصال را نشان می‌دهد. در صورت اتصال موفق LED آبی روی برد ثابت می شود و در زمان پخش فایل به آرامی شروع به چشمک زدن می کند.

3. اتصال از طریق Bluetooth

در گوشی موبایل یا تبلت:

Settings → Bluetooth → Search for Devices

را انتخاب کنید.

سپس نام Bluetooth مربوط به ماژول (BT5.0-Audio-PRO) را از فهرست دستگاه‌های قابل شناسایی انتخاب کنید و عملیات Pair را انجام دهید.

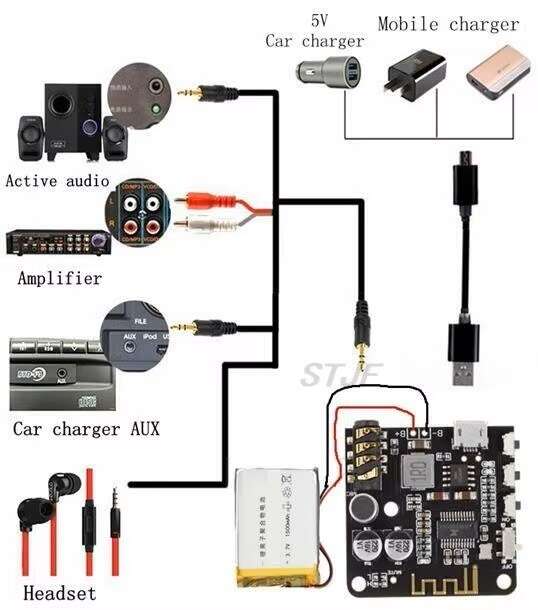

4. اتصال خروجی صوتی

خروجی صوتی ماژول را به ورودی AUX / LINE IN آمپلی‌فایر یا سیستم صوتی متصل کنید. در این نسخه که دارای خروجی جک 3.5 میلی‌متری، می‌توان از کابل AUX استاندارد استفاده کرد و در صورت لزوم برای اتصال با لحیم کاری از پد های لحیم کاری (L,R,G) پشت ماژول استفاده نمایید.

توجه داشته باشید که این ماژول فاقد آمپلی فایر داخلی است و برای اتصال به بلندگو نیاز به آمپلی فایر صوتی استریو می باشد که در صورت لزوم می توانید از طریق لینک زیر مشاهده و تهیه نمایید :

تهیه و مشاهده انواع آمپلی فایر صوتی

5. تست صدا

پس از اتصال Bluetooth، یک فایل صوتی یا موسیقی از گوشی پخش کنید و ولوم را ابتدا روی مقدار پایین قرار دهید. سپس صدای آمپلی‌فایر را به‌آرامی افزایش دهید. برای تغییر فایل به فایل بعدی (NEXT) و یا قبلی (BACK) با فشردن کوتاه و برای تغییر سطح صدای خروجی با فشردن طولانی دکمه های NEXT , BACK ویا برای پخش و توقف از دکمه PLAY/STOP در کنار برد می توانید استفاده نمایید.

6. تنظیم میکروفون و خروجی صوتی مثل هندزفری

به‌صورت پیش‌فرض، در پشت ماژول جامپر روی قسمت Microphone لحیم نشده است و در اتصال این جامپر، میکروفون روی برد برای مکالمه غیر فعال می باشد.

توجه: پدهای لحیم‌کاری داخل دو کادر Microphone و Earphone نباید هم‌زمان به یکدیگر قلع‌اندود یا لحیم شوند.

• استفاده از خروجی صوتی یا هندزفری بدون میکروفون

اگر دستگاه متصل به خروجی صوتی ماژول مثلا هندزفری شما میکروفون ندارد و فیش صوتی آن سه‌قسمتی است، پد لحیم‌کاری مربوط به کادر Microphone در پشت ماژول را به هم متصل کنید .در این حالت، میکروفون روی خود برد صدای مکالمه را ارسال می‌کند.

• استفاده از خروجی صوتی یا هندزفری دارای میکروفون

اگر دستگاه متصل به خروجی صوتی ماژول مثلا هندزفری شما میکروفون دارد و فیش صوتی آن چهارقسمتی است، پد لحیم‌کاری مربوط به کادر Earphone در پشت ماژول را به هم متصل کنید. در این حالت، میکروفون موجود روی هندزفری برای ارسال صدای مکالمه استفاده می‌شود.

7. فعال‌سازی کارت صدای USB

این قابلیت به‌صورت پیش‌فرض فعال نیست. برای فعال‌کردن آن، پدهای لحیم‌کاری پشت ماژول مربوط به Sound Card را که در دو کادر پشت ماژول قرار دارند، با قلع به هم متصل کنید. پس از انجام این کار، می‌توانید ماژول را با استفاده از کابل USB به پورت USB رایانه متصل کرده و از آن به‌عنوان یک کارت صدای USB استفاده کنید. در این حالت، صدایی که در رایانه پخش می‌شود، از طریق رابط صوتی ماژول به خروجی صوتی منتقل خواهد شد.

8. انتخاب سطح منطقی خروجی MUTE

سطح منطقی خروجی از طریق مقاومت یا پد لحیم‌کاری کنار رابط MUTE قابل انتخاب است. تنظیم پیش‌فرض روی H قرار دارد و خروجی در حالت فعال، سطح منطقی بالا خواهد بود.

• حالت H؛ فعال با سطح بالا (High Level)

وقتی مقاومت روی پد H لحیم شده باشد:

• هنگام وجود خروجی صدا، پایه MUTE در سطح بالا و حدود ۳٫۳ ولت قرار دارد.

• هنگام نبود خروجی صدا، پایه MUTE در سطح پایین و حدود ۰ ولت قرار دارد.

در این حالت، سیگنال MUTE با سطح بالا فعال می‌شود.

• حالت L؛ فعال با سطح پایین (Low Level)

وقتی مقاومت روی پد L لحیم شده باشد:

• هنگام وجود خروجی صدا، پایه MUTE در سطح پایین و حدود ۰ ولت قرار دارد.

• هنگام نبود خروجی صدا، پایه MUTE در سطح بالا و حدود ۳٫۳ ولت قرار دارد.

در این حالت، سیگنال MUTE با سطح پایین فعال می‌شود.

9. وضعیت چراغ‌های نشانگر تغذیه و شارژ

1. تغذیه فقط از طریق USB:

چراغ قرمز چشمک می‌زند؛ این وضعیت نشان می‌دهد تغذیه فقط از طریقMicro USB است.

2. تغذیه فقط از طریق باتری:

• چراغ زرد یا سز به‌صورت ثابت روشن است: تغذیه فقط از طریق باتری است.

• چراغ زرد یا سبز چشمک می‌زند: توان یا شارژ باتری کم است.

3. اتصال هم‌زمان USB و باتری:

• چراغ قرمز چشمک می‌زند: باتری در حال شارژ است.

• چراغ قرمز به‌صورت ثابت روشن است: باتری کاملاً شارژ شده است.

راه‌اندازی با آمپلی‌فایر

برای ساخت یک سیستم صوتی بلوتوثی می‌توان از BT5.0-PRO به همراه یک آمپلی‌فایر استفاده کرد.

نکته مهم این است که BT5.0-PRO گیرنده صوتی است و نباید آن را با آمپلی‌فایر قدرت اشتباه گرفت؛ برای راه‌اندازی بلندگوهای پرقدرت، خروجی آن باید به یک آمپلی‌فایر مناسب متصل شود. در صورت لزوم برای مشاهده و تهیه آمپلی فایر صوتی استریو می توانید از طریق لینک زیر اقدام نمایید :

تهیه و مشاهده انواع آمپلی فایر صوتی

نکات مهم در استفاده

• ولتاژ تغذیه را رعایت کنید :

قبل از روشن کردن ماژول، محدوده ولتاژ نسخه موجود را بررسی کنید. برای نسخه‌های رایج، تغذیه حدود 3.7 تا 5V DC و حداقل 50mA اعلام شده است. اعمال ولتاژ بالاتر از محدوده مجاز می‌تواند باعث آسیب دائمی به برد شود. در صورت استفاده از باتری قابل شارژ حتما باتری باید دارای برد محافظ شارژ و دشارژ باشد.

• ماژول را مستقیماً به بلندگوی پرقدرت متصل نکنید :

ماژول BT5.0-PRO وظیفه دریافت و خروجی دادن سیگنال صوتی آنالوگ را بر عهده دارد و برای تأمین توان بلندگو طراحی نشده است. برای بلندگو از یک آمپلی‌فایر مناسب استفاده کنید. در صورت لزوم برای مشاهده و تهیه آمپلی فایر صوتی استریو می توانید از طریق لینک زیر اقدام نمایید :

تهیه و مشاهده انواع آمپلی فایر صوتی

• سیم‌کشی صوتی را کوتاه نگه دارید :

برای کاهش نویز و هوم، مسیر خروجی صوتی را تا حد امکان کوتاه نگه دارید و سیم‌های صوتی را از سیم‌های تغذیه و منابع نویزدار دور کنید. تا حد امکان از منبع تغذیه مناسب با حداقل ریپل و نوسان استفاده نمایید.

• منبع تغذیه باکیفیت استفاده کنید :

منبع تغذیه نامناسب یا نویزی می‌تواند باعث ایجاد وزوز، نویز، قطع صدا یا اختلال Bluetooth شود. برای پروژه‌های صوتی حساس، استفاده از یک منبع تغذیه پایدار و کم‌نویز توصیه می‌شود.

• هنگام اتصال باتری دقت کنید :

اگر قصد دارید برد را با باتری لیتیومی 3.7V راه‌اندازی کنید، قطب مثبت و منفی را کاملاً بررسی کنید و از پدهای لحیم کاری B+,B- روی برد استفاده نمایید. اتصال معکوس باتری می‌تواند به برد آسیب بزند و باتری را همراه با برد محافظ شارژ و دشارژ به ماژول متصل نمایید.

• برد بدون قاب است :

این نسخه بدون قاب محافظ عرضه می‌شود؛ بنابراین قسمت‌های الکترونیکی در برابر تماس دست، فلز و اتصال کوتاه محافظت نمی‌شوند. برای نصب داخل اسپیکر یا قاب سفارشی، بهتر است برد روی پایه مناسب نصب شده و از تماس آن با بدنه فلزی جلوگیری شود. در صورت نیاز می توانید نسخه قابدار ماژول BT 5.0 را از طریق لینک زیر تهیه نمایید :

خرید ماژول بلوتوث صوتی قابدار BT5.0 با AUX

• برد را در محیط مرطوب استفاده نکنید :

ماژول BT5.0-PRO یک برد الکترونیکی بدون محفظه ضدآب است و باید در برابر آب، رطوبت، گردوغبار شدید و حرارت بالا محافظت شود.

• فاصله و موانع روی برد Bluetooth تأثیر دارند :

برد ارتباطی واقعی به محیط، موانع، نویز رادیویی و محل نصب بستگی دارد؛ بنابراین نباید حداکثر برد اعلام‌شده را در همه شرایط تضمین‌شده در نظر گرفت.

• برای کاهش نویز آمپلی‌فایر :

اگر بعد از اتصال ماژول به آمپلی‌فایر صدای هوم یا نویز شنیده شد، ابتدا منبع تغذیه را بررسی کنید. همچنین کوتاه کردن سیم‌های صوتی و استفاده از زمین مناسب می‌تواند به کاهش نویز کمک کند.

• قبل از نصب نهایی تست کنید :

پیشنهاد می‌شود ابتدا تغذیه، اتصال Bluetooth و خروجی صدا را روی میز آزمایش کنید و پس از اطمینان از عملکرد صحیح، ماژول را داخل قاب یا دستگاه نصب کنید.

مشخصات فنی


نام محصولماژول گیرنده صوتی بلوتوث BT5.0-PRO بدون قاب
مدلBT5.0 Audio PRO / BT5.0-PRO
نوع ماژولگیرنده صوتی Bluetooth
نسخه بلوتوثBluetooth 5.0
نوع ارتباطبی‌سیم، مخصوص انتقال صوت
برد ارتباطیحدود 10 تا 15 متر در فضای آزاد بدون مانع (در محیط‌های بسته با مانع، برد کاهش می‌یابد.)
ولتاژ تغذیه3.7 تا 5V DC
روش تغذیهMicro USB یا باتری لیتیومی تک‌سل همراه برد محافظ شارژ و دشارژ
جریان مصرفیحدود 50mA
خروجی صوتیسیگنال صوتی آنالوگ و استریو
کانکتور صوتیجک 3.5mm AUX و پدهای لحیم‌کاری پشت برد
کانال های صوتی2 کانال، Stereo
فرمت های صوتیMP3، WAV، FLAC، APE
نسبت سیگنال به نویز (SNR)حدود 90dB
پروتکل های BluetoothHFP، A2DP، AVRCP، AVCTP، AVDTP
میکروفوندارد (نیاز به فعال‌سازی)
قابلیت مکالمه Hands-Freeدارد (با فشردن کوتاه دکمه)
کلید خاموش / روشندارد؛ کلید کشویی (ON/OFF) کنار برد
کنترل پخشPlay/Stop، آهنگ قبلی (BACK) / بعدی (NEXT) و تنظیم صدا با کلیدهای کنار برد
نشانگر وضعیتLED
LED آبیبرای وضعیت اتصال بلوتوث
LED قرمزوضعیت تغذیه
LED زرد یا سبزوضعیت شارژ باتری
قابلیت اتصال باتریدارد؛ باتری باید همراه برد محافظ شارژ و دشارژ باشد و از طریق پدهای B+ و B- متصل می‌شود

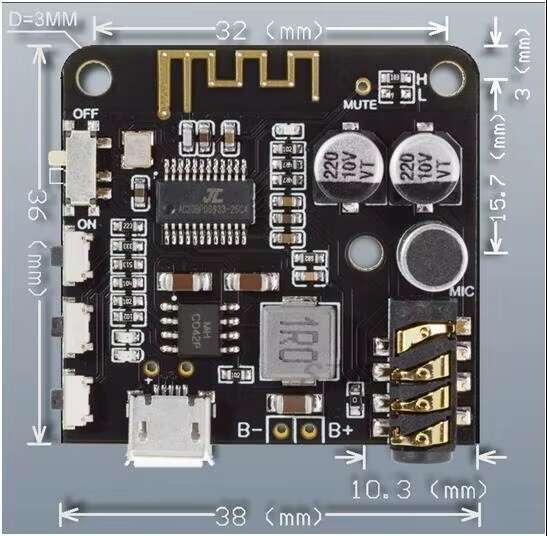

نوع نصببدون قاب با سوراخ‌های مناسب پیچ 3mm
ابعادحدود 36 × 38mm
محدوده دمای کاری40 تا +85 درجه سانتی‌گراد
تقویت کننده صوتی داخلیندارد؛ برای راه‌اندازی بلندگو به آمپلی‌فایر نیاز است
کاربرد اصلیتبدیل سیستم‌های صوتی معمولی به گیرنده صوتی Bluetooth

سوالات متداول


سوالات متداول:

ماژول BT5.0-PRO چیست؟

BT5.0-PRO یک ماژول گیرنده صوتی بلوتوث است که امکان دریافت صدای بی‌سیم از گوشی، تبلت، لپ‌تاپ و سایر دستگاه‌های سازگار را فراهم می‌کند و سیگنال صوتی را از طریق خروجی صدا در اختیار آمپلی‌فایر یا سیستم صوتی قرار می‌دهد.

نسخه بلوتوث این ماژول چیست؟

این ماژول از Bluetooth 5.0 پشتیبانی می‌کند.

آیا BT5.0-PRO گیرنده است یا فرستنده؟

نسخه رایج BT5.0-PRO Audio به‌عنوان گیرنده صوتی Bluetooth استفاده می‌شود؛ یعنی صدا را از یک دستگاه مانند موبایل دریافت کرده و به خروجی صوتی منتقل می‌کند.

آیا می‌توان این ماژول را به آمپلی‌فایر متصل کرد؟

بله. خروجی صوتی ماژول را می‌توان با جک AUX 3.5mm و یا پدهای لحیم کاری (L,R,G) به ورودی AUX یا LINE IN آمپلی‌فایر متصل کرد و از طریق Bluetooth موسیقی را به آمپلی‌فایر منتقل کرد.

آیا BT5.0-PRO خودش آمپلی‌فایر دارد؟

خیر. این برد یک گیرنده صوتی است و برای اتصال مستقیم به بلندگوهای معمولی و پرقدرت طراحی نشده است. برای راه‌اندازی بلندگو باید از یک آمپلی‌فایر مناسب استفاده شود. برای اتصال به بلندگو نیاز به آمپلی فایر صوتی استریو می باشد که در صورت لزوم می توانید از طریق لینک زیر مشاهده و تهیه نمایید :

تهیه و مشاهده انواع آمپلی فایر صوتی

ولتاژ تغذیه ماژول چقدر است؟

برای نسخه‌های رایج این ماژول، محدوده تغذیه حدود 3.7 تا 5 ولت DC و حداقل 50mA اعلام شده است.

جریان مصرفی BT5.0-PRO چقدر است؟

مقدار اعلام‌شده برای نسخه‌های رایج حدود 50mA در حالت کاری است؛ مقدار واقعی می‌تواند با توجه به نسخه برد و وضعیت کاری متفاوت باشد.

آیا می‌توان ماژول را با باتری لیتیومی 3.7V استفاده کرد؟

در نسخه‌هایی که ورودی مناسب باتری تک‌سل دارند، امکان استفاده از باتری لیتیومی 3.7V وجود دارد. قبل از اتصال باتری، حتماً مشخصات و قطب‌های نسخه موجود را بررسی کنید. و باتری را همراه با برد محافظ شارژ و دشارژ به ماژول متصل نمایید.

آیا امکان تغذیه با USB وجود دارد؟

دراین نسخه دارای Micro USB می‌توان از منبع 5V USB برای تأمین تغذیه استفاده کرد.

برد Bluetooth ماژول چقدر است؟

برد ارتباطی نسخه‌های رایج حدود 10 تا 15 متر در فضای آزاد و بدون مانع اعلام شده است؛ برد واقعی به موانع، تداخل امواج، محل نصب و قدرت سیگنال دستگاه متصل‌شونده بستگی دارد. در محیط های بسته برد ماژول کاهش می یابد.

آیا BT5.0-PRO خروجی صدای استریو دارد؟

بله، نسخه‌های رایج این ماژول دارای خروجی صوتی استریو هستند و می‌توانند برای ورودی صوتی آمپلی‌فایر استفاده شوند.

آیا خروجی AUX دارد؟

در نسخه‌های رایج BT5.0-PRO خروجی صوتی از طریق جک 3.5 میلی‌متری AUX ارائه می‌شود.

آیا می‌توان آن را به ضبط خودرو متصل کرد؟

بله. در صورتی که ضبط یا آمپلی‌فایر خودرو ورودی AUX/LINE داشته باشد، می‌توان خروجی صوتی ماژول را به آن متصل کرد و قابلیت پخش Bluetooth را به سیستم اضافه کرد.

آیا می‌توان با این ماژول اسپیکر بلوتوثی ساخت؟

بله. برای ساخت اسپیکر بلوتوثی می‌توان از BT5.0-PRO به همراه یک ماژول آمپلی‌فایر صوتی و بلندگو استفاده کرد.

آیا ماژول دارای میکروفون است؟

این نسخه BT5.0-PRO دارای میکروفون داخلی هست و از قابلیت مکالمه Hands-Free پشتیبانی می‌کند و نیاز به فعال سازی دارد . برای اطالاعات بیشتر به متن بخش معرفی محصول مراجعه نمایید.

آیا امکان پاسخ‌گویی به تماس وجود دارد؟

در این نسخه مجهز به میکروفون و قابلیت Hands-Free، امکان استفاده از عملکردهای مربوط به تماس Bluetooth وجود دارد. فشردن کوتاه دکمه Play/Stop برای پاسخ به تماس و یا خاتمه تماس تلفنی و فشردن طولانی آن دکمه برای رد تماس می باشد.

آیا دکمه کنترل موسیقی دارد؟

برخی نسخه‌های BT5.0-PRO دارای کلیدهایی برای پخش/توقف، آهنگ قبلی/بعدی و تنظیم صدا هستند.

آیا ماژول بدون قاب عرضه می‌شود؟

بله، این محصول در این مدل به‌صورت برد الکترونیکی بدون قاب محافظ عرضه می‌شود و برای نصب داخل قاب سفارشی، اسپیکر یا تجهیزات صوتی مناسب است. البته این مدل از ماژول BT5.0-PRO دارای مدل قابدار هم می باشد که برای مشاهده و تهیه آن می توانید از طریق لینک زیر اقدام نمایید :

خرید ماژول بلوتوث صوتی قابدار BT5.0 با AUX

آیا می‌توان از BT5.0-PRO برای پروژه‌های DIY استفاده کرد؟

بله. این ماژول برای پروژه‌های ساخت اسپیکر بلوتوثی، آمپلی‌فایر، سیستم صوتی خودرو، رادیو، سیستم‌های صوتی قابل حمل و پروژه‌های الکترونیکی سفارشی کاربرد دارد.

آیا برای اتصال ماژول به آمپلی‌فایر به مدار اضافی نیاز است؟

اگر آمپلی‌فایر ورودی AUX یا LINE داشته باشد، معمولاً کافی است خروجی صوتی ماژول را به ورودی آن متصل کنید. برای بلندگوهای پسیو، وجود آمپلی‌فایر قدرت ضروری است.

آیا اتصال مستقیم خروجی ماژول به بلندگو توصیه می‌شود؟

خیر. BT5.0-PRO خروجی صوتی در سطح سیگنال صوتی آنالوگ ارائه می‌کند و توان لازم برای راه‌اندازی بلندگوهای معمولی را ندارد.

آیا می‌توان ماژول را داخل قاب فلزی نصب کرد؟

از نظر عملکرد Bluetooth، نصب داخل محفظه فلزی می‌تواند روی برد ارتباط بی‌سیم تأثیر منفی بگذارد. بهتر است تا حد امکان بخش آنتن از فلز و منابع نویز الکترومغناطیسی فاصله داشته باشد.

مهم‌ترین کاربرد BT5.0-PRO چیست؟

مهم‌ترین کاربرد آن اضافه کردن قابلیت دریافت صدای Bluetooth به سیستم‌های صوتی فاقد Bluetooth است؛ برای مثال تبدیل یک آمپلی‌فایر یا اسپیکر قدیمی به سیستم صوتی قابل پخش از طریق گوشی.

دیدگاه کاربران


هنوز دیدگاهی برای این محصول ثبت نشده است. اولین نفر باشید.

دیتاشیت


دانلود دیتاشیتPDF · ۲۳۸ کیلوبایت
