ماژول آمپلی فایر ۲x5W بلوتوثی مدل CT14+ / JZ-B5W2 دارای USB Type-C

ماژول آمپلی فایر ۲x5W بلوتوثی مدل CT14+ / JZ-B5W2 دارای USB Type-C

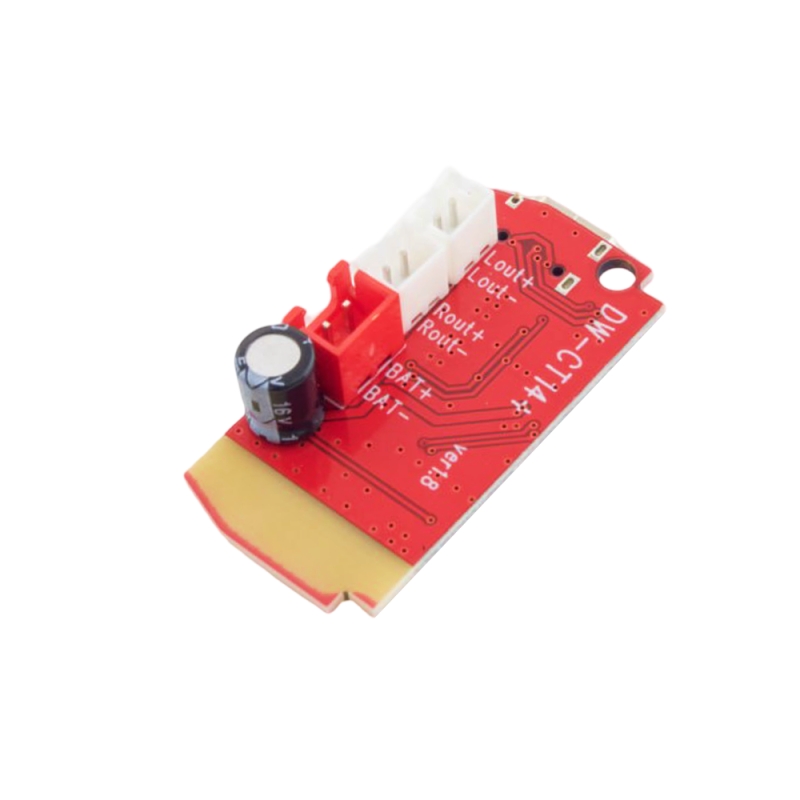

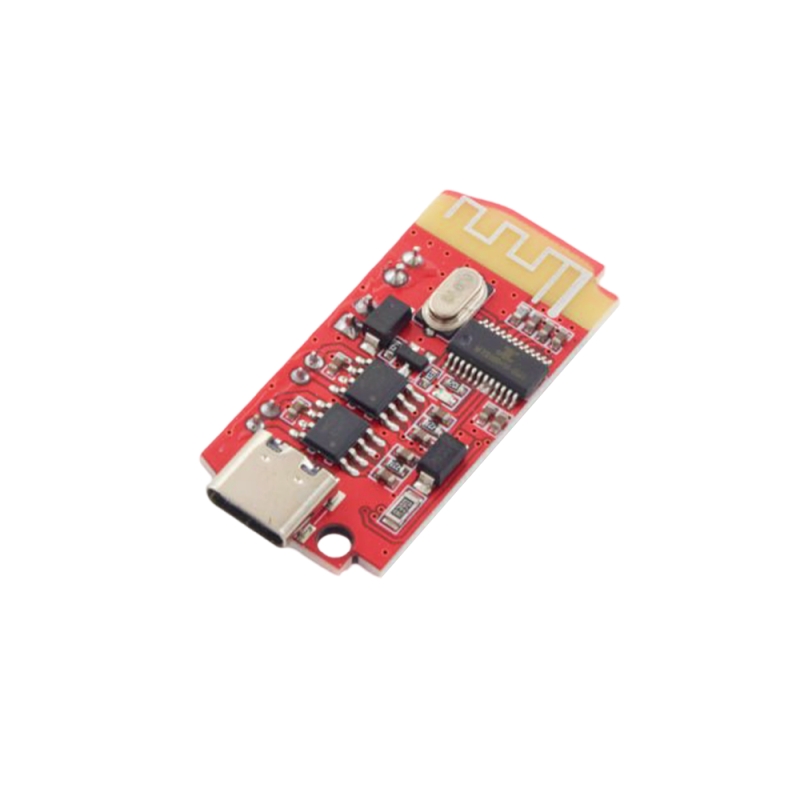

این ماژول یک آمپلی‌فایر بلوتوث استریو CT14 کم‌مصرف با ورژن بلوتوث 4.2 است که دارای پورت شارژ میکرو USB 5 ولت است و با تمامی گوشی‌های موبایل و آداپتورهای بلوتوث موجود در بازار سازگار است. برد ماژول در فضای آزاد بدون مانع تا 15 متر برد دارد و به‌صورت اتوماتیک به دستگاه‌هایی که از قبل جفت (Pair) شده‌اند متصل می‌شود و موزیک پخش می‌کند. خروجی صدا دارای کیفیت و شفافیت بالایی است و روی ماژول آمپلی‌فایر 5 وات استریویی وجود دارد که خروجی بلوتوث را مستقیماً تقویت می‌کند.

کاربردها

• گیرنده صدای بلوتوثی برای اسپیکرهای خانگی • پخش صدای بلوتوثی از موبایل به اسپیکر • اتصال به گوشی‌های همراه جهت پخش صدا • ساخت جعبه‌های صدا و اسپیکر قابل حمل • اسپیکر بلوتوثی خودرو با ورودی 5V • سیستم‌های صوتی DIY و پروژه‌های الکترونیکی

راه‌اندازی

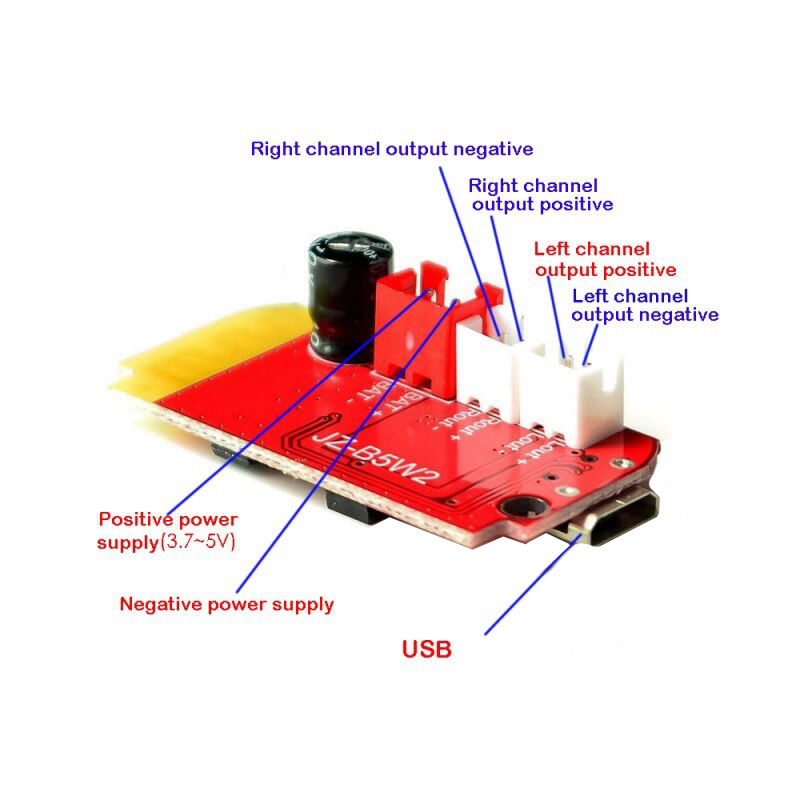

مراحل اتصال: 1. اتصال منبع تغذیه: پورت میکرو USB ماژول را به یک آداپتور 5V متصل کنید: • آداپتور USB 5V حداقل 2A 2. اتصال بلندگوها: دو بلندگوی 2 تا 8 اهم را به خروجی‌های استریو ماژول متصل کنید: • بلندگوی کانال Left به ترمینال L+ و L- • بلندگوی کانال Right به ترمینال R+ و R- 3. اتصال باتری لیتیوم (اختیاری): اگر می‌خواهید از باتری استفاده کنید: • باتری لیتیوم 3.7V را به ترمینال‌های باتری متصل کنید • توجه: باتری لیتیوم به یک ماژول محافظ BMS نیاز دارد . 4. فعال‌سازی بلوتوث: • بلوتوث تلفن همراه خود را روشن کرده و اسکن کنید • نام DW-CT14+ را پیدا کرده و انتخاب کنید 5. Pair کردن (جفت‌سازی): • برای اولین اتصال، دستگاه را انتخاب و Pair کنید • پس از Pair شدن، ماژول به‌صورت اتوماتیک به دستگاه متصل می‌شود 6. پخش موزیک: موزیک را از گوشی شروع کنید؛ صدا مستقیماً از بلندگوها پخش می‌شود

نکات مهم در استفاده

• باتری لیتیوم نیاز به محافظ دارد: اگر از باتری لیتیوم 3.7V استفاده می‌کنید، حتماً از ماژول محافظ BMS استفاده کنید. • منبع تغذیه مناسب: از آداپتور 5V با جریان حداقل 2 آمپر استفاده کنید تا ماژول به‌خوبی کار کند. • بلندگوی مناسب: فقط از بلندگوهای 3-10 وات (2 تا 8 اهم) استفاده کنید؛ بلندگوهای با توان بالاتر ممکن ماژول را خراب کنند. • برد بلوتوث: برد 15 متر در فضای آزاد است؛ در محیط با دیوار و موانع برد کمتر خواهد بود.
