شارژر باتری 1 سل 10 آمپر قرمز

شارژر باتری 1 سل 10 آمپر قرمز | ماژول شارژ پرقدرت باتری لیتیومی 1S

شارژر باتری 1 سل 10 آمپر قرمز یک ماژول شارژ باتری لیتیومی تک‌سلول (BMS 1S) است که برای استفاده در پروژه‌های الکترونیکی، تجهیزات قابل‌حمل و سیستم‌هایی که به شارژ باتری‌های لیتیومی نیاز دارند، طراحی شده است. این برد با ساختار کوچک و کاربردی خود می‌تواند به‌عنوان بخشی از مدار شارژ باتری در پروژه‌های مختلف مورد استفاده قرار گیرد. منظور از 1 سل یا 1S این است که ماژول برای شارژ یک سلول باتری لیتیومی استفاده می‌شود. باتری‌های لیتیوم‌یون و لیتیوم‌پلیمر تک‌سلول معمولاً در محدوده ولتاژ نامی حدود 3.7 ولت کار می‌کنند و هنگام شارژ کامل به حدود 4.2 ولت می‌رسند.به همین دلیل، استفاده از شارژر مناسب برای باتری لیتیومی اهمیت زیادی دارد. این ماژول می‌تواند در طراحی مدارهایی که به شارژ باتری تک‌سلول نیاز دارند، مورد استفاده قرار گیرد. جریان شارژ واقعی باید بر اساس مدل دقیق ماژول، آی‌سی شارژ، مدار کنترل، طراحی PCB و مشخصات سازنده تعیین شود. بنابراین برای استفاده ایمن، نباید صرفاً بر اساس عبارت «10 آمپر» جریان شارژ را تنظیم کرد. باتری‌های لیتیومی نسبت به شارژ بیش از حد، تخلیه عمیق، اتصال کوتاه و جریان نامناسب حساس هستند. به همین دلیل هنگام استفاده از این ماژول باید مشخصات دقیق برد و وجود یا عدم وجود مدارهای حفاظتی بررسی شود و استفاده از برد محافظ باتری لیتیومی مناسب مثل شارژر باتری 1 سل 10 آمپر قرمز در کنار آن می‌تواند برای حفاظت در برابر شرایطی مانند اضافه‌شارژ، تخلیه بیش از حد و اتصال کوتاه ضروری باشد. قبل از اتصال باتری، حتماً نوع باتری و تعداد سلول‌ها را بررسی کنید. این ماژول شارژر باتری 1 سل 10 آمپر قرمز برای باتری تک‌سلول لیتیومی طراحی شده و نباید برای پک‌های چندسلولی سری بدون مدار شارژ و مدیریت مناسب استفاده شود.همچنین قطب‌های مثبت و منفی باتری را به‌درستی متصل کنید. اتصال معکوس باتری می‌تواند باعث آسیب به ماژول یا باتری شود.از شارژ باتری‌های آسیب‌دیده، متورم یا دارای نشتی خودداری کنید و در هنگام شارژ باتری‌های لیتیومی، از قرار دادن آن‌ها در محیط‌های بسیار گرم یا قابل اشتعال پرهیز نمایید. شارژر باتری 1 سل 10 آمپر قرمز یک ماژول کاربردی برای پروژه‌هایی است که به شارژ باتری لیتیومی تک‌سلول نیاز دارند. این برد به دلیل طراحی جمع‌وجور، قابلیت استفاده در پروژه‌های مختلف و امکان ترکیب با سایر مدارهای الکترونیکی، گزینه‌ای مناسب برای ساخت تجهیزات قابل‌حمل، پروژه‌های DIY، رباتیک و سیستم‌های باتری‌محور است.

کاربردها

• شارژ باتری لیتیوم‌یون تک‌سلول • شارژ باتری لیتیوم‌پلیمر 1S • پروژه‌های آردوینو و میکروکنترلری • تجهیزات الکترونیکی قابل‌حمل • چراغ‌های شارژی • پروژه‌های رباتیک • سیستم‌های اینترنت اشیا (IoT) • پروژه‌های DIY • مدارهای پاوربانک • تجهیزات قابل‌حمل باتری‌محور • سیستم‌های ذخیره انرژی کوچک • پروژه‌های الکترونیکی نیازمند شارژ باتری 3.7 ولتی

راه‌اندازی ماژول

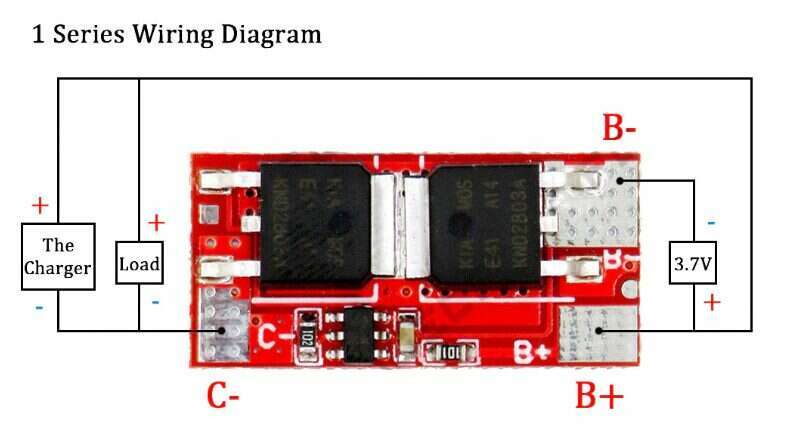

• بررسی مشخصات ماژول پیش از اتصال، نوشته‌های روی برد را بررسی کنید. معمولاً پایه‌ها با عباراتی مانند موارد زیر مشخص می‌شوند: B+ / C- و هم خروجی برای اتصال به بار ورودی تغذیه هم B+ / B- اتصال به باتری مثبت منبع تغذیه ورودی 4.2V DC را به پد B+ و منفی منبع تغیه را به C- با لحیم کاری تمییز متصل نمایید. از اتصال منبع تغذیه با ولتاژ نامناسب خودداری کنید. برای عملکرد مناسب ماژول ، منبع تغذیه باید توان کافی برای شارژ باتری را داشته باشد برای درک بهتر این موضوع بع مشخصات باتری و جریان نامی مورد نیاز برای شارژ باتری مراجعه نمایید. • اتصال باتری باتری تک‌سلول لیتیومی یا لیتیوم پلیمر را با ولتاژ نامی 3.7 / 3.6 V DC به پایه‌های مخصوص باتری متصل کنید: مثبت باتری B+/ منفی باتری B-/ قطبیت مثبت و منفی باتری را حتماً رعایت کنید. اتصال معکوس باتری می‌تواند باعث آسیب به ماژول یا باتری شود. • اتصال مصرف‌کننده برای اتصال به مصرف کننده بعد از قطع شارژر، می توانید از پد های B+ / C- استفاده نمایید. "از آنجاییکه این ماژول جریان شارژ و دشارژ 10A دارد در استفاده های نزدیک به این مقدار نامی حتما از سیم های با کیفیت و ضخیم و در صورت امکان نسوز و تهویه و خنک کاری مناسب استفاده نمایید." نکات مهم استفاده • فقط از باتری تک‌سلول استفاده کنید : این ماژول برای باتری 1S طراحی شده است. اتصال مستقیم پک‌های سری 2S، 3S یا بیشتر می‌تواند باعث آسیب جدی به ماژول و باتری شود. • باتری آسیب‌دیده را استفاده نکنید : باتری‌هایی که متورم شده‌اند / نشتی دارند / بیش از حد گرم می‌شوند / آسیب فیزیکی دیده‌اند / ولتاژ غیرعادی دارند؛ نباید با این ماژول شارژ شوند. • از منبع تغذیه مناسب استفاده کنید : منبع تغذیه باید ولتاژ مناسب داشته باشد / توان کافی برای شارژ را تأمین کند / کیفیت مناسبی داشته باشد / دارای خروجی پایدار باشد و جریان کافی برای شارژ باتری را داشته باشد / استفاده از منبع نامناسب ممکن است باعث گرم شدن بیش از حد ماژول یا عملکرد ناپایدار شود. • هنگام شارژ، دمای باتری را کنترل کنید : در هنگام شارژ، گرم شدن جزئی ممکن است طبیعی باشد؛ اما داغ شدن شدید باتری یا ماژول نشانه وجود مشکل است. در چنین شرایطی شارژ را متوقف کنید. • جریان شارژ باید با ظرفیت باتری سازگار باشد : حتی اگر ماژول توانایی تأمین جریان بالایی داشته باشد، باتری نیز ظرفیت شارژ مشخصی دارد. شارژ با جریان بیش از مقدار مجاز باتری می‌تواند خطرناک باشد. • از اتصال کوتاه جلوگیری کنید : اگر چه حفاظت در برابر اتصال کوتاه دارد و دارای تاخیر در عملکرد است ولی اتصال کوتاه پایه‌های ورودی، باتری یا خروجی به دفعات ممکن است باعث آسیب به برد، منبع تغذیه و باتری شود. • در محیط مناسب استفاده کنید : ماژول و باتری را در محیط خشک / دارای تهویه مناسب / دور از حرارت زیاد / دور از مواد قابل اشتعال استفاده کنید. • برای باتری‌های موازی احتیاط کنید : ترجیحا اتصال موازی باتری ها توصیه نمی شود ولی اتصال چند باتری لیتیومی به‌صورت موازی بدون بررسی ولتاژ، ظرفیت، سلامت و شرایط یکسان باتری‌ها و جریان لازم برای شارژ همه باتری ها می‌تواند خطرناک باشد. باتری‌های موازی باید با مدار و روش مناسب مدیریت شوند.
