پراب چیست و چه کاربردی دارد؟
آیا تا به حال فکر کردهاید که مهندسان و تعمیرکاران الکترونیک چگونه به قلب یک مدار الکترونیکی نفوذ میکنند و از سلامت یا عملکرد آن باخبر میشوند؟ ابزار این کار یک وسیله به ظاهر ساده اما بسیار مهم به نام “پراب” است. پراب در واقع پلی است میان دستگاه اندازهگیری شما (مانند مولتیمتر یا اسیلوسکوپ) و مداری که قصد آزمایش آن را دارید. بدون یک پراب مناسب، بهترین دستگاههای اندازهگیری هم کارایی نخواهند داشت.

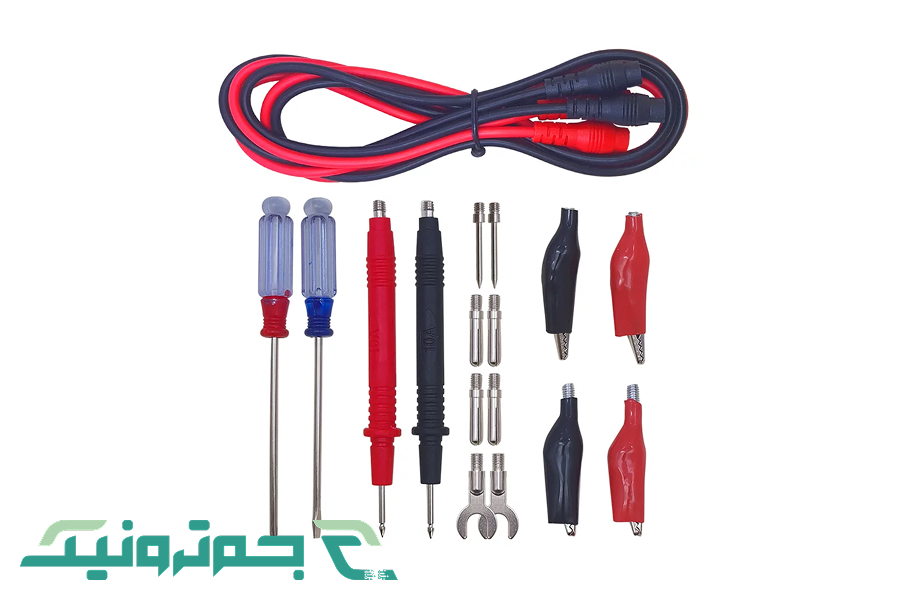

پراب چیست؟
اگر بخواهیم به سادهترین شکل ممکن بگوییم، پراب یک رابط یا حسگر فیزیکی است. وظیفه اصلی آن ایجاد یک اتصال موقت و امن بین یک نقطه از مدار الکترونیکی و ورودی یک دستگاه تست است. این اتصال به دستگاه اجازه میدهد تا سیگنالهای الکتریکی مانند ولتاژ، جریان یا فرکانس را از آن نقطه دریافت و نمایش دهد. بسیاری در بازار آن را با نام “Test Lead” یا سیم رابط هم میشناسند، اما پراب مفهومی گستردهتر دارد و میتواند از یک سیم ساده تا یک ابزار تخصصی برای اندازهگیری فرکانسهای بالا باشد.
این ابزارها باید سیگنال را با کمترین تغییر و خطا منتقل کنند. یک پراب نامناسب میتواند شکل سیگنال را خراب کند یا با ایجاد بار اضافی روی مدار، عملکرد آن را تغییر دهد و شما را به نتیجهگیری اشتباه برساند. بنابراین، انتخاب پراب درست به اندازه انتخاب دستگاه اندازهگیری اهمیت دارد. سوال پراب چیست تنها به تعریف آن محدود نمیشود، بلکه درک ساختار آن را نیز شامل میشود.
همچنین بخوانید: جامپر چیست
نحوه کار پراب
عملکرد یک پراب بر اساس یک اصل ساده استوار است، انتقال سیگنال با کمترین دخالت. وقتی نوک رسانای پراب را به نقطهای از مدار متصل میکنید، پراب آن سیگنال الکتریکی را از طریق یک کابل محافظتشده (شیلد دار) به دستگاه اندازهگیری میفرستد. این کابل محافظتشده از ورود نویزهای محیطی (مثل امواج رادیویی یا نوسانات برق شهر) به سیگنال اصلی جلوگیری میکند. این موضوع به ویژه در اندازهگیری سیگنالهای ضعیف یا فرکانس بالا بسیار مهم است.
در مدلهای پیشرفتهتر، مانند پرابهای فعال (Active)، مدارهای الکترونیکی کوچکی در داخل خود پراب قرار دارد. این مدارها به تقویت سیگنال یا تطبیق امپدانس کمک میکنند تا سیگنال با کمترین افت و تغییر به دستگاه برسد. درک این مسئله که نحوه کار هر پراب چیست، به شما در انتخاب صحیح آن برای هر کاری کمک شایانی میکند.

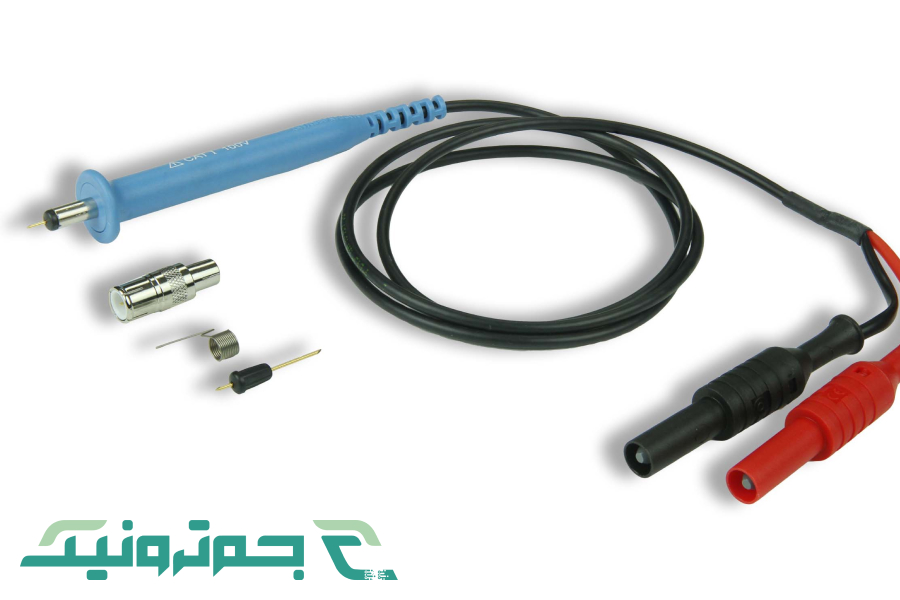

انواع پراب
پرابها در شکلها و مدلهای گوناگونی برای مصارف مختلف ساخته میشوند. هرکدام از انواع پراب برای اندازهگیری خاصی طراحی شدهاند و شناخت آنها به شما کمک میکند تا آزمایشهای دقیقتری انجام دهید. شناخت انواع پروب برای هر متخصصی یک امر ضروری است. برخی از رایجترین آنها عبارتاند از:
- پراب پسیو (Passive): اینها رایجترین و پراستفادهترین نوع پراب هستند که معمولا همراه با اسیلوسکوپها عرضه میشوند. ساختار سادهای دارند و نیازی به منبع تغذیه خارجی ندارند.
- پراب اکتیو (Active): این پرابها دارای قطعات الکترونیکی داخلی هستند و برای کار به منبع تغذیه نیاز دارند. برای اندازهگیری سیگنالهای بسیار سریع و فرکانس بالا مناسب هستند چون بار کمتری به مدار اعمال میکنند.
- پراب جریان (Current Probe): برخلاف پرابهای ولتاژ، این مدلها برای اندازهگیری جریان الکتریکی طراحی شدهاند. معمولا به شکل یک گیره یا کلمپ هستند که دور سیم مورد نظر قرار میگیرند.
- پراب تفاضلی (Differential Probe): برای اندازهگیری اختلاف ولتاژ بین دو نقطه دلخواه در مدار (که هیچکدام زمین نیستند) به کار میروند.
در جدول زیر تفاوتهای اصلی دو نوع پراب پراستفاده را مشاهده میکنید.
| ویژگی | پراب پسیو (Passive) | پراب اکتیو (Active) |
| نیاز به تغذیه | ندارد | دارد |
| پهنای باند | معمولا تا 500 مگاهرتز | بالا (چندین گیگاهرتز) |
| قیمت | ارزانتر | گرانتر |
| بارگذاری روی مدار | بیشتر | بسیار کم |
کاربرد های پراب
شاید به نظر برسد که کاربرد پراب تنها به اتصال دو نقطه محدود میشود، اما در عمل، این ابزار در طیف وسیعی از فعالیتهای مهندسی و تعمیراتی استفاده میشود. بدون پراب، عملا امکان عیبیابی، طراحی و تحلیل مدارهای الکترونیکی وجود نخواهد داشت. درک اینکه کاربرد پراب در هر شاخه از الکترونیک پراب چیست، به اندازه دانش فنی اهمیت دارد.
برخی از اصلیترین کاربردها شامل موارد زیر است:
- عیبیابی مدارها: اولین قدم برای پیدا کردن یک قطعه خراب یا یک اتصال نادرست در مدار، بررسی ولتاژها و سیگنالها در نقاط مختلف است که این کار فقط با پراب امکانپذیر است.
- تحلیل عملکرد سیگنال: مهندسان طراح با استفاده از پرابهای اسیلوسکوپ، شکل موج سیگنالها را در بخشهای مختلف یک مدار مشاهده میکنند تا از صحت عملکرد آن مطمئن شوند.
- اندازهگیری توان: با استفاده همزمان از پراب ولتاژ و پراب جریان، میتوان توان مصرفی یک بخش از مدار را محاسبه کرد.
- تست قطعات الکترونیکی: برای تست سلامت قطعاتی مانند دیود، ترانزیستور و مقاومت از پرابهای مولتیمتر استفاده میشود.
جهت خرید دیود و دیگر قطعات الکترونیکی به سایت جم ترونیک مراجعه کنید.
پراب اسیلوسکوپ چیست؟
پراب اسیلوسکوپ ابزاری تخصصی برای نمایش شکل موج سیگنالهای متغیر با زمان است. این پرابها طوری طراحی شدهاند که سیگنال را با کمترین تغییر و افت به اسیلوسکوپ برسانند. یکی از مهمترین ویژگیهای این پرابها، قابلیت تضعیف سیگنال (Attenuation) است. بیشتر پرابهای اسیلوسکوپ یک کلید کوچک با گزینههای ×1 و ×10 دارند. این قابلیت به شما اجازه میدهد سیگنالهای با دامنه ولتاژ بالا را بدون آسیب رساندن به دستگاه اندازه گیری کنید.
وقتی پراب روی حالت ×10 تنظیم میشود، دامنه سیگنال را ده برابر تضعیف میکند. این کار همچنین اثر بارگذاری پراب بر روی مدار را کاهش میدهد و برای اندازهگیری فرکانسهای بالاتر مناسبتر است. درک این موضوع که کارایی هر پراب چیست به انتخاب صحیح ضریب تضعیف آن بستگی دارد.
| حالت تضعیف | عملکرد | بهترین کاربرد |
| ×1 | سیگنال را بدون تغییر عبور میدهد. | اندازهگیری سیگنالهای با دامنه ولتاژ پایین (کمتر از 1 ولت) |
| ×10 | دامنه سیگنال را 10 برابر کاهش میدهد. | اندازهگیری سیگنالهای عمومی و فرکانس بالا |

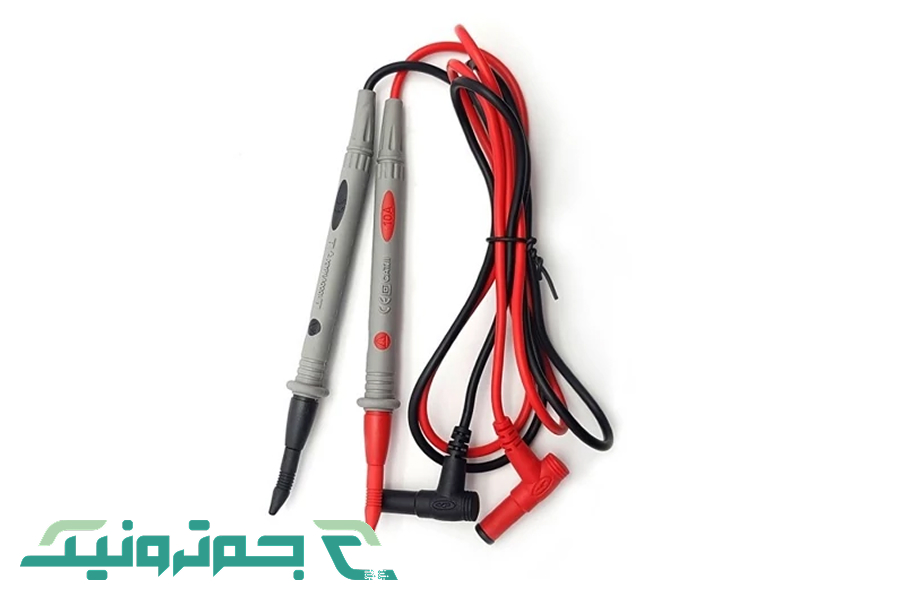

پراب مولتی متر چیست؟
پراب مولتیمتر احتمالا شناختهشدهترین نوع پراب برای عموم است. این پرابها که معمولا به صورت یک جفت قرمز (برای قطب مثبت) و مشکی (برای قطب منفی یا زمین) عرضه میشوند، برای اندازهگیری مقادیر ثابت الکتریکی مانند ولتاژ DC و AC، جریان و مقاومت به کار میروند. ساختار آنها نسبت به پرابهای اسیلوسکوپ سادهتر است و برای کار با فرکانسهای پایین طراحی شدهاند.
نوک این پرابها معمولا تیز و سوزنی است تا به راحتی بتوان با پایههای قطعات الکترونیکی روی برد تماس برقرار کرد. گرچه ظاهر سادهای دارند، کیفیت ساخت، جنس سیم و عایقبندی آنها در دقت اندازهگیری و ایمنی کاربر بسیار تاثیرگذار است. دانستن اینکه تفاوت اصلی این ابزار با دیگر مدلهای پراب چیست، از خطاهای رایج جلوگیری میکند.
همچنین برای خرید مولتی متر با قیمت مناسب کلیک کنید.
نحوه تست پراب
پرابها ابزارهای مصرفی هستند و به مرور زمان، به خصوص در محیطهای کاری شلوغ، ممکن است دچار آسیب، قطعی سیم یا شکستگی شوند. یک پراب معیوب میتواند نتایج کاملا اشتباهی به شما بدهد و ساعتها وقت شما را برای عیبیابی هدر دهد. خوشبختانه تست سلامت پراب کار سادهای است.
برای تست پراب مولتیمتر، کافی است دستگاه را روی حالت تست پیوستگی (Continuity) یا اندازهگیری مقاومت (اهم) قرار دهید. سپس نوک دو پراب قرمز و مشکی را به هم متصل کنید. اگر پراب سالم باشد، مولتیمتر باید بوق بزند یا مقاومتی نزدیک به صفر اهم را نشان دهد. اگر مقدار مقاومت بالا بود یا دستگاه هیچ واکنشی نشان نداد، به احتمال زیاد سیم داخلی یکی از پرابها قطع شده است. همیشه ظاهر فیزیکی پراب را برای هرگونه پارگی یا آسیب در عایق بررسی کنید.
جمعبندی
در این نوشته سعی کردیم به این سوال پاسخ دهیم که پراب چیست و چه جایگاهی در دنیای الکترونیک دارد. همانطور که دیدیم، پرابها تنها یک سیم ساده نیستند، بلکه ابزارهای دقیقی هستند که به عنوان چشم و گوش ما در مدارهای الکترونیکی عمل میکنند. از عیبیابی یک دستگاه ساده خانگی گرفته تا طراحی پردازندههای قدرتمند، همگی به این ابزار وابسته هستند. انتخاب درست و نگهداری صحیح از انواع پراب، کیفیت کار شما را به شکل چشمگیری افزایش میدهد و از بروز خطاهای پرهزینه جلوگیری میکند.
مجموعه جم ترونیک، به عنوان یکی از معتبرترین ارائهدهندگان انواع ماژولها، سنسورها و قطعات الکترونیک در ایران، همواره در تلاش است تا با ارائه محتوای فنی و دقیق، دانش شما را در این زمینه افزایش دهد. از اینکه تا پایان این مقاله با ما همراه بودید، صمیمانه سپاسگزاریم. برای خرید پراب با بهترین قیمت به سایت جم ترونیک مراجعه فرمایید.
سوالات متداول
- پراب اسیلوسکوپ چه تفاوتی با پراب مولتیمتر دارد؟
پراب اسیلوسکوپ برای انتقال سیگنالهای فرکانس بالا با حفظ شکل موج طراحی شده است، در حالی که پراب مولتیمتر برای اندازهگیری مقادیر ثابت یا فرکانس پایین مانند ولتاژ و جریان استفاده میشود و ساختار سادهتری دارد.
- آیا هر پرابی به هر دستگاهی متصل میشود؟
خیر. هر پراب برای دستگاه و کاربرد خاصی طراحی شده است. اتصال یک پراب نامناسب نه تنها دقت اندازهگیری را از بین میبرد، بلکه ممکن است به دستگاه تست یا مدار مورد آزمایش آسیب برساند.
- پراب ×1 و ×10 به چه معنا هستند؟
این اعداد ضریب تضعیف پراب اسیلوسکوپ را نشان میدهند. در حالت ×1 سیگنال بدون تغییر منتقل میشود. در حالت ×10، دامنه سیگنال ورودی ده برابر کاهش مییابد تا بتوان ولتاژهای بالاتر را اندازهگیری کرد.
