جامپر چیست؟ راهنما و معرفی کامل
تا به حال برایتان پیش آمده که بخواهید تنظیمات یک دستگاه الکترونیکی را تغییر دهید و با چند پین کوچک و یک قطعه پلاستیکی مواجه شوید؟ یا شاید در حال کار با یک برد آردوینو بودهاید و نیاز به اتصال سریع دو نقطه از مدار خود داشتهاید. آن قطعه کوچک، همان جامپر است؛ یک اتصالدهنده ساده که به شما اجازه میدهد مدارها را بدون نیاز به لحیم کاری پیکربندی کنید.
جامپر چیست و در مدارهای الکترونیکی چه کاربردی دارد؟
به زبان ساده، جامپر یک پل موقت است. یک قطعه کوچک رسانا که برای ایجاد یک اتصال الکتریکی بین دو یا چند پین (پایههای فلزی) روی یک برد مدار چاپی (PCB) استفاده میشود. جامپرها مانند یک کلید روشن و خاموش عمل میکنند؛ وقتی جامپر روی پینها قرار دارد، اتصال برقرار است (روشن) و وقتی برداشته میشود، اتصال قطع میشود (خاموش).
اصلیترین کاربردهای جامپر برای پیکربندی و تنظیم سختافزار است. برای مثال، در گذشته روی مادربرد کامپیوترها، از جامپر برای تنظیم سرعت پردازنده یا پاک کردن حافظه بایوس (CMOS) استفاده میشد. امروز هم این قطعات در بردهای کنترلی، درایورهای موتور و ماژولهای الکترونیکی برای فعال یا غیرفعال کردن یک قابلیت خاص به کار میروند. در واقع، جامپرها راهی ارزان و ساده برای اضافه کردن گزینههای مختلف به یک مدار هستند بدون اینکه نیاز به طراحی مجدد برد باشد. پس حالا بهتر میدانیم جامپر چیست.
جامپر مادربرد چیست؟
جامپر مادربرد یک قطعه کوچک و ساده برای ایجاد یا قطع اتصال بین پینهای مشخص روی برد است. در واقع، این قطعه مثل یک پل موقت عمل میکند و به شما اجازه میدهد تنظیمات سختافزاری مادربرد یا سایر بردهای الکترونیکی را بدون لحیمکاری تغییر دهید. در گذشته، از جمپر برای کارهایی مثل تنظیم بعضی پارامترهای سختافزاری، پاک کردن CMOS یا فعال و غیرفعال کردن برخی قابلیتها استفاده میشد.
امروزه هم انواع سیم جامپر و جامپرهای پیندار در بردهای کنترلی کاربرد زیادی دارند. شناخت درست جمپر باعث میشود بتوانید پیکربندی مدار را سریعتر انجام دهید و در عیبیابی و تنظیمات سختافزاری، کنترل بیشتری روی برد داشته باشید.
همچنین بخوانید: برد مدار چاپی چیست
انواع جامپر
جامپرها در شکلها و اندازههای مختلفی وجود دارند، اما در دنیای الکترونیک، دو دسته اصلی آنها بیشتر شناخته شده است. شناخت انواع جامپر به شما کمک میکند تا گزینه مناسب را برای پروژه خود انتخاب کنید.
جامپرهای پین (Pin Jumpers)
اینها همان قطعات پلاستیکی کوچکی هستند که داخلشان یک گیره فلزی قرار دارد. آنها برای اتصال پینهای استاندارد روی بردهای الکترونیکی مانند مادربردها یا هارد دیسکهای قدیمی طراحی شدهاند. این نوع جامپر برای تنظیمات ثابت و دائمیتر روی یک برد استفاده میشود.

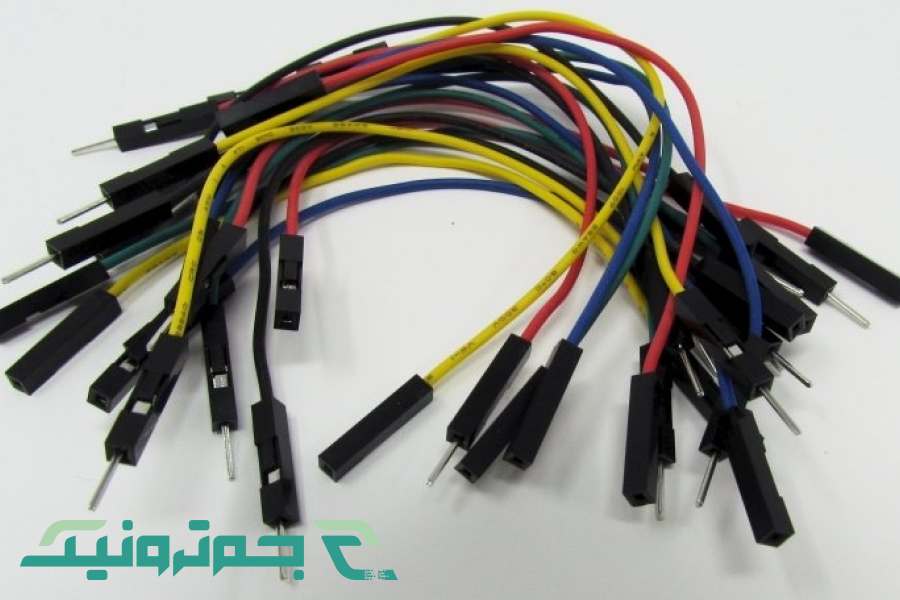

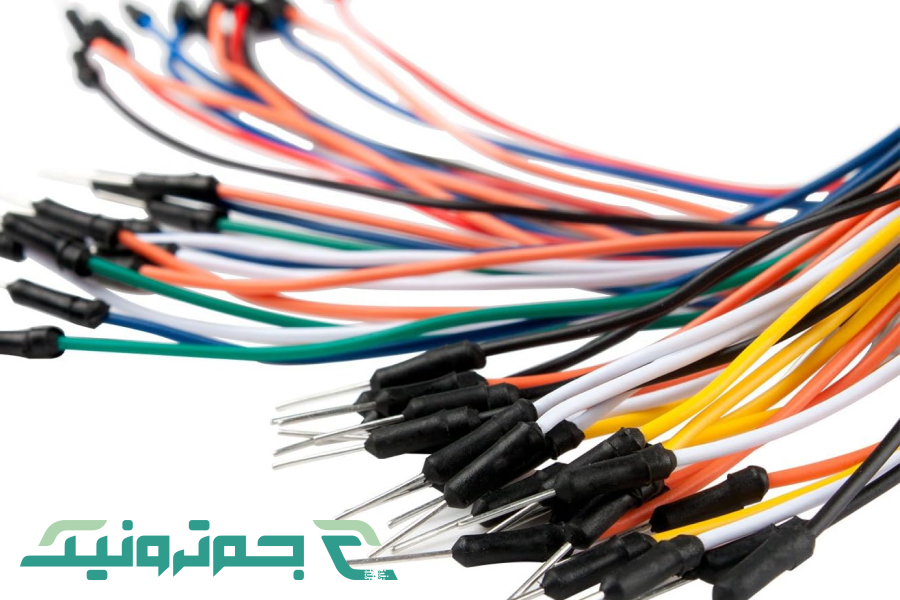

سیم جامپر (Jumper Wires)
این نوع، محبوبترین ابزار برای نمونهسازی و کار با بردبورد (Breadboard) است. سیم جامپر در واقع یک سیم الکتریکی است که در دو انتهای آن پینهای رابط برای اتصال سریع و بدون لحیم کاری وجود دارد. این سیمها برای ایجاد اتصالات موقت بین قطعات مختلف یک مدار، مانند اتصال یک سنسور به آردوینو، ایدهآل هستند. این سیمها خود به سه دسته تقسیم میشوند:

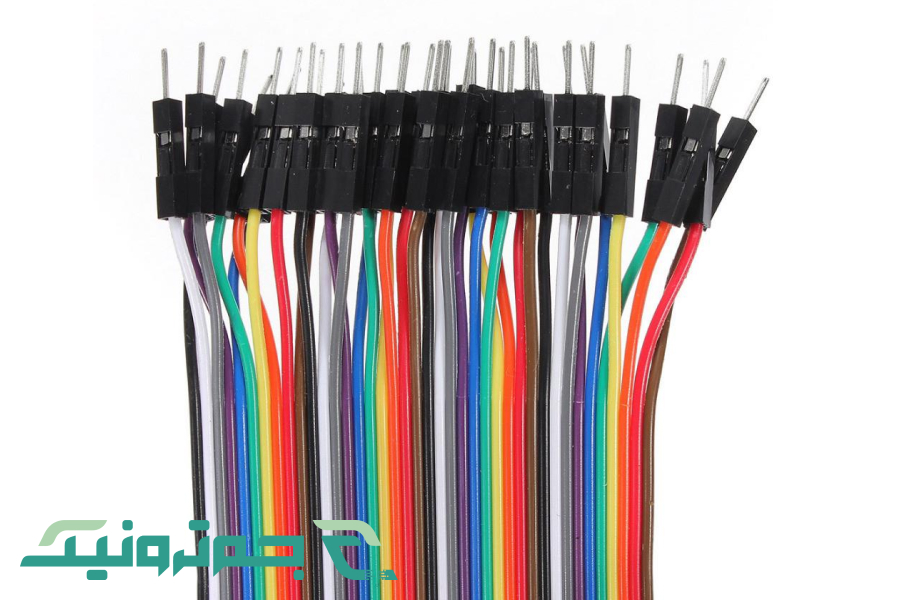

- نر به نر (Male-to-Male): هر دو سر آن دارای پینهای بیرونزده است.
- ماده به ماده (Female-to-Female): هر دو سر آن دارای سوکت مادگی است.
- نر به ماده (Male-to-Female): یک سر آن پین نر و سر دیگرش سوکت ماده دارد.
| نوع سیم جامپر | شکل ظاهری | کاربرد اصلی |
| نر به نر | دو سر پیندار | اتصال دو نقطه روی بردبورد |
| ماده به ماده | دو سر سوکتدار | اتصال پینهای دو ماژول به یکدیگر |
| نر به ماده | یک سر پین، یک سر سوکت | اتصال پین یک ماژول به یک نقطه روی بردبورد |
تفاوت جامپر با سیم معمولی
شاید بپرسید فرق یک سیم جامپر با یک تکه سیم معمولی چیست؟ تفاوت اصلی در سهولت و هدف استفاده است. یک سیم معمولی یک هادی خام است که برای استفاده از آن باید دو سر آن را لخت کرده و به مدار لحیم یا پیچ کنید. این یک اتصال دائمی یا نیمهدائمی است.
در مقابل، سیم جامپر برای اتصالات موقت و بدون نیاز به لحیمکاری طراحی شده است. پینهای رابطی که در دو سر آن قرار دارند، به راحتی داخل سوکتهای بردبورد یا پینهای روی ماژولها فرو میروند و به همان راحتی نیز جدا میشوند. این ویژگی به شما اجازه میدهد تا به سرعت مدارهای مختلف را تست کنید، اشتباهات خود را اصلاح نمایید و طراحی خود را تغییر دهید. در حقیقت، سیم جامپر ابزاری برای نمونهسازی است، در حالی که سیم معمولی بیشتر برای ساخت محصول نهایی به کار میرود.
نحوه تنظیم جامپر
برای تنظیم جامپر باید ابتدا جای دقیق پینها را روی برد پیدا کنید؛ معمولاً این اطلاعات در دفترچه راهنما یا روی خود برد مشخص شده است. سپس با توجه به حالتی که میخواهید فعال شود، درپوش جامپر را روی دو پین مناسب قرار میدهید تا اتصال برقرار شود، یا آن را جا به جا میکنید تا اتصال قطع شود. این کار باید با دقت انجام شود، چون انتخاب اشتباه پینها میتواند عملکرد برد را تغییر دهد یا حتی باعث اختلال در راهاندازی سیستم شود.
در برخی بردها، تنظیم جمپر برای انتخاب حالت کاری، روشن یا خاموش کردن یک قابلیت، یا تغییر تنظیمات کارخانهای استفاده میشود. اگر از انواع سیم جامپر استفاده میکنید، باید نوع اتصال را هم درست انتخاب کنید؛ مثلاً نر به نر برای بردبورد، نر به ماده برای اتصال ماژول به برد، و ماده به ماده برای اتصال بین دو ماژول کاربرد دارد. پس تنظیم صحیح جامپر یعنی شناخت پینها، انتخاب نوع درست و قرار دادن آن در جای مناسب.
برای تهیه و خرید برد بورد از جم ترونیک، روی آن کلیک کنید.
مزایای استفاده از جامپر
یکی از مهمترین مزایای استفاده از جامپر، سادگی و سرعت در ایجاد اتصال است. با این قطعه میتوان بدون نیاز به لحیمکاری، تنظیمات سختافزاری را تغییر داد یا دو نقطه از مدار را موقتاً به هم وصل کرد. این موضوع به خصوص در نمونهسازی، تعمیرات و کار با بردهای آزمایشگاهی بسیار مفید است. همچنین انواع سیم جامپر در سیمکشی مرتبتر، سریعتر و قابلاعتمادتر مزیت دارند.
مزیت دیگر جمپر این است که هزینه کمی دارد اما انعطافپذیری بالایی در طراحی مدار ایجاد میکند. با استفاده از آن میتوان یک برد را برای کاربردهای مختلف تنظیم کرد، بدون اینکه نیاز به طراحی دوباره داشته باشید. از طرف دیگر، جامپر در عیبیابی هم کاربرد زیادی دارد، چون میتوان اتصالها را موقتاً تغییر داد و عملکرد بخشهای مختلف مدار را بررسی کرد.
معایب و محدودیتهای جامپر
با وجود کاربردهای زیاد، جامپر محدودیتهایی هم دارد. یکی از مهمترین معایب آن این است که برای اتصالات دائمی گزینه مناسبی نیست و بیشتر برای پیکربندی موقت یا نیمهموقت استفاده میشود. اگر اتصال به درستی انجام نشود، ممکن است برد دچار خطا شود یا عملکرد نادرستی داشته باشد. به همین دلیل، نحوه تنظیم جامپر باید با دقت و بر اساس نقشه برد انجام شود.
محدودیت دیگر این است که در برخی طراحیهای جدید، استفاده از جمپر کمتر شده و به جای آن از نرمافزار یا تنظیمات دیجیتال استفاده میشود. همچنین سیم جامپر اگر بیکیفیت باشند، ممکن است اتصال ضعیف، قطعی موقت یا شلوغی در سیمکشی ایجاد کنند. بنابراین در کنار مزایای زیاد، باید توجه داشت که جامپر همیشه بهترین راهحل نیست و انتخاب آن به نوع پروژه، محل استفاده و میزان پایداری مورد نیاز بستگی دارد.
راهنمای انتخاب جامپر مناسب برای پروژههای الکترونیکی
انتخاب جامپر درست کار سختی نیست، اما توجه به چند مورد میتواند کیفیت کار شما را بالا ببرد.
- نوع اتصال را مشخص کنید: اولین سوال این است که قرار است چه نقاطی را به هم وصل کنید؟ آیا دو حفره روی بردبورد را به هم متصل میکنید (نیاز به جامپر نر به نر دارید)؟ یا میخواهید یک ماژول با پینهای نری را به بردبورد وصل کنید (نیاز به جامپر نر به ماده دارید)؟
- طول سیم را در نظر بگیرید: سیمهای جامپر در طولهای مختلفی عرضه میشوند. استفاده از سیمی با طول مناسب باعث میشود مدار شما مرتب و منظم باشد و از شلوغی و ایجاد نویز جلوگیری شود.
- به کیفیت سیم و پینها توجه کنید: جامپرهای ارزانقیمت ممکن است دارای سیمهای نازک یا پینهای ضعیف باشند که به درستی اتصال برقرار نمیکنند یا به راحتی میشکنند.
| مورد بررسی | توضیحات |
| انعطاف پذیری | سیم باید به اندازه کافی انعطافپذیر باشد تا به راحتی خم شود، اما نه آنقدر که به سادگی آسیب ببیند. |
| سر پینها | پینها باید محکم و صاف باشند تا به خوبی در بردبورد یا سوکتها قرار گیرند و اتصال پایداری ایجاد کنند. |
| رنگبندی | استفاده از رنگهای مختلف برای سیمکشی (مثلا قرمز برای برق مثبت، مشکی برای زمین) به خوانایی و عیبیابی مدار کمک میکند. |
جمع بندی
در این مقاله سعی کردیم به طور کامل توضیح دهیم که جامپر چیست. دیدیم که این قطعه کوچک، از یک درپوش پلاستیکی روی مادربرد گرفته تا سیمهای رنگارنگ روی میز کار یک مهندس الکترونیک، نقش مهمی در پیکربندی و نمونهسازی مدارها دارد. با انواع جامپر آشنا شدیم و تفاوت کلیدی آن با یک سیم معمولی را درک کردیم. در نهایت، دانستن کاربردهای جامپر و نحوه انتخاب صحیح آن، به شما کمک میکند تا پروژههای خود را با سرعت و دقت بیشتری پیش ببرید.
مجموعه جم ترونیک، به عنوان مرجع تخصصی ارائه دهنده انواع ماژولها، سنسورها و قطعات الکترونیک در ایران، همواره میکوشد تا دانش فنی دقیقی را در اختیار علاقهمندان قرار دهد. جم ترونیک صمیمانه از همراهی شما تا پایان این مقاله سپاسگزاری میکند. شما میتوانید برای خرید جامپر با قیمت مناسب از جم ترونیک اقدام کنید.
سوالات متداول
- آیا رنگ سیمهای جامپر معنای خاصی دارد؟
خیر، از نظر فنی هیچ تفاوتی بین رنگها وجود ندارد. اما استفاده از یک استاندارد رنگبندی شخصی (مثلا قرمز برای ولتاژ مثبت و مشکی برای زمین) به مرتب شدن و عیبیابی راحتتر مدار کمک زیادی میکند.
- اگر جامپر شل باشد چه مشکلی پیش میآید؟
شل بودن جامپر باعث ایجاد اتصال ناپایدار میشود. این موضوع میتواند منجر به عملکرد نامنظم یا قطع و وصل شدن مدار شما شود، که پیدا کردن علت آن بسیار وقتگیر خواهد بود.
- آیا میتوان از جامپر برای جریانهای بالا استفاده کرد؟
خیر، سیمهای جامپر استاندارد برای جریانهای پایین (معمولا زیر ۱ آمپر) طراحی شدهاند. استفاده از آنها برای جریانهای بالا میتواند باعث داغ شدن، ذوب شدن سیم و آسیب به مدار شود.
