انواع کابل نسوز + مشخصات و کاربرد
در سیستمهای الکتریکی، ایمنی حرف اول را میزند. تصور کنید در یک مجتمع تجاری بزرگ یا یک بیمارستان، وقوع آتشسوزی تا چه اندازه میتواند خطرناک باشد. در چنین شرایطی، حفظ عملکرد سیستمهای اضطراری مانند روشنایی، اعلام حریق و تهویه هوا برای نجات جان انسانها بسیار مهم است. اینجاست که اهمیت انواع کابل نسوز مشخص میشود. این کابلها طوری طراحی شدهاند که در برابر شعلههای آتش و حرارت شدید مقاومت کنند و اجازه دهند جریان برق برای مدتی حیاتی برقرار بماند.
کابل نسوز چیست؟
وقتی از کابل نسوز صحبت میکنیم، منظور کابلی نیست که به هیچ وجه آتش نمیگیرد. در حقیقت، این یک تصور اشتباه است. عبارت درستتر «کابل مقاوم در برابر حریق» (Fire Resistant Cable) است. این کابلها محصولاتی هستند که ساختار آنها به گونهای طراحی شده تا در مواجهه با آتش مستقیم و دمای بسیار بالا، یکپارچگی ساختاری خود را حفظ کرده و به وظیفه اصلی خود یعنی انتقال جریان الکتریسیته ادامه دهند. این مقاومت به لطف استفاده از مواد خاصی مانند سیلیکون رابر و نوارهای میکا در ساختار عایق آنها به دست میآید.
هدف اصلی از به کارگیری این کابلها، تضمین عملکرد مداوم مدارهای الکتریکی مهم در زمان وقوع آتشسوزی است. برای مثال، سیستمهای اعلام حریق، پمپهای آب آتشنشانی، سیستمهای تهویه دود و روشناییهای اضطراری باید بتوانند حتی در میانه آتشسوزی نیز به کار خود ادامه دهند. انواع کابل نسوز استاندارد میتوانند بسته به مدل و ساختارشان، برای مدتی مشخص (مثلا تا ۳ ساعت) در برابر شعله مستقیم مقاومت کرده و از قطع شدن جریان جلوگیری کنند. این زمان طلایی، فرصت کافی برای تخلیه امن افراد و انجام عملیات اطفاء حریق را فراهم میکند.
همچنین بخوانید: کابل فلت چیست؟

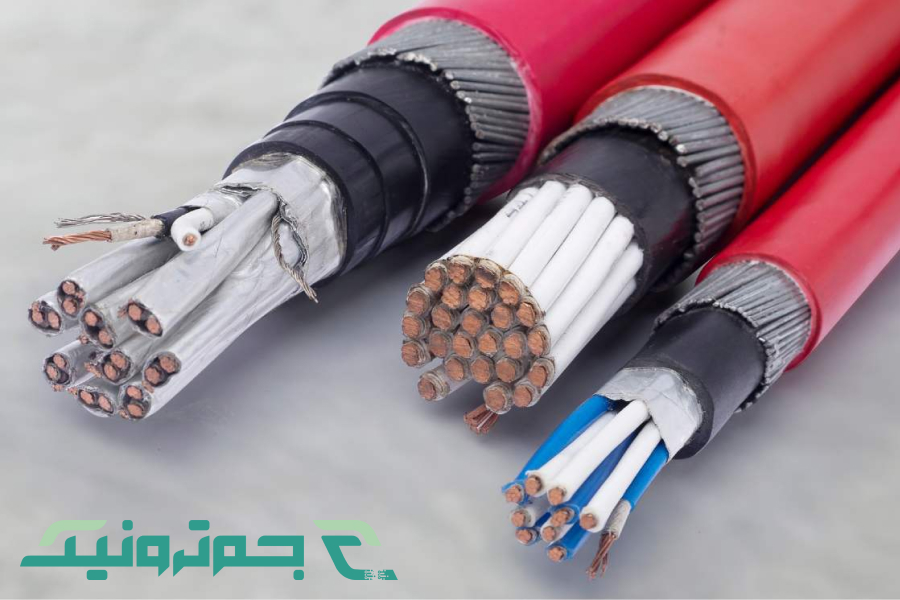

انواع کابل نسوز
کابلهای مقاوم در برابر حریق بر اساس ساختار، نوع کاربرد و میزان مقاومتشان در برابر شرایط محیطی به دستههای گوناگونی تقسیم میشوند. شناخت این دستهبندی به شما کمک میکند تا دقیقا محصولی را انتخاب کنید که با نیازهای پروژه شما همخوانی داشته باشد. هر کدام از این مدلها برای هدف خاصی طراحی شدهاند و به کار بردن آنها در جای نامناسب میتواند ایمنی کل سیستم را به خطر بیندازد. در ادامه به بررسی مهمترین دستهبندیهای این محصولات میپردازیم.
دسته بندی بر اساس نوع کاربرد
یکی از اصلیترین روشهای طبقهبندی انواع کابل نسوز، بر اساس عملکرد و کاربرد آنها در مدارهای مختلف است. هر یک از این کابلها برای انتقال نوع خاصی از سیگنال یا ولتاژ طراحی شدهاند و ساختار داخلی متفاوتی دارند.
- کابل قدرت (Power Cable): این کابلها برای انتقال انرژی الکتریکی با ولتاژ بالا طراحی شدهاند و وظیفه تامین برق تجهیزات سنگین مانند موتورها، پمپها و سیستمهای تهویه را بر عهده دارند.
- کابل کنترل (Control Cable): همانطور که از نامش پیداست، برای ارسال سیگنالهای کنترلی بین تجهیزات مختلف مانند تابلوهای فرمان و سنسورها استفاده میشود. حفظ یکپارچگی این سیگنالها در شرایط اضطراری اهمیت بالایی دارد.
- کابل ابزار دقیق (Instrumentation Cable): این کابلها برای انتقال سیگنالهای حساس و با دقت بالا از سنسورها و ابزارهای اندازهگیری به کار میروند. معمولا دارای شیلد هستند تا از تاثیر نویز بر روی سیگنال جلوگیری شود.

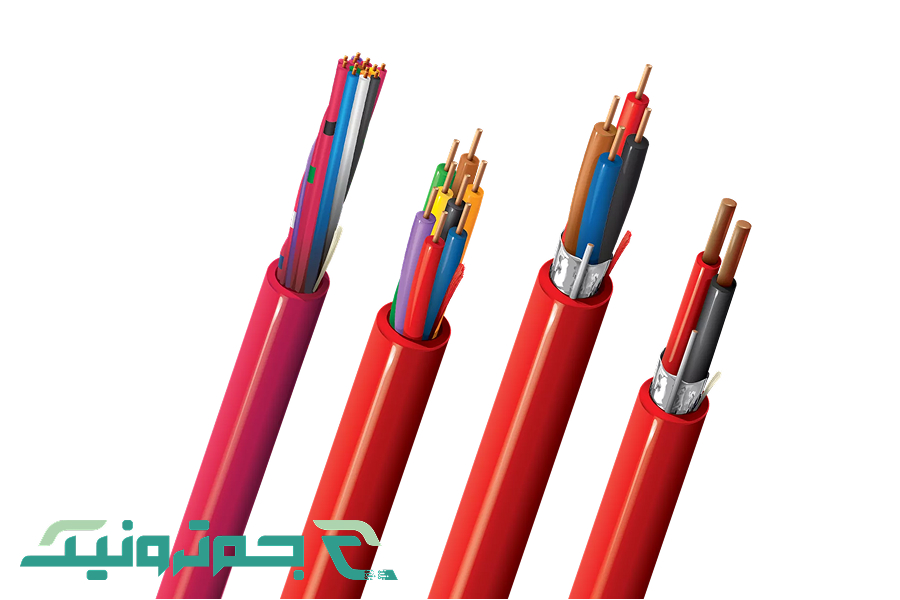

- کابل اعلام حریق (Fire Alarm Cable): این مدل به صورت اختصاصی برای سیستمهای کشف و اعلام آتشسوزی طراحی شده است و باید بتواند در بدترین شرایط نیز ارتباط بین دتکتورها و پنل مرکزی را حفظ کند.
| نوع کابل نسوز | کاربرد اصلی |
| کابل قدرت | انتقال انرژی الکتریکی برای تجهیزات سنگین |
| کابل کنترل | ارسال سیگنالهای فرمان و کنترل |
| کابل ابزار دقیق | انتقال دادههای حساس از سنسورها |
| کابل اعلام حریق | اتصال اجزای سیستمهای کشف آتشسوزی |
کاربرد های کابل نسوز
به دلیل ویژگیهای خاصی که انواع کابل نسوز دارند، حوزه استفاده از آنها بسیار گسترده است و تقریبا هر جایی که ایمنی در برابر آتشسوزی اولویت داشته باشد، میتوان ردپای این محصولات را پیدا کرد. کاربرد کابل نسوز تنها به ساختمانهای بزرگ محدود نمیشود و صنایع مختلفی به آن وابستهاند. انتخاب درست نوع کابل برای هر کاربرد، تضمینکننده عملکرد صحیح سیستم در شرایط بحرانی خواهد بود.
کاربرد در صنایع سنگین و پالایشگاهی
در محیطهای صنعتی پرخطر مانند پالایشگاهها و کارخانههای فولاد که کورههای داغ و مواد قابل اشتعال وجود دارد، کابلهای نسوز برای تأمین برق تجهیزات حیاتی مانند موتورهای بزرگ و سیستمهای کنترلی ضروری هستند. این کابلها علاوه بر مقاومت در برابر حرارت شدید، باید در مقابل مواد شیمیایی و روغنهای صنعتی نیز دوام بیاورند تا از بروز حوادث فاجعهبار جلوگیری کنند.
کاربرد در اماکن عمومی و سیستمهای حیاتی
در مکانهای عمومی مانند بیمارستانها، فرودگاهها و مراکز خرید، حفظ جان انسانها در اولویت است. کابلهای نسوز تضمین میکنند که سیستمهای حیاتی مانند اعلام و اطفاء حریق، روشنایی اضطراری، آسانسورها و سیستمهای تهویه در زمان آتشسوزی فعال باقی بمانند. این امر فرصت کافی برای خروج امن افراد را فراهم کرده و به همین دلیل استفاده از آنها تابع استانداردهای سختگیرانه است.
کاربرد در تجهیزات خاص و صنایع پیشرفته
استفاده از کابل نسوز به زمین محدود نمیشود و در صنایع پیشرفتهای مانند هوافضا، کشتیسازی و خودروسازی (بهویژه در بخش موتور) کاربرد دارد. این کابلها در برابر تغییرات دمایی شدید مقاوم هستند و از بروز جرقه و آتشسوزی جلوگیری میکنند. حتی در وسایل خانگی مانند اجاقگاز و مایکروفر نیز برای سیمکشی بخشهای حرارتی از آنها استفاده میشود.
همچنین برای خرید انواع کابل شبکه با قیمت مناسب، روی آن کلیک کنید.
مزایا و معایب کابل نسوز
هرچند استفاده از انواع کابل نسوز برای افزایش ایمنی سیستمهای الکتریکی یک راه حل عالی است، اما این محصولات نیز مانند هر فناوری دیگری دارای نقاط قوت و ضعف خاص خود هستند. بررسی این موارد به شما کمک میکند تا با دیدی بازتر برای استفاده یا عدم استفاده از آنها در پروژه خود تصمیم بگیرید و هزینهها و منافع را به درستی بسنجید. گاهی ممکن است هزینه اولیه بالاتر این کابلها، با ایمنی که در بلندمدت فراهم میکنند، کاملا توجیهپذیر باشد.
مهمترین مزیت این کابلها، همانطور که از نامشان پیداست، مقاومت در برابر آتش و دمای بالا است. این ویژگی به سیستمهای اضطراری اجازه میدهد تا در لحظات بحرانی به کار خود ادامه دهند. علاوه بر این، انواع کابل نسوز سیلیکونی در هنگام سوختن دود سمی و گازهای خورنده هالوژنی تولید نمیکنند. این ویژگی که به (Low Smoke Zero Halogen) یا LSZH معروف است، در فضاهای بسته مانند مترو و ساختمانهای عمومی بسیار مهم است، زیرا بخش بزرگی از تلفات در آتشسوزیها به دلیل خفگی ناشی از دود سمی است. مقاومت در برابر رطوبت، اشعه ماوراء بنفش، مواد شیمیایی و عدم رشد قارچ و باکتری از دیگر مزایای این کابلهاست.
با وجود تمام این مزایا، دو محدودیت اصلی برای این کابلها وجود دارد. اولین و مهمترین مورد، قیمت بالاتر آنها در مقایسه با کابلهای معمولی با روکش PVC است. استفاده از سیلیکون خالص و فرآیندهای تولید پیچیدهتر، هزینه تمام شده این محصولات را افزایش میدهد. دومین مورد، عدم قابلیت بازیافت روکشهای سیلیکونی است که از نظر زیستمحیطی یک نقطه ضعف محسوب میشود. البته با توجه به طول عمر بالای این کابلها و نقش آنها در جلوگیری از خسارات بسیار بزرگتر، این معایب معمولا قابل چشمپوشی هستند.
همچنین برای اطلاع از قیمت سیم لاکی مسی و خرید به سایت جم ترونیک مراجعه نمایید.
مشخصات سیم و کابل نسوز
برای شناسایی و انتخاب یک کابل نسوز مناسب، باید با مشخصات فنی اصلی آن آشنا باشید. این مشخصات معمولا توسط شرکت سازنده بر روی کابل یا در دیتاشیت محصول درج میشود و اطلاعات دقیقی در مورد عملکرد و محدودیتهای آن به شما میدهد. نادیده گرفتن این مشخصات میتواند منجر به انتخاب اشتباه و به خطر افتادن ایمنی کل سیستم شود.
مهمترین مشخصات فنی که باید به آنها توجه کرد عبارتند از:
- بازه دمایی قابل تحمل: این مشخصه نشان میدهد که کابل در چه محدودهای از دما میتواند به صورت عادی کار کند. برای انواع کابل نسوز سیلیکونی این بازه معمولا بین ۶۰- تا ۲۵۰+ درجه سانتیگراد است.
- مقاومت در برابر آتش: این ویژگی با استانداردهایی مانند IEC 60331 مشخص میشود و نشان میدهد که کابل تا چه مدت زمانی میتواند در برابر شعله مستقیم آتش مقاومت کند و جریان را عبور دهد.
- ولتاژ نامی: حداکثر ولتاژی است که کابل برای کار با آن طراحی شده است. استفاده از کابل با ولتاژ پایینتر از ولتاژ سیستم خطرناک است.
- فاقد هالوژن بودن (Halogen Free): این مشخصه تضمین میکند که روکش کابل در زمان سوختن گازهای سمی و اسیدی تولید نمیکند.
- جنس هادی: معمولا از مس خالص یا قلعاندود برای مقاومت بهتر در برابر خوردگی استفاده میشود.

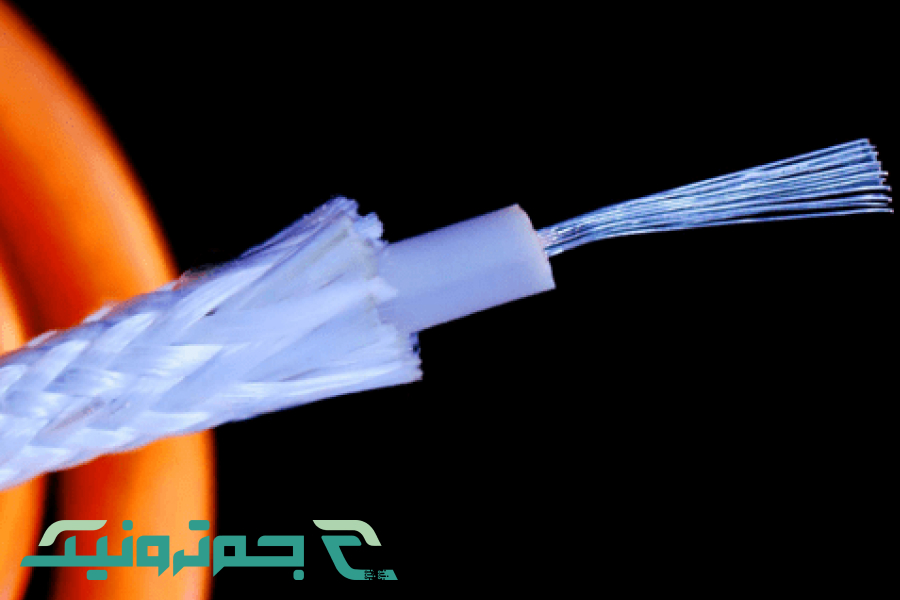

- جنس عایق و روکش: عموما از ترکیبات سیلیکون رابر (Silicone Rubber) برای لایه داخلی و گاهی یک روکش فایبرگلاس برای لایه بیرونی استفاده میشود.
- وجود شیلد: برای محافظت در برابر نویزهای الکترومغناطیسی، برخی از انواع کابل نسوز دارای شیلد هستند.
نکات مهم در انتخاب سیم و کابل نسوز
انتخاب کابل نسوز مناسب صرفا با نگاه کردن به ظاهر آن ممکن نیست و نیازمند بررسی دقیق موارد فنی و تطبیق آن با نیازهای پروژه است. یک انتخاب اشتباه میتواند تمام هزینهای که برای ایمنسازی کردهاید را بیاثر کند. بنابراین، پیش از خرید، حتما موارد زیر را با دقت بررسی کنید تا از انتخاب خود اطمینان حاصل نمایید.
بررسی استانداردها و گواهینامهها
مهمترین قدم در انتخاب کابل، بررسی مطابقت آن با استانداردهای معتبر ملی و بینالمللی است. استانداردهایی مانند ISIRI (استاندارد ملی ایران) و IEC (کمیسیون بینالمللی الکتروتکنیک) کیفیت و عملکرد کابل را در شرایط مختلف تضمین میکنند. یک کابل بدون استاندارد، حتی اگر ظاهری شبیه به کابلهای باکیفیت داشته باشد، هیچ تضمینی برای عملکرد صحیح در شرایط اضطراری ارائه نمیدهد. همیشه از فروشنده گواهینامههای معتبر محصول را درخواست کنید.
تناسب کابل با شرایط محیط نصب
محیطی که کابل در آن نصب میشود، تاثیر مستقیمی بر نوع کابل انتخابی دارد. آیا کابل در معرض رطوبت دائمی قرار دارد؟ آیا احتمال برخورد با مواد شیمیایی یا روغن وجود دارد؟ آیا کابل تحت فشار مکانیکی یا کشش قرار میگیرد؟ برای هر یک از این شرایط، کابلهای خاصی طراحی شدهاند. برای مثال، برای محیطهای مرطوب باید از انواع کابل نسوز با روکش ضد آب و برای محیطهای صنعتی از مدلهای دارای روکش مقاوم در برابر مواد شیمیایی استفاده کرد.
انتخاب برند و فروشنده معتبر
با توجه به اهمیت بالای این تجهیزات در ایمنی، خرید از برندهای ناشناخته و فروشندگان نامعتبر ریسک بزرگی است. شرکتها و برندهای معتبر، محصولات خود را تحت آزمونهای سختگیرانه کیفی قرار میدهند و کیفیت مواد اولیه مانند درصد خلوص مس و سیلیکون را تضمین میکنند. خرید از نمایندگیهای رسمی و فروشگاههای معتبر این اطمینان را به شما میدهد که کالای اصلی و باکیفیت را با ضمانت دریافت میکنید و در صورت لزوم میتوانید از خدمات پس از فروش و مشاوره فنی آنها نیز بهرهمند شوید.
جمع بندی
کابلهای مقاوم در برابر حریق، یکی از اجزای اساسی در طراحی سیستمهای الکتریکی ایمن به شمار میروند. این کابلها با حفظ جریان برق در شرایط آتشسوزی، زمان لازم برای واکنش و تخلیه امن را فراهم کرده و از بروز خسارات جانی و مالی سنگین جلوگیری میکنند. همانطور که دیدیم، انواع کابل نسوز با ساختارها و مشخصات گوناگونی برای کاربردهای مختلف از صنایع سنگین گرفته تا اماکن عمومی و تجهیزات حساس طراحی شدهاند.
مجموعه جم ترونیک به عنوان یکی از بزرگترین ارائه دهندگان انواع ماژولها، سنسورها و قطعات الکترونیک در ایران، همواره در تلاش است تا با ارائه اطلاعات فنی دقیق و کاربردی، شما را در انتخاب بهترین تجهیزات یاری نماید. برای مشاهده قیمت و خرید کابل نسوز از جم ترونیک به سایت مراجعه فرمایید.
سوالات متداول
- کابل نسوز تا چه دمایی را تحمل میکند؟
انواع کابل نسوز سیلیکونی به طور معمول برای کارکرد دائم در بازه دمایی ۶۰- تا ۲۵۰+ درجه سانتیگراد طراحی شدهاند. برخی مدلهای خاص با روکش فایبرگلاس میتوانند دماهای لحظهای بسیار بالاتری (تا حدود ۷۵۰ درجه) را نیز تحمل کنند.
- کابل نسوز را کجاها استفاده میکنند؟
این کابلها در هر مکانی که حفظ عملکرد سیستمهای الکتریکی در زمان آتشسوزی مهم باشد، استفاده میشوند. از جمله مهمترین موارد میتوان به بیمارستانها، فرودگاهها، پالایشگاهها، صنایع فولاد، مترو و سیستمهای اعلام و اطفاء حریق اشاره کرد.
- آیا کابل نسوز در برابر مواد شیمیایی هم مقاوم است؟
بله، یکی از ویژگیهای روکش سیلیکونی، مقاومت خوب آن در برابر بسیاری از روغنها، حلالها و مواد شیمیایی است. البته میزان مقاومت بستگی به نوع و غلظت ماده شیمیایی دارد و برای محیطهای بسیار خورنده باید از کابلهای با گرید صنعتی خاص استفاده کرد.
