احتمالا هنگام باز کردن یک دستگاه الکترونیکی، با رشته سیم‌های تخت و منظمی مواجه شده‌اید که قطعات مختلف را به هم وصل می‌کنند. اینجاست که سوال پیش می‌آید کابل فلت چیست؟ این قطعه، یک راه حل هوشمندانه برای انتقال داده و برق در فضاهای محدود است. اگر به دنبال درک بهتر این قطعه و آشنایی با انواع کابل فلت هستید، جای درستی آمده‌اید.
اگر بخواهیم به دور از اصطلاحات فنی صحبت کنیم، کابل فلت مجموعه‌ای از سیم‌های مسی است که به جای اینکه به شکل گرد در یک غلاف جمع شوند، به صورت موازی و تخت کنار هم قرار گرفته‌اند. این سیم‌ها توسط یک لایه پلاستیکی عایق، معمولا از جنس PVC یا پلی‌اتیلن، پوشانده شده‌اند. این طراحی خاص باعث میشود کابل حجم بسیار کمی را اشغال کند و انعطاف پذیری بالایی داشته باشد. تصور کنید باید سیم‌های زیادی را از یک لولای باریک یا یک فضای فشرده عبور دهید؛ اینجا دقیقا جایی است که کابل فلت به کار می‌آید. این ساختار منظم، نه تنها به مرتب‌سازی اتصالات کمک می‌کند، بلکه خطر گره خوردن سیم‌ها را هم از بین می‌برد.
شاید جالب باشد بدانید که این کابل‌های تخت تقریبا در تمام دستگاه‌های مدرن اطراف ما حضور دارند. به دلیل ساختار کم‌جا و منظمشان، مهندسان علاقه زیادی به استفاده از آن‌ها در طراحی‌های خود دارند. از تلفن‌های همراه و لپ‌تاپ‌ها گرفته تا تجهیزات پزشکی و رباتیک، ردپای این قطعه دیده میشود.
یکی از اصلی‌ترین موارد مصرف آن‌ها، اتصال نمایشگرها (LCD) به برد اصلی دستگاه است. برای مثال، در لپ‌تاپ شما، اطلاعات تصویر از طریق یک کابل فلت به صفحه نمایش منتقل میشود. علاوه بر این، در موارد زیر نیز از این کابل‌ها استفاده گسترده‌ای میشود:
تجهیزات صوتی و تصویری: تلویزیون‌ها، دوربین‌های دیجیتال و سیستم‌های صوتی.
صنعت خودروسازی: برای اتصالات داشبورد، سیستم‌های کیسه هوا و درب‌ها.
تجهیزات پزشکی: دستگاه‌های سونوگرافی و تجهیزات تشخیصی دیگر.
رباتیک و اتوماسیون صنعتی: در بازوهای رباتیک که نیاز به حرکت مداوم و انعطاف پذیری دارند، کابل فلت یک انتخاب عالی است.
کامپیوترها و لوازم جانبی: اتصال درایوهای نوری، هارد دیسک‌ها و سایر قطعات داخلی.
چهت اطلاع از قیمت و خرید نمایشگر LCD کلیک کنید.
هر قطعه‌ای در کنار ویژگی‌های مثبت، محدودیت‌هایی نیز دارد. شناخت این موارد به ما کمک می‌کند تا انتخاب بهتری برای پروژه خود داشته باشیم. کابل فلت نیز از این قاعده مستثنا نیست. طراحی تخت آن مزایای زیادی ایجاد کرده، اما همین طراحی در شرایطی خاص میتواند یک عیب محسوب شود.
در جدول زیر، به صورت خلاصه برخی از این موارد را با هم مقایسه کرده‌ایم:
مزایا | معایب |
اشغال فضای کم: طراحی تخت باعث صرفه‌جویی زیاد در فضا میشود. | محافظت کمتر: نسبت به کابل‌های گرد، مقاومت فیزیکی کمتری در برابر سایش و ضربه دارند. |
انعطاف‌پذیری بالا: به راحتی خم می‌شوند و در مسیرهای تنگ قرار میگیرند. | تداخل الکترومغناطیسی (EMI): سیم‌های موازی ممکن است بیشتر تحت تاثیر نویز قرار بگیرند. |
نصب آسان و منظم: اتصالات به سادگی برقرار شده و ظاهر مرتبی دارند. | تعمیر دشوار: در صورت قطعی یک رشته، تعمیر آن تقریبا غیرممکن است و کل کابل باید تعویض شود. |
وزن سبک: نسبت به کابل‌های گرد با تعداد رشته مشابه، وزن کمتری دارند. | محدودیت در طول: معمولا برای فواصل کوتاه طراحی شده‌اند. |
کابل‌های فلت بر اساس معیار‌های مختلفی دسته‌بندی می‌شوند، اما یکی از مهم‌ترین دسته‌بندی‌ها بر اساس نوع و ساختار آن‌هاست. شناخت انواع کابل فلت به شما کمک می‌کند تا دقیقا همان چیزی را که برای دستگاه خود نیاز دارید، پیدا کنید. برای مثال، کابلی که برای اتصال یک نمایشگر کوچک استفاده میشود با کابلی که در یک بازوی رباتیک به کار میرود، تفاوت‌هایی دارد. این تفاوت‌ها معمولا در گام (فاصله مرکز به مرکز پین‌ها)، تعداد رشته‌ها و جنس روکش خلاصه میشود.
در ادامه نگاهی به برخی از رایج‌ترین انواع کابل فلت می‌اندازیم:

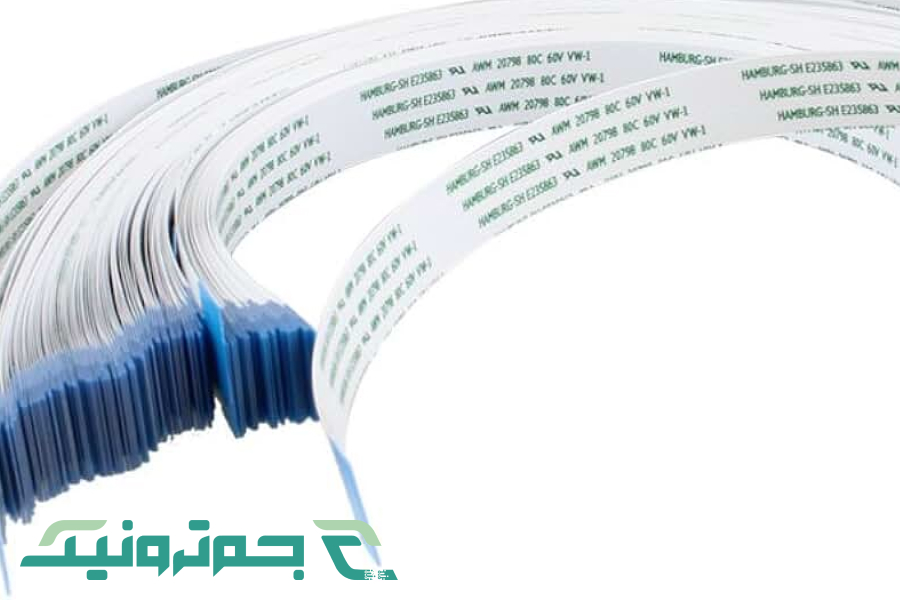

کابل FFC (Flexible Flat Cable): این مدل یکی از رایج‌ترین‌هاست. ساختاری بسیار نازک و انعطافپذیر دارد و از رشته‌های مسی قلع‌اندود تشکیل شده که بین دو لایه پلی‌استر لمینت شده‌اند. بیشتر در دستگاه‌های الکترونیکی مصرفی مانند پرینترها و اسکنرها یافت می‌شوند.
کابل FPC (Flexible Printed Circuit): این مدل در واقع یک برد مدار چاپی انعطافپذیر است. مسیرهای مسی روی یک لایه پلیمری انعطافپذیر چاپ می‌شوند. این تکنولوژی اجازه طراحی‌های سه‌بعدی و بسیار فشرده را می‌دهد و در دوربین‌ها و گوشی‌های هوشمند کاربرد دارد.

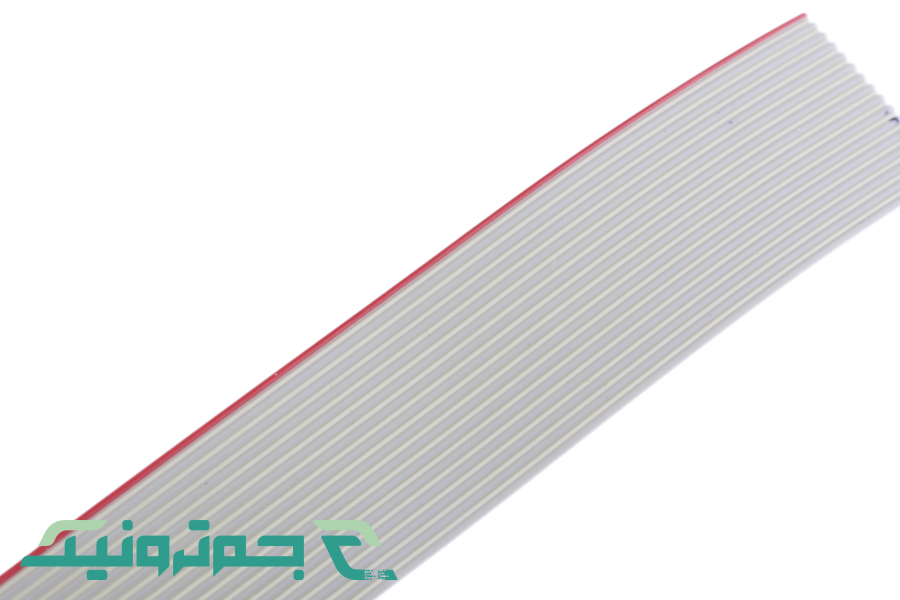

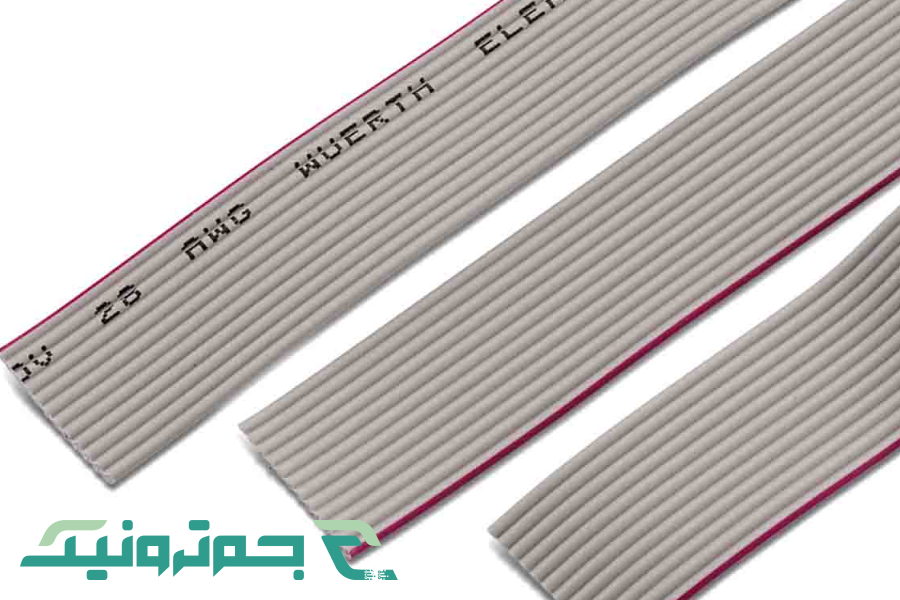

کابل نواری (Ribbon Cable): این مدل از کنار هم قرار گرفتن چندین سیم مجزا که به هم چسبیده‌اند تشکیل شده و به سادگی میتوان رشته‌ها را از هم جدا کرد. این کابل‌ها بیشتر برای اتصالات داخلی کامپیوترها و بردهای الکترونیکی استفاده می‌شدند.
نوع کابل | گام رایج (فاصله پین) | تعداد رشته (پین) | کاربرد اصلی |
FFC | 0.5mm, 1.0mm, 1.25mm | 4 تا 100 | پرینتر، لپ‌تاپ، نمایشگر LCD |
FPC | متغیر | متغیر | گوشی هوشمند، دوربین، تجهیزات پزشکی |
کابل نواری | 2.54mm (0.1 اینچ) | 10 تا 64 | کامپیوترهای قدیمی، بردهای توسعه |
هنگام انتخاب و خرید یک کابل فلت، باید چند مورد مهم را در نظر گرفت تا از سازگاری آن با دستگاه و عملکرد صحیح آن مطمئن شوید. انتخاب اشتباه میتواند به قطعات شما آسیب بزند یا اصلا کار نکند. پس قبل از خرید، حتما این موارد را بررسی کنید.
مهم‌ترین سوال این است: کابل فلت چیست و کدام مدل برای کار من مناسب است؟ برای پاسخ به این سوال، به موارد زیر دقت کنید:
تعداد رشته (پین): اولین و مهم‌ترین مشخصه، تعداد پین‌های کابل است. این تعداد باید دقیقا با کانکتور روی برد شما مطابقت داشته باشد.
گام (Pitch): به فاصله مرکز به مرکز دو پین مجاور، گام گفته میشود. این مقدار که با واحد میلی‌متر اندازه‌گیری میشود، باید با گام کانکتور شما یکسان باشد. گام‌های رایج شامل 0.5mm، 1.0mm و 1.25mm هستند.
جهت پین‌ها: کابل‌های فلت در دو مدل عرضه می‌شوند: هم‌جهت (Type A) که در آن پین‌های دو سر کابل در یک سمت قرار دارند، و خلاف جهت (Type B) که پین‌های یک سر در رو و پین‌های سر دیگر در زیر کابل قرار گرفته‌اند.
طول کابل: طول کابل را کمی بیشتر از فاصله دقیق بین دو کانکتور در نظر بگیرید تا هنگام نصب دچار مشکل نشوید.
جنس و کیفیت: از کیفیت ساخت کابل و روکش آن اطمینان حاصل کنید، به خصوص اگر قرار است در جایی استفاده شود که حرکت یا خمش زیادی دارد.
همچنین برای اطلاع از قیمت و خرید سیم افشان کلیک کنید.
در این مطلب تلاش کردیم به این سوال که کابل فلت چیست به شکلی جامع و ساده پاسخ دهیم. دیدیم که این قطعات به ظاهر ساده، چه نقش مهمی در فشردگی و نظم‌دهی به اتصالات در دستگاه‌های الکترونیکی مدرن دارند. از کاربردهای گسترده در گوشی‌های هوشمند و لپ‌تاپ‌ها گرفته تا مزایایی چون اشغال فضای کم و انعطاف‌پذیری، همه و همه اهمیت این قطعه را نشان می‌دهند. با شناخت انواع کابل فلت و توجه به موارد مهم هنگام خرید، می‌توانید با اطمینان کامل، قطعه مناسب برای پروژه خود را انتخاب کنید.
مجموعه جم ترونیک به عنوان یکی از بزرگ‌ترین ارائه دهندگان انواع ماژول‌ها، سنسورها و قطعات الکترونیک در ایران، مفتخر است که محصولات با کیفیت و مطمئن را در اختیار شما قرار می‌دهد. جم ترونیک صمیمانه از همراهی شما تا پایان این مقاله سپاسگزار است. برای اطلاع از قیمت کابل فلت و خرید آن به سایت جم ترونیک مراجعه کنید.
آیا میتوان کابل فلت را تعمیر کرد؟
خیر، به دلیل ساختار ظریف و فشرده، تعمیر یک رشته سیم قطع شده در کابل فلت تقریبا غیرممکن است. بهترین و امن‌ترین راه، تعویض کامل کابل است.
تفاوت اصلی کابل FFC و FPC چیست؟
کابل FFC از سیم‌های مسی گرد و نازک تشکیل شده که به صورت تخت لمینت شده‌اند، اما کابل FPC یک برد مدار چاپی است که مسیرهای مسی روی یک لایه انعطافپذیر حک شده‌اند.
چگونه جهت پین‌های کابل فلت را تشخیص دهم؟
کابل را روی یک سطح صاف قرار دهید. اگر قسمت‌های فلزی (پین‌ها) در هر دو سر به سمت بالا (یا پایین) بودند، کابل هم‌جهت است. اگر یکی به سمت بالا و دیگری به سمت پایین بود، خلاف جهت است.
