1. ابتدا محدوده ولتاژ قابل اندازه‌گیری (0-100 V DC) و تغذیه ماژول (4-30 V DC) را بررسی کنید.

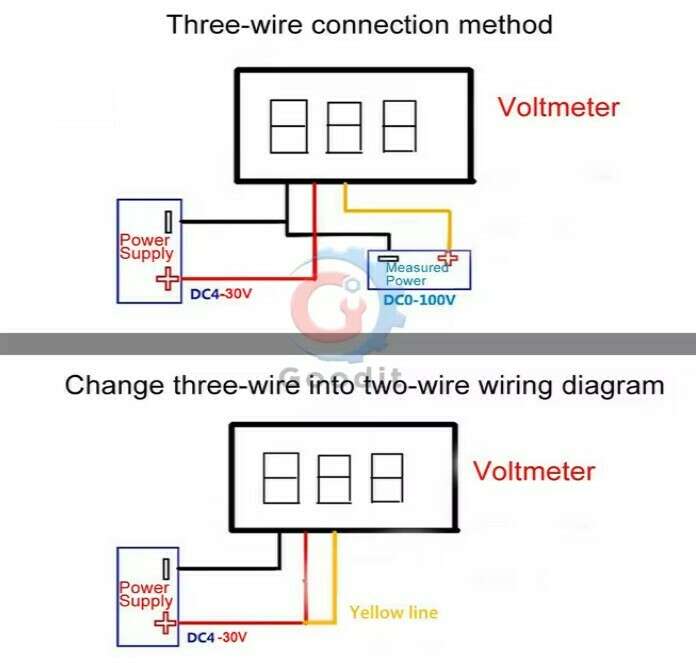

2. در این مدل سه سیمه، سیم‌های تغذیه (سیم قرمز مثبت و سیم مشکی منفی) را به منبع تغذیه ماژول و سیم اندازه‌گیری (سیم زرد یا سفید) را به ولتاژ موردنظر متصل کنید.
3. پس از اتصال صحیح، مقدار ولتاژ به‌صورت لحظه‌ای روی نمایشگر LED قرمز نمایش داده می‌شود.

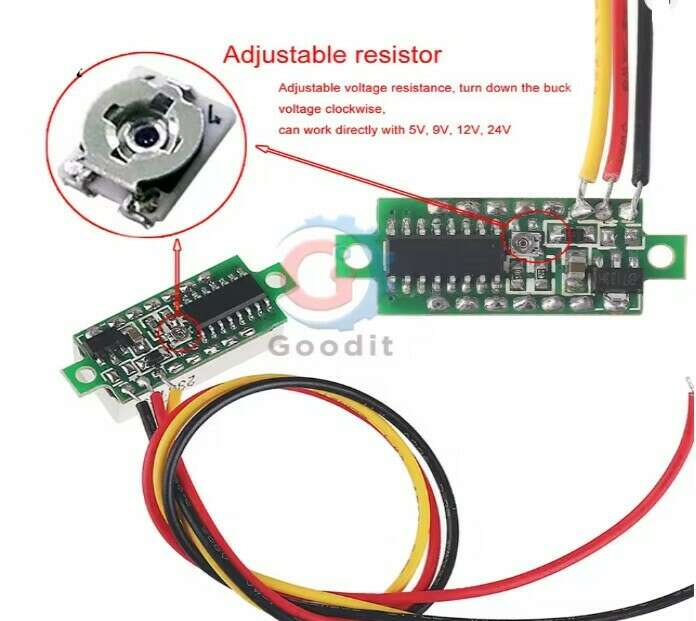

4. با وجود پتانسیومتر SMD تنظیم (پشت ماژول)، می‌توان با استفاده از یک ولتمتر مرجع، نمایشگر را برای افزایش دقت کالیبره کرد.
• قبل از اتصال، محدوده ولتاژ مجاز ماژول را بررسی کنید و از اعمال ولتاژ بالاتر از حد مجاز خودداری نمایید.
• آگر ولتاژ اندازه گیری در محدوده ولتاژ تغذیه باشد (4-30 V DC) می توان سیم قرمز را با سیم سفید یا زرد یکی کرد و ماژول را به صورت دو سیمه استفاده کرد.
• زمین تغذیه ماژول با زمین جایی از مدار که می خواهید ولتاژ را اندازه بگیرید باید یکی باشد در غیر این صورت عدد نمایش داده شده دارای خطا است.
• این ماژول بدون قاب ارائه می شود.
• این محصول فقط برای اندازه‌گیری ولتاژ مستقیم (DC) طراحی شده و برای اندازه‌گیری ولتاژ AC مناسب نیست.
• برای افزایش دقت اندازه‌گیری، از سیم‌های کوتاه و اتصالات محکم استفاده کنید.
• ماژول را در محیطهای دارای رطوبت، گردوغبار یا دمای بالا بدون محفظه محافظ نصب نکنید.
• هنگام نصب روی پنل، از وارد کردن فشار زیاد به برد یا نمایشگر LED خودداری کنید.
• اگر در پروژه‌های حساس از این ماژول استفاده میکنید، پیش از بهرهبرداری نهایی، دقت نمایش آن را با یک مولتی‌متر کالیبره بررسی کنید.
| نوع محصول | ولت متر دیجیتال پنلی DC |
|---|---|
| نوع نمایشگر | LED (7-Segment) |
| رنگ نمایشگر | قرمز |
| اندازه نمایشگر | 0.28 اینچ |
| نوع نصب | بدون قاب (Panel Mount) |
| نوع اندازه گیری | ولتاژ مستقیم (DC) |
| محدوده اندازه گیری | 0 تا 100 ولت DC |
| ولتاژ تغذیه | 4 تا 30 ولت DC |
| رزولوشن نمایش | 0.1 ولت |
| دقت اندازه گیری | ±1% (در ولتاژ زیر 10 ولت تا 1% و در ولتاژ بالای 10 ولت تا 10%) |
| نرخ به روزرسانی | 200 میلی‌ثانیه |
| امپدانس ورودی | بیش از 100 کیلو اهم |
| جریان مصرفی | کمتر از 20 میلی‌آمپر |
| تعداد سیم | سه سیم (سیم قرمز مثبت تغذیه، سیم مشکی منفی تغذیه و سیم زرد یا سفید برای اندازه‌گیری) |
| قابلیت کالیبراسیون | دارد (با پتانسیومتر پشت ماژول) |
| حفاظت ها | حفاظت در برابر اتصال معکوس |
| دمای کاری | 10- تا 65+ درجه سانتی‌گراد |
| رطوبت کاری | 10 تا 80 درصد |
| ابعاد کلی برد | 30 × 11 × 9 میلی‌متر |
| ابعاد نمایشگر | 23 × 10.5 میلی‌متر |
| کاربرد | نمایش ولتاژ باتری، منابع تغذیه، شارژر، تجهیزات خودرو، پروژه‌های آردوینو، رباتیک و سیستم‌های کنترلی |
ولت متر بدون قاب 0.28 اینچ برای چه کاربردی مناسب است؟
این ولتمتر برای اندازه‌گیری و نمایش ولتاژ مستقیم (DC) در منابع تغذیه، باتری‌ها، پروژه‌های الکترونیکی، تجهیزات خودرویی، سیستم‌های خورشیدی، شارژرها و تابلوهای کنترلی استفاده می‌شود.
آیا این ولتمتر ولتاژ AC را اندازه‌گیری می‌کند؟
خیر. این محصول فقط برای اندازه‌گیری ولتاژ DC طراحی شده است و برای اندازه‌گیری ولتاژ متناوب (AC) باید از ولتمتر AC استفاده شود.
تفاوت مدل دو سیمه و سه سیمه چیست؟
در مدل دو سیمه، ماژول از همان ولتاژی که اندازه‌گیری می‌کند تغذیه می‌شود. در مدل سه سیمه، تغذیه نمایشگر از منبعی جداگانه تأمین می‌شود و امکان اندازه‌گیری محدوده وسیع‌تری از ولتاژ را فراهم می‌کند.
آیا از این ماژول می توان به صورت دو سیمه استفاده کرد؟
آگر ولتاژ اندازه گیری در محدوده ولتاژ تغذیه باشد (4-30 V DC) می توان سیم قرمز را با سیم سفید یا زرد یکی کرد و ماژول را به صورت دو سیمه استفاده کرد.
حداقل ولتاژ لازم برای روشن شدن نمایشگر چقدر است؟
در بیشتر مدل‌های دو سیمه، حداقل ولتاژ مورد نیاز برای روشن شدن نمایشگر 4 ولت DC است.
آیا امکان کالیبره کردن ولتمتر وجود دارد؟
بله. بسیاری از مدل‌ها دارای پتانسیومتر تنظیم (مولتی‌ترن) هستند که با استفاده از یک مولتی‌متر مرجع می‌توان دقت نمایش ولتاژ را تنظیم کرد.
آیا این ولتمتر مصرف برق بالایی دارد؟
خیر. این ماژول معمولاً کمتر از 20 میلی‌آمپر جریان مصرف می‌کند و تأثیر بسیار کمی بر مدار یا باتری خواهد داشت.
آیا می‌توان از این ولتمتر برای نمایش ولتاژ باتری خودرو استفاده کرد؟
بله، از آنجاییکه که محدوده اندازه‌گیری ماژول با ولتاژ باتری خودرو (12 یا 24 ولت) سازگار است، می‌توان از آن برای نمایش لحظه‌ای ولتاژ باتری استفاده کرد.
آیا اتصال اشتباه قطب مثبت و منفی به ماژول آسیب می‌زند؟
خیر. ماژول محافظت در برابر اتصال معکوس دارد.
آیا این ولتمتر برای نصب داخل جعبه پروژه مناسب است؟
بله، به دلیل ابعاد کوچک، وزن کم و طراحی بدون قاب، این محصول گزینه‌ای مناسب برای نصب در انواع جعبه پروژه، پنل‌های کنترلی و منابع تغذیه سفارشی است.
دقت اندازه‌گیری این ولتمتر چقدر است؟
دقت این ماژول حدودا 1 درصد برای ولتاژ های زیر 10 ولت و حدودا 10 درصد برای ولتاژ های بالای 10 ولت است.
