آمپر متر AC سیگنالی گرد 100 آمپر (سبز)

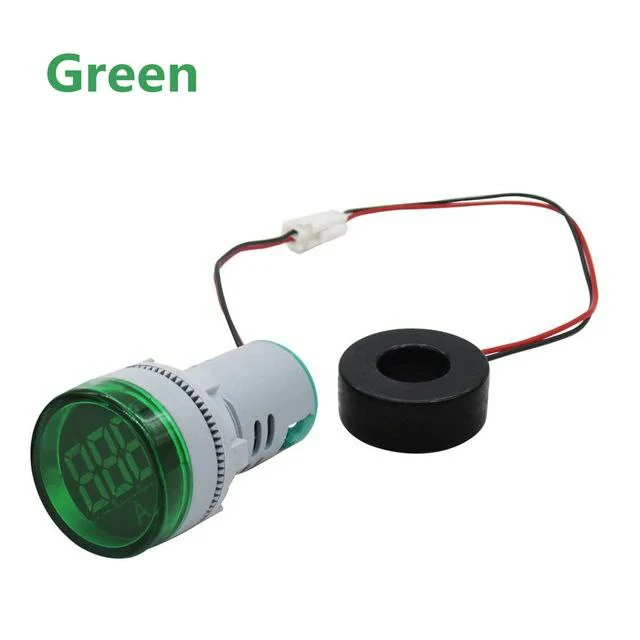

آمپرمتر AC سیگنالی گرد 100 آمپر (سبز) | نمایشگر دیجیتال پنلی با ترانس CT

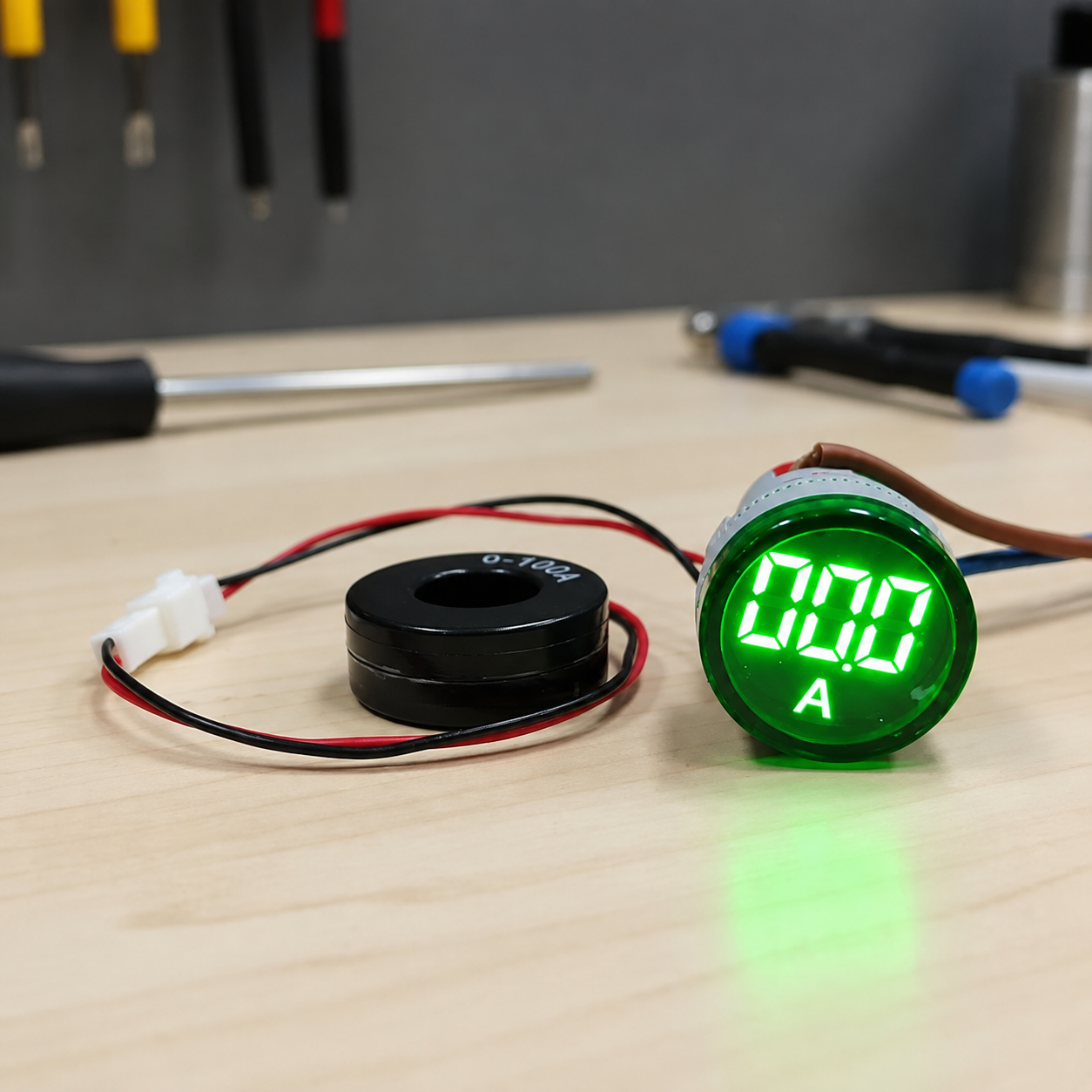

آمپرمتر AC سیگنالی گرد 100 آمپر (سبز) یک نمایشگر دیجیتال پنلی برای اندازه‌گیری و نمایش جریان متناوب (AC) است که در تابلوهای برق، تجهیزات صنعتی، ماشین‌آلات، سیستم‌های توزیع برق و پروژه‌های الکتریکی کاربرد گسترده‌ای دارد. این آمپرمتر با استفاده از ترانس جریان (Current Transformer) یا CT، جریان عبوری از مدار را بدون اتصال مستقیم به مسیر جریان اندازه‌گیری کرده و مقدار آن را به‌صورت دیجیتال روی نمایشگر LED سبز با وضوح بالا نمایش می‌دهد. این روش اندازه‌گیری علاوه بر افزایش ایمنی، نصب آسان‌تری را نیز فراهم می‌کند.

این آمپرمتر AC پنلی 100 آمپر معمولاً برای اندازه‌گیری جریان در محدوده 0 تا 100 آمپر AC طراحی شده و با دقت مناسب، امکان نظارت لحظه‌ای بر میزان مصرف جریان تجهیزات را فراهم می‌کند. نمایشگر LED سبز با روشنایی بالا، خواندن مقادیر را حتی در محیط‌های کم‌نور یا از فاصله مناسب آسان می‌سازد. همچنین طراحی گرد و ابعاد استاندارد، نصب آن را روی انواع تابلوهای برق و پنل‌های کنترلی بسیار ساده کرده است.

یکی از مهم‌ترین مزایای آمپرمتر سیگنالی AC، استفاده از ترانس جریان خارجی است. در این روش، سیم حامل جریان از داخل ترانس CT عبور می‌کند و نیازی به عبور مستقیم جریان زیاد از داخل آمپرمتر نیست. این ویژگی علاوه بر افزایش ایمنی، موجب کاهش افت ولتاژ و افزایش طول عمر دستگاه می‌شود. به همین دلیل این نوع آمپرمتر در تابلوهای برق صنعتی، ژنراتورها، تابلوهای خورشیدی، تابلوهای توزیع و سیستم‌های مانیتورینگ انرژی بسیار پرکاربرد است.

این محصول برای اندازه‌گیری جریان AC طراحی شده و قابلیت اندازه‌گیری جریان مستقیم (DC) را ندارد. همچنین برای عملکرد صحیح باید از ترانس جریان متناسب با محدوده اندازه‌گیری استفاده شود. دقت مناسب، مصرف انرژی پایین، نصب آسان و قابلیت نمایش لحظه‌ای جریان، این آمپرمتر را به گزینه‌ای مناسب برای تکنسین‌های برق، مهندسان، سازندگان تابلو برق و کاربران صنعتی تبدیل کرده است.

کاربردها

• اندازه‌گیری جریان متناوب (AC) در تابلوهای برق صنعتی و ساختمانی

• نظارت بر جریان مصرفی موتورهای الکتریکی تک‌فاز و سه‌فاز (با CT مناسب تا 100 آمپر)

• مانیتورینگ مصرف برق تجهیزات و ماشین‌آلات صنعتی

• استفاده در تابلوهای توزیع و تابلوهای کنترل برق

• اندازه‌گیری جریان خروجی ژنراتورها و دیزل ژنراتورها

• تابلوهای برق آسانسور، پمپ‌های آب و کمپرسورها

• تجهیزات آزمایشگاهی و آموزشی برق

• پروژه‌های مانیتورینگ و مدیریت مصرف انرژی

• نصب در انواع پنل‌ها و جعبه‌های برق جهت نمایش لحظه‌ای جریان

راه‌اندازی (Setup)

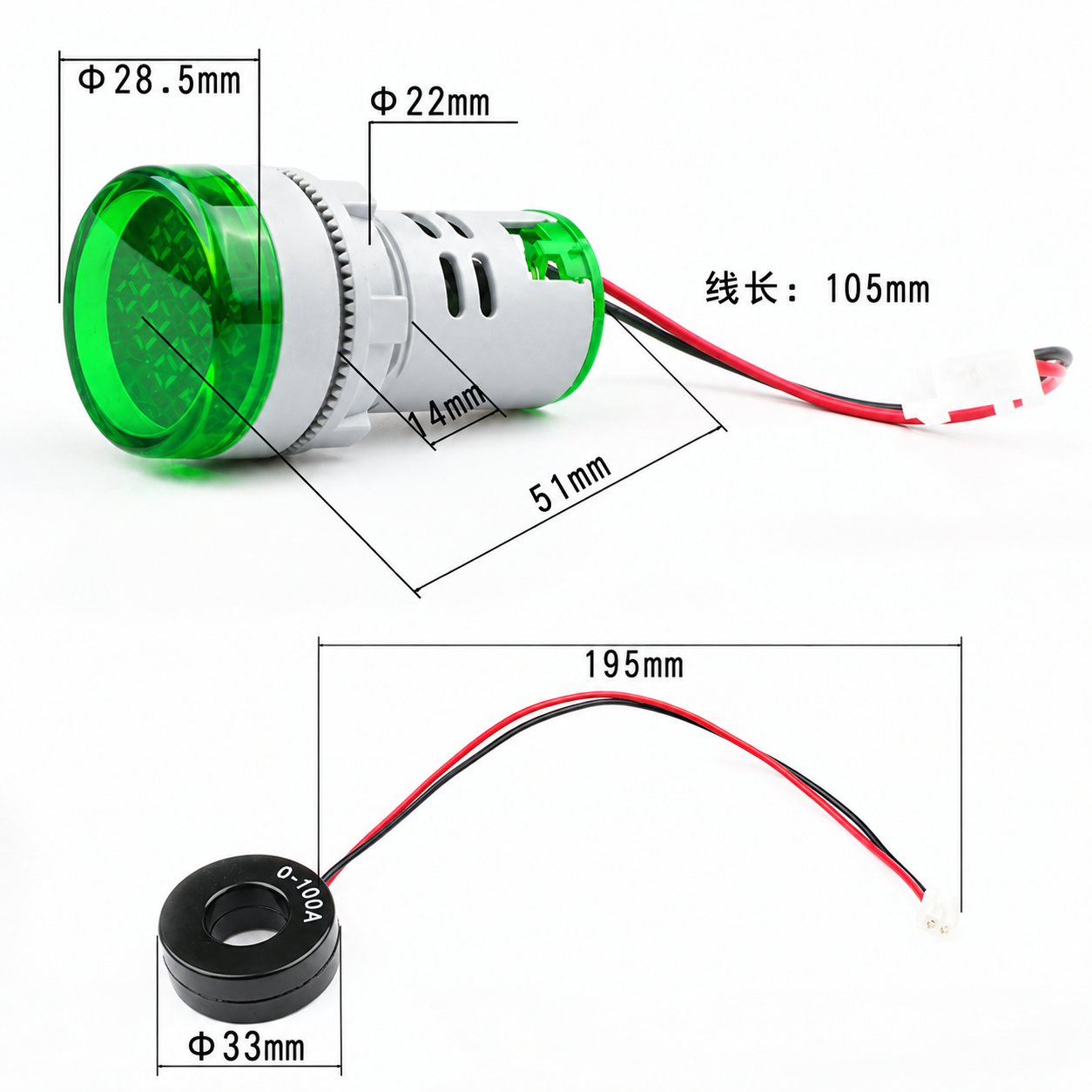

1. آمپرمتر را در محل مناسب روی تابلو برق با برش استاندارد 22 mm گرد نصب کنید.

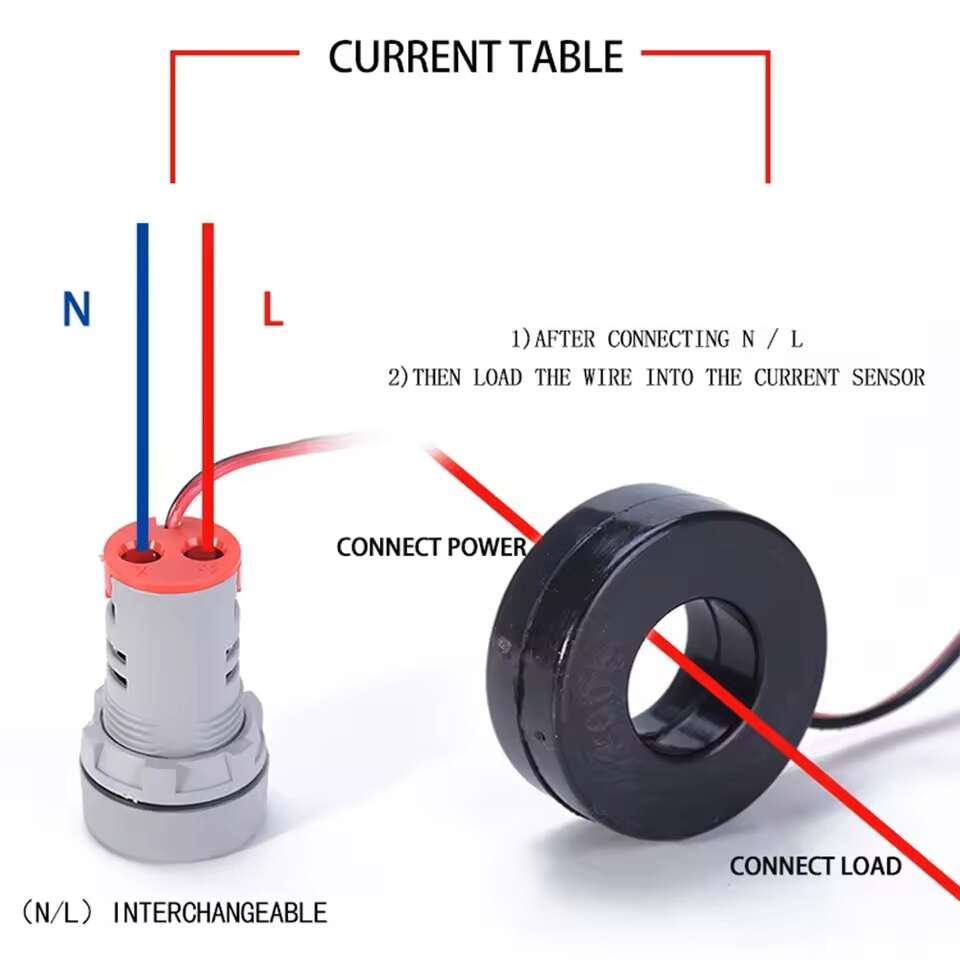

2. منبع تغذیه (فاز و نول مدار) را مطابق ولتاژ کاری درج‌شده روی بدنه ( AC 20 تا 380 ولت) به انتهای ماژول با ترمینال های پیچی (X1,X2) متصل کنید.این کار صرفا برای تغذیه ماژول است تا روشن شود.

3. فقط یک سیم که می خواهید جریانش اندازه گیری شود را فقط یک بار از داخل ترانس جریان (CT) عبور دهید.

4. خروجی ترانس جریان (CT) را به ترمینال‌های ورودی سیگنال آمپرمتر با سوکت متصل کنید.

5. پس از اعمال برق، مقدار جریان عبوری به‌صورت لحظه‌ای روی نمایشگر LED سبز نمایش داده می‌شود.

6. این ماژول با ترانس جزیان CT همراه خودش کالیبره شده است و در صورت استفاده از ترانس جریان متفاوت عدد نشان داده شده دارای خطا می باشد.

نکات مهم

• این آمپرمتر فقط برای اندازه‌گیری جریان متناوب (AC) طراحی شده و برای جریان مستقیم (DC) قابل استفاده نیست.

• هرگز جریان‌های بالا را مستقیماً به ورودی سیگنال آمپرمتر متصل نکنید؛ اندازه‌گیری باید از طریق ترانس جریان (CT) انجام شود.

• برای دستیابی به دقت مناسب، از ترانس جریان استاندارد همراه ماژول و متناسب با محدوده 100 آمپر استفاده کنید.

• سیم حامل جریان باید تنها یک بار از داخل ترانس جریان عبور داده شود.

• هنگام سیم‌کشی، برق مدار را کاملاً قطع کنید و نکات ایمنی کار با برق را رعایت نمایید.

• از نصب دستگاه در محیط‌های دارای رطوبت بالا، گردوغبار شدید یا دمای خارج از محدوده مجاز خودداری کنید.

• اتصالات ترمینال‌ها را به‌خوبی محکم کنید تا از خطای اندازه‌گیری یا قطع شدن سیگنال جلوگیری شود.

• در صورت استفاده در تابلوهای صنعتی، نصب فیوز یا تجهیزات حفاظتی مناسب در مدار تغذیه دستگاه توصیه می‌شود.

• پیش از خرید، ولتاژ تغذیه آمپرمتر و نسبت ترانس جریان (CT) را با مشخصات سیستم خود مطابقت دهید؛ زیرا این محصولات در مدل‌های مختلف عرضه می‌شوند.
