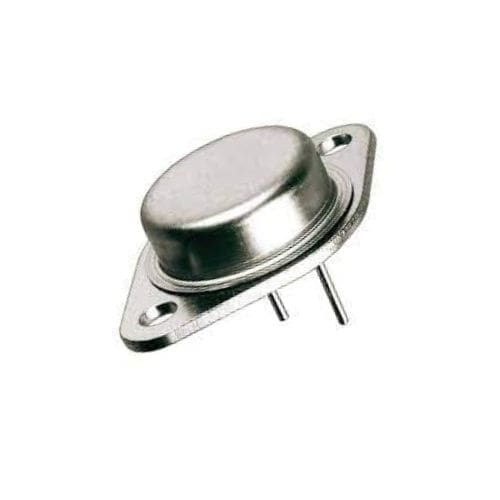

رگولاتور قابلمه ای 5 ولت 7805K
47,000 تومان
موجود
0
نفر در حال مشاهده این محصول هستند!
رگولاتور LM78H05K قطعه ای جهت کاهش و تثبیت ولتاژ می باشد. این آی سی میتواند با ولتاژ ورودی تا 35 ولت، در خروجی ولتاژ تثبیت شده 5 ولت مثبت ارائه دهد.
معرفی رگولاتور 7805K :
رگولاتورهای 5 ولت مانند 7805K یک نوع رگولاتور ولتاژ ثابت هستند که ولتاژ خروجی ثابتی برابر با 5 ولت DC تأمین می‌کنند. این رگولاتورها از خانواده رگولاتورهای سری 78xx هستند که به ولتاژ خروجی خاصی منطبق بر نام آنها (مانند 7805 برای 5 ولت) اشاره می‌کنند.
کاربرد های رگولاتور 7805K :
- تغذیه مدارهای منطقی و دیجیتال: رگولاتور 7805K برای تأمین ولتاژ مستقل و ثابت 5 ولت در مدارهای منطقی و دیجیتال مورد استفاده قرار می‌گیرد. این شامل مدارهای دیجیتال مانند میکروکنترلرها و میکروپروسسورها است.
- تغذیه مدارهای آنالوگ: رگولاتور 7805K برای تأمین ولتاژ استاندارد و ثابت در مدارهای آنالوگ مانند آمپلیفایرها، فیلترها، سنسورها و مدارهای صوتی استفاده می‌شود. این رگولاتور امکان ایجاد ولتاژ استاندارد و پایدار را فراهم می‌کند که برای کارکرد صحیح این مدارها ضروری است.
- تغذیه مدارهای ولتاژ کم: رگولاتور 7805K برای تأمین ولتاژ 5 ولت در مدارهایی که نیاز به ولتاژ کمتری دارند، مانند سیستم‌های میکروکنترلری و مدارهای مجتمع استفاده می‌شود. با استفاده از این رگولاتور، می‌توان ولتاژ کاری پایدار را تأمین کرده و مدار را از تغییرات ولتاژ خارجی محافظت کرد.
- تغذیه قطعات الکترونیکی: رگولاتور 7805K برای تأمین ولتاژ مناسب برای قطعات الکترونیکی مختلف مانند سنسورها، LEDها، میکروسوئیچ‌ها و قطعات مدارچاپی مورد استفاده قرار می‌گیرد.
مزایای رگولاتور 7805K :
- عملکرد پایدار: رگولاتور 7805K با تثبیت ولتاژ خروجی، امکان ایجاد ولتاژ پایدار را فراهم می‌کند. این باعث می‌شود مدارها و قطعات الکترونیکی در برابر تغییرات ولتاژ ورودی محافظت شده و به طور قابل اعتماد کار کنند.
- آسانی استفاده: رگولاتور 7805K با طراحی ساده و استفاده آسان، به راحتی قابل استفاده است. آن را می‌توان به عنوان یک قطعه مستقل در مدارها استفاده کرد و نیازی به تنظیمات پیچیده ندارد.
- گسترده‌ی استفاده: رگولاتور 7805K در بسیاری از برنامه‌های الکترونیکی و بردهای مدارچاپی استفاده می‌شود. از جمله کاربردهای آن می‌توان به تغذیه مدارهای منطقی و دیجیتال، تغذیه مدارهای آنالوگ، تغذیه قطعات الکترونیکی و منابع تغذیه کوچک اشاره کرد.
معایب رگولاتور 7805K :
- ولتاژ ورودی محدود: رگولاتور 7805K به ولتاژ ورودی محدودی نیاز دارد. ولتاژ ورودی باید در محدوده خاصی قرار گیرد و در صورت اتصال ولتاژ ورودی خارج از این محدوده، رگولاتور ممکن است به درستی کار نکند یا خراب شود.
- افت ولتاژ ورودی: در صورتی که ولتاژ ورودی به رگولاتور 7805K کاهش یابد، ولتاژ خروجی نیز با افت متناسب روبرو خواهد شد. این میتواند در مدارهای حساس به ولتاژ، به خصوص در مواقعی که ولتاژ ورودی ناپایدار است، مشکلاتی ایجاد کند.
- تولید حرارت: هنگام عملکرد رگولاتور 7805K، گرمای قابل توجهی تولید می‌شود. این میتواند نیاز به استفاده از سیستم خنک‌کننده یا رادیاتور برای مدیریت حرارت را ایجاد کند.
مشخصات فنی رگولاتور 7805K :
- ولتاژ خروجی (Output Voltage): رگولاتورهای 7805 ولتاژ خروجی ثابتی برابر با 5 ولت DC را تأمین می‌کنند. با این حال، دقت ولتاژ خروجی ممکن است بسته به مدل متفاوت باشد.
- جریان خروجی (Output Current): رگولاتورهای 7805 معمولاً جریان خروجی حداکثری را تا مقدار مشخصی مانند 1 آمپر تأمین می‌کنند. مقدار جریان خروجی ممکن است بسته به نوع و مدل رگولاتور متفاوت باشد.
- محدوده دمای عملکرد (Operating Temperature Range): رگولاتورهای 7805 معمولاً در محدوده دمای عملکرد -40 درجه سانتیگراد تا +125 درجه سانتیگراد قابل استفاده هستند. با این حال، ممکن است مدل‌های خاصی وجود داشته باشد که دمای عملکرد آنها متفاوت باشد.
مشخصات فنی رگولاتور 7805K :
- ولتاژ خروجی (Output Voltage): رگولاتورهای 7805 ولتاژ خروجی ثابتی برابر با 5 ولت DC را تأمین می‌کنند. با این حال، دقت ولتاژ خروجی ممکن است بسته به مدل متفاوت باشد.
- جریان خروجی (Output Current): رگولاتورهای 7805 معمولاً جریان خروجی حداکثری را تا مقدار مشخصی مانند 1 آمپر تأمین می‌کنند. مقدار جریان خروجی ممکن است بسته به نوع و مدل رگولاتور متفاوت باشد.
- محدوده دمای عملکرد (Operating Temperature Range): رگولاتورهای 7805 معمولاً در محدوده دمای عملکرد -40 درجه سانتیگراد تا +125 درجه سانتیگراد قابل استفاده هستند. با این حال، ممکن است مدل‌های خاصی وجود داشته باشد که دمای عملکرد آنها متفاوت باشد.
