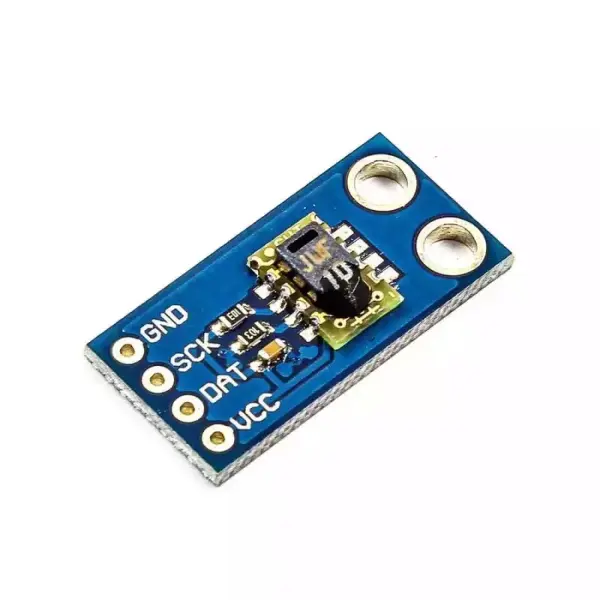

ماژول اندازه گیری دما و رطوبت SHT10

معرفی

ماژول SHT10 یک سنسور با دقت بالا برای اندازه گیری دما و رطوبت است. این ماژول با پشتیبانی از پروتکل I2C به راحتی با استفاده از دو پایه خروجی دیجیتال به انواع میکروکنترلرها متصل می شود. یکی برای انتقال داده و دیگری برای تنظیم سرعت انتقال داده بین ماژول و میکروکنترلر. محدوده اندازه گیری دما از -40 تا +123.8 درجه سانتیگراد با دقت 0.01 درجه سانتیگراد است. محدوده رطوبت 0 تا 100 درصد با دقت 0.05 درصد است. این ماژول همچنین قادر به محاسبه دما در دو درجه سانتیگراد و فارنهایت است.

توضیحات بیشتر

ماژول سنسور دما و رطوبت SHT10 یک سنسور دیجیتالی رطوبت و دما است که برای اندازه گیری هر دو مورد استفاده می شود. این ماژول از رابط I2C برای ارتباط استفاده می کند.

رابط I2C چیست؟

I2C مخفف عبارت انگلیسی Inter-Integrated Circuit به معنای مدار یکپارچه مدفون در خاک است. این رابط یک رابط سریال با فاصله کوتاه است که به چندین دستگاه اجازه می دهد تا به یک باس واحد متصل شوند. I2C معمولاً در سیستم های تعبیه شده استفاده می شود زیرا امکان تبادل داده بین دستگاه های کم سرعت را بدون نیاز به خط ساعت جداگانه فراهم می کند.

خط ساعت، سیمی در مدار الکترونیکی است که حامل سیگنال دوره ای است که برای هماهنگ کردن زمان رویدادها استفاده می شود. سیگنال ساعت توسط یک مولد ساعت تولید می شود و معمولا فرکانس بسیار بالاتری نسبت به داده های ارسال شده در خطوط دیگر در مدار دارد.

محدودیت ماژول سنسور SHT10

ماژول سنسور SHT10 ضد آب نیست، بنابراین نباید در محیط آبی از آن استفاده کرد.

مزایای ماژول سنسور دما و رطوبت SHT10:

ماژول سنسور دما و رطوبت SHT10 بسیار دقیق و پایدار است و آن را برای استفاده در برنامه های مختلف ایده آل می کند. علاوه بر این، ماژول بسیار کم توان است، و آن را برای برنامه های کاربردی با باتری مناسب می کند.

کاربردهای ماژول سنسور دما و رطوبت SHT10 چیست

ماژول حسگر SHT10 را می توان در کاربردهای مختلفی از جمله ایستگاه های هواشناسی، سیستم های HVAC و سیستم های کنترل صنعتی استفاده کرد. علاوه بر این، ماژول را می توان در هر برنامه ای که اندازه گیری دما و رطوبت دقیق مورد نیاز است استفاده کرد.

HVAC به چه معناست

گرمایش، تهویه و تهویه مطبوع را به اختصار HVAC می گویند. HVAC یک فناوری برای راحتی محیط داخلی و وسایل نقلیه است. هدف آن ارائه آسایش حرارتی و کیفیت هوای داخلی قابل قبول است. طراحی سیستم تهویه مطبوع زیرشاخه ای از مهندسی مکانیک است که بر اساس اصول ترمودینامیک، مکانیک سیالات و انتقال حرارت است. و ماژول حسگر SHT10 یکی از ابزارهایی است که در این رابطه به کمک فعالان حوزه گرمایش، تهویه و تهویه مطبوع می آید.

چگونه ماژول سنسور دما و رطوبت SHT10 را با آردوینو وصل کنیم؟

ماژول حسگر SHT10 با استفاده از رابط I2C به راحتی با آردوینو قابل اتصال است. علاوه بر این، انواع کتابخانه ها یا library در دسترس هستند که ارتباط با ماژول را آسان می کنند.

چگونه ماژول سنسور دما و رطوبت SHT10 را کالیبره کنیم؟

ماژول سنسور دما و رطوبت SHT10 را می توان با استفاده از پین های کالیبراسیون اختصاصی روی ماژول کالیبره کرد. علاوه بر این، ماژول را می توان با استفاده از کتابخانه های نرم افزاری موجود کالیبره کرد.

اصل کار ماژول سنسور دما و رطوبت SHT10 چیست؟

ماژول سنسور دما و رطوبت SHT10 از یک سنسور خازنی رطوبت و یک ترمیستور برای اندازه گیری دما و رطوبت استفاده می کند. این ماژول اندازه گیری ها را به شکل دیجیتال تبدیل می کند و از رابط I2C برای ارتباط استفاده می کند.

ماژول سنسور دما و رطوبت SHT10 چگونه تغذیه می شود؟

ماژول حسگر SHT10 را می توان با استفاده از روش های مختلفی از جمله باتری، برق خورشیدی و برق USB تغذیه کرد. علاوه بر این، ماژول را می توان با استفاده از رابط I2C تغذیه کرد.

برد ماژول سنسور دما و رطوبت SHT10 چقدر است؟

ماژول سنسور دما و رطوبت SHT10 دارای محدوده دمایی -40 تا 85 درجه سانتیگراد و محدوده رطوبت 0 تا 100 درصد است. علاوه بر این، ماژول دارای دقت +/- 2٪ برای رطوبت و +/- 0.3 درجه سانتیگراد برای دما است.

ویژگی های ماژول حسگر SHT10:

ماژول حسگر SHT10 دارای مصرف انرژی کم فقط 1.8 میلی آمپر، محدوده ولتاژ کاری گسترده 2.4-5.5 ولت و دقت اندازه گیری ± 2% RH و ± 0.3 درجه سانتیگراد است. این ماژول همچنین دارای یک بخاری داخلی است که می تواند برای جلوگیری از متراکم شدن سنسور استفاده شود.

برخی از مزایای استفاده از ماژول حسگر SHT10 عبارتند از:

اندازه گیری دقیق: ماژول سنسور دما و رطوبت SHT10 تا +/- 2% رطوبت نسبی و +/- 0.3 درجه سانتیگراد دقیق است.

مصرف انرژی کم: ماژول حسگر انرژی بسیار کمی مصرف می کند که آن را برای دستگاه هایی که با باتری کار می کنند ایده آل می کند.

-پایداری طولانی مدت: ماژول حسگر SHT10 برای پایداری طولانی مدت با طول عمر 10 سال طراحی شده است.

مشخصات فنی ماژول سنسور دما و رطوبت SHT10;

-ولتاژ تغذیه: 2.4 – 5.5 ولت

-مصرف جریان: 1.8 میلی آمپر

-محدوده دمای کارکرد: -45 تا +125 درجه سانتی گراد

-محدوده دمای نگهداری: -40 تا +125 درجه سانتی گراد

– محدوده اندازه گیری رطوبت نسبی: 0 تا 100% RH

-دقت (در دمای 25 درجه سانتیگراد، 20-80٪ RH): ± 2٪ RH

-تکرارپذیری: ± 0.1% RH

– محدوده اندازه گیری دما: -40 تا +125 درجه سانتیگراد

-دقت (در دمای 25 درجه سانتیگراد): 0.3± درجه سانتیگراد

-تکرارپذیری: ± 0.1 درجه سانتی گراد

رزولوشن: 0.1 درجه سانتی گراد / 0.1٪ RH

هیسترزیس رطوبت: RH <0.3٪

-ضریب دما: <0.2% RH/°C

-پایداری طولانی مدت: ± 0.5٪ RH / سال

-ابعاد: 22 × 18.5 × 2.8 میلی متر

-وزن: 1 گرم
