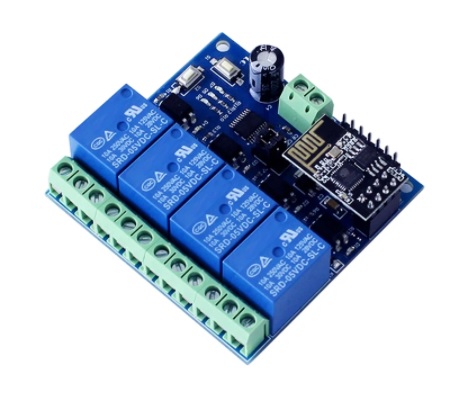

ماژول رله 4 کاناله 5 ولت با قابلیت کنترل WiFi ESP۸۲۶۶

ماژول رله وایفای 4 کاناله دارای یک ماژول وایفای ESP8266 و یک میکروکنترلر 8 بیتی با منبع تغذیه برق با پایداری بالا است. این ماژول با استفاده از برنامه اندرویدی می‌تواند رله را در شبکه محلی (LAN) کنترل کند. تنظیم آن بسیار آسان است.

ویژگی‌ها:
۱. طراحی یکپارچه.
۲. کنترل از راه دور توسط اپلیکیشن موبایل.
۳. ولتاژ کاری 5 ولت جریان مستقیم.
۴. مجهز به ماژول MCU وایفای ESP8266 با کیفیت بالا.
۵. پشتیبانی از دو حالت کاری
۶. فاصله انتقال:
در محیط باز، هنگامی که تلفن همراه دارای ماژول وایفای است، بیشینه فاصله انتقال ۱۰۰ متر است.
۷. استفاده از تکنولوژی Smartconfig برای تکمیل تنظیمات حساب کاربری و رمز عبور ماژول وایفای ESP8266 در اپلیکیشن موبایل. حساب کاربری و رمز عبور تنظیم شده پس از قطع برق به یاد داشته می‌شود.
۸. خروجی اپتوکوپلر ایزوله، ایمن و قابل اعتماد.
۹. برد شامل رله اصلی Songle با ولتاژ ۲۲۰ ولت، ۱۰ آمپر / ۲۵۰ ولت جریان مستقیم ۱۰ آمپر / ۳۰ ولت، که می‌تواند به صورت مداوم ۱۰۰،۰۰۰ بار جذب شود، با حفاظت جریان دیود و زمان پاسخ کوتاه.
۱۰. مواد و فرآیند تولید PCB با استانداردهای RoHS سازگار است.
۱۱. دارای نشانگر LED رله، گزینه حالت و نشانگر وضعیت کار.
۱۲. رابط اشاره یو‌آر‌تی (UART) و پورت دانلود میکروکنترلر برای برنامه‌ریزی.
۱۳. شامل LED مشخصه، گزینه حالت و نشانگر LED کار.

پارامترها:
۱. نام محصول: ماژول رله وایفای ۴ کانالی DC 5 ولت ESP8266
۲. ولتاژ کاری: 5 ولت جریان مستقیم
۳. ولتاژ بار: ۱۰ آمپر جریان مستقیم ۳۰ ولت / ۲۵۰ آمپر جریان متناوب
۴. دمای کاری: -۴۰℃ تا ۸۵℃
۵. رطوبت کاری: ۰٪ تا ۹۵٪RH
۶. ابعاد: ۶۳*۶۰*۲۰ میلیمتر

توضیحات پورت:
۱. IN+: مثبت برق کاری. ترمینال ورودی ولتاژ کاری
۲. IN-: منفی برق کاری. ترمینال ورودی ولتاژ کاری
۳. ۵V/RX/TX/GND: رابط ارتباط UART
۴. NRST/PIN8/SWIN/GND: رابط دانلود کد برای ماژول کنترل توسط سازنده.
۵. دکمه S۱: برای تغییر حالت کاری (حالت پیش‌فرض ۱)
۶. دکمه S۲: بازگردانی تنظیمات کارخانه.
۷. D۱ تا D۴: LED قرمز. نشانگر کار رله. LED هنگام کار رله روشن می‌شود.
۸. D۵: LED آبی. نشانگر حالت ۲.
۹. D۶: LED سبز. نشانگر وضعیت کار.
۱۰. D۷: LED قرمز. نشانگر حالت ۱.
۱۱. کپسول Jumper:
۱۱.۱. نصب  Jumper: وضعیت کاری پیش‌فرض. به معنای کار در وضعیت عادی ماژول است.
۱۱.۲. حذف  Jumper: آزمایش ماژول ESP8266 به طور جداگانه با استفاده از تبدیل USB به TTL (توصیه نمی‌شود).
۱۲. COM۱ تا COM۴: پورت مشترک از رله.
۱۳. NC۱ تا NC۴: بسته به وضعیت پیش‌فرض، به COM متصل می‌شود. وقتی رله کار می‌کند، آزاد می‌شود.
۱۴. NO۱ تا NO۴: با وضعیت پیش‌فرض، از COM جدا می‌شود. هنگامی که رله کار می‌کند، به COM متصل می‌شود.

روش تنظیمات:
۱. وصل کردن منبع تغذیه 5 ولت به ترمینال ورودی ‘IN+’ و ‘IN-‘ که روی PCB مشخص شده است.
۲. نصب اپلیکیشن ‘EspTouch_Demo’ روی گوشی اندرویدی. کاربر باید شماره حساب و رمز عبور وایفای را با حالت ۲ برای اولین بار تنظیم کند.
۳. نصب اپلیکیشن ابزار انتقال TCP ‘EasyTCP_20’ روی گوشی اندرویدی. این برای ارسال دستورات کنترل رله استفاده می‌شود. روی ‘SWITCH’ کلیک کنید، سپس مربع خاکستری را در رابط کاربری فشار دهید تا به ترتیب نام و محتوای دستور کنترل رله را وارد کنید (فرمت دستور HEX).
