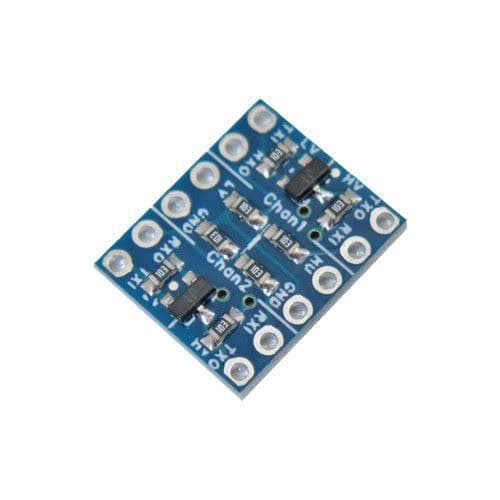

ماژول LOGIC LEVEL CONVERTER مدل 2 کانال

معرفی ماژول LOGIC LEVEL CONVERTER مدل 2 کانال:

ماژول Logic Level Converter دو کاناله (یا مبدل سطح ولتاژ منطقی 2 کاناله) یک ماژول کوچک و کاربردی است که برای تبدیل سطوح منطقی ولتاژ بین دو دستگاه با ولتاژهای مختلف (مثلاً 3.3 ولت و 5 ولت) استفاده می‌شود.

کاربرد ماژول LOGIC LEVEL CONVERTER مدل 2 کانال:

• ارتباط بین میکروکنترلرها و سنسورها با ولتاژ متفاوت:به عنوان مثال، اتصال یک Arduino 5V به سنسورهایی که با 3.3V کار می‌کنند مانند BMP280، MPU6050 یا ESP8266.

• استفاده در ارتباطات سریال (UART, I2C, SPI):برای انتقال صحیح داده بین دو دستگاه با سطح ولتاژ متفاوت در پروتکل‌هایی مانند:UART (مثلاً بین Arduino و GPS Module)،I2C (مثلاً بین Raspberry Pi 3.3V و یک سنسور 5V)،SPI (برای برخی ماژول‌های حافظه یا نمایشگر)

• محافظت از ورودی‌های دیجیتال در برابر ولتاژ بالاتر:مثلاً وقتی که پایه‌های یک ماژول فقط تا 3.3V ایمن هستند، استفاده از مبدل سطح منطقی از آسیب جلوگیری می‌کند.

• استفاده در پروژه‌های IoT:برای اتصال ماژول‌های وای‌فای یا بلوتوث (مثل ESP8266, HC-05) که با 3.3V کار می‌کنند به میکروکنترلرهایی با سطح منطقی 5V.

• پروژه‌های آموزشی و آزمایشگاهی:ابزاری مفید در آموزش الکترونیک دیجیتال و رباتیک برای درک بهتر تفاوت سطوح منطقی.

مزایا ماژول LOGIC LEVEL CONVERTER مدل 2 کانال:

• تبدیل ولتاژ دوطرفه (Bidirectional):امکان انتقال داده در هر دو جهت (از ولتاژ بالا به پایین و برعکس) بدون نیاز به تنظیمات دستی.مناسب برای پروتکل‌هایی مثل I2C که ارتباط دوطرفه دارند.

• پشتیبانی از ولتاژهای مختلف:پشتیبانی از سطوح مختلف ولتاژ (معمولاً از 1.2V تا 5V).امکان اتصال میکروکنترلرهای 5V (مثل Arduino) به ماژول‌های 3.3V (مثل ESP8266 یا بعضی سنسورها).

• طراحی ساده و کاربردی:تنها با چند پایه ساده (HV، LV، GND، و دو جفت ورودی/خروجی) قابل استفاده است.نصب آسان بر روی برد بورد یا در پروژه‌های نهایی.

• کوچک و کم‌مصرف:اندازه کوچک، مناسب برای پروژه‌های قابل حمل و فشرده.مصرف توان پایین، مناسب برای پروژه‌های باتری‌خور یا IoT.

• مقرون به صرفه:قیمت پایین و در دسترس بودن در فروشگاه‌های الکترونیک.جایگزینی ارزان و مؤثر برای راه‌حل‌های پیچیده‌تر یا سفارشی.

معایب ماژول LOGIC LEVEL CONVERTER مدل 2 کانال:

• محدودیت در سرعت انتقال داده:به دلیل استفاده از ترانزیستور MOSFET و مقاومت‌ها، ممکن است در فرکانس‌های بالا (مثلاً بالای 400kHz در I2C یا چند مگاهرتز در SPI) عملکرد ناپایدار یا کندی دیده شود.

• عدم پشتیبانی از جریان بالا:این ماژول نمی‌تواند جریان زیادی عبور دهد، بنابراین برای سیگنال‌های توان بالا یا درایو مستقیم بارها مناسب نیست.

• نیاز به تغذیه هم‌زمان از دو منبع ولتاژ:برای عملکرد صحیح، نیاز است هر دو ولتاژ (HV و LV) به ماژول اعمال شوند. در صورت قطع یکی، کل عملکرد مختل می‌شود.
