ماژول ESP32-CAM با دوربین OV2640 2MP | WiFi، Bluetooth و MicroSD
ماژول ESP32-CAM یکی از بردهای کوچک و کاربردی برای ساخت پروژههای تصویری، اینترنت اشیا (IoT) و سیستمهای کنترل و مانیتورینگ بیسیم است. این برد در نسخه رایج خود بر پایه ESP32 ساخته شده و امکاناتی مانند دوربین OV2640 با رزولوشن 2 مگاپیکسل، WiFi، Bluetooth، حافظه PSRAM و درگاه کارت microSD را در ابعادی بسیار کوچک در اختیار کاربر قرار میدهد.
ترکیب پردازنده قدرتمند ESP32 با دوربین دیجیتال باعث شده است ESP32-CAM برای پروژههایی که به تصویربرداری، پردازش تصویر و ارتباط بیسیم نیاز دارند، گزینهای بسیار محبوب باشد. با استفاده از این ماژول میتوان پروژههایی مانند دوربین تحت شبکه WiFi، دوربین نظارتی، ربات دوربیندار، سیستم تشخیص حرکت، دربازکن تصویری، دوربین خانه هوشمند و سیستم ثبت تصاویر روی کارت حافظه طراحی کرد.

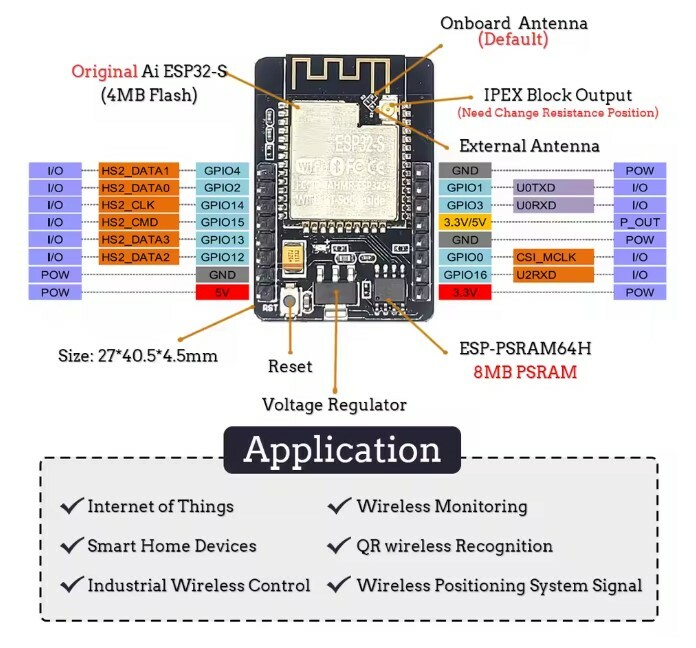

بردESP32-CAM یک برد توسعه کوچک مبتنی بر میکروکنترلر ESP32 است که امکانات تصویربرداری و ارتباط بیسیم را در یک ماژول جمع کرده است. این برد برای پروژههایی طراحی شده که در آنها اندازه کوچک، مصرف مناسب، ارتباط WiFi و قابلیت تصویربرداری اهمیت دارد. در نسخه رایج AI-Thinker ESP32-CAM، یک دوربین OV2640 روی برد قرار گرفته و امکان دریافت تصاویر دیجیتال با رزولوشن حداکثر 1600×1200 پیکسل را فراهم میکند. وجود حافظه PSRAM نیز برای کارهای تصویری اهمیت زیادی دارد؛ زیرا پردازش و نگهداری فریمهای دوربین به حافظه بیشتری نسبت به بسیاری از پروژههای معمول میکروکنترلری نیاز دارد.
یکی از مهمترین ویژگیهای این برد، دوربین OV2640 است. این سنسور تصویری دارای رزولوشن 2MP بوده و در حالتهای مختلف تصویربرداری قابل استفاده است. حداکثر رزولوشن اعلامشده برای این دوربین 1600×1200 پیکسل است. با استفاده از دوربین OV2640 میتوان تصاویر را دریافت و از طریق WiFi در شبکه ارسال کرد یا روی کارت حافظه ذخیره نمود. این قابلیت، ESP32-CAM را برای ساخت دوربینهای کوچک و پروژههای تصویری کمهزینه بسیار مناسب میکند.
برد ESP32-CAM دارای ارتباط WiFi با استاندارد 802.11 b/g/n در باند 2.4GHz است. به کمک WiFi میتوان ماژول را به شبکه بیسیم متصل کرد و دادههای تصویری را به کامپیوتر، موبایل یا سرور ارسال کرد. یکی از کاربردهای رایج این برد، ایجاد یک Web Server روی خود ESP32-CAM است. در این حالت کاربر میتواند پس از اتصال ماژول به شبکه، تصویر دوربین را از طریق مرورگر مشاهده کند. به همین دلیل، این برد برای ساخت دوربین WiFi، سیستم مانیتورینگ تصویری و پروژههای خانه هوشمند بسیار کاربردی است.
علاوه بر WiFi، تراشه ESP32 از Bluetooth 4.2 و BLE (BLE مخفف Bluetooth Low Energy) نیز پشتیبانی میکند. وجود Bluetooth در کنار WiFi امکان طراحی پروژههایی را فراهم میکند که علاوه بر انتقال تصویر، نیاز به ارتباط کوتاهبرد با تلفن همراه، سنسورها یا سایر تجهیزات بیسیم دارند.
پردازش تصویر نسبت به بسیاری از کاربردهای معمول ESP32 به حافظه بیشتری نیاز دارد. به همین دلیل، نسخه رایج ESP32-CAM از PSRAM خارجی استفاده میکند. مشخصات این نسخه معمولاً 4MB PSRAM را نشان میدهد. وجود PSRAM امکان استفاده راحتتر از فریمهای تصویری و قابلیتهای مرتبط با دوربین را فراهم میکند و برای پروژههای تصویری اهمیت زیادی دارد.
روی برد ESP32-CAM یک درگاه TF / MicroSD قرار گرفته است که میتوان از آن برای ذخیره تصاویر، فایلها و اطلاعات روی کارت حافظه حداکثر تا 4GB و با فرمت FAT 32 استفاده کرد. این قابلیت باعث میشود در بسیاری از پروژهها نیازی به ارسال دائمی تصاویر به سرور یا کامپیوتر نباشد. برای مثال، میتوان سیستم را طوری برنامهریزی کرد که در صورت تشخیص حرکت، یک تصویر ثبت کرده و آن را روی کارت حافظه ذخیره کند.
قلب اصلی این ماژول، تراشه ESP32 است که در نسخههای رایج دارای پردازنده دو هستهای Xtensa LX6 با فرکانس کاری حداکثر 240MHz است. این توان پردازشی در کنار WiFi، Bluetooth، PSRAM و دوربین باعث میشود ESP32-CAM تنها یک ماژول دوربین ساده نباشد و بتوان از آن بهعنوان یک پلتفرم کامل برای پروژههای IoT و تصویری استفاده کرد.

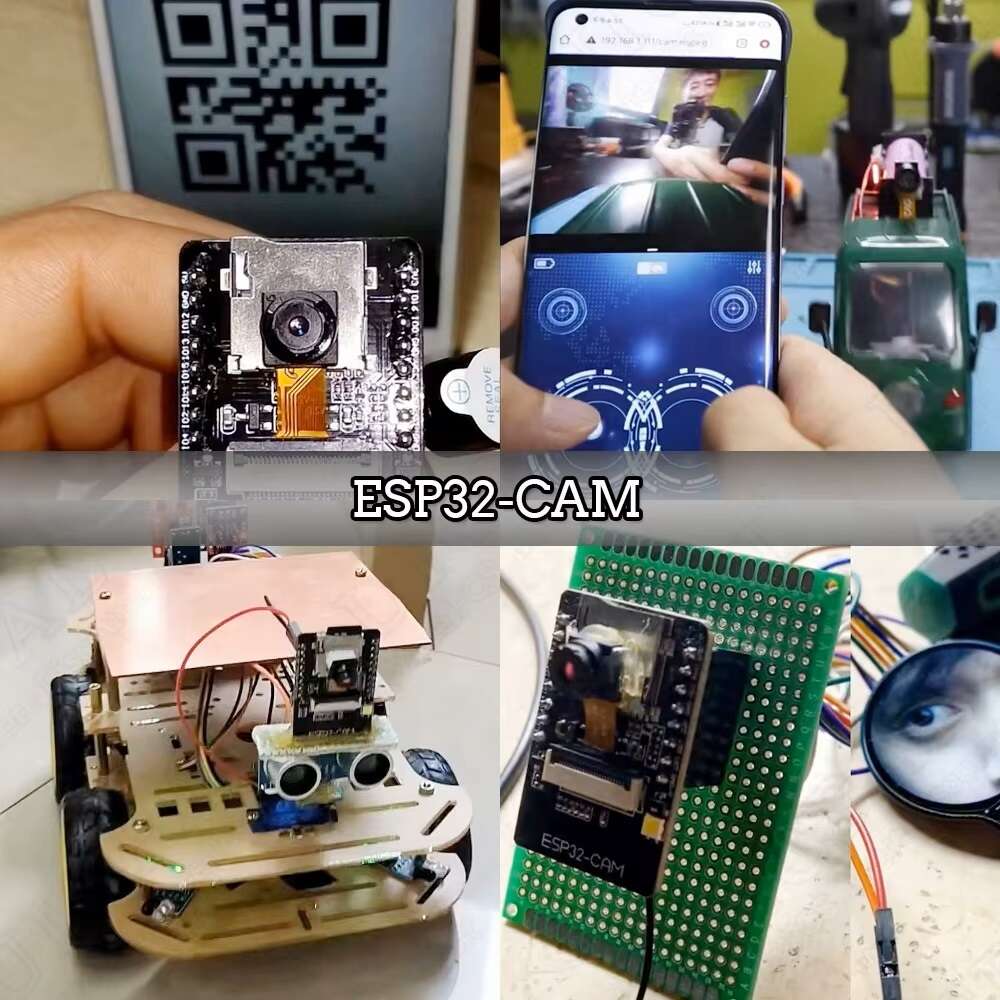

کاربردهای ماژول ESP32-CAM
• ساخت دوربین تحت شبکه (IP Camera) و مشاهده تصویر از طریق WiFi
• ساخت دوربین مداربسته و سیستم مانیتورینگ تصویری
• ساخت دوربین بیسیم برای پروژههای IoT
• ثبت و ذخیره تصاویر روی کارت حافظه MicroSD
• ساخت ربات دوربیندار و رباتهای کنترلشونده با WiFi
• طراحی سیستمهای تشخیص حرکت و ثبت تصویر
• ساخت دوربین برای خانه هوشمند
• ساخت دربازکن تصویری و سیستم کنترل تصویری
• ارسال تصاویر از طریق WiFi به کامپیوتر، موبایل یا سرور
• استفاده در پروژههای پردازش تصویر و بینایی ماشین
• پروژههای آموزشی مبتنی بر ESP32 و Arduino
• ساخت سیستمهای تصویربرداری قابلحمل
• استفاده همزمان از دوربین و ارتباط بیسیم در پروژههای DIY
• ارتباط با تجهیزات مختلف از طریق Bluetooth و BLE
راهاندازی (SETUP)
راهاندازی ESP32-CAM شامل دو بخش اصلی، یعنی تغذیه برد و آپلود برنامه است. نسخه رایج AI-Thinker فاقد رابط USB داخلی است؛ بنابراین برای پروگرام کردن آن معمولاً به یک مبدل USB به TTL / UART یا پروگرامر مخصوص ESP32-CAM و یا میکروکنترلر با امکان ارتباط سریال نیاز دارید.
1. تغذیه ماژول :
برای تغذیه برد از پایه 5V DC استفاده کنید و حتماً منبع تغذیه پایدار و با حداقل ریپل و نوسان در نظر بگیرید. عملکرد WiFi و دوربین میتواند باعث تغییرات جریان مصرفی شود و منبع تغذیه ضعیف ممکن است باعث ریست یا ناپایداری برد شود. داخل ماژول رگولاتور داخلی AS1117 3.3V قرار دارد که ولتاژموردنیاز بخش های 3.3V DC را تامین می کند.
البته اگر منبع تغذیه 3.3V DC پایدار و مناسب دارید میتوانید مستقیما از پایه VCC و یا 3.3V DC روی برد ماژول استفاده نمایید.
جریان مصرفی برد بسته به نوع استفاده فعال بودن قسمت های مختلف مدار متفاوت است و بهتر است بیش از 500mA باشد و مقدار توصیه شده حداقل 2A می باشد.
“زمین مدار فرمان یا میکروکنترلر و یا مدار پروگرمر و زمین ماژول باید به هم متصل باشند”
2. اتصال مبدل USB به TTL :
برای برنامهریزی میتوان از مبدلهایی مانند FTDI یا سایر مبدلهای USB به UART/TTL استفاده کرد. اتصال پایه ها به صورت زیر انجام می شود :
پایه TX مبدل یا میکروکنترلر به پایه UOR ماژول / پایه RX مبدل یا میکروکنترلر به پایه UOT ماژول
پایه GND به زمین مدار پروگرمر و یا میکروکنترلر
برای ESP32-CAM سطح منطقی پایههای GPIO و UART/TTL برابر 3.3 ولت است. بنابراین هنگام اتصال مبدل USB به TTL، باید به سطح ولتاژ سیگنالهای TX و RX توجه شود(خصوصا پایه TX مبدل). اگر برای پروگرام ESP32-CAM از مبدل USB-TTL استفاده میکنید، بهتر است مبدلی انتخاب کنید که سطح منطقی TX/RX آن روی 3.3V DC باشد.
می توانید برای تهیه مبدل USB به TTL ازطریق لینک زیر اقدام به بررسی و تهیه نمایید :
نکته: اتصال TX و RX باید بهصورت ضربدری انجام شود؛ یعنی TX مبدل به RX برد و RX مبدل به TX برد متصل شود.
این ماژول نسخه دیگری هم دارد که دارای ماژول پروگرمر است و در صورت لزوم می توانید از طریق لینک زیر مشاهده و تهیه نمایید :
3. ورود به حالت پروگرام
برای قرار دادن ESP32-CAM در حالت Bootloader، معمولاً باید پایه IO0 را به GND متصل کنید و یکبار منبع تغذیه را قطع و وصل کنید تا حالت پروگرام فعال شود.. پس از آپلود موفق برنامه:
1. اتصال IO0 به GND را قطع کنید.
2. برد را با فشردن دکمه RST (RESET) یکبار ریست کنید.
3. برنامه آپلودشده اجرا خواهد شد.
4. برنامهریزی با Arduino IDE
برد ESP32-CAM را میتوان با Arduino IDE برنامهریزی کرد. پس از نصب پشتیبانی ESP32 در Arduino IDE، برد مناسب ESP32-CAM را انتخاب کرده و برنامه موردنظر را روی آن آپلود کنید.
برای این کار از مراحل زیر استفاده نمایید :
1. نصب Arduino IDE
ابتدا آخرین نسخه Arduino IDE را روی کامپیوتر نصب کنید. بعد از اجرای برنامه، وارد مسیر زیر شوید:
File → Preferences → Additional boards manager URLs
آدرس زیر را وارد کنید، این همان URL رسمی Stable برای پکیج Arduino-ESP32 است:
“در صورت مشکل در باز شدن لینک ها از فیلتر شکن استفاده نمایید.”
2. نصب پکیج ESP32
حالا از طریق مسیر زیر وارد Boards Manager شوید.
Tools → Board → Boards Manager
در قسمت جستجو عبارت زیر را بنویسید:
esp32
سپس پکیج:
esp32 by Espressif Systems
را پیدا کرده و روی Install بزنید.
پس از پایان نصب، Arduino IDE را یکبار ببندید و دوباره اجرا کنید. مستندات رسمی Espressif نیز نصب پلتفرم ESP32 از طریق Boards Manager و سپس انتخاب برد را توصیه میکند.
3. انتخاب برد ESP32-CAM
بعد از نصب، از منوی:
Tools → Board → ESP32 Arduino
لیست بردهای ESP32 را باز کنید. برای نسخه رایج AI-Thinker ESP32-CAM، اگر گزینه اختصاصی آن در نسخه نصبشده Arduino-ESP32 شما وجود دارد، همان AI Thinker ESP32-CAM را انتخاب کنید.
اگر گزینه اختصاصی را نمیبینید، میتوان از گزینه عمومی مناسب تراشه یعنی ESP32 Dev Module استفاده کرد؛ مستندات Espressif نیز در صورت نبودن برد موردنظر، استفاده از برد عمومی مناسب خانواده تراشه را مطرح میکند.
4. تنظیمات پیشنهادی برای ESP32-CAM
پس از انتخاب برد، وارد Tools شوید. برای نسخه رایج AI-Thinker، تنظیمات را بررسی کنید:
گزینه مقدار پیشنهادی
Board AI Thinker ESP32-CAM
Upload Speed 115200
Flash Frequency 40MHz
Partition Scheme Default یا گزینه متناسب با پروژه
Port COM مربوط به USB-TTL
PSRAM در نسخههای دارای PSRAM فعال باشد
تنظیمات دقیق ممکن است بسته به نسخه Arduino-ESP32 و نوع برد متفاوت باشد؛ Espressif نیز تأکید میکند که تنظیمات Tools باید با ویژگیهای سختافزاری برد، از جمله Flash و PSRAM، مطابقت داشته باشد.
اگر هیچ COM Port جدیدی ظاهر نشد، احتمالاً مشکل از درایور USB-TTL، کابل USB یا خود مبدل است. برای این کار به قسمت Device Manager کامپیوتر مراجعه کرده و در قسمت Ports و یا OtherDevices به دنبال درایور و یا دستگاه دارای علامت خطا و یا نصب نشده باشید.

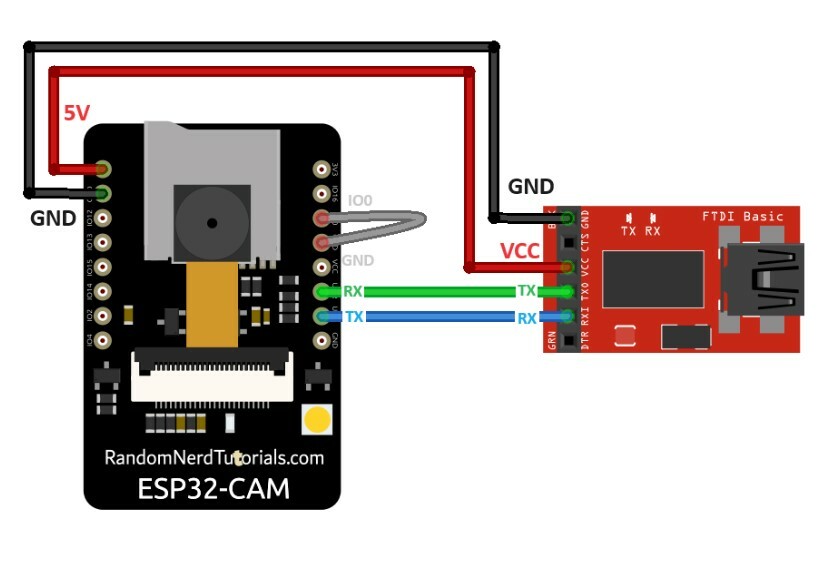

5. اتصال ESP32-CAM به USB-TTL
چون ESP32-CAM معمولاً USB داخلی برای پروگرام ندارد، برای آپلود برنامه به مبدل USB به TTL نیاز دارید. پایه های زیر را به پایه های سریال آردوینو متصل کنید.
ESP32-CAM آردوینو
GND GND
U0R / RX TX
U0T / TX RX
5V 5V
نکته بسیار مهم: سطح منطقی UART در ESP32 مقدار 3.3V است. بنابراین USB-TTL باید خروجی منطقی 3.3V داشته باشد. مقدار 5V را به پایه RX/TX یا GPIOهای ESP32-CAM ندهید.
6. قرار دادن ESP32-CAM در حالت پروگرام
قبل از آپلود، پایه GPIO0 / IO0 را به GND وصل کنید. سپس برد را Reset کنید یا یکبار تغذیه را قطع و وصل کنید. حالا ESP32-CAM وارد حالت Programming/ Bootloader میشود.
8. اجرای اولین برنامه

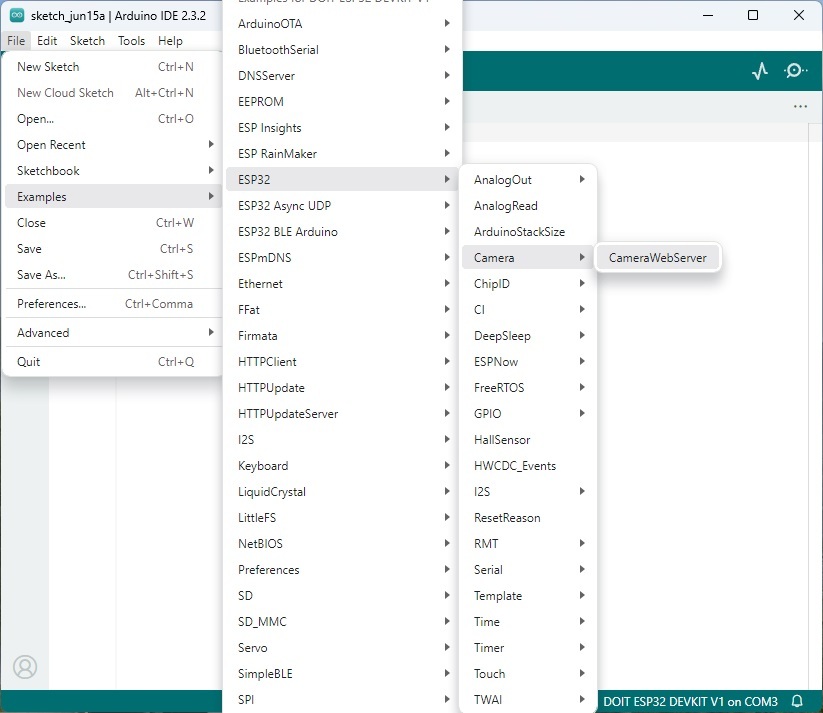

برای تست اولیه میتوانید از نمونه آماده دوربین استفاده کنید. مسیر معمول:
File → Examples → ESP32 → Camera → CameraWebServer

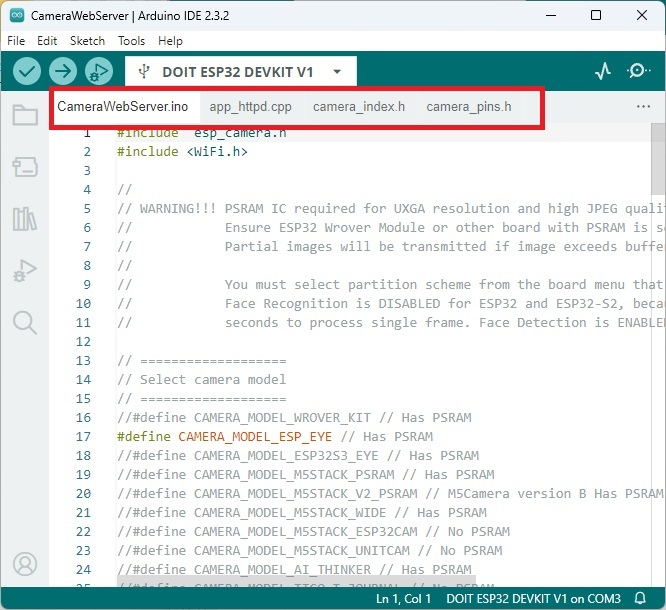

در کد نمونه، مدل دوربین را روی AI-Thinker قرار دهید:
CAMERA_MODEL_AI_THINKER
برای این کار کافیست علامت // را از کنار هر مدل دوربین برداشته و با علامت # جایگزین کنید.
نمونه CameraWebServer در پروژه Arduino-ESP32 برای بردهای دوربیندار استفاده میشود و AI-Thinker ESP32-CAM نیز در این پروژه پشتیبانی میشود.
سپس اطلاعات WiFi را در کد وارد کنید:
const char* ssid = “نام_WiFi”;
const char* password = “رمز_WiFi”;
9. آپلود برنامه
حالا روی دکمه Upload کلیک کنید. ممکن است Arduino IDE هنگام اتصال به برد پیامهایی مانند Connecting نمایش دهد. اگر آپلود شروع نشد، در حالی که IO0 به GND متصل است، یکبار دکمه RST روی ESP32-CAM را فشار دهید. پس از شناسایی برد، فرآیند آپلود ادامه پیدا میکند.
10. اجرای برنامه بعد از آپلود
وقتی آپلود با موفقیت تمام شد؛ IO0 را از GND جدا کنید. سپس یکبار دکمه RST را بزنید.
“این مرحله مهم است؛ چون اگر IO0 همچنان به GND متصل باشد، برد دوباره وارد حالت برنامهریزی میشود”.

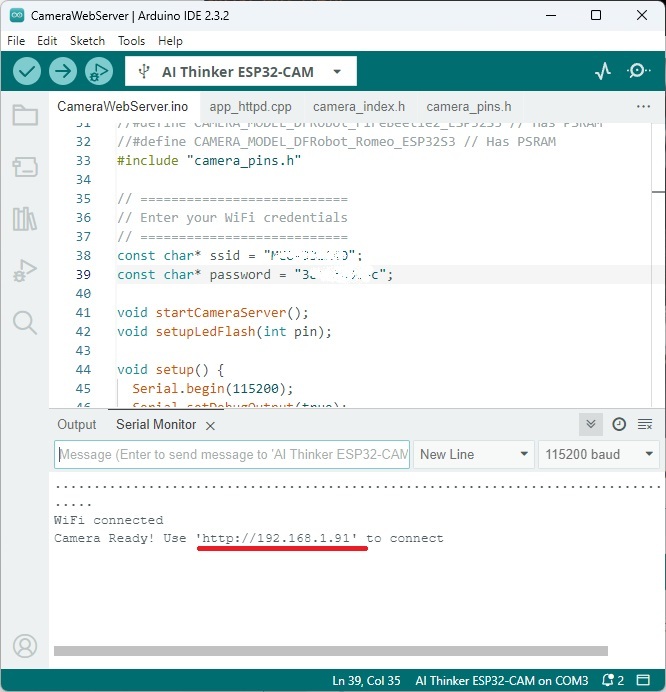

11. مشاهده تصویر دوربین
حالا از مسیر Tools → Serial Monitor مانیتور سریال را باز کنید. سرعت را روی 115200 baud قرار دهید. اگر برنامه به WiFi متصل شده باشد، معمولاً آدرس IP مربوط به ESP32-CAM در خروجی سریال نمایش داده میشود.
برای مثال:
WiFi connected!
Camera Ready!
Use ‘http://192.168.1.100‘ to connect
“آدرس IP نمایش دادهشده را در مرورگر کامپیوتر یا موبایل وارد کنید”.
صفحه Camera Web Server باز میشود و میتوانید تصویر دوربین را مشاهده کنید.
• اگر Upload روی Connecting گیر کرد و دچار مشکل شد :
این مشکل در ESP32-CAM بسیار رایج است. این موارد را بهترتیب بررسی کنید:
1. پایه IO0 به GND متصل باشد.
2. یکبار RST را بزنید.
3. بررسی کنیدTX و RX را ضربدری وصل کرده باشید.
4. پورت COM صحیح انتخاب شده باشد.
5.مبدل USB-TTL از Logic Level 3.3V استفاده کند.
6. تغذیه پایدار با حداقل ریپل و جریان دهی مناسب باشد.
7. بعد از آپلود، IO0 را از GND جدا کنید.
8. سپس دوباره RST را بزنید. Espressif نیز در راهنمای رسمی اشاره میکند که هنگام آپلود بعضی بردها ممکن است نیاز باشد دکمه Boot نگه داشته شود یا برد وارد حالت دانلود شود.
9. برای اطلاعات بیشتر می توانید به لینک زری مراجعه نمایید :
• برای نمونه کدنویسی های بیشتر این ماژول با آردوینو میتوانید به فایل بخش دیتاشیت محصول و یا لینک های زیر مراجعه نمایید :
“در صورت مشکل در باز شدن لینک ها از فیلتر شکن استفاده نمایید.”
نکات مهم در استفاده از ESP32-CAM
• به ولتاژ پایههای GPIO دقت کنید: منطق GPIOهای ESP32 در سطح 3.3V است؛ بنابراین اتصال مستقیم سیگنال 5V به GPIO میتواند به تراشه آسیب بزند.
• تغذیه پایدار استفاده کنید: استفاده از منبع 5V مناسب و سیمکشی کوتاه و مطمئن، بهخصوص هنگام فعال بودن WiFi و دوربین، اهمیت زیادی دارد.
• پایهIO0 را بعد از پروگرام آزاد کنید: اگر IO0 همچنان به GND متصل باشد، برد در ریستهای بعدی مجدداً وارد حالت برنامهریزی میشود.
• اتصال TX و RX را اشتباه نکنید: پایه TX مبدل باید به RX برد و پایه RX مبدل به TX برد متصل شود.
• کابل دوربین را با احتیاط نصب کنید: فلت دوربین و کانکتور آن ظریف هستند و فشار یا نصب اشتباه و حتی تاشدن میتواند باعث قطع شدن تصویر شود.
• کارت MicroSD مناسب استفاده کنید: کارت حافظه ناسالم یا ناسازگار میتواند باعث خطا هنگام ذخیره تصویر یا ناپایداری برنامه شود. دقت کنید که کارت حافظه دارای فرمت FAT32 باشد و این ماژول حداکثر 4GB را پشتیبانی می کند.
• آنتن را مسدود نکنید: در صورت استفاده از آنتن PCB داخلی، قرار دادن برد در محفظه فلزی یا نزدیک قطعات فلزی بزرگ میتواند کیفیت ارتباط WiFi را کاهش دهد.
• اتصال آنتن خارجی : در صورت لزوم برای اتصال آنتن خارجی می توانید از آنتن وایفای سازگار با پهنای باند 2.4GHz و رابط IPEX / U.FL می توانید استفاده کنید که در لینک های زیر امکان مشاهده و تهیه وجود دارد:
• همه GPIOها آزاد نیستند: به دلیل استفاده تعدادی از پایههای ESP32 برای دوربین و MicroSD، تعداد GPIOهای قابل استفاده در پروژه محدودتر از یک ESP32 معمولی است. قبل از اتصال سنسور یا ماژول جانبی، پینآوت نسخه برد را بررسی کنید.
• نسخه برد را بررسی کنید: ESP32-CAM در بازار با نسخهها و تولیدکنندگان مختلف عرضه میشود و ممکن است در مقدار Flash، PSRAM، نوع دوربین یا پینآوت تفاوتهایی وجود داشته باشد. مشخصات فوق عمدتاً مربوط به نسخه رایج AI-Thinker ESP32-CAM است.
مشخصات فنی :
نام محصول: ماژول دوربین ESP32-CAM
مدل رایج: AI-Thinker ESP32-CAM
پردازنده اصلی: ESP32
معماری CPU: Xtensa dual-core 32-bit LX6
حداکثر فرکانس CPU: 240MHz
حافظه SRAM داخلی: 520KB
حافظه PSRAM: 4MB در نسخه رایج ESP32-CAM
حافظه Flash: معمولاً 4MB (32Mbit)
سنسور دوربین: OV2640
رزولوشن دوربین: 2MP
حداکثر رزولوشن تصویر: 1600 × 1200 پیکسل
رابط دوربین: Parallel DVP
استاندارد WiFi: IEEE 802.11 b/g/n
باند WiFi: 2.4GHz
حداکثر نرخ اسمی 802.11n: تا 150Mbps
Bluetooth: Bluetooth 4.2 BR/EDR
Bluetooth Low Energy: BLE دارد
کارت حافظه: MicroSD / TF
فرمت قابل پشتیبانی کارت حافظه: FAT32
حجم حافظه SD: 4GB
رابط کارت SD: SD/SDIO
فلش دوربین: LED دارد
رابط پروگرام: UART / Serial
پورت USB داخلی: ندارد
سطح منطقی GPIO و UART: TTL 3.3V DC
ولتاژ ورودی برد: 3.3 تا 5V DC (توصیه شده 5V DC از طریق پایه 5V)
جریان مصرفی: بیش از 500mA (توصیه شده حداقل 2A)
رابطهای جانبی: UART، SPI، I2C، PWM، ADC و …
پایههای GPIO قابل استفاده: محدود به دلیل استفاده پایهها توسط دوربین و MicroSD
آنتن WiFi: آنتن PCB داخلی دارد و برای برد بیشتر امکان نصب آنتن خارجی نیز وجود دارد
فرکانس آنتن: 2.4GHz
امپدانس مسیر RF: 50Ω

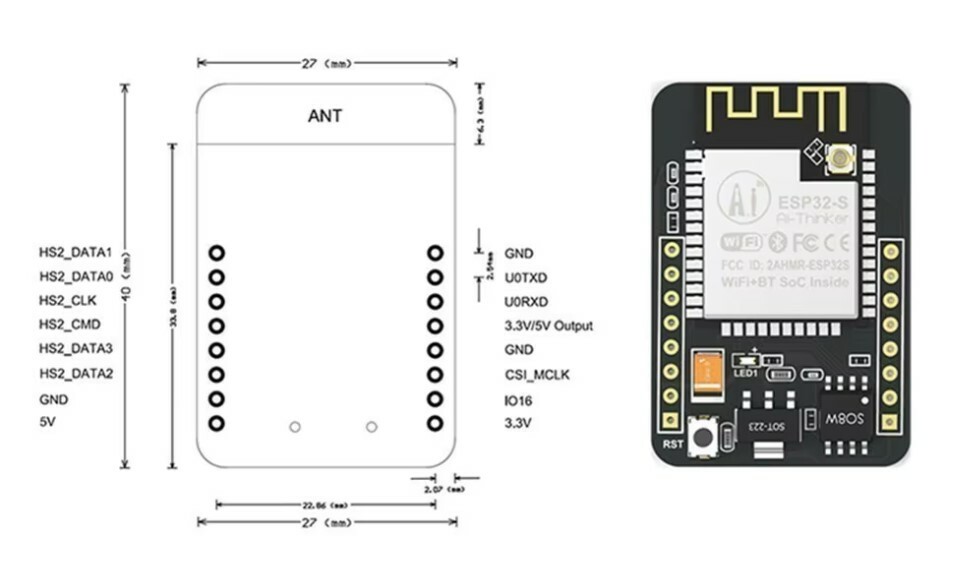

ابعاد تقریبی برد: حدود 27 × 40.5 میلیمتر
محدوده دمای کاری: 40- تا 85+ درجه سانتیگراد
سیستم برنامهنویسی: Arduino IDE، ESP-IDF و سایر محیطهای سازگار
کاربرد اصلی: دوربین WiFi، IoT، مانیتورینگ، رباتیک و پردازش تصویر
سوالات متداول :
ماژول ESP32-CAM چیست؟
بردESP32-CAM یک برد توسعه کوچک مبتنی بر تراشه ESP32 است که امکاناتی مانند دوربین OV2640، WiFi، Bluetooth، PSRAM و درگاه MicroSD را در اختیار کاربر قرار میدهد.
دوربین ESP32-CAM چند مگاپیکسل است؟
نسخه رایج ESP32-CAM از دوربین OV2640 با رزولوشن 2 مگاپیکسل استفاده میکند و حداکثر رزولوشن تصویر آن 1600×1200 پیکسل است.
آیا ESP32-CAM WiFi دارد؟
بله. این ماژول دارای WiFi داخلی در باند 2.4GHz است و میتوان از آن برای ارسال تصویر، ساخت دوربین تحت شبکه و پروژههای اینترنت اشیا استفاده کرد.
نسخه بلوتوث ESP32-CAM چیست؟
تراشه ESP32 در نسخه رایج این برد از Bluetooth 4.2 و Bluetooth Low Energy (BLE) پشتیبانی میکند.
آیا ESP32-CAM امکان کار با کارت حافظه دارد؟
بله. روی برد یک درگاه MicroSD / TF قرار گرفته که برای ذخیره تصاویر، ویدئو و اطلاعات پروژه قابل استفاده است.
آیا ESP32-CAM میتواند تصویر را از طریق WiFi ارسال کند؟
بله. میتوان ماژول را به شبکه WiFi متصل کرد و با استفاده از برنامه مناسب، تصاویر دوربین را از طریق شبکه برای موبایل، کامپیوتر یا سرور ارسال کرد.
آیا ESP32-CAM برای ساخت دوربین مداربسته مناسب است؟
بله. قابلیت WiFi و دوربین OV2640 باعث شده این برد برای ساخت دوربین تحت شبکه، سیستم مانیتورینگ و پروژههای نظارتی DIY گزینه مناسبی باشد.
آیا ESP32-CAM با Arduino IDE برنامهریزی میشود؟
بله. ESP32-CAM با Arduino IDE و سایر میکرو کنترلر ها قابل برنامهریزی است و نمونهکدهای آمادهای مانند CameraWebServer برای آن وجود دارد.
آیا ESP32-CAM پورت USB دارد؟
در نسخه رایج AI-Thinker ESP32-CAM پورت USB داخلی برای پروگرام وجود ندارد. برای آپلود برنامه معمولاً باید از مبدل USB به TTL/UART یا پروگرامر مخصوص ESP32-CAM استفاده شود. البته برای تهیه ماژول ESP32-CAM به همراه پروگرمر می توانید از طریق لینک زیر اقدام نمایید :
ماژول ESP32-CAMERA همراه با دوربین
برای پروگرام ESP32-CAM چه مبدل USB-TTL مناسب است؟
بهتر است از مبدل USB-TTL دارای سطح منطقی 3.3V استفاده شود. پایههای TX و RX مربوط به ESP32 در سطح منطقی 3.3V کار میکنند.
برای پروگرام ESP32-CAM پایه IO0 چه کاربردی دارد؟
برای ورود ESP32-CAM به حالت برنامهریزی، معمولاً باید GPIO0 یا IO0 به GND متصل شود و سپس برد Reset شود. پس از پایان آپلود، IO0 باید از GND جدا شده و برد مجدداً Reset شود.
ولتاژ تغذیه ESP32-CAM چقدر است؟
در نسخه رایج AI-Thinker، ورودی 5V DC برای تغذیه برد در نظر گرفته شده است. با این حال، سطح منطقی GPIOهای ESP32 برابر 3.3V است و نباید 5V مستقیماً به GPIO اعمال شود. البته در صورت تمایل می توانید مستقیما با ولتاژ 3.3V DC و پایه های VCC و یا 3.3VDC برای تغذیه مدار اقدام کنید.
آیا GPIOهای ESP32-CAM پنج ولتی هستند؟
خیر. GPIOهای تراشه ESP32 با منطق 3.3V کار میکنند. بنابراین برای اتصال سنسورها و ماژولهای جانبی باید سطح ولتاژ سیگنالها را در نظر گرفت.
ماژول ESP32-CAM چند هسته دارد؟
در نسخه رایج مبتنی بر تراشه اصلی ESP32، پردازنده دو هستهای Xtensa LX6 با فرکانس حداکثر 240MHz است.
حافظه PSRAM در ESP32-CAM چه کاربردی دارد؟
حافظه PSRAM حافظه اضافی مورد استفاده برای پردازش دادههای حجیم، بهخصوص فریمهای تصویر دوربین است. نسخه رایج ESP32-CAM معمولاً دارای 4MB PSRAM است.
ماژول ESP32-CAM چه مقدار حافظه Flash دارد؟
در نسخه رایج AI-Thinker، حافظه Flash معمولاً 4MB است. البته ظرفیت Flash میتواند در نسخههای مختلف بازار متفاوت باشد.
آیا میتوان آنتن خارجی به ESP32-CAM وصل کرد؟
امکان استفاده از آنتن خارجی 2.4GHz وجود دارد. نوع کانکتور و مدار انتخاب آنتن باید با نسخه دقیق PCB مطابقت داشته باشد. برای تهیه آنتن و رابط مناسب می توانید از طریق لینک های زیر اقدام نمایید :
آنتن وای فا 10 سانتی متری مادگی GSM-2DB
آنتن خارجی ESP32-CAM چه فرکانسی باید داشته باشد؟
آنتن خارجی باید برای باند 2.4GHz WiFi مناسب باشد و معمولاً از آنتن 50Ω استفاده میشود.
آیا ESP32-CAM برای ربات مناسب است؟
بله. اندازه کوچک، WiFi، دوربین و توان پردازشی ESP32 باعث میشود این ماژول برای ساخت رباتهای دوربیندار و رباتهای کنترلشونده از طریق WiFi مناسب باشد. برای نومه کدنویسی به لینک زیر مراجعه نمایید :
آیا ESP32-CAM برای پروژههای IoT مناسب است؟
بله. ترکیب WiFi، Bluetooth، پردازنده ESP32 و دوربین، این برد را برای پروژههای Internet of Things، خانه هوشمند، مانیتورینگ و کنترل از راه دور مناسب میکند. برای نومنه کد نویسی به لینک زیر مراجعه نمایید
آیا ESP32-CAM میتواند عکس را روی کارت حافظه ذخیره کند؟
بله. با استفاده از درگاه MicroSD و برنامه مناسب میتوان تصاویر گرفتهشده توسط دوربین را روی کارت حافظه ذخیره کرد. برای نمونه کدنویسی به لینک زری مراجعه نمایید
آیا ESP32-CAM میتواند تشخیص حرکت انجام دهد؟
بله. با برنامهنویسی مناسب میتوان از دادههای دوربین برای طراحی سیستمهای تشخیص حرکت و ثبت تصویر هنگام تشخیص رویداد استفاده کرد. برای نمونه کدنویسی به لینک زیر مراجعه نمایید :
آیا ESP32-CAM برای پردازش تصویر مناسب است؟
برای پروژههای سبک و متوسط پردازش تصویر مناسب است. وجود پردازنده ESP32 و PSRAM امکان اجرای برخی الگوریتمهای پردازش تصویر و قابلیتهای مرتبط با بینایی ماشین را فراهم میکند. برای نومه کدنویسی به لینک های زیر مراجعه نمایید :
