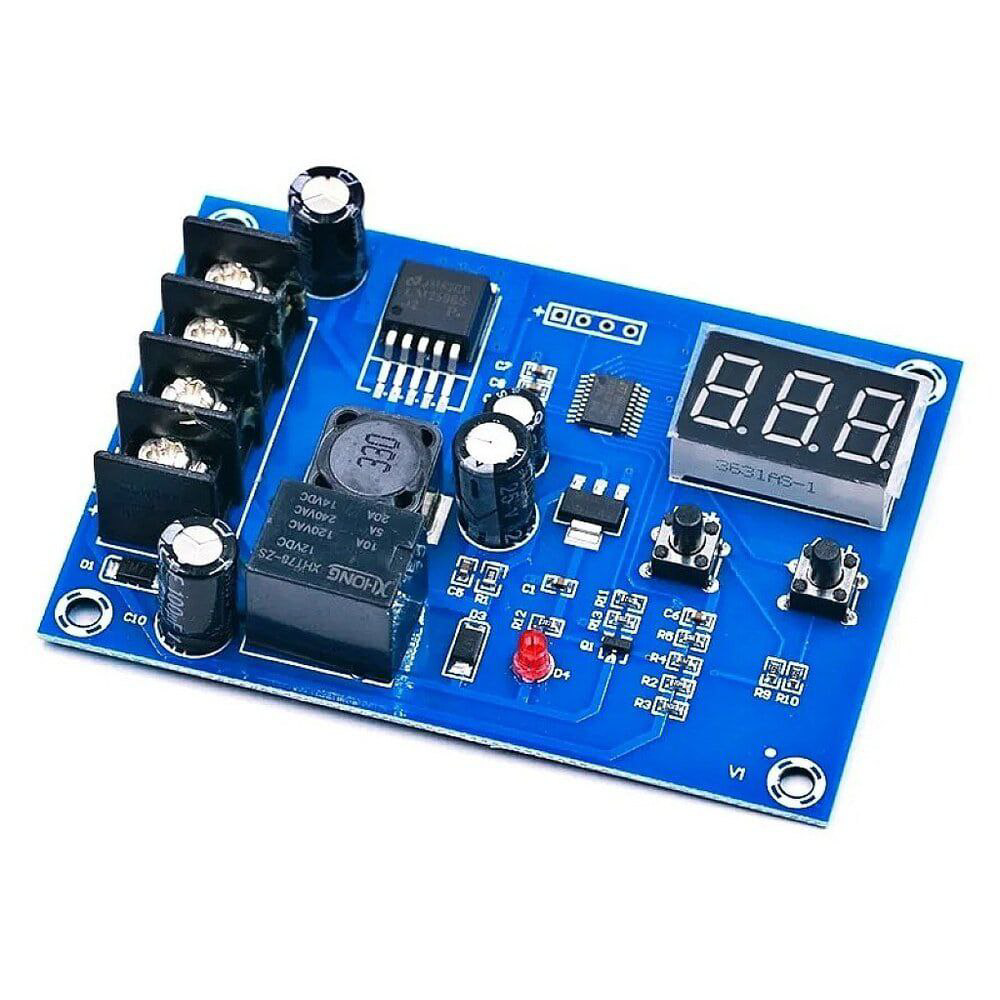

ماژول کنترل شارژ باتری XH-M603 با نمایشگر
۴۸۳,۰۰۰ تومان
موجود
0
افرادی که اکنون این محصول را تماشا می کنند!
ماژول کنترل شارژ باتری XH-M603 | کنترلر شارژ خودکار 12 و 24V با نمایشگر دیجیتال
ماژول کنترل شارژ باتری XH-M603 با نمایشگر دیجیتال یک برد کنترل ولتاژ کاربردی برای مدیریت فرآیند شارژ باتریهای 12 و 24 ولتی است. این ماژول با اندازهگیری ولتاژ باتری و مقایسه آن با دو مقدار تنظیمشده، میتواند مسیر شارژ را بهصورت خودکار وصل یا قطع کند. به این ترتیب، زمانی که ولتاژ باتری به محدوده شروع شارژ برسد، مدار کنترل شارژ را فعال میکند و پس از رسیدن ولتاژ باتری به مقدار توقف تعیینشده، مسیر شارژ را قطع میکند.
اگر در یک پروژه به سیستمی نیاز دارید که فرآیند وصل و قطع شارژ باتری را بر اساس ولتاژ کنترل کند، ماژول کنترل شارژ باتری XH-M603 میتواند یک راهکار آماده و ساده باشد. این برد دارای نمایشگر دیجیتال LED است و ولتاژ باتری را با دقت نمایش 0.1 ولت نشان میدهد. همچنین کاربر میتواند ولتاژ شروع و پایان شارژ را از طریق کلیدهای روی برد تنظیم کند. ماژول XH-M603 در منابع مختلف بهعنوان ماژول کنترل شارژ باتریهای 12 تا 24 ولت معرفی شده و محدوده ولتاژ ورودی آن 10 تا 30 ولت DC اعلام شده است.
نحوه عملکرد ماژول کنترل شارژ باتری XH-M603 بسیار ساده است. ابتدا ولتاژ باتری توسط ماژول اندازهگیری میشود. اگر ولتاژ باتری به زیر مقدار تعیینشده برای شروع شارژ برسد، رله مسیر شارژ را فعال میکند. با افزایش ولتاژ باتری و رسیدن آن به مقدار تعیینشده برای توقف شارژ، مسیر شارژ قطع میشود. این عملکرد باعث میشود بتوان یک منبع DC مانند آداپتور، منبع تغذیه یا در کاربردهای مناسب یک منبع خورشیدی را به سیستم شارژ متصل کرد و قطع و وصل فرآیند شارژ را بر اساس ولتاژ باتری انجام داد.
یکی از ویژگیهای کاربردی ماژول کنترل شارژ باتری XH-M603 ، نمایشگر دیجیتال LED روی برد است. این نمایشگر امکان مشاهده ولتاژ باتری را بدون نیاز به مولتیمتر خارجی فراهم میکند. دقت نمایش و کنترل ولتاژ در مشخصات رایج این ماژول 0.1 ولت اعلام شده است. این ویژگی در هنگام تنظیم آستانههای شارژ بسیار مفید است؛ زیرا کاربر میتواند مقدار ولتاژ باتری و مقادیر تنظیمشده را مستقیماً روی نمایشگر مشاهده کند.
کاربردها
• کنترل شارژ باتریهای 12V و 24V
• قطع خودکار شارژ در ولتاژ تنظیمشده
• شروع خودکار شارژ هنگام کاهش ولتاژ باتری
• استفاده در سیستمهای برق پشتیبان
• پروژههای شارژ باتری DC
• سیستمهای خورشیدی کوچک
• پروژههای DIY و الکترونیکی
• کنترل شارژ باتری خودرو و موتورسیکلت در کاربردهای مناسب
• ساخت سیستم کنترل شارژ سفارشی
• تابلوهای کنترل و تجهیزات DC
• پروژههای آموزشی الکترونیک
• کنترل منبع تغذیه متصل به باتری
راهاندازی (SETUP)
1. اتصال تغذیه و باتری

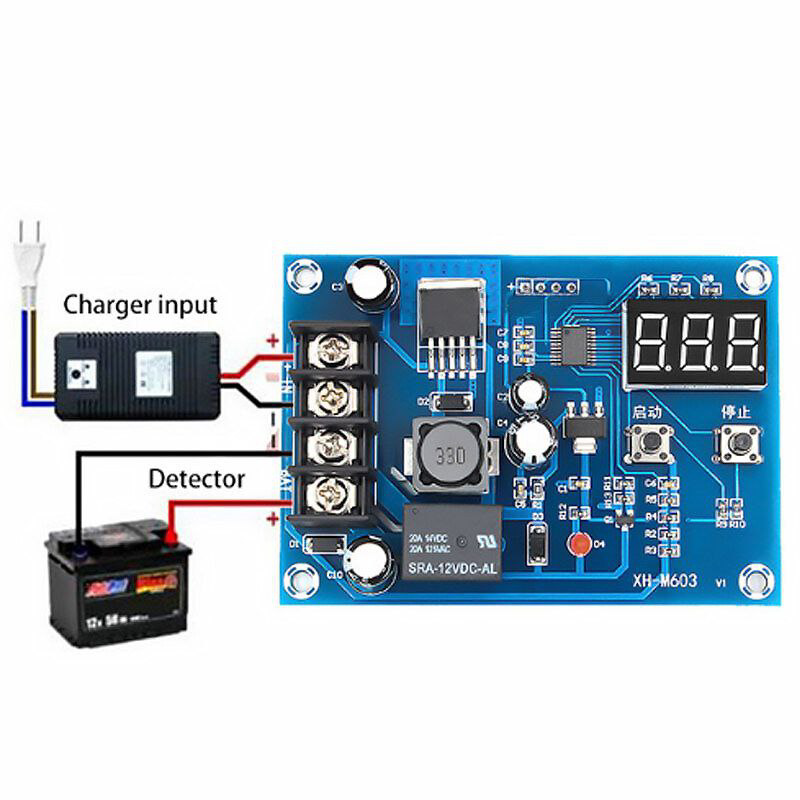

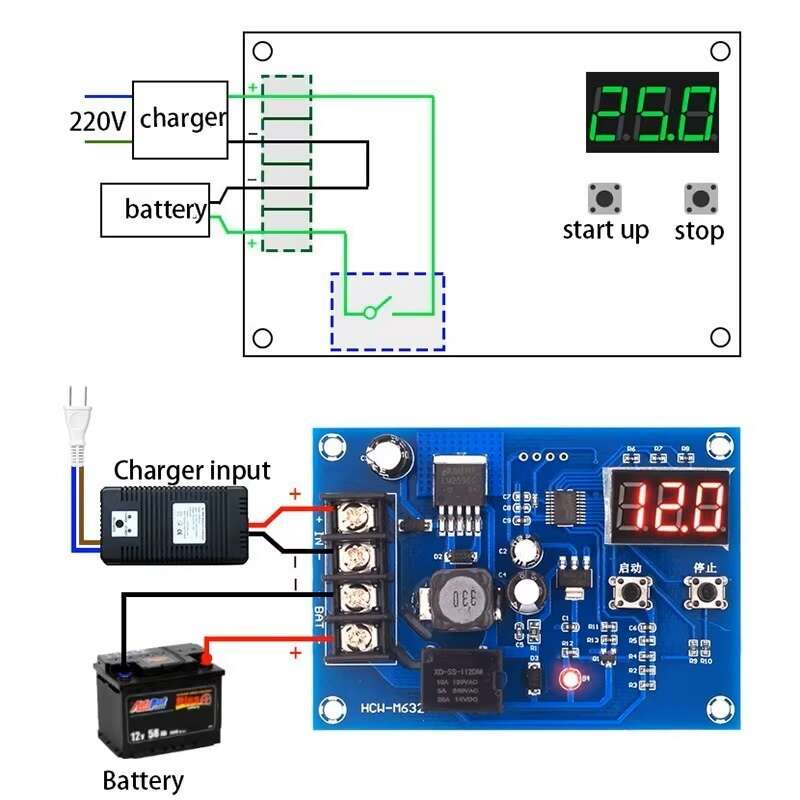

در مدل رایج XH-M603، ترمینالهای برد برای اتصال منبع تغذیه و باتری در نظر گرفته شدهاند.(ترمینال IN+,IN- برای اتصل منبع تغذیه یا آداپتور و ترمینال BAT+,BAT- برای اتصال باتری) قبل از سیمکشی، حتماً نوشتههای روی ترمینالهای نمونه خود را بررسی کنید؛ زیرا ممکن است چینش ترمینال در نسخههای مختلف متفاوت باشد. ماژول بر اساس ولتاژ اندازهگیریشده باتری، مسیر شارژ را توسط رله کنترل میکند.
ماژول برای سیستمهای DC طراحی شده و محدوده ورودی رایج آن 10 تا 30V DC است. در نحوه اتصالات به قطبیت های مثبت و منفی حتما دقت نمایید. با توجه به مشخصات فنی باتری از شارژر مناسب با باتری استفاده نمایید.
2. تنظیم ولتاژ شروع شارژ

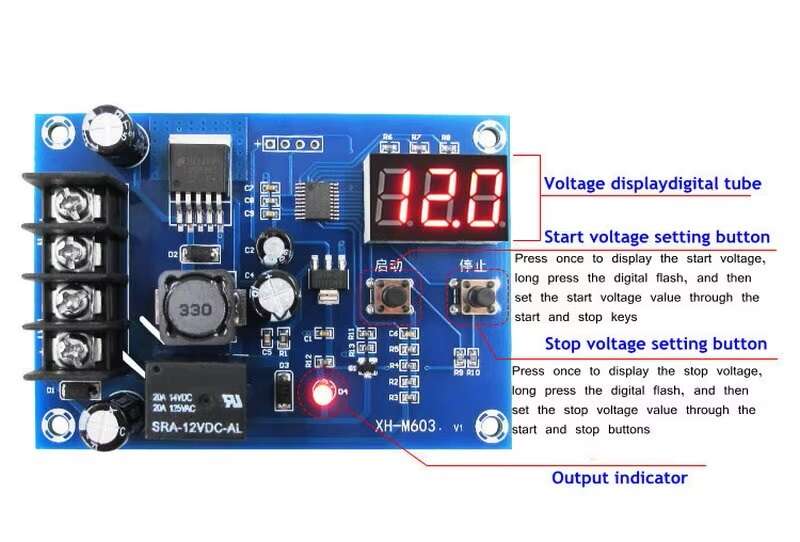

با استفاده از کلید START میتوان مقدار ولتاژی را که در آن شارژ مجدداً فعال میشود، مشاهده و تنظیم کرد. در روش تنظیم رایج، اگر کلید START را کوتاه فشار دهید مقدار ولتاژ شروع شارژ نشان داده می شود و کلید START را طولانی فشار دهید تا مقدار تنظیمات روی نمایشگر چشمک زن شود، سپس می توانید مقدار موردنظر را با فشردن کوتاه دکمه های START و STOP زیاد و کم و نهایتا تنظیم کنید.
هنگامی که ولتاژ باتری به مقدار تعیینشده برسد، رله ماژول وضعیت خود را تغییر داده و مسیر شارژ را وصل میکند و LED قرمز رنگ روی برد روشن می شود.
3. تنظیم ولتاژ توقف شارژ
با استفاده از کلید STOP میتوان مقدار ولتاژی را که در آن شارژ قطع میشود، مشاهده و تنظیم کرد. در روش تنظیم رایج، اگر کلید STOP را کوتاه فشار دهید مقدار ولتاژ قطع شارژ نشان داده می شود و کلید STOP را طولانی فشار دهید تا مقدار تنظیمات روی نمایشگر چشمک زن شود، سپس می توانید مقدار موردنظر را با فشردن کوتاه دکمه های START و STOP زیاد و کم و نهایتا تنظیم کنید.
هنگامی که ولتاژ باتری به مقدار تعیینشده برسد، رله ماژول وضعیت خود را تغییر داده و مسیر شارژ را قطع میکند.
4. برگشت به تنظیمات کارخانه
دکمه های START و STOP را باهم به صورت طولانی فشار دهید تا نمایشگر علامت 888 را نشان دهد. در این حالت ماژول به تنظیمات کارخانه بازگشته است.
5. بررسی عملکرد
پس از تنظیم START و STOP، ولتاژ نمایشدادهشده روی نمایشگر را بررسی کنید. برای اطمینان از صحت ولتاژ، مخصوصاً در پروژههای حساس، بهتر است مقدار نمایشگر را با یک مولتیمتر دقیق مقایسه کنید. ابتدا ولتاژ ورودی، نمایشگر، تنظیم START و STOP و عملکرد رله را بررسی کنید و سپس سیستم را بهصورت نهایی نصب کنید.
توجه: اعداد START و STOP را نمیتوان برای تمام باتریهای 12 ولت یکسان در نظر گرفت. باتری سرباسیدی، AGM، GEL و لیتیومی پارامتر های شارژ متفاوتی دارند و برای هر باتری باید متناسب با مشخصات فنی آن باتری مقدار START و STOP تنظیم شود.
نکات مهم در استفاده از XH-M603
• ماژول کنترل شارژ XH-M603 شارژر نیست :
این نکته بسیار مهم است. ماژول منترل شارژXH-M603 خودش وظیفه تولید پارامتر های شارژ باتری را ندارد؛ بلکه بر اساس ولتاژ، مسیر شارژ را کنترل میکند. بنابراین باید در ورودی آن از یک شارژر یا منبع شارژ مناسب نوع باتری استفاده شود. منبع شارژ باید متناسب با نوع باتری، ولتاژ نامی، ظرفیت باتری و روش شارژ انتخاب شود.
• برای باتری لیتیومی با احتیاط استفاده کنید :
اگر از باتری لیتیومیون یا LiFePO4 استفاده میکنید، صرفاً کنترل ولتاژ کل پک توسط XH-M603 جایگزین BMS و شارژر مناسب نیست. برای پکهای چندسلولی، وجود BMS مناسب و شارژر متناسب با تعداد سلولها اهمیت زیادی دارد.
• ولتاژ را اشتباه تنظیم نکنید :
تنظیم اشتباه ولتاژ STOP میتواند باعث شارژ بیشازحد باتری شود. همچنین تنظیم نامناسب START میتواند باعث تخلیه بیشازحد باتری پیش از شروع مجدد شارژ شود. بنابراین قبل از تنظیم، ولتاژ شارژ مجاز باتری را از مشخصات فنی و سازنده باتری بررسی کنید.
• قطب مثبت و منفی را رعایت کنید :
در اتصال تغذیه و باتری، + و – را جابهجا نکنید.
• جریان بار را در نظر بگیرید :
کنتاکت های رله روی XH-M603 دارای محدودیت جریان و ولتاژ است (7A/250VAC و 20A/14VDC). در صورت استفاده برای بارهای سنگین، موتور، هیتر یا تجهیزات دارای جریان راهاندازی بالا، نباید صرفاً بر اساس مقدار اسمی رله تصمیم گرفت. برای بارهای سنگینتر بهتر است از کنتاکتور یا رله مناسب با ظرفیت بالاتر استفاده شود.
• نمایشگر را معیار مطلق قرار ندهید :
نمایشگر برای مشاهده و تنظیم ولتاژ بسیار کاربردی است، اما برای کاربردهای حساس بهتر است مقدار ولتاژ با یک مولتیمتر کالیبره نیز بررسی شود.
• تهویه مناسب :
ماژول را در محیط بسیار گرم و بدون تهویه نصب نکنید. همچنین از تماس برد و ترمینالها با بدنه فلزی یا سیمهای بدون عایق جلوگیری کنید.
مشخصات فنی :
مدل: XH-M603
نوع محصول: ماژول کنترل شارژ باتری
نوع کنترل: کنترل شارژ بر اساس ولتاژ
ولتاژ ورودی: 10 تا 30V DC
ولتاژ باتری قابل پشتیبانی: 12 تا 24V
دقت نمایش ولتاژ: 0.1V
دقت کنترل ولتاژ: 0.1V
تلرانس ولتاژ: ±0.1V
نمایشگر: LED دیجیتال (سون سگمنت)
نمایش ولتاژ باتری: دارد؛ نمایش لحظهای ولتاژ باتری
تنظیم ولتاژ شروع شارژ (START): دارد
تنظیم ولتاژ توقف شارژ (STOP): دارد
کنترل خودکار شارژ: دارد؛ بر اساس آستانههای ولتاژی تنظیمشده
رله: دارد؛ رله برای قطع و وصل مسیر شارژ استفاده میشود
ظرفیت کنتاکت رله: 7A/250VAC و 20A/14VDC
کلید تنظیم: START و STOP
ذخیره تنظیمات: دارد؛ تنظیمات بهصورت خودکار ذخیره میشود

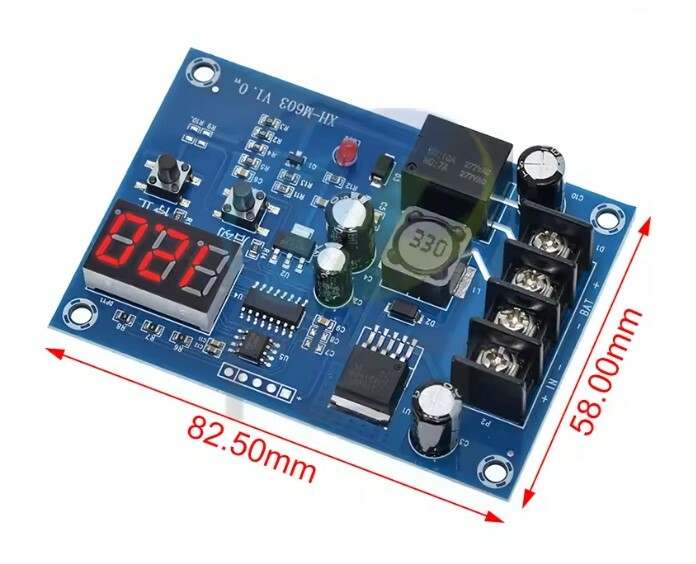

ابعاد برد: حدود 82 × 58 × 18 میلیمتر
نوع نصب: برد PCB با ترمینال پیچی
کاربرد اصلی: کنترل شارژ باتریهای 12 و 24 ولت
باتریهای قابل استفاده: بسته به تنظیم ولتاژ و روش شارژ: سرباسیدی، لیتیومی و سایر باتریهای سازگار با محدوده ولتاژ؛ شارژر مناسب باید جداگانه انتخاب شود
دمای کاری: 40- تا 85+ درجه سانتیگراد
سوالات متداول :
ماژول XH-M603 چیست؟
ماژول XH-M603 یک کنترلر شارژ مبتنی بر ولتاژ است که برای کنترل خودکار وصل و قطع مسیر شارژ باتری استفاده میشود. این ماژول دارای نمایشگر دیجیتال برای مشاهده ولتاژ و کلیدهای تنظیم آستانه شروع و توقف شارژ است.
ماژول XH-M603 برای چه ولتاژ باتریهایی مناسب است؟
این ماژول معمولاً برای سیستمهای باتری 12 و 24 ولت استفاده میشود و محدوده ورودی آن در منابع مختلف 10 تا 30 ولت DC اعلام شده است. با توجه به مشخصات فنی و سازنده باتری از شارژر مناسب با باتری استفاده نمایید.
آیا XH-M603 خودش باتری را شارژ میکند؟
خیر. XH-M603 شارژر باتری نیست. این برد وظیفه کنترل مسیر شارژ را بر اساس ولتاژ باتری بر عهده دارد. بنابراین باید در کنار آن از یک شارژر یا منبع تغذیه مناسب با نوع باتری استفاده شود.
آیا میتوان از XH-M603 برای باتری لیتیومی استفاده کرد؟
امکان استفاده در برخی پروژههای باتری لیتیومی وجود دارد، اما این ماژول جایگزین BMS و شارژر تخصصی نیست. برای پکهای لیتیومی چندسلولی، استفاده از BMS مناسب و شارژر متناسب با تعداد سلولها ضروری است.
تفاوت START و STOP در XH-M603 چیست؟
پارامتر START آستانهای است که با رسیدن ولتاژ باتری به آن، مسیر شارژ فعال میشود. پارامتر STOP آستانهای است که با رسیدن باتری به آن، مسیر شارژ قطع میشود.
آیا ولتاژ شروع و توقف شارژ قابل تنظیم است؟
بله. مقدار START و STOP توسط کلیدهای روی برد قابل تنظیم است و کاربر میتواند آستانههای موردنظر خود را متناسب با نوع باتری تعیین کند. برای اطلاعات بیشتر به متن بخش معرفی محصول مراجعه نمایید.
نمایشگر XH-M603 چه چیزی را نشان میدهد؟
نمایشگر LED روی برد برای نمایش ولتاژ باتری استفاده میشود و در مشخصات رایج این ماژول دقت نمایش 0.1 ولت اعلام شده است.
دقت اندازهگیری ولتاژ XH-M603 چقدر است؟
در مشخصات منتشرشده برای نسخههای رایج، دقت نمایش و کنترل حدود 0.1V و تلرانس حدود ±0.1V ذکر شده است.
آیا XH-M603 برای سیستم خورشیدی مناسب است؟
بله، میتوان از آن در برخی پروژههای خورشیدی برای کنترل قطع و وصل مسیر شارژ باتری بر اساس ولتاژ استفاده کرد. با این حال، XH-M603 جایگزین شارژکنترلر حرفهای MPPT یا PWM نیست.
آیا میتوان XH-M603 را به باتری خودرو متصل کرد؟
بله، در صورتی که ولتاژ و جریان سیستم در محدوده مجاز ماژول باشد، میتوان از آن در پروژههای مرتبط با باتری خودرو استفاده کرد. انتخاب آستانههای START و STOP باید مطابق مشخصات باتری و شارژر انجام شود.
آیا XH-M603 برای باتری 24 ولت قابل استفاده است؟
بله. این ماژول برای سیستمهای 24V نیز طراحی شده و محدوده ورودی اعلامشده در منابع فنی تا 30V DC است.
حداکثر جریان خروجی XH-M603 چقدر است؟
ظرفیت جریان رله 7A/250VAC و 20A/14VDC است. بنابراین بهتر است جریان مجاز را بر اساس مشخصات رله نصبشده روی برد بررسی کنید و برای بارهای سنگین از رله یا کنتاکتور خارجی مناسب استفاده شود.
آیا تنظیمات بعد از قطع برق از بین میرود؟
در نسخههای رایج، تنظیمات آستانهها در حافظه ماژول ذخیره میشوند؛ بااینحال به دلیل وجود نسخههای متفاوت XH-M603، عملکرد حافظه را بهتر است با نمونه موجود تطبیق دهید.
آیا امکان بازگرداندن تنظیمات به حالت کارخانه وجود دارد؟
بله. در راهنمای نسخههای رایج، با فشردن همزمان کلیدهای START و STOP امکان ریست تنظیمات وجود دارد و نمایشگر با نمایش 888 انجام ریست را نشان میدهد.
آیا XH-M603 دارای BMS داخلی است؟
خیر. XH-M603 را نباید BMS در نظر گرفت. این ماژول عمدتاً برای کنترل ولتاژی مسیر شارژ طراحی شده و وظایف تخصصی BMS مانند بالانس سلولها را انجام نمیدهد.
آیا میتوان از XH-M603 برای شارژ باتری بدون شارژر استفاده کرد؟
خیر. وجود XH-M603 بهتنهایی یک فرآیند شارژ استاندارد ایجاد نمیکند. باید از منبع شارژ مناسب باتری استفاده شود و XH-M603 صرفاً مسیر آن را بر اساس ولتاژ کنترل کند.
