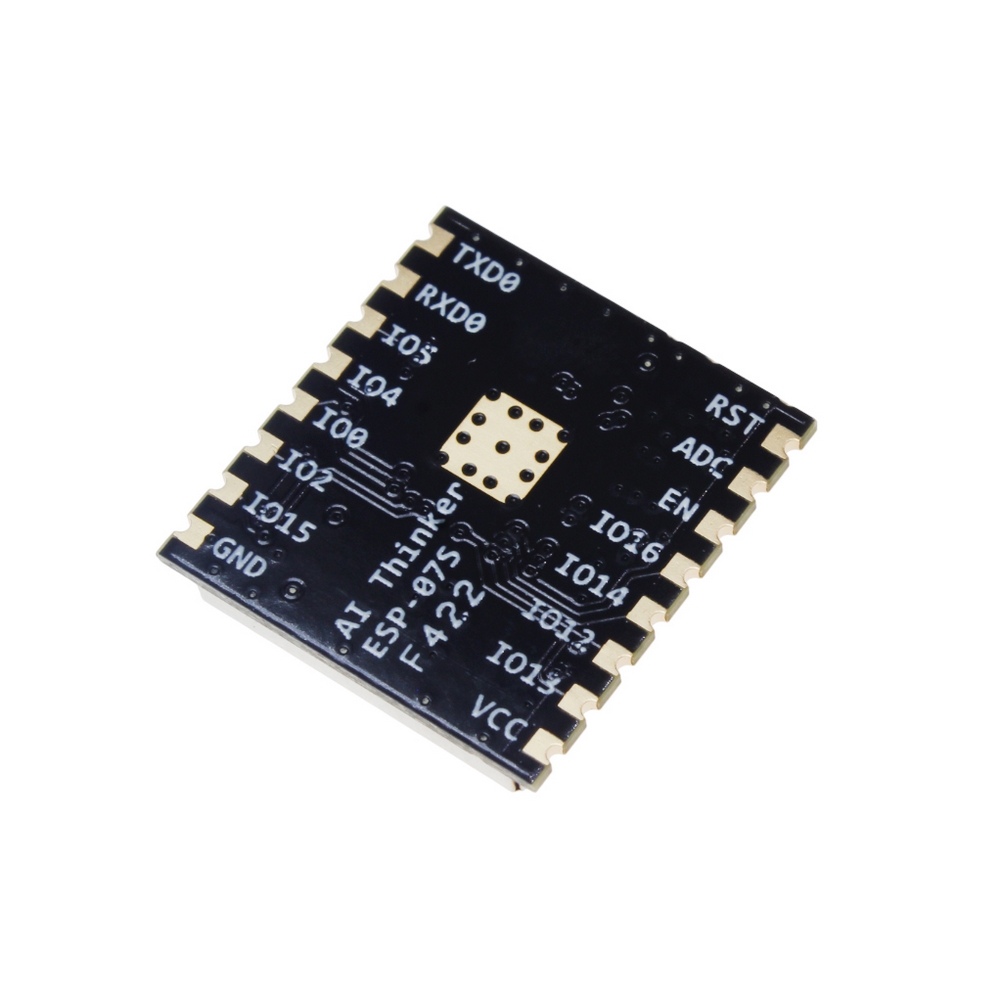

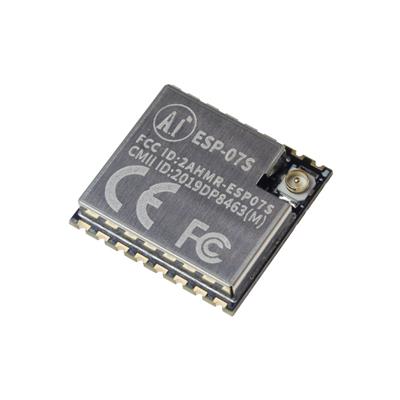

ماژول وای فا ESP8266-07S برد مشکی (اصلی برند AI)

ESP-07S یک ماژول وای فای است که توسط شرکت Espressif Systems طراحی و تولید شده و با پردازنده ی هسته ای ESP8266 در اندازه ی کوچکتر توسعه یافته است. این ماژول از استاندارد 802.11 b/g/n پشتیبانی می‌کند که به آن اجازه می‌دهد به شبکه‌های وای فای متصل شود و با سایر دستگاه‌ها از طریق اینترنت یا شبکه‌های محلی ارتباط برقرار کند. ماژول ESP-07S توسط میکروکنترلر 32 بیتی با فرکانس قابل تنظیم 80 تا 160 مگاهرتز تغذیه می‌شود.

حافظه فلش 4 مگابایتی برای ذخیره‌ سازی برنامه، پشتیبانی از پروتکل های ارتباطی متنوع مانند SPI/SDIO و I2C/UART که امکان اتصال به طیف گسترده‌ای از میکروکنترلرها و پلتفرم‌های مختلف را فراهم می‌کند و چندین جز ضروری از جمله سوئیچ TR، تقویت کننده کم نویز (LNA) ، تقویت کننده قدرت، شبکه تطبیق، حلقه قفل فاز (PLL)، رگولاتورها و واحدهای مدیریت توان را یکپارچه می کند.

این ماژول نسخه به روزرسانی شده و بهبودیافته  ماژول ESP-07  بوده و دارای رابط سریال TTL و قابل تنظیم با AT command می‌باشد.

کاربردها

• اینترنت اشیا
• خانه هوشمند
• کنترل از طریق وای فای
• صنعت هوشمند
• انتقال داده به صورت ریموت

Specification

Compatible with pin pitch and pinout of ESP-07
Working frequency: 2400 – 2484 MHz
Working voltage: 3.0 – 3.6VDC
Working current: 200mA(MAX)
Serial port baud rate: 115200 (default), can be modified to other values ​by AT command
Serial communication format: 8N1
On-board flash capacity: 4M bytes
Antenna Type: Built-in PCB antenna is available.
Wireless Network Mode: station / softAP / SoftAP + station
Wireless criteria: 802.11 b / g / n
WIFI @ 2.4 GHz, support for WPA / WPA2 security mode
It is very easy to design projects by AT command
Note:
When connecting with Arduino, you need to add 5V / 3.3V level converter circuit.
