ماژول شارژر فست QC3.0 تک پورت

ماژول شارژر فست QC3.0 تک پورت

این ماژول فست شارژ به‌صورت تک پورت طراحی شده و در خروجی خود یک کانکتور USB-A استاندارد در اختیار شما قرار می‌دهد. ماژول از ولتاژ ورودی 6 تا 32 ولت DC پشتیبانی می‌کند و ولتاژ خروجی را به‌صورت پیش‌فرض 5 ولت تنظیم می‌کند، اما پس از شروع شارژ سریع به‌طور اتوماتیک بین 3 تا 12 ولت تنظیم می‌شود حداکثر مقدار 24 وات توان خروجی را فراهم می کند. ماژول از پروتکل‌های متنوع شارژ سریع پشتیبانی می‌کند و با بهره‌گیری از فناوری QC3.0 شرکت Qualcomm، امکان شارژ سریع گوشی‌های موبایل، تبلت‌ها و دستگاه‌های الکترونیکی را فراهم می‌کند.

پروتکل‌های شارژ سریع پشتیبانی‌شده

• Qualcomm Quick Charge 3.0 (پروتکل اصلی) • Qualcomm Quick Charge 2.0 • BC1.2 (مخصوص Apple) • Samsung شارژ سریع • MTK PE1.1 / PE2.0 (MediaTek) • AFC (شارژ سریع هواوی) • Spreadtrum SFCP (اختصاصی)

کاربردها

• ساخت پاوربانک فست‌شارژ با قابلیت QC3.0 • شارژر فندکی خودرو (Car Charger) با ورودی 12 تا 24 ولت برای • منبع تغذیه سیستم صوتی خودرو • شارژر موبایل و تبلت برای پنل‌های خورشیدی • منبع تغذیه خانگی برای دستگاه‌های الکترونیکی • پروژه‌های رباتیک و الکترونیک DIY • ساخت شارژر چندگانه برای شارژ همزمان دستگاه‌ها

راه‌اندازی

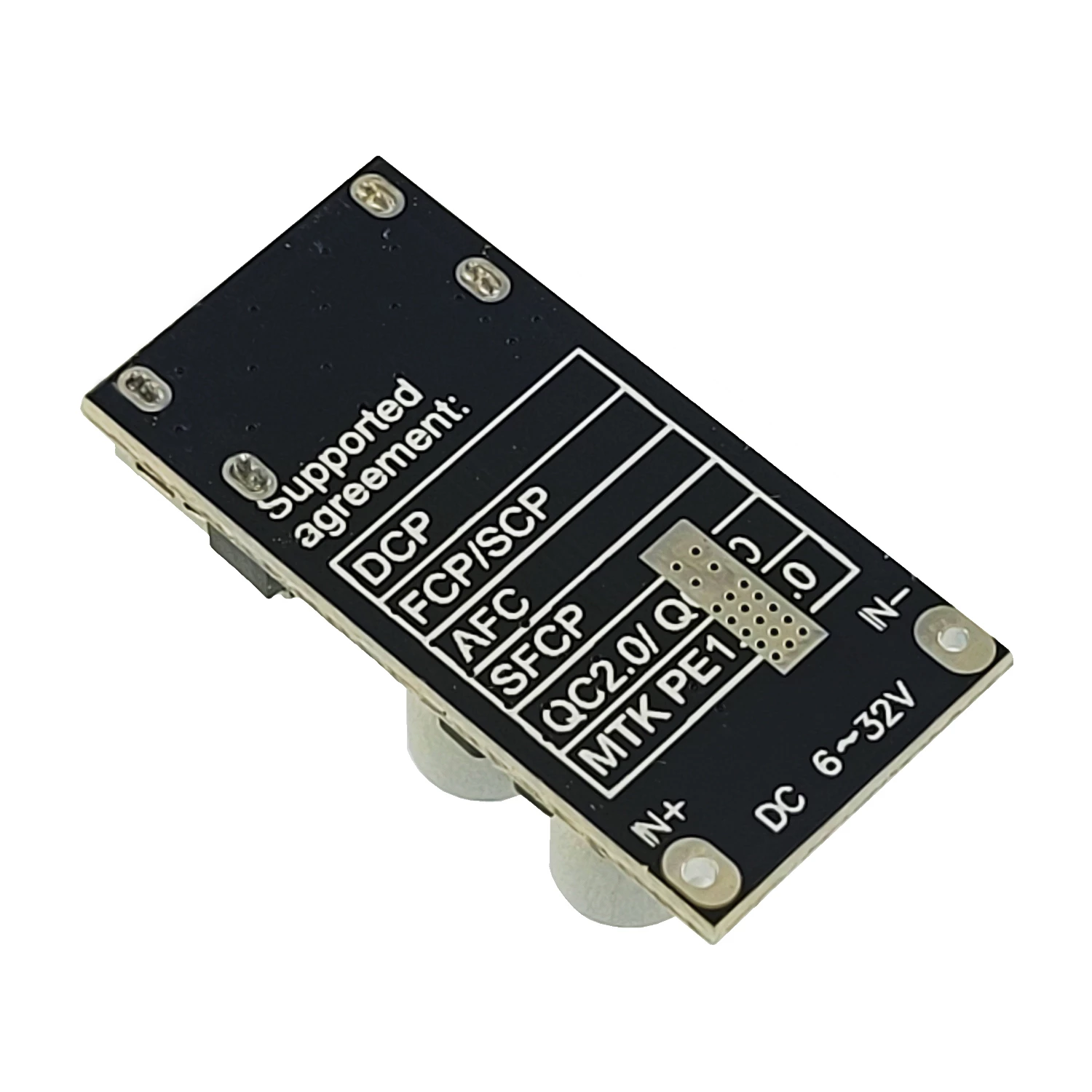

مراحل اتصال: 1. اتصال ورودی ولتاژ: پین‌های +IN و -IN روی پشت ماژول را به منبع تغذیه مناسب متصل کنید: 2. اتصال دستگاه قابل شارژ: گوشی موبایل، تبلت یا دستگاه الکترونیکی را با کابل USB به پورت USB-A ماژول متصل کنید. 3. شروع شارژ: ماژول به‌صورت اتوماتیک ولتاژ را تشخیص می‌دهد و شارژ شروع می‌شود. پس از تریگر شدن شارژ سریع، ولتاژ به‌طور اتوماتیک بین 3-12V تنظیم می‌شود. 4. پایان شارژ: هنگامی که دستگاه به شارژ کامل برسد، ماژول جریان را کاهش می‌دهد و شارژ را مدیریت می‌کند.

نکات مهم

• منبع تغذیه مناسب: برای عملکرد صحیح، از منبع تغذیه حداقل 24 وات استفاده کنید . • ولتاژ ورودی حداقل: ولتاژ ورودی باید حداقل 6 ولت باشد؛ ولتاژهای کمتر از 6V ماژول را فعال نمی‌کنند. • ولتاژ ورودی حداکثر: ولتاژ ورودی نباید بیشتر از 32 ولت باشد؛ ولتاژهای بالاتر ممکن ماژول را خراب کنند. • حفاظت کامل: دارای محافظت در برابر ولتاژ بیشینه، جریان بیشینه، اتصال کوتاه و دمای بیش از حد. • تک پورت: این ماژول فقط یک پورت USB دارد؛ برای شارژ همزمان دو دستگاه باید از ماژول دو خروجی استفاده کنید. • تنظیم اتوماتیک: ولتاژ خروجی به‌طور اتوماتیک بر اساس نیاز دستگاه تنظیم می‌شود و نیاز به تنظیم دستی نیست.
