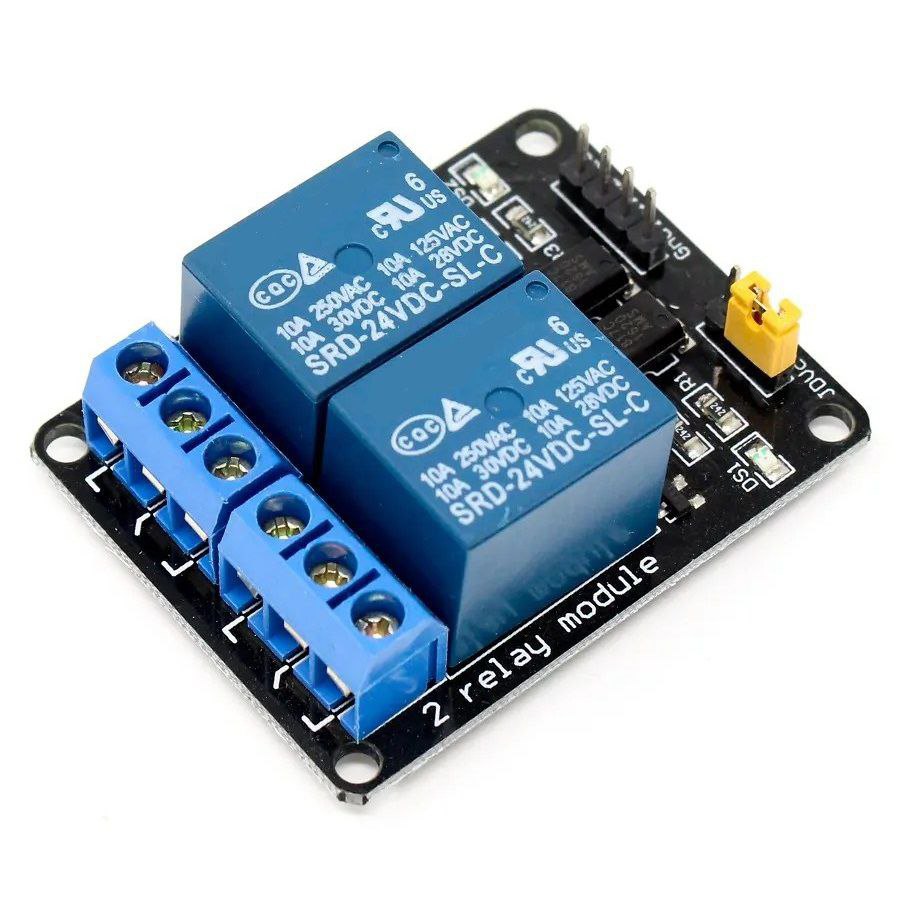

ماژول رله 2 کانال 24 ولت
| تعداد | تخفیف (%) | قيمت |
|---|---|---|
| 1 عدد | — | 87,200 تومان |
| 10 تعداد | 2 % | 85,456 تومان |
| 20 تعداد | 5 % | 82,840 تومان |
| 50+ تعداد | 10 % | 78,480 تومان |
87,200 تومان
معرفی ماژول رله 2 کانال 24 ولت:
ماژول رله (Relay Module) یکی از پرکاربردترین ماژولها در الکترونیک و کنترل صنعتی است که برای قطع و وصل جریان برق (بهویژه جریانهای بالا یا ولتاژهای متناوب) توسط مدارهای کنترلی ضعیف مثل آردوینو، رزبریپای، یا میکروکنترلرها استفاده میشود.
کاربرد ماژول رله 2 کانال 24 ولت:
- کنترل وسایل برقی:برای روشن و خاموش کردن لامپها، پنکه یا وسایل خانگی با فرمان میکروکنترلر استفاده میشود.
- خانههای هوشمند:در سیستمهای هوشمندسازی برای کنترل خودکار وسایل برقی از طریق اینترنت یا موبایل کاربرد دارد.
- سیستمهای امنیتی:برای فعال کردن آژیر، قفل برقی یا چراغ هشدار هنگام تشخیص خطر استفاده میشود.
- صنعت و اتوماسیون:در تابلوهای برق صنعتی برای کنترل موتور، پمپ و تجهیزات با فرمان PLC به کار میرود.
- پروژههای آموزشی و آزمایشگاهی:برای یادگیری مفاهیم سوئیچینگ و کنترل بارهای AC/DC در پروژههای آردوینو یا رزبریپای استفاده میشود.
مزایا ماژول رله 2 کانال 24 ولت:
- ایزولاسیون بین مدار کنترل و مدار قدرت:باعث میشود ولتاژ بالا به مدار حساس (مثل آردوینو) منتقل نشود و از آن محافظت کند.
- توانایی کنترل بارهای بالا:میتواند وسایل برقی با ولتاژ و جریان زیاد (مثلاً 220 ولت AC) را با فرمانی ضعیف کنترل کند.
- سازگاری با انواع سیگنالها:قابل استفاده با میکروکنترلرها، PLCها، و سیستمهای منطقی با ولتاژهای مختلف است.
- کارکرد ساده و قابل اطمینان:نحوه اتصال و عملکرد آن بسیار ساده است و نیاز به تنظیمات پیچیده ندارد.
- قیمت مناسب و در دسترس بودن:در مقایسه با سایر تجهیزات کنترلی، رلهها ارزان، رایج و بهراحتی قابل تهیه هستند.
معایب ماژول رله 2 کانال 24 ولت:
- سر و صدای مکانیکی:هنگام قطع و وصل شدن، صدای “کلیک” تولید میکند که در برخی کاربردها آزاردهنده است.
- عمر مکانیکی محدود:به دلیل وجود بخشهای متحرک، پس از تعداد مشخصی سوئیچکردن فرسوده میشود.
- سرعت سوئیچ پایین:در مقایسه با سوئیچهای الکترونیکی (مثل ترانزیستور یا SSR)، سرعت عملکرد کمتری دارد.
مشخصات فنی ماژول رله 2 کانال 24 ولت:
|تعداد کانال: 2 کانال (تکخروجی)
ولتاژ تغذیه ماژول: 24 ولت DC
نوع رله: رله الکترومکانیکی SPDT (یکپل دوپرده)
ولتاژ تحریک (Trigger Voltage): 3 تا 24 ولت DC (بسته به نوع مدار درایور)
ولتاژ و جریان قابل تحمل در خروجی: حداکثر 250V AC / 10A یا 30V DC / 10A
پایههای خروجی:| COM (مشترک)، NO (نرمال باز)، NC (نرمال بسته)
پایههای کنترلی : VCC، GND، IN (ورودی فرمان)
|جداکننده نوری (Optocoupler): دارد (در بیشتر مدلها) جهت ایزولاسیون مدار فرمان و مدار قدرت
دیود هرزگرد (Flyback Diode): | دارد، برای محافظت از ترانزیستور درایور
نشانگر LED: دارد، برای نمایش وضعیت فعال بودن رله
نوع تحریک ورودی:LOW Trigger یا HIGH Trigger (بسته به مدل)
ابعاد تقریبی: حدود 45 × 25 × 18 میلیمتر
دمای کاری: -40 تا +85 درجه سانتیگراد
عمر مکانیکی رله: بیش از 100,000 بار سوئیچ مکانیکی
پرسشهای متداول دربارهی ماژول رله 2 کانال 24 ولت:
- ماژول رله چیست؟
ماژول رله وسیلهای است که به کمک جریان ضعیف (مثل آردوینو) میتواند وسایل با جریان یا ولتاژ بالا را کنترل کند.
- تفاوت رله با ماژول رله چیست؟
رله فقط بخش مکانیکی سوئیچ است، اما ماژول رله شامل قطعات کمکی (مثل ترانزیستور، دیود و اپتوکوپلر) برای اتصال آسان به مدارهای کنترلی است.
- پایههای COM، NO و NC چه کاربردی دارند؟
COM: پایه مشترک
NO: در حالت عادی باز است و با فعال شدن رله وصل میشود
NC: در حالت عادی بسته است و با فعال شدن رله قطع میشود
- چطور میتوان ماژول رله را به آردوینو وصل کرد؟
با اتصال پایه VCC به 5 ولت، GND به زمین و INبه یکی از پایههای دیجیتال آردوینو میتوان آن را کنترل کرد.
- آیا ماژول رله برای جریان AC مناسب است؟
بله ، رلهها برای کنترل جریانهای AC و DC هر دو کاربرد دارند، فقط باید به حداکثر ولتاژ و جریان مجاز رله توجه شود.
