ماژول رطوبت خاک YL-69

ماژول سنسور رطوبت خاک YL-69 | رطوبت‌سنج خاک با خروجی آنالوگ و دیجیتال

ماژول سنسور رطوبت خاک YL-69 یکی از ماژول‌های کاربردی و پرطرفدار برای تشخیص و اندازه‌گیری میزان رطوبت خاک در پروژه‌های الکترونیکی، آبیاری هوشمند، رباتیک و سیستم‌های اتوماسیون است. این سنسور با استفاده از یک پراب مقاومتی، میزان رسانایی الکتریکی خاک را بررسی کرده و بر اساس میزان رطوبت موجود در خاک، سیگنال خروجی تولید می‌کند.
پراب YL-69 در داخل خاک قرار می‌گیرد و با عبور جریان بسیار ضعیف بین الکترودهای خود، میزان رسانایی خاک را بررسی می‌کند. خاک مرطوب معمولاً رسانایی بیشتری نسبت به خاک خشک دارد و این تغییرات توسط مدار سنسور شناسایی می‌شود. یکی از مزیت‌های مهم ماژول رطوبت خاک YL-69، ارائه دو نوع خروجی است:
خروجی آنالوگ AO:
خروجی آنالوگ امکان دریافت مقدار متغیر متناسب با میزان رسانایی و رطوبت خاک را فراهم می‌کند. این خروجی برای پروژه‌هایی مناسب است که نیاز به بررسی تغییرات تدریجی و پیوسته رطوبت دارند. این ویژگی برای ساخت سیستم‌هایی که نیاز به کنترل دقیق‌تر آبیاری دارند، بسیار کاربردی است.
خروجی دیجیتال DO:
خروجی دیجیتال برای تشخیص ساده وضعیت خاک، مانند خشک یا مرطوب، استفاده می‌شود. آستانه عملکرد خروجی دیجیتال را می‌توان با استفاده از پتانسیومتر روی برد تنظیم کرد.
این دو خروجی باعث می‌شوند YL-69 هم برای پروژه‌های ساده و هم برای سیستم‌های پیشرفته‌تر قابل استفاده باشد.
یکی از مهم‌ترین کاربردهای ماژول YL-69 Soil Moisture Sensor ، ساخت سیستم آبیاری خودکار است. با اتصال سنسور به یک میکروکنترلر و یک رله، می‌توان شرایطی ایجاد کرد که در صورت خشک شدن خاک، پمپ آب به‌صورت خودکار روشن شود و پس از رسیدن رطوبت خاک به سطح مناسب، پمپ خاموش شود.به این ترتیب، می‌توان از مصرف بی‌رویه آب جلوگیری کرد و شرایط مناسب‌تری برای رشد گیاهان فراهم نمود.
ماژول سنسور رطوبت خاک YL-69 به‌راحتی با بردهای توسعه مختلف قابل استفاده است. در پروژه‌های مبتنی بر Arduino و یا بردهایی مانند ESP8266 یا ESP32، می‌توان خروجی آنالوگ را به ورودی آنالوگ برد متصل کرد و مقدار خوانده‌شده را در برنامه پردازش و در سیستم های الکترونیکی و اینترنت اشیا استفاده نمود. همچنین می‌توان از خروجی دیجیتال برای تشخیص عبور رطوبت خاک از یک مقدار مشخص استفاده کرد. این قابلیت، ساخت پروژه‌های ساده و کم‌هزینه را آسان می‌کند. با اتصال این سنسور به ، می‌توان اطلاعات مربوط به رطوبت خاک را از طریق شبکه ارسال و در یک داشبورد یا اپلیکیشن نمایش داد.به این ترتیب، ماژول سنسور رطوبت خاک YL-69 می‌تواند بخشی از سیستم‌های هوشمند کشاورزی، گلخانه‌ای و خانگی باشد و امکان نظارت از راه دور بر وضعیت خاک را فراهم کند.
سنسور ماژول YL-69 یک سنسور مقاومتی است. در این نوع سنسورها، تماس طولانی‌مدت پراب با خاک مرطوب می‌تواند به مرور زمان باعث خوردگی الکترودها شود. به همین دلیل، برای استفاده طولانی‌مدت و پروژه‌های حرفه‌ای، بهتر است سنسور فقط در زمان اندازه‌گیری فعال شود یا از روش‌های مناسب برای کاهش خوردگی استفاده گردد.

کاربردها

• ساخت سیستم آبیاری خودکار گلدان
• آبیاری هوشمند باغچه و گلخانه
• تشخیص خشک شدن خاک
• کنترل خودکار پمپ آب
• پروژه‌های Arduino
• پروژه‌های ESP32 و ESP8266
• پروژه‌های اینترنت اشیا (IoT)
• ربات‌های کشاورزی
• سیستم‌های مانیتورینگ گیاهان
• پروژه‌های آموزشی و دانشگاهی
• سیستم‌های هوشمند کشاورزی
• کنترل رله بر اساس میزان رطوبت خاک

راه‌اندازی

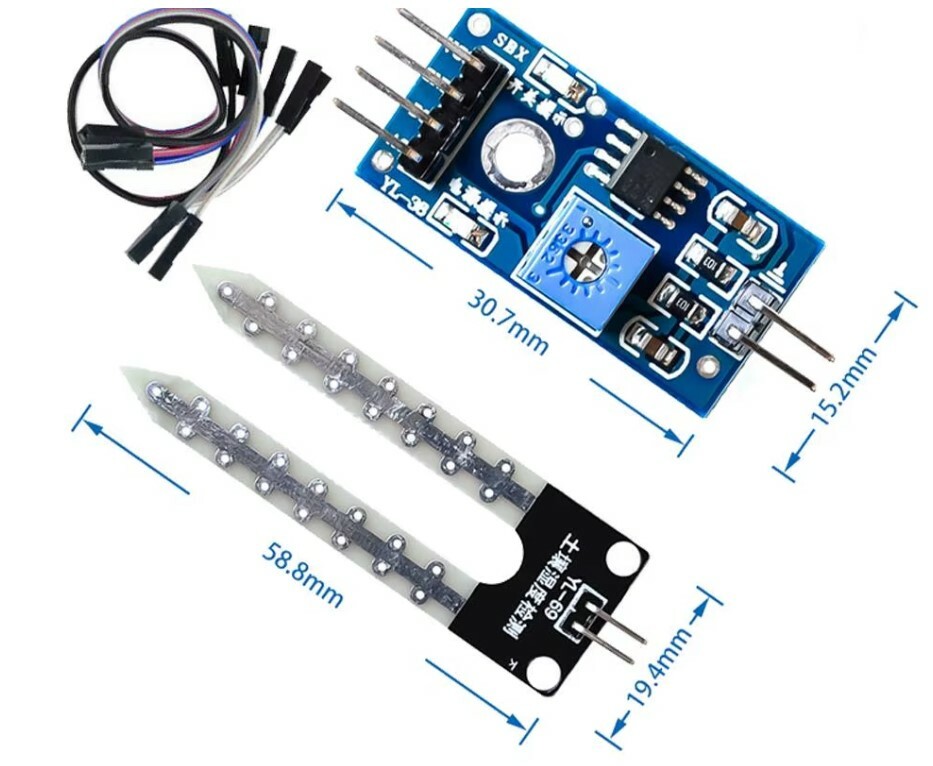

ماژول YL-69 معمولاً دارای یک پراب سنجش رطوبت خاک و یک برد مقایسه‌گر است.

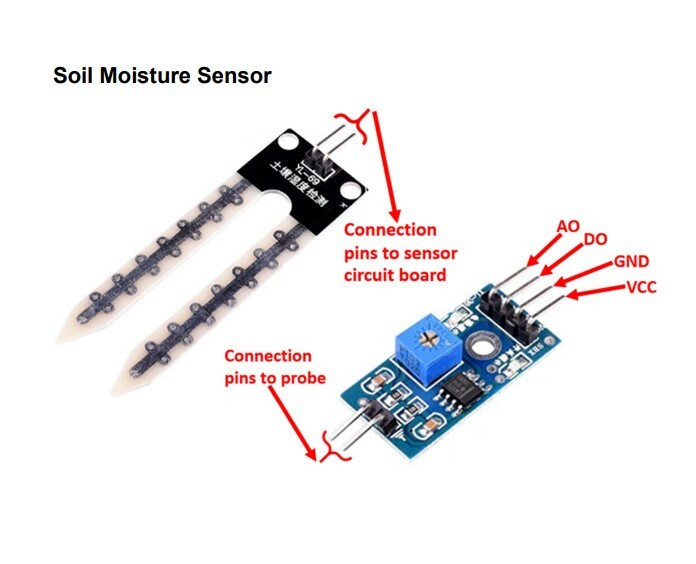

حتما به نوشته های پشت و یا روی ماژول دقت کنید چون در بعضی نسخه ها ممکن است جای پایه ها متفاوت باشد. اتصال اشتباه پایه ها ممکن است باعث آسیب به برد شود. پایه‌های رایج ماژول معمولاً شامل موارد زیر هستند:
پایه عملکرد
VCC تغذیه مثبت
GND زمین
AO خروجی آنالوگ
DO خروجی دیجیتال
• اتصال تغذیه
تغذیه ماژول را به پایه‌های VCC, GND متصل کنید. ولتاژ تغذیه رایج این ماژول معمولاً در محدوده 3.3 تا 5 ولت DC است. زمین مدار و برد میکروکنترلر باید به هم متصل باشند.
• استفاده از خروجی آنالوگ AO
برای اندازه‌گیری تغییرات تدریجی رطوبت خاک، خروجی AO را به ورودی آنالوگ میکروکنترلر متصل کنید.

نمونه اتصال به Arduino:
VCC → 5V
GND → GND
AO → A0
با تغییر رطوبت خاک، مقدار خروجی آنالوگ نیز تغییر می‌کند. برای به‌دست آوردن مقدار قابل‌استفاده، بهتر است سنسور در شرایط مختلف خاک کالیبره شود.
• استفاده از خروجی دیجیتال DO
خروجی DO برای تشخیص یک آستانه مشخص از رطوبت مناسب است.

نمونه اتصال:
VCC → 5V
GND → GND
DO → پایه دیجیتال میکروکنترلر
با استفاده از پتانسیومتر روی برد می‌توان نقطه تغییر وضعیت خروجی دیجیتال یا همان حساسیت تشخیص رطوبت را تنظیم کرد. به این ترتیب می‌توان مثلاً سنسور را طوری تنظیم کرد که هنگام خشک شدن خاک، خروجی تغییر وضعیت دهد و مثلا یک رله یا مدار واسط و راه انداز پمپ آب را فعال کند.
“برای مشاهده نمونه کدنویسی ماژول سنسور رطوبت خاک YL-69 به فایل بخش دیتاشیت محصول و یا لینک زیر می توانید مراجعه نمایید.”

نمونه کدنویسی ماژول سنسور رطوبت خاک YL-69

• تنظیم حساسیت خروجی دیجیتال
روی برد YL-69 معمولاً یک پتانسیومتر تنظیم وجود دارد.

روش تنظیم:
1. پراب را در خاک قرار دهید.
2. شرایط رطوبت موردنظر را ایجاد کنید.
3. پتانسیومتر را به‌آرامی بچرخانید.
4. وضعیت LED نشانگر و خروجی دیجیتال را بررسی کنید.
5. نقطه‌ای را تنظیم کنید که در میزان رطوبت موردنظر خروجی تغییر وضعیت دهد.

نکات مهم استفاده

• پراب را بیش از حد در خاک فرو نکنید پراب را تا عمق موردنیاز در خاک قرار دهید و از اعمال فشار زیاد به آن خودداری کنید.
• سنسور YL-69 مقاومتی است این سنسور با اندازه‌گیری تغییر رسانایی بین دو الکترود کار می‌کند. به همین دلیل، تماس طولانی‌مدت با خاک مرطوب می‌تواند باعث خوردگی الکترودها شود. برای استفاده طولانی‌مدت، سنسور را دائماً روشن نگذارید برای کاهش خوردگی، بهتر است تغذیه سنسور فقط هنگام اندازه‌گیری فعال شود. خاک‌هایی با میزان نمک و مواد خورنده بالا می‌توانند عمر پراب مقاومتی را کاهش دهند.
• خروجی سنسور به نوع خاک وابسته است :مقدار خروجی به عوامل مختلفی بستگی دارد، از جمله نوع خاک / میزان / املاح / میزان فشردگی خاک / دمای محیط / عمق قرارگیری پراب / میزان واقعی رطوبت ، بنابراین برای اندازه‌گیری دقیق، سنسور باید با همان نوع خاکی که در پروژه استفاده می‌شود، کالیبره شود.
• خروجی آنالوگ مقدار مطلق رطوبت نیست خروجی AO یک مقدار متغیر از شرایط الکتریکی خاک ارائه می‌دهد و به‌تنهایی درصد دقیق رطوبت را نشان نمی‌دهد. برای نمایش درصد رطوبت باید سنسور با شرایط مختلف خاک، مانند خاک خشک و خاک کاملاً مرطوب، کالیبره شود.
• سنسور را در آب غوطه‌ور نکنید این ماژول برای تشخیص رطوبت خاک طراحی شده است و قرار دادن دائمی پراب در آب می‌تواند باعث خوردگی سریع‌تر و آسیب به سنسور شود.
• از اتصال کوتاه پایه‌ها جلوگیری کنید اتصال اشتباه پایه‌های VCC، GND، AO و DO ممکن است باعث آسیب به ماژول یا میکروکنترلر شود.
• پایه های خروجی دیجیتال و آنالوگ ماژول دارای محدودیت جریان هستند بنابراین برای کنترل پمپ یا تجهیزات پر مصرف از رله مناسب و یا مدار واسط مناسب استفاده کنید اگر قرار است پمپ آب کنترل شود، نباید پمپ را مستقیماً به خروجی سنسور یا میکروکنترلر متصل کرد. برای این کار از ماژول رله یا مدار درایور مناسب استفاده کنید.
