ماژول تشخیص PH آب مدل E201

تذکر: مایع داخل لوله خشک میباشد (میتوانید جداگانه مایع را تهیه کنید و داخل لوله بریزید)

شناسه محصول: 9919 Categories: سایر ماژول های کاربردی, ماژول

تعداد	تخفیف (%)	قيمت
1 عدد	—	1,368,800 تومان
5 تعداد	3 %	1,327,736 تومان
20 تعداد	5 %	1,300,360 تومان
50+ تعداد	8 %	1,259,296 تومان

1,368,800 تومان

موجود

0 افرادی که اکنون این محصول را تماشا می کنند!

ماژول تشخیص pH آب یک سنسور الکتروشیمیایی است که برای اندازه‌گیری مستقیم میزان اسیدیته یا قلیاییته آب استفاده می‌شود. این ماژول‌ها معمولاً شامل یک الکترود pH، یک پره‌ی الکترولیتی، یک پره‌ی کالیبراسیون، یک مبدل آنالوگ به دیجیتال و یک مدار تقویت سیگنال هستند.

معرفی ماژول تشخیص PH آب

در عمل، الکترود pH با غوطه‌ور کردن در آب، با یون‌های هیدروژن (H+) یا هیدروکسید (OH-) آب واکنش می‌دهد و با تولید الکترون‌ها از دو بخش این الکترود سیگنال الکتریکی را تولید می‌کند. سپس این سیگنال به مبدل آنالوگ به دیجیتال ارسال می‌شود که آن را به شکل عددی تبدیل می‌کند و این اعداد به کمک یک مدار تقویت سیگنال برای پردازش و تفسیر ارسال می‌شوند. در نهایت، مقدار pH در قالب عددی به کاربر نشان داده می‌شود.

از این ماژول‌ها در کنترل کیفیت آب، کارخانه‌های صنعتی، آزمایشگاه‌های شیمیایی و همچنین در محیط زیست و آبزی‌پروری استفاده می‌شود.

کاربرد های ماژول تشخیص PH آب

کنترل کیفیت آب: ماژول‌های pH در تعیین مقدار pH آب کاربرد دارند و به کنترل کیفیت آب کمک می‌کنند. این ماژول‌ها معمولاً در صنایع غذایی، پزشکی، آبزی‌پروری، کشاورزی و صنعتی استفاده می‌شوند.
آزمایشگاه‌های شیمیایی: ماژول‌های pH در آزمایشگاه‌های شیمیایی برای اندازه‌گیری pH محلول‌ها، پایه‌های و اسیدهای آلی و معدنی و همچنین در مطالعات زیستی استفاده می‌شوند.
کنترل پروسه‌های صنعتی: ماژول‌های pH در برخی از صنایع مانند صنایع شیمیایی، دارویی، نساجی، مواد غذایی و آب و فاضلاب برای کنترل فرآیندهای صنعتی و تولید محصولات به کار می‌روند.
کنترل کیفیت خاک: ماژول‌های pH در کشاورزی برای اندازه‌گیری pH خاک و تنظیم میزان pH خاک به منظور بهبود رشد گیاهان و بهبود عملکرد محصولات مورد استفاده قرار می‌گیرند.

مزایای ماژول تشخیص PH آب

دقت: ماژول‌های pH دارای دقت بالا هستند و می‌توانند مقدار pH را با دقت بالایی اندازه‌گیری کنند.
سهولت استفاده: این ماژول‌ها ساده و سهل الاستفاده هستند و نیازی به دانش تخصصی برای استفاده از آن‌ها ندارند.
اقتصادی: ماژول‌های pH اغلب به صورت پردازشگر داخلی دارند که نیاز به تعویض الکترود pH ندارد، این باعث افزایش طول عمر ماژول شده و همچنین هزینه کمتری برای نگهداری دارند.
قابلیت اتصال به میکروکنترلر: این ماژول‌ها معمولاً با استفاده از پروتکل‌های سریال مثل RS-232 و TTL می‌توانند به میکروکنترلرها متصل شوند و به عنوان یک سنسور در سیستم‌های کنترل خودکار و موارد دیگر استفاده شوند.

معایب ماژول تشخیص PH آب

نیاز به مراقبت: الکترود pH حساس است و نیاز به مراقبت دارد، اگر این الکترود در دمای بالا، با دیگر مواد شیمیایی یا با استفاده نادرست دچار آسیب شود می‌تواند عملکرد ماژول را تحت تاثیر قرار دهد.
هزینه: قیمت ماژول‌های pH در مقایسه با برخی سایر حسگرها، بیشتر است و ممکن است برای برخی کاربران محدودیتی داشته باشد.
تعویض الکترود: الکترود pH باید در مدت زمانی مشخص تعویض شود و این هزینه را برای کاربر ایجاد می‌کند.

مشخصات فنی ماژول تشخیص PH آب

ولتاژ تغذیه: 3.3 تا 5.5 ولت
ولتاژ خروجی: 0 تا 3 ولت
نوع کانکتور سنسور: BNC
نوع کانکتور سیگنال: PH2.0-3P
دقت اندازه‌گیری: ±0.1 درجه در سانتیگراد در دمای 25 درجه سانتیگراد

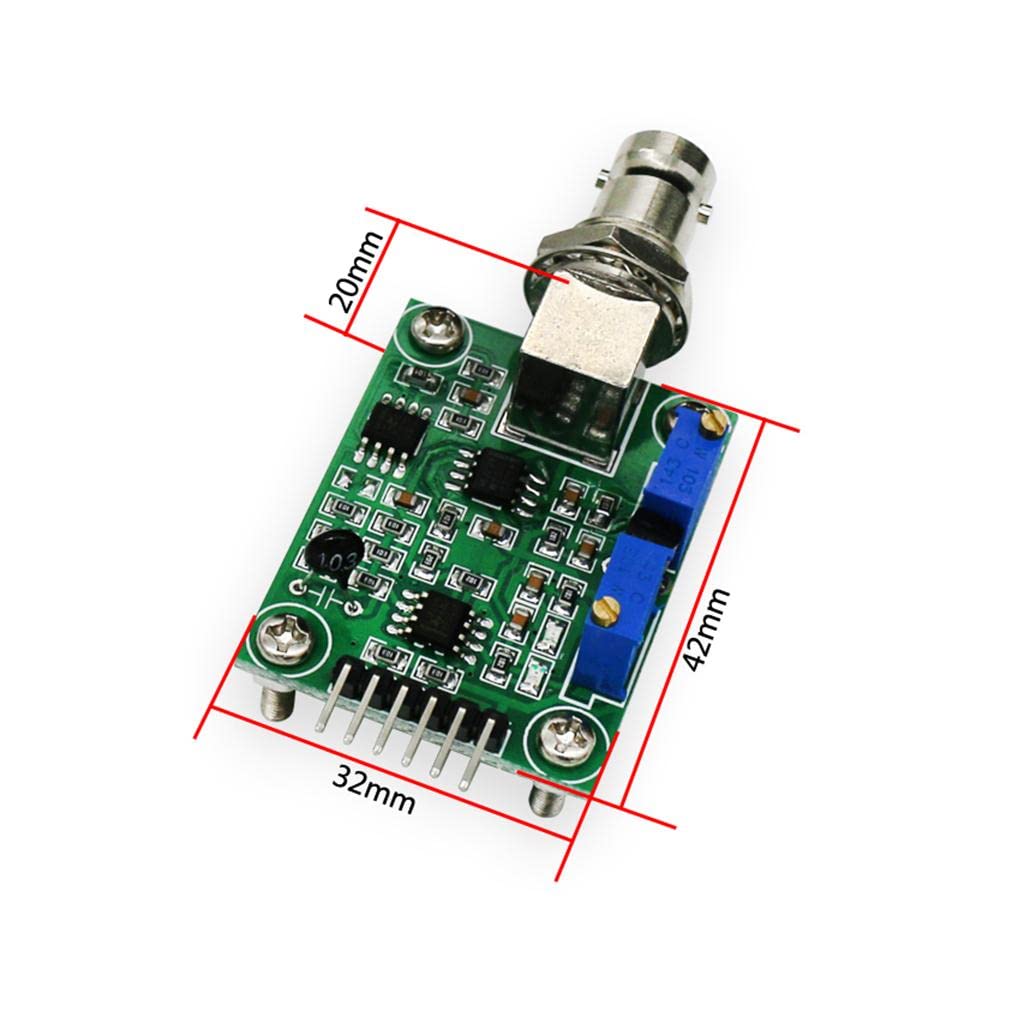

ابعاد: 42 میلی‌متر * 32 میلی‌متر / 1.66 * 1.26 اینچ.

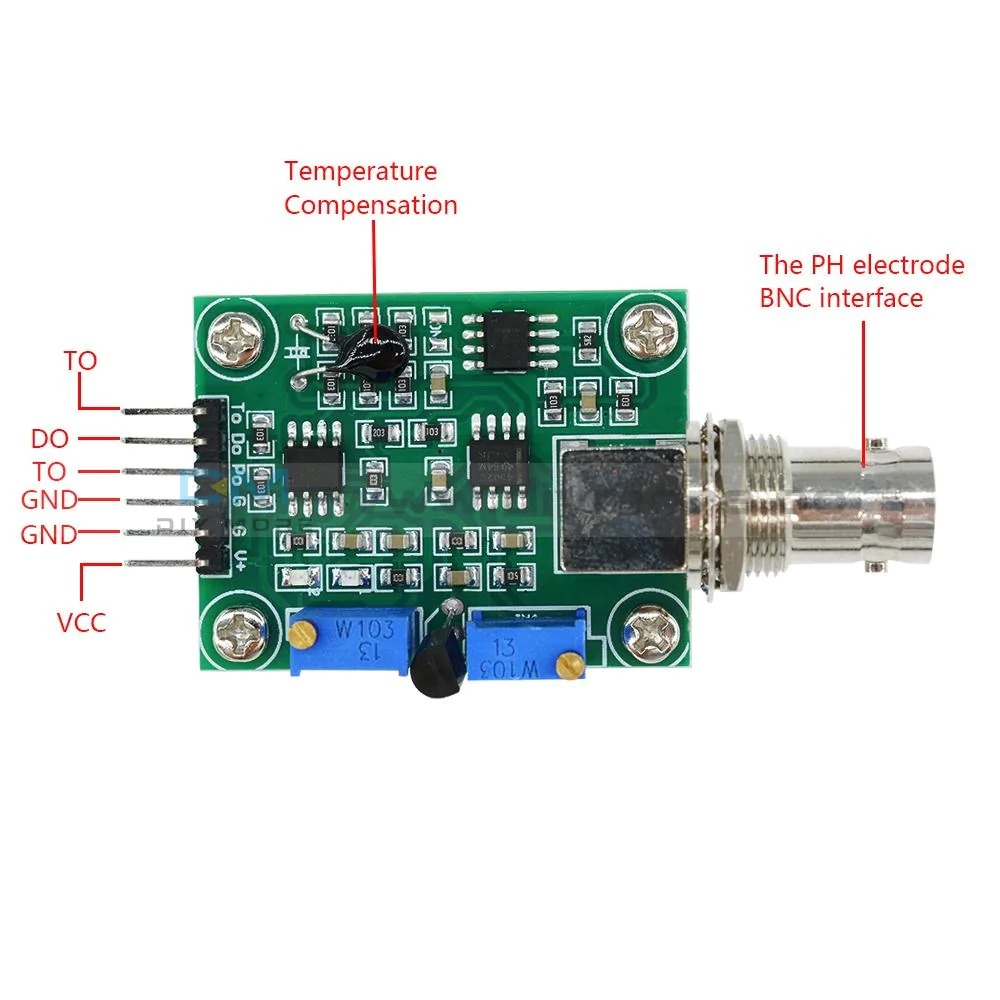

توضیح پایه ها:

VCC

تغذیه

ورودی ولتاژ 5V DC

GND (اولی)

زمین

مشترک با GND برد آردوینو یا هر میکروکنترلر

GND (دومی)

زمین

در برخی مدل‌ها این دو GND به هم وصلن؛ یکی رو استفاده کنید کافی است

Digital Output

این خروجی دیجیتال هست و وقتی PH از مقدار مشخصی بیشتر یا کمتر باشه، HIGH/LOW میشه ( با پتانسیومتر آبی تنظیم میشه)

Analog Output

سیگنال ولتاژ آنالوگ دقیق خروجی

Temperature Compensation

جبران دما

این بخش برای اصلاح دمایی است و دقت اندازه‌گیری رو بهتر میکند؛ معمولاً با سنسور ترمیستور داخلی کار میکند و نیازی نیست جدا وصل کنی

The PH electrode BNC interface

اتصال پروب

دانلود دیتاشیت ماژول تشخیص PH آب

سوالات متداول ماژول تشخیص PH آب

آیا ماژول pH آب برای اندازه‌گیری pH هوا هم قابل استفاده است؟

خیر، ماژول pH آب برای اندازه‌گیری pH در آب قابل استفاده است و نه برای اندازه‌گیری pH هوا.

آیا برای استفاده از ماژول pH آب نیاز به کالیبره کردن آن هست؟

بله، برای استفاده از ماژول pH آب، نیاز به کالیبره کردن آن با pH معیار دارید.

چگونه می‌توانم ماژول pH آب را کالیبره کنم؟

برای کالیبره کردن ماژول pH آب، می‌توانید از یک محلول pH معیار استفاده کنید و با استفاده از دستورالعمل کالیبره کردن موجود در دفترچه راهنمای ماژول، آن را کالیبره کنید.
