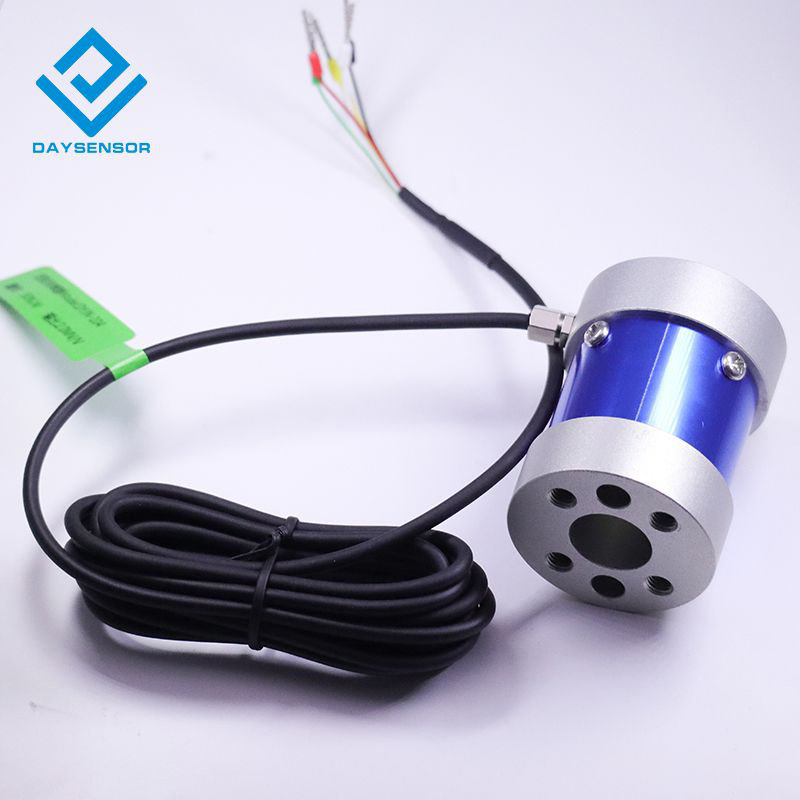

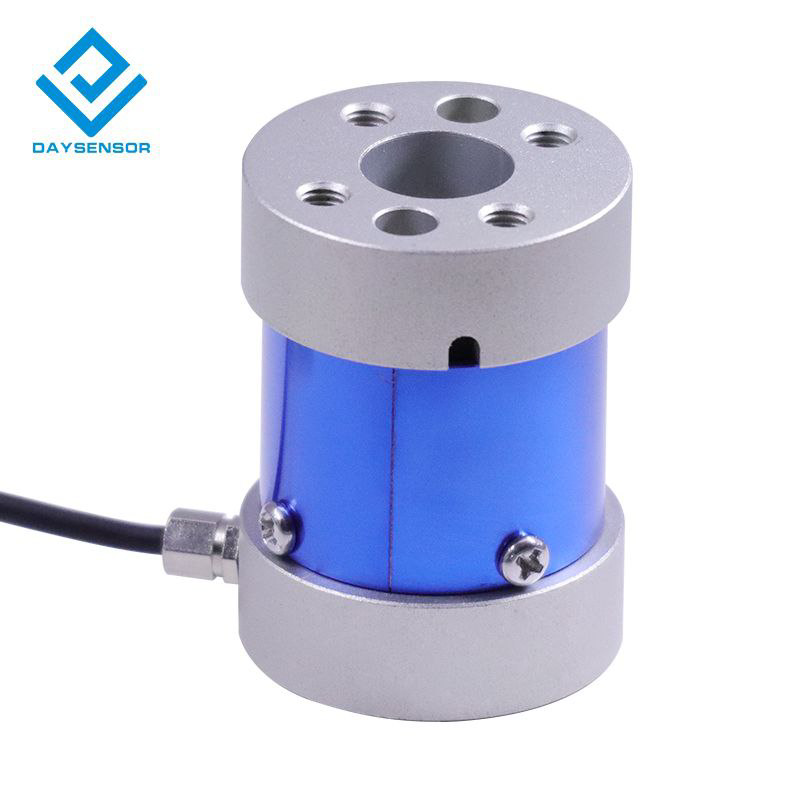

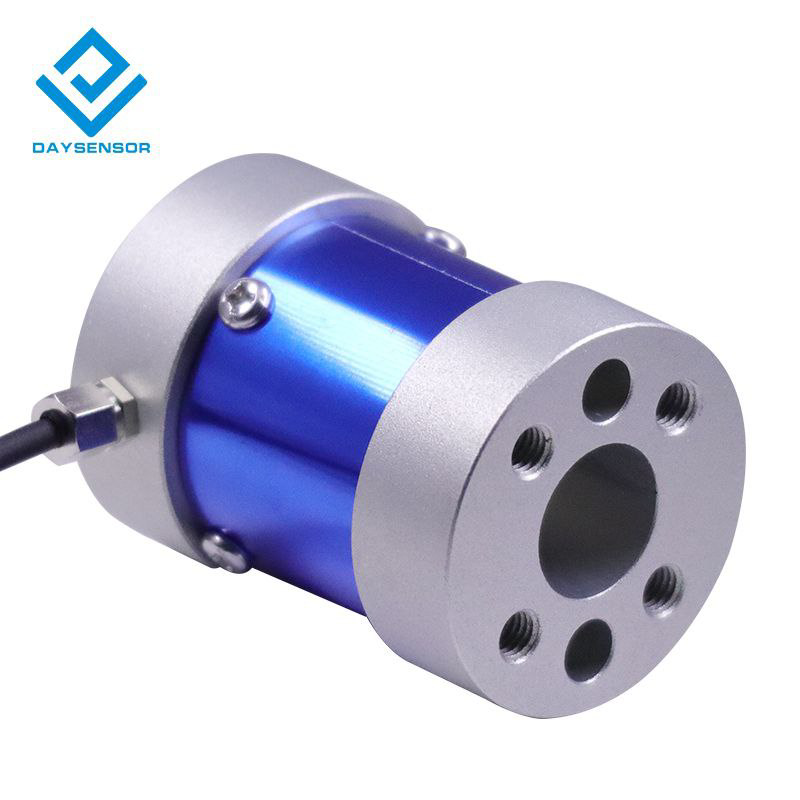

سنسور حسگر گشتاور واکنش 0.5 تا 150 نیوتن متر 20-0 میلی ولت مدل DYJN-104
15,802,000 تومان
موجود
معرفی سنسور حسگر گشتاور واکنش 0.5 تا 150 نیوتن متر 20-0 میلی ولت مدل DYJN-104:
سنسور حسگر گشتاور واکنش مدل DYJN-104 یکی از تجهیزات دقیق و حرفهای در حوزه اندازهگیری و کنترل گشتاور است که برای کاربردهای صنعتی و آزمایشگاهی مورد استفاده قرار میگیرد. این حسگر با محدوده اندازهگیری 0.5 تا 150 نیوتنمتر و خروجی 0 تا 20 میلیولت، دقت بالایی در اندازهگیری نیروهای پیچشی ارائه میدهد.
- این سنسور گشتاور استاتیک میکرو دارای دقت تست بالا، پایداری بلندمدت خوب و محدوده وسیع است.
- سنسور گشتاور از آلیاژ آلومینیوم ساخته شده، وزن سبک دارد و با استفاده از آببندی سیلیکونی، مقاومت خوردگی بلندمدت دارد.
- ساختار یکتکه تمام آلومینیومی سنسور، ساختاری محکم، نصب آسان و نیروی معقول ارائه میدهد.
کاربرد سنسور حسگر گشتاور واکنش 0.5 تا 150 نیوتن متر 20-0 میلی ولت مدل DYJN-104:
کنترل گشتاور در خطوط تولید: نظارت بر عملکرد موتورهای الکتریکی، گیربکسها و سیستمهای انتقال نیرو.
کنترل کیفیت مونتاژ: اندازهگیری گشتاور در فرآیند پیچکاری و بستن اتصالات در صنایع خودروسازی، هوافضا و تجهیزات صنعتی.
کاربردهای آزمایشگاهی و تحقیقاتی: تست مواد، بررسی رفتار مکانیکی قطعات و پروژههای تحقیق و توسعه (R\&D).
صنایع خودروسازی: تست سیستم فرمان، موتور، شفتها و اتصالات مکانیکی.
ماشینآلات صنعتی: مانیتورینگ و کالیبراسیون تجهیزات دوار در کارخانهها.
اندازهگیری دقیق در ابزارهای تست: برای تجهیزات کالیبراسیون و دستگاههای تست عملکرد.
مزایا سنسور حسگر گشتاور واکنش 0.5 تا 150 نیوتن متر 20-0 میلی ولت مدل DYJN-104:
دقت و پایداری بالا: قابلیت اندازهگیری دقیق گشتاور در محدودهی گسترده.
خروجی آنالوگ مستقیم (0–20 mV): سازگار با تجهیزات اندازهگیری و سیستمهای کنترل صنعتی.
ساختار مقاوم و بادوام: طراحی فلزی محکم برای استفاده طولانیمدت در شرایط سخت صنعتی.
محدوده اندازهگیری وسیع: از 0.5 تا 150 نیوتنمتر، مناسب برای کاربردهای سبک تا نیمهسنگین.
بدون قطعات دوار داخلی: کاهش استهلاک و افزایش طول عمر سنسور.
نصب آسان: قابلیت نصب روی شفت یا تجهیزات ثابت برای تست و کنترل.
کاربرد چندمنظوره: مناسب صنایع خودروسازی، هوافضا، خطوط تولید و آزمایشگاههای تحقیق و توسعه.
کاهش خطاهای انسانی: با ارائه دادههای دقیق و لحظهای.
معایب سنسور حسگر گشتاور واکنش 0.5 تا 150 نیوتن متر 20-0 میلی ولت مدل DYJN-104:
محدوده محدود نسبت به مدلهای قویتر: برای گشتاورهای خیلی بالا (بالاتر از 150 نیوتنمتر) قابل استفاده نیست.
خروجی ولتاژ پایین (0–20 mV): نیاز به تقویتکننده یا مبدل سیگنال برای اتصال مستقیم به سیستمهای کنترلی یا دیتالاگر دارد.
حساسیت به نصب و تراز بودن: در صورت نصب نادرست یا ضربه، دقت اندازهگیری کاهش مییابد.
مناسب محیطهای خیلی خشن یا ارتعاش بالا نیست: ممکن است نیاز به شیلدینگ یا حفاظت اضافی داشته باشد.
مشخصات فنی سنسور حسگر گشتاور واکنش 0.5 تا 150 نیوتن متر 20-0 میلی ولت مدل DYJN-104
| پارامتر | مقدار |
|---|---|
| مدل | DYJN-104 |
| وزن حمل و نقل | ۱ کیلوگرم |
| محدوده ظرفیت* | ۰-۰.۵ نیوتنمتر تا ۰-۱۵۰ نیوتنمتر |
| سیگنال خروجی* | DC ۰-۲۰mV |
| حساسیت | ۲.۰mV/V |
| تعادل صفر | ±۲%FS |
| عدم خطیت | ۰.۰۵%FS |
| هیسترزیس | ۰.۰۵%FS |
| تکرارپذیری | ۰.۰۵%FS |
| خزش (Creep) | ۰.۰۵%FS/۳۰min |
| رانش دمایی در نقطه صفر | کمتر از ۰.۰۵%FS/۱۰°C |
| اثر دما بر خروجی | کمتر از ۰.۰۵%FS/۱۰°C |
| دمای کاری | -۲۰°C تا +۸۰°C |
| رطوبت | ۰-۹۰%RH |
| امپدانس | ۳۵۰ اهم |
| مقاومت عایقی | بیش از ۵۰۰۰ مگااهم/۱۰۰VDC |
| پایداری | ۰.۳%FS/سال |
| اضافهبار ایمن | ۱۵۰%FS |
| اضافهبار نهایی | ۲۰۰%FS |
| ولتاژ تحریک | DC ۵-۱۵V |
| جنس | آلیاژ آلومینیوم |
| کلاس حفاظت | IP65 |
| طول کابل | ۲ متر (قطر ۳ میلیمتر) |
| سیمکشی | EXC+: قرمز، EXC-: سیاه، SIG+: سبز، SIG-: سفید |
| Model | ATO-DYJN-104 |
| Shipping Weight | 1kg |
| Capacity Range * | 0-0.5 Nm ~ 0-150 Nm |
| Output Signal * | DC 0-20mV |
| Sensitivity | 2.0mV/V |
| Zero Balance | ±2%FS |
| Non-linearity | 0.05%FS |
| Hysteresis | 0.05%FS |
| Repeatability | 0.05%FS |
| Creep | 0.05%FS/30min |
| Temperature Drift on Zero | ＜0.05%F.S/10℃ |
| Temperature Effect on Output | ＜0.05%F.S/10℃ |
| Operating Temperature | -20℃~+80℃ |
| Humidity | 0~90%RH |
| Impedance | 350Ω |
| Insulation Resistance | ≥5000MΩ/100VDC |
| Stability | 0.3%FS/year |
| Safety Overload | 150%F.S |
| Ultimate Overload | 200%F.S |
| Excitation Voltage | DC 5-15V |
| Material | Aluminium alloy |
| Protection Class | IP65 |
| Cable Length | 2m (Φ3mm) |
| Wiring | EXC+: Red, EXC-: Black, SIG+: Green, SIG-: White |
Torque Sensor Dimension (unit: mm)
پرسشهای متداول دربارهی سنسور حسگر گشتاور واکنش 0.5 تا 150 نیوتن متر 20-0 میلی ولت مدل DYJN-104:
- محدوده اندازهگیری گشتاور چیست؟
این سنسور قادر است گشتاور بین **0.5 تا 150 نیوتنمتر** را اندازهگیری کند.
- خروجی سنسور به چه صورت است؟
خروجی آن **20-0 میلیولت** متناسب با میزان گشتاور اعمال شده است.
- دقت و خطای اندازهگیری چقدر است؟
دقت معمولی این مدل **±1٪ تا ±2٪** مقدار اندازهگیری شده است، اما مقدار دقیق را میتوان در دیتاشیت رسمی محصول بررسی کرد.
- منبع تغذیه مورد نیاز چیست؟
این سنسور معمولاً با **منبع تغذیه DC 5-12 ولت** کار میکند.
- نوع نصب سنسور چگونه است؟
این حسگر به صورت **واکنشی (reaction type)** طراحی شده و معمولاً باید روی یک بدنه ثابت نصب شود تا گشتاور اعمال شده به محور را اندازهگیری کند.
