ترموستات دما W3230 – 12V

ترموستات دیجیتال دما W3230 مدل 12 ولت یک کنترلر هوشمند و کاربردی برای اندازه‌گیری و کنترل خودکار دما در سیستم‌های گرمایشی و سرمایشی است. این کنترلر با استفاده از سنسور دمایی NTC 10 K، دمای محیط یا سیال را اندازه‌گیری کرده و بر اساس دمای تنظیم‌شده، خروجی رله را برای روشن یا خاموش کردن تجهیزات فعال می‌کند.

این کنترلر دما W3230 برای کاربرانی طراحی شده است که به یک راهکار آماده برای کنترل دما بدون نیاز به طراحی مدار پیچیده نیاز دارند. با استفاده از نمایشگر دیجیتال، دمای فعلی به‌صورت لحظه‌ای قابل مشاهده است و کاربر می‌تواند دمای هدف را با استفاده از کلیدهای روی پنل تنظیم کند. پس از تنظیم، دستگاه به‌صورت خودکار وضعیت رله را بر اساس دمای اندازه‌گیری‌شده کنترل می‌کند.

یکی از مهم‌ترین ویژگی‌های ترموستات دیجیتال W3230 پشتیبانی از دو حالت گرمایش (Heating) و سرمایش (Cooling) است. در حالت گرمایش، کنترلر می‌تواند با کاهش دما نسبت به مقدار تنظیم‌شده، تجهیز گرمایشی را فعال کند. در حالت سرمایش نیز با افزایش دما، رله برای فعال‌سازی وسیله سرمایشی وارد عمل می‌شود. حالت عملکرد و اختلاف دمای قطع و وصل از طریق تنظیمات دستگاه قابل تعیین است.

W3230 امکان تنظیم اختلاف دما یا هیسترزیس (Hysteresis) را فراهم می‌کند. این قابلیت باعث می‌شود رله در اطراف دمای تنظیم‌شده بیش از حد روشن و خاموش نشود. برای مثال، کاربر می‌تواند دمای هدف و اختلاف دمای مجاز را تنظیم کند تا سیستم با پایداری بیشتری کار کند. محدوده تنظیم اختلاف دما در برخی نسخه‌های W3230 از حدود 0.1 تا 30 درجه سانتی‌گراد اعلام شده است.

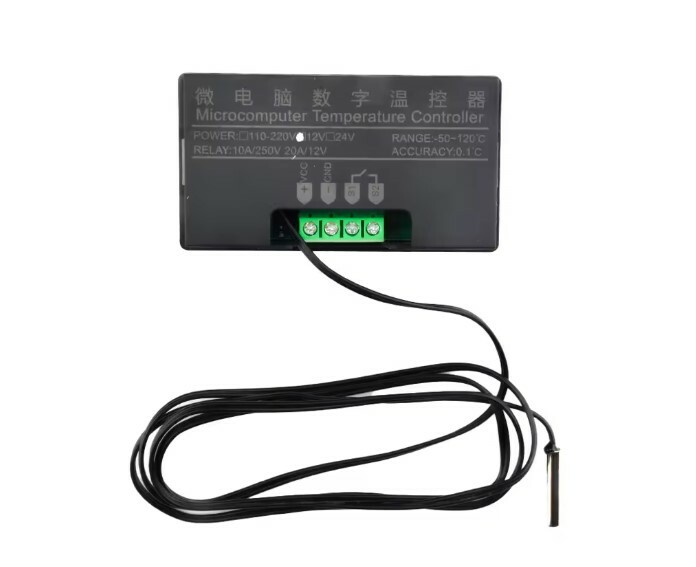

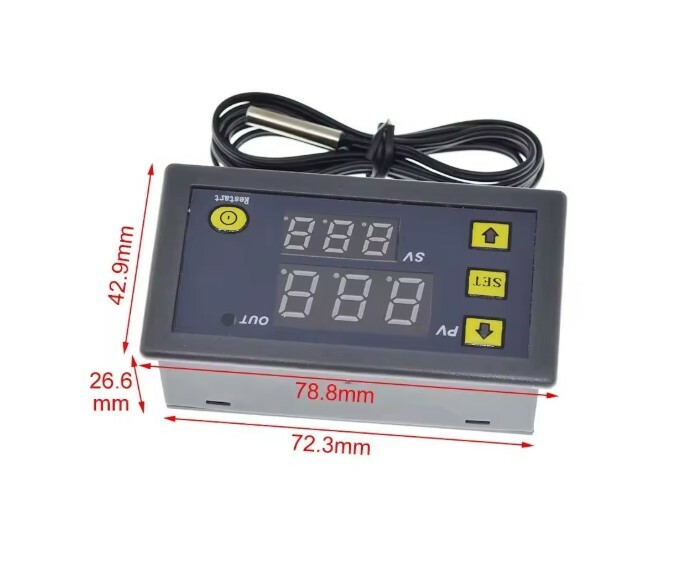

این ترموستات معمولاً همراه با یک سنسور NTC 10 K با کابل حدود 1 متر عرضه می‌شود. استفاده از سنسور خارجی باعث می‌شود بتوان نقطه اندازه‌گیری دما را از بدنه کنترلر فاصله داد و دمای محیط، مخزن، محفظه یا سیستم موردنظر را اندازه‌گیری کرد. نوع سنسور و محدوده دقیق عملکرد باید با نسخه واقعی محصول تطبیق داده شود.

برای نسخه‌های رایج W3230، محدوده کنترل دما حدود 55- تا 120+ درجه سانتی‌گراد اعلام شده است. رزولوشن نمایش در بازه‌های مختلف دمایی می‌تواند متفاوت باشد؛ در برخی مشخصات، نمایش با دقت 0.1 درجه در محدوده مشخصی از دما و با گام 1 درجه در خارج از آن محدوده اعلام شده است.

ترموستات W3230 علاوه بر تنظیم دمای هدف، امکاناتی مانند کالیبراسیون دما، تعیین حد بالایی و پایینی دما، تأخیر در راه‌اندازی، آلارم دمایی، قفل تنظیمات و بازگردانی تنظیمات کارخانه را در اختیار کاربر قرار می‌دهد. این قابلیت‌ها باعث می‌شوند کنترلر برای کاربردهای متنوع‌تر و شرایط کاری مختلف قابل تنظیم باشد.

قابلیت تأخیر در راه‌اندازی می‌تواند در کاربردهایی که روشن و خاموش شدن سریع تجهیزات مناسب نیست، مفید باشد. همچنین تنظیم حد بالا و پایین دما به کاربر اجازه می‌دهد محدوده تنظیم دما را محدود کند و از تنظیم ناخواسته مقادیر خارج از محدوده موردنظر جلوگیری نماید.

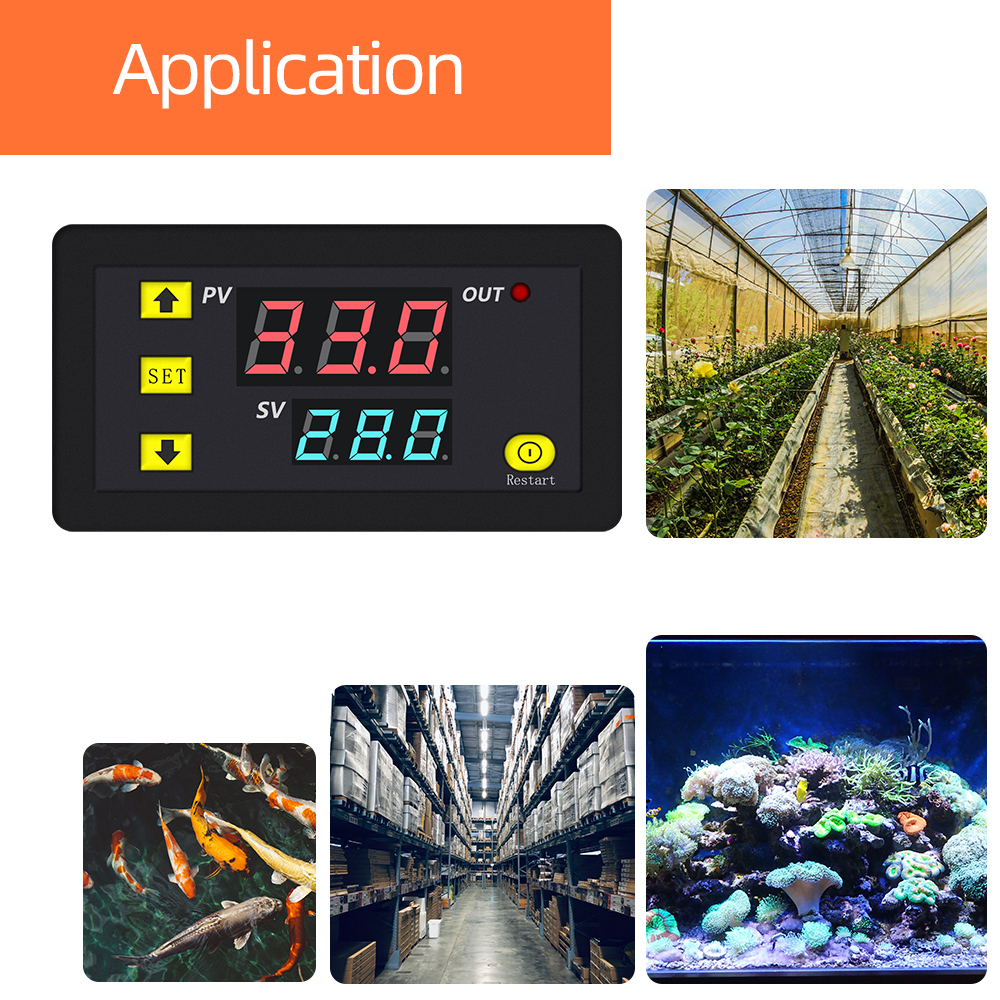

• کنترل هیتر و المنت‌های گرمایشی

• کنترل فن و تجهیزات سرمایشی

• کنترل دمای یخچال و فریزر

• کنترل دمای گلخانه و محیط‌های پرورش

• کنترل دمای آکواریوم و مخازن

• کنترل دمای محفظه‌ها و تابلوهای صنعتی

• کنترل تجهیزات آزمایشگاهی

• ساخت سیستم‌های گرمایش و سرمایش خودکار

• پروژه‌های DIY و اتوماسیون صنعتی

• کنترل پمپ یا تجهیزات وابسته به دما، در صورت سازگاری بار با ظرفیت رله

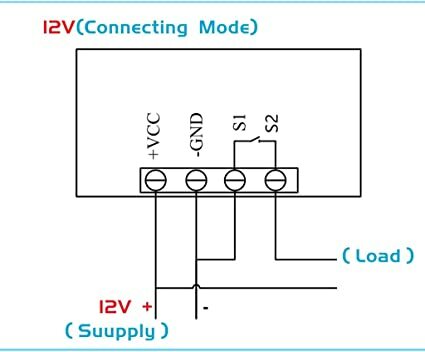

پس از اتصال صحیح منبع تغذیه 12V DC و جریان دهی حداقل 100mA با رعایت قطبیت های مثبت و منفی، کنترلر را روشن کنید. در این حالت، نمایشگر دمای اندازه‌گیری‌شده را روی نمایشگر قرمز نشان می‌دهد. البته این مدل ازماژول دارای تنوع در ولتاژ تغذیه است و می توانید این ماژول را با ولتاژ کاری 110-220V ACاز طریق لینک زیر مشاهده و تهیه نمایید:

خرید ترموستات دما W3230 – 220V

برای تهیه منبع تغذیه 12 V DC مناسب می توانید به لینک زیر مراجعه نمایید :

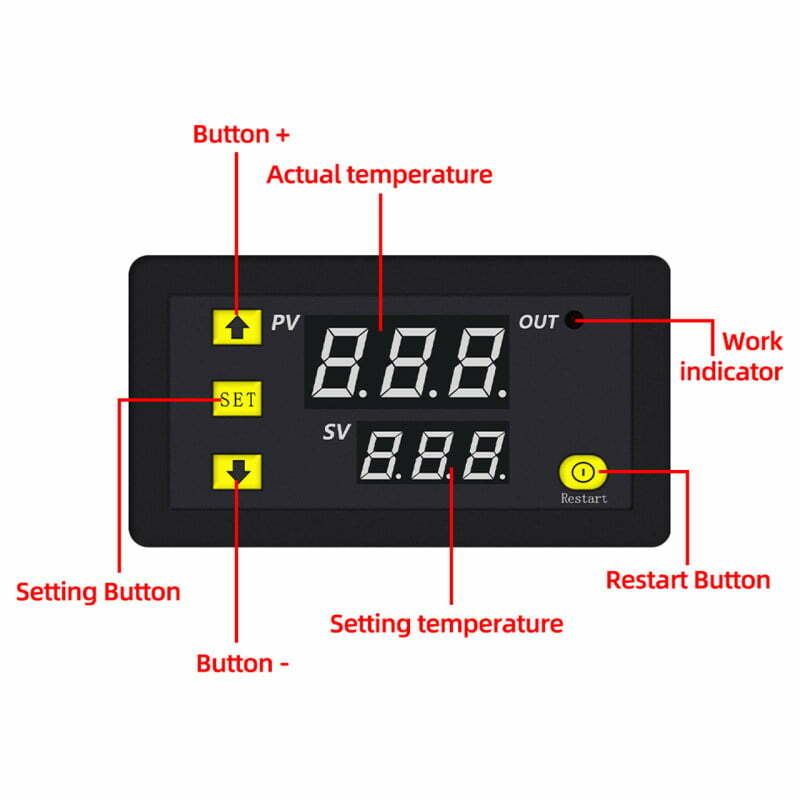

1. یک‌بار کلید SET را فشار دهید.

2. مقدار دما روی نمایشگر آبی شروع به چشمک‌زدن می‌کند.

3. با استفاده از کلیدهای + و − دمای موردنظر را تنظیم کنید.

4. با نگه‌داشتن کلیدهای + یا −، مقدار دما با سرعت بیشتری تغییر می‌کند.

5. پس از تنظیم، کلید SET را فشار دهید تا مقدار ذخیره شده و کنترلر به حالت عادی بازگردد.

پس از تنظیم، کنترلر به‌صورت خودکار رله را بر اساس دمای اندازه‌گیری‌شده و مقدار تنظیم‌شده کنترل می‌کند. بعد از فعال شدن رله ترمینال های خروجی به هم وصل می شوند و LED نشانگر روی نمایشگر روشن می شود.

ورود به منوی تنظیمات اصلی

برای ورود به منوی تنظیمات، کلید SET را به مدت 5 ثانیه نگه دارید.

با استفاده از کلیدهای + و − می‌توانید بین پارامترهای P0 تا P8 جابه‌جا شوید.

برای خروج و تأیید تنظیمات:

• کلید Restart را کوتاه فشار دهید؛ یا

• حدود 10 ثانیه هیچ کلیدی را فشار ندهید تا کنترلر به‌صورت خودکار تنظیمات را تأیید و از منو خارج شود.

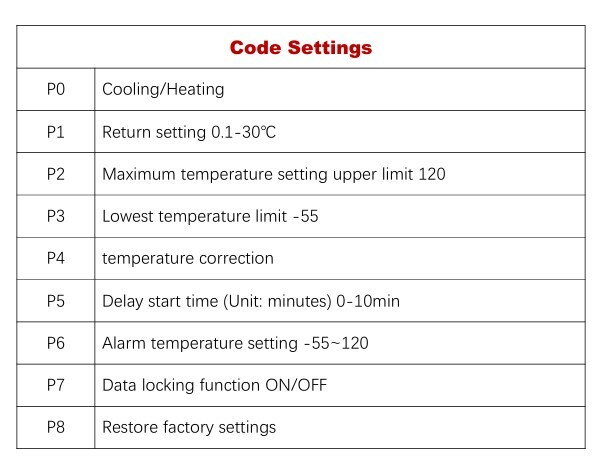

“توضیح پارامترهای تنظیمات”

زمانی که دمای اندازه‌گیری‌شده بزرگ‌تر یا مساوی دمای تنظیم‌شده باشد رله سرمایش فعال شده و وسیله سرمایشی روشن می‌شود.

زمانی که دما به مقدار زیر دمای تنظیم شده برسد دمای تنظیم‌شده و مقدار هیسترزیس رله قطع شده و وسیله سرمایشی خاموش می‌شود.

زمانی که دمای اندازه‌گیری‌شده کمتر یا مساوی دمای تنظیم‌شده باشد رله گرمایش فعال شده و وسیله گرمایشی روشن می‌شود.

زمانی که دما به مقدار بالای دمای تنظیم شده برسد دمای تنظیم‌شده و مقدار هیسترزیس رله قطع شده و وسیله گرمایشی خاموش می‌شود.

پارامتر P1 اختلاف دمای بین روشن و خاموش شدن رله را تنظیم می‌کند.

مثال در حالت سرمایش فرض کنید:

• دمای محیط: 30°C

• دمای تنظیم‌شده: 25°C

• هیسترزیس: 2°C

پس از روشن شدن، رله فعال شده و سیستم سرمایشی شروع به کار می‌کند.

وقتی دما به 23°C برسد:

• رله قطع می‌شود.

• سیستم سرمایشی خاموش می‌شود.

پس از خاموش شدن سیستم سرمایشی، دما دوباره افزایش پیدا می‌کند. وقتی دما به 25°C برسد، رله دوباره فعال شده و سیستم سرمایشی روشن می‌شود.

این چرخه تکرار می‌شود و دما را در محدوده تنظیم‌شده کنترل می‌کند.

مثال در حالت گرمایش فرض کنید:

• دمای محیط: 10°C

• دمای تنظیم‌شده: 25°C

• هیسترزیس: 2°C

پس از روشن شدن، رله فعال شده و سیستم گرمایشی شروع به کار می‌کند.

وقتی دما به 27°C برسد:

• رله قطع می‌شود.

• سیستم گرمایشی خاموش می‌شود.

پس از خاموش شدن سیستم گرمایشی، دما کاهش پیدا می‌کند. هنگامی که دما به 25°C برسد، رله دوباره فعال شده و سیستم گرمایشی روشن می‌شود.

این گزینه حداکثر دمایی را که کاربر می‌تواند به‌عنوان دمای هدف تنظیم کند، مشخص می‌کند.

مثال

اگر مقدار P2 روی 100°C تنظیم شود، حداکثر دمای قابل انتخاب برای دمای تنظیمی 100°C خواهد بود.

برای تنظیم دمای بالاتر، ابتدا باید مقدار P2 افزایش داده شود.

این پارامتر حداقل دمایی را که کاربر می‌تواند به‌عنوان دمای هدف انتخاب کند، تعیین می‌کند.

مثال

اگر مقدار P3 روی 2°C تنظیم شود، کمترین دمای قابل تنظیم 2°C خواهد بود.

برای تنظیم دمای پایین‌تر، ابتدا باید مقدار P3 کاهش داده شود.

این گزینه برای اصلاح اختلاف بین دمای نمایش‌داده‌شده و دمای واقعی استفاده می‌شود.

مثال

اگر دمای واقعی یا نمایش اولیه 25°C باشد:

• مقدار اصلاح 0 → نمایش 25°C

• مقدار اصلاح +1.5 → نمایش 26.5°C

• مقدار اصلاح −1.5 → نمایش 23.5°C

واحد این پارامتر دقیقه است.

در مواقعی که سیستم سرمایشی یا گرمایشی نباید بلافاصله پس از تغییر وضعیت روشن شود، می‌توان از قابلیت تأخیر راه‌اندازی استفاده کرد. این قابلیت می‌تواند به محافظت از تجهیزات و افزایش عمر کاری آن‌ها کمک کند.

نحوه تنظیم

1. زمان تأخیر را بین 0 تا 10 دقیقه تنظیم کنید.

2. کلید SET را فشار دهید تا تنظیم ذخیره شود.

“این ماژول فاقد صدای هشدار است” و در صورت تنظیم آلارم دما، بعد از رسیدن به دمای مورد نظر صفحه نمایش قرمز رنگ به حالت خط تیره تغییر وضعیت می دهد.برای تنظیم آلارم دما:

1. پارامتر P6 را انتخاب کنید.

2. با کلیدهای ▲ و ▼ مقدار موردنظر را تنظیم کنید.

3. کلید SET را فشار دهید تا از بخش تنظیمات خارج شوید.

محدوده تنظیم آلارم دما طبق راهنما از 55- تا 120+ درجه سانتی‌گراد است.

پس از تنظیم دمای موردنظر، در حالی که دستگاه خاموش نشده است، مقدار P7 را روی ON قرار دهید.

پس از فعال‌سازی این گزینه، امکان تغییر پارامترهای تنظیم‌شده وجود نخواهد داشت.

برای بازگرداندن تمام تنظیمات به مقادیر کارخانه:

1. کنترلر را خاموش کنید.

2. کلیدهای + و − را هم‌زمان نگه دارید.

3. در حالی که کلیدها را نگه داشته‌اید، دستگاه را روشن کنید.

تمام پارامترها به تنظیمات کارخانه بازمی‌گردند.

• مدل W3230-12V فقط با ولتاژ 12V DC و حداقل 100mA کار می کند. از اتصال مستقیم آن به برق شهری 220V AC جدا خودداری کنید. برای تهیه منبع تغذیه 12 V DC مناسب می توانید به لینک زیر مراجعه نمایید :

• قبل از هرگونه تغییر در سیم‌کشی، برق ورودی را قطع کنید.

• از اتصال صحیح سیم‌های تغذیه و خروجی رله مطمئن شوید. اتصالات را با رعایت قطبیت های مثبت و منفی انجام دهید چرا که اتصال اشتباه ممکن است باعث آسیب به ماژول شود.

• سنسور NTC را در محلی نصب کنید که دمای واقعی نقطه موردنظر را اندازه‌گیری کند.

• سنسور را در نزدیکی منابع حرارتی غیرمرتبط نصب نکنید. در صورت استفاده در محیط مرطوب، از آب‌بندی مناسب محل اتصال سنسور و سیم‌ها اطمینان حاصل کنید. بهتر است قبل از فروکردن سنسور در مایعات، انتهای غلاف فلزی سنسور را با چسب سیلیکون آب بندی کنید.

• سنسور را تحت کشش مکانیکی شدید قرار ندهید.

• قبل از اتصال هیتر، فن یا هر وسیله دیگر، ولتاژ و جریان آن را با مشخصات رله مقایسه کنید. ظرفیت رله حداکثر 250 V AC/10 A و 12 V DC/20 A است.

• بارهای موتوری و القایی ممکن است هنگام راه‌اندازی جریان بیشتری نسبت به جریان نامی مصرف کنند. برای بارهای پرقدرت، موتوری یا حساس، استفاده از رله واسط یا کنتاکتور مناسب می‌تواند گزینه ایمن‌تری باشد.

• در بارهای AC، اتصالات برق شهر باید کاملاً عایق و داخل محفظه مناسب باشند.

• برای جلوگیری از روشن و خاموش شدن سریع رله، مقدار هیسترزیس را متناسب با کاربرد تنظیم کنید.

• در سیستم‌های سرمایشی، در صورت وجود قابلیت تأخیر راه‌اندازی، از آن برای جلوگیری از استارت‌های پشت‌سرهم کمپرسور استفاده کنید.

• دمای نمایش داده‌شده را در صورت مشاهده اختلاف غیرعادی با یک دماسنج مرجع بررسی کنید و در صورت نیاز با پارامتر P4 آنرا به مقدار واقعی نزدیک کنید.

• اگر سنسور دما خراب یا قطع شود، عملکرد کنترلر ممکن است غیرعادی شود؛ بنابراین وضعیت سنسور را بررسی کنید.
