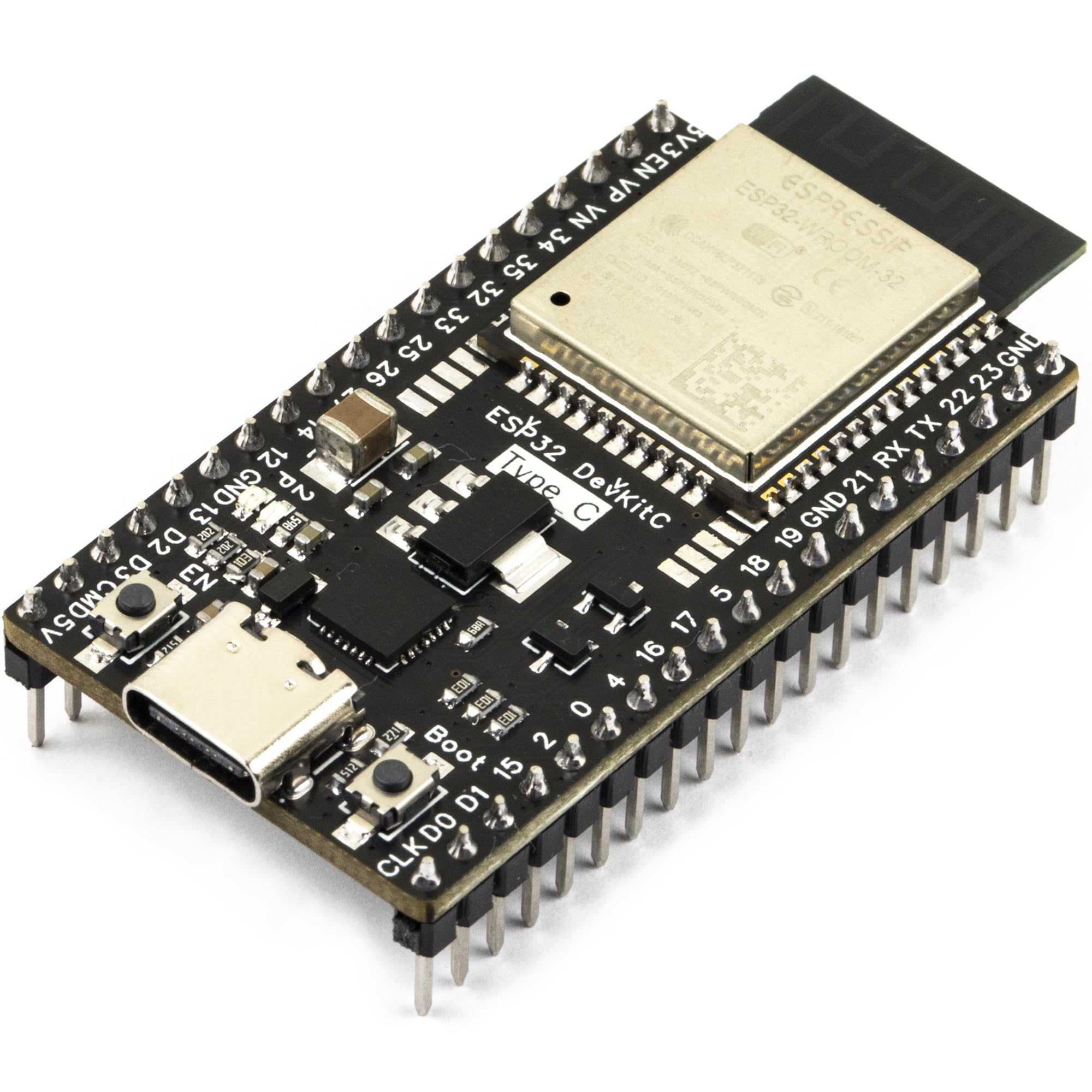

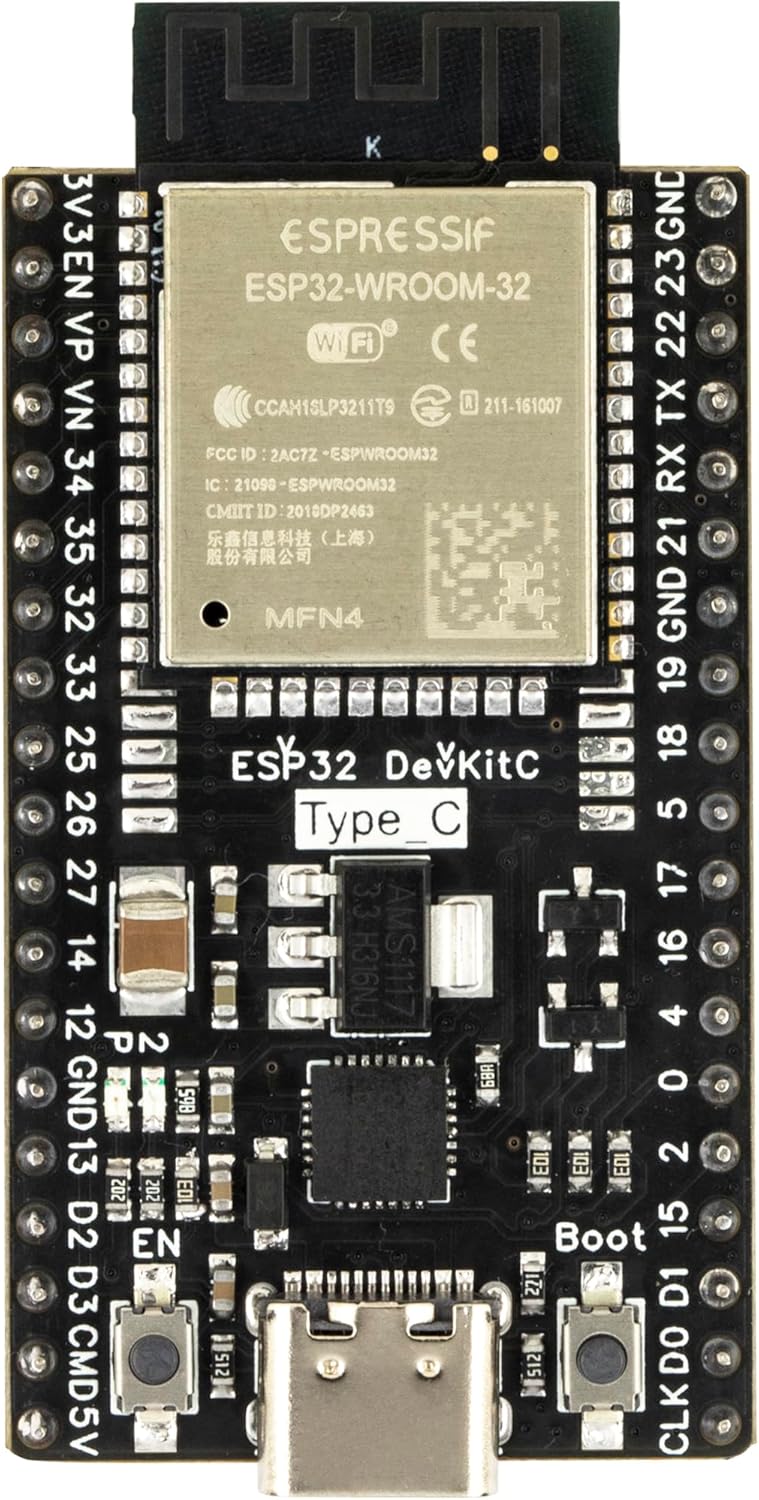

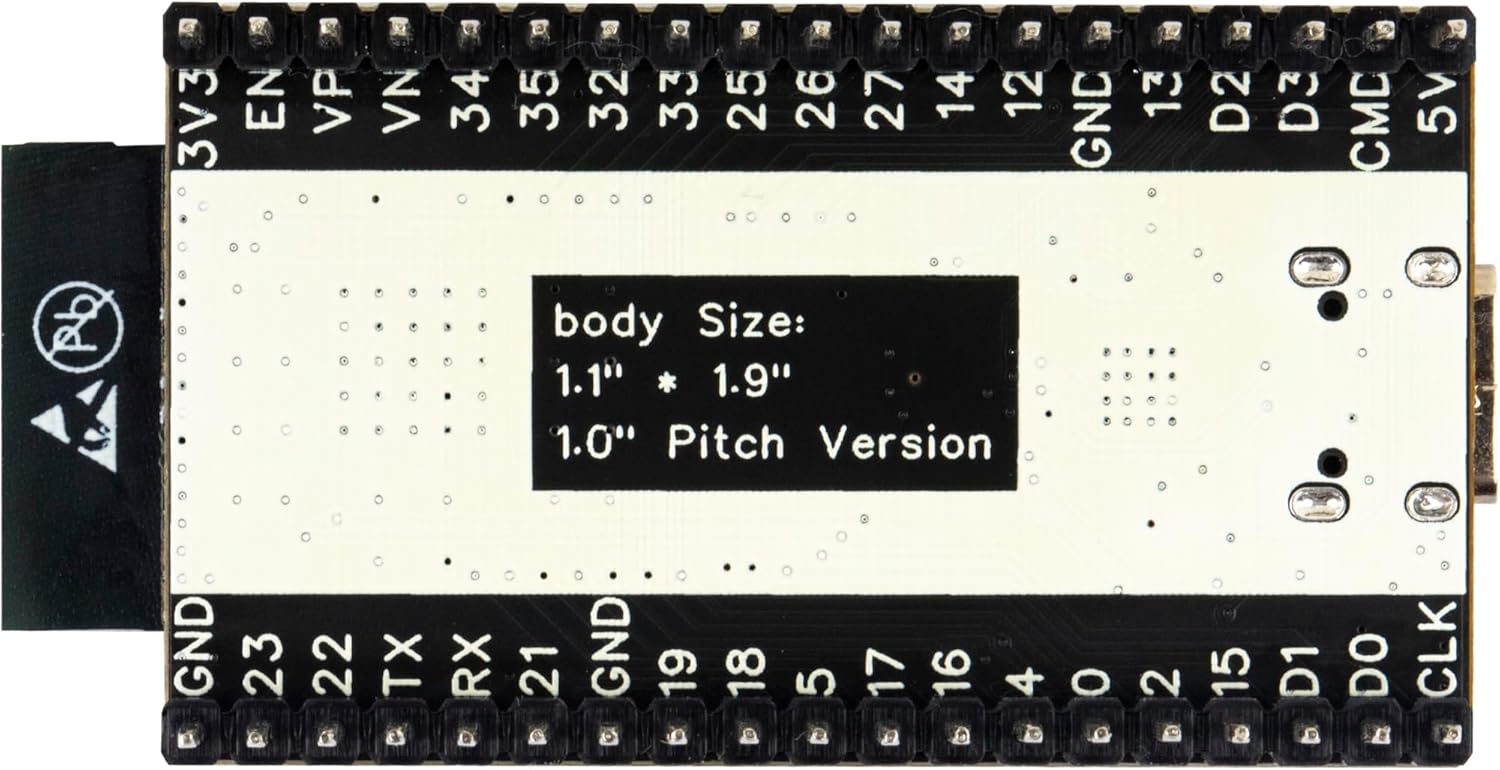

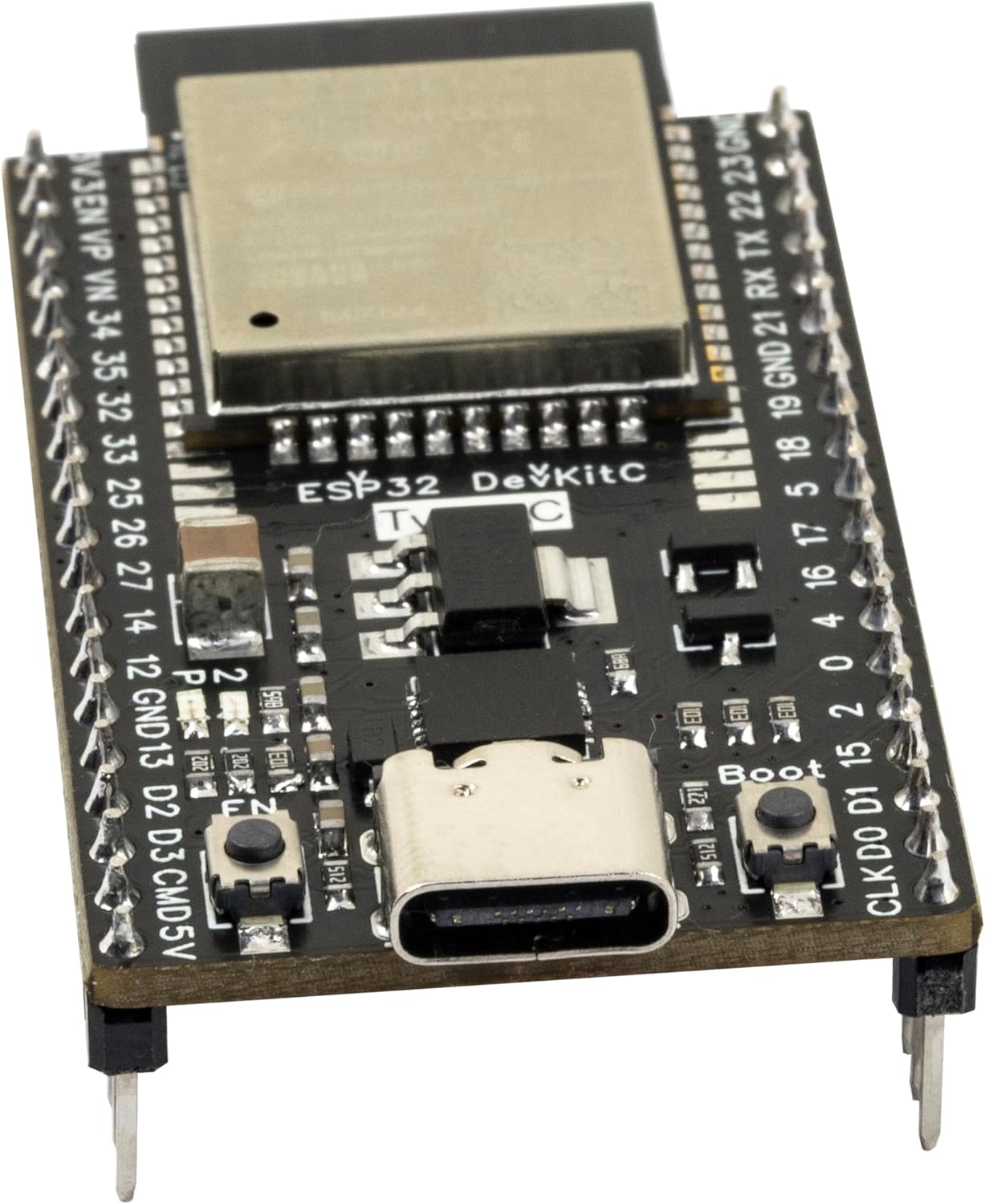

برد توسعه ESP32-DevKitC مجهز به ESP32-WROOM-32D و مبدل CP2102

ESP32-DevKitC یک برد توسعه مبتنی بر میکروکنترلر ESP32-WROOM-32D است که به طور خاص برای مبتدیان و توسعه‌دهندگان طراحی شده تا به راحتی بتوانند با این نوع میکروکنترلر کار کنند. این برد با دسترسی آسان به پایه‌های میکروکنترلر و ویژگی‌های پیشرفته، گزینه‌ای ایده‌آل برای پروژه‌های اینترنت اشیاء (IoT)، پوشیدنی‌ها و سایر کاربردهای توکار است. این برد همچنین از برنامه‌نویسی با محیط‌های مختلف مانند Arduino IDE و Lua پشتیبانی می‌کند.

مشخصات فنی برد توسعه ESP32-DevKitC مجهز به ESP32-WROOM-32D و مبدل CP2102

• فرکانس کاری: 2.4 گیگاهرتز
• فلش داخلی: 32 مگابیت (4 مگابایت)
• تعداد پایه ها: 38 عدد
• آنتن: آنتن روبردی PCB
• پروتکل وایفای: IEEE 802.11 b/g/n
• رابط جانبی: UART/GPIO/ADC/DAC/SDIO/PWM/I2C/I2S
• بلوتوث: 4.2 BR/EDR و BLE
• منبع تغذیه: 5 ولت DC
• پشتیبانی از پروتکل: LWIP
• پشتیبانی از برنامه‌ها: Lua / Arduino IDE / PlatformIO
• پشتیبانی از پروتکل‌های امنیتی: WPA/WPA2
• دمای عملیاتی: -40 تا 85 درجه سانتی‌گراد

ویژگی‌های برد توسعه ESP32-DevKitC مجهز به ESP32-WROOM-32D و مبدل CP2102

• پردازش دو هسته‌ای: میکروکنترلر ESP32-D0WDQ6 با دو هسته قدرتمند، امکان چند وظیفه‌ای و مدیریت کارآمد برنامه‌های پیچیده را فراهم می‌کند.
• اتصال بی‌سیم: با قابلیت‌های Wi-Fi و بلوتوث داخلی، برد امکان ارتباط بی‌وقفه با دستگاه‌ها و خدمات ابری را فراهم می‌کند که آن را به یک انتخاب ایده‌آل برای پروژه‌های IoT تبدیل می‌کند.
• ورودی/خروجی‌های متعدد: ارائه پورت‌های دیجیتال و آنالوگ متنوع همراه با رابط‌های ارتباطی گوناگون، قابلیت اتصال سنسورها، عملگرها و قطعات خارجی را فراهم می‌کند.
• طراحی کوچک و عملکرد بالا: با ابعاد کوچک و عملکرد قوی، این ماژول به راحتی در سایر وسایل جاسازی می‌شود.

نکته استفاده: برای اولین استفاده از برد، اطمینان حاصل کنید که درایورهای لازم برای تراشه CP2102 USB-to-Serial نصب شده باشد تا ارتباط نرم و روانی بین برد و رایانه شما برقرار شود.

احتیاط: هنگام اتصال قطعات خارجی به پین‌های ورودی/خروجی دقت کنید تا از اتصال کوتاه یا بارگذاری بیش از حد برد جلوگیری شود، که می‌تواند به قطعات یا خود برد آسیب برساند.

برای مشاهده شماتیک و نقشه‌های بیشتر اینجا کلیک کنید.

این ماژول به دلیل انعطاف‌پذیری بالا، عملکرد قوی و پشتیبانی از پروتکل‌های متنوع، یک انتخاب ایده‌آل برای طیف وسیعی از کاربردهای هوشمندسازی و اتوماسیون محسوب می‌شود.

The ESP32 WROOM-32D CP2102 Development Board is a versatile, high-performance board designed for Wi-Fi and Bluetooth applications. Featuring a dual-core Tensilica LX6 microcontroller, integrated antenna, and RF components, this module provides reliable and scalable connectivity. With a small footprint, ultra-low power management, and robust performance, it’s perfect for IoT, wearables, and other embedded applications. The ESP32 WROOM-32D supports multiple programming environments, including Arduino IDE and Lua, making development simple and efficient.

Specifications of ESP32 WROOM-32D CP2102 Development Board

• Microcontroller: ESP32-D0WDQ6 (dual-core)
• CPU Frequency: Up to 240 MHz
• Flash Memory: 4 MB
• Wi-Fi: 802.11 b/g/n
• Bluetooth: Bluetooth 4.2 BR/EDR and BLE
• Digital I/O Pins: 38
• Analog Input Pins: 18
• UART, SPI, I2C, PWM, ADC, DAC interfaces
• USB-to-Serial Chip: CP2102
• Operating Voltage: 3.3V
• Dimensions: Varies based on board design

Features of of ESP32 WROOM-32D CP2102 Development Board:

• Dual-Core Processing: The ESP32-D0WDQ6 microcontroller features two powerful cores, enabling multitasking and efficient handling of complex applications.
• Wireless Connectivity: With built-in Wi-Fi and Bluetooth capabilities, the board allows seamless communication with other devices and cloud services, making it an ideal choice for IoT projects.
• Abundant I/O Interfaces: A wide array of digital and analog pins, along with various communication interfaces, provides versatility for connecting sensors, actuators, and external components.
• Usage Tip:
• When first using the board, ensure you have the necessary drivers installed for the CP2102 USB-to-serial chip to establish a smooth connection between the board and your computer.
• Caution:
• Take care when connecting external components to the I/O pins to avoid short circuits or overloading the board, which could potentially damage the components or the board itself.

Extra Notes:

Link schematic: Click Hear
