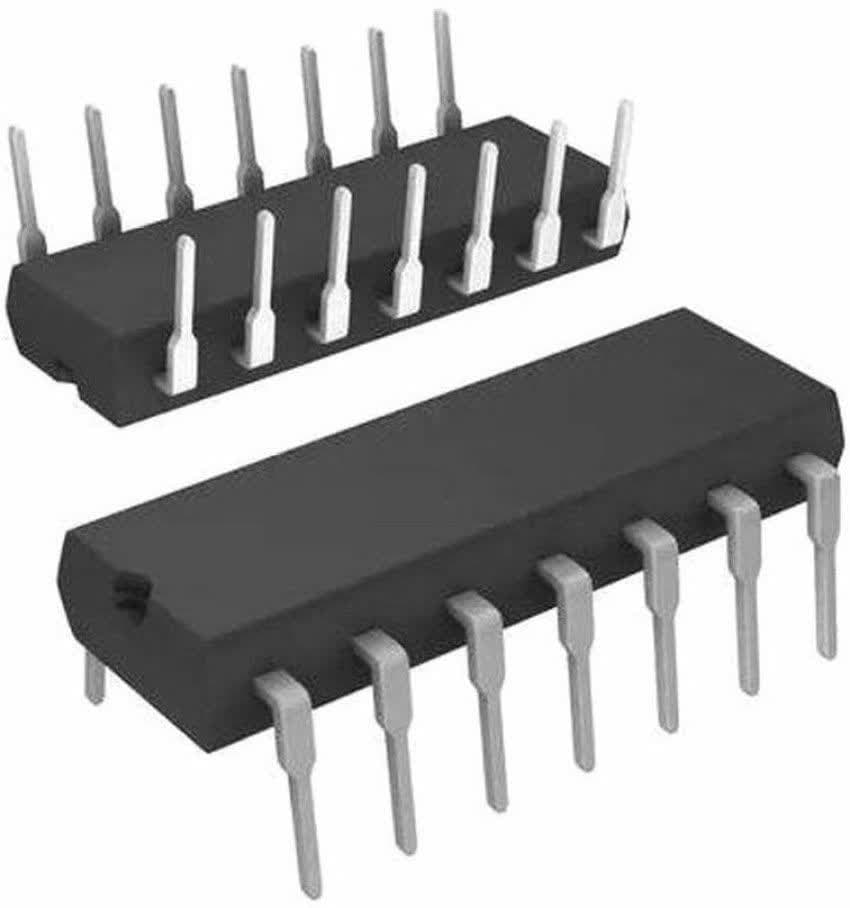

آی سی 74HCT74

معرفی آی سی 74HCT74:

آی سی 74HCT74 یک مدار مجتمع دیجیتال از خانواده TTL (Transistor-Transistor Logic) است که شامل دو فلیپ‌فلاپ نوع D با قابلیت تنظیم و پاک‌سازی مستقل برای هر فلیپ‌فلاپ می‌باشد. این آی سی به دلیل ویژگی‌های ساده و کاربردی خود در مدارات منطقی، شمارنده‌ها و نگهدارنده‌های اطلاعات دیجیتال بسیار پرکاربرد است.

کاربرد آی سی 74HCT74:

•  ذخیره‌سازی داده‌های دیجیتال:فلیپ‌فلاپ نوع D موجود در این آی سی می‌تواند یک بیت اطلاعات دیجیتال را ذخیره کند.در مداراتی که نیاز به حفظ حالت یا وضعیت دارند (مانند سیستم‌های کنترلی)، از این آی سی برای ذخیره‌سازی استفاده می‌شود.

•  مدارهای شمارنده (Counters):با ترکیب چند فلیپ‌فلاپ، می‌توان مدارهای شمارنده ساده و پیچیده طراحی کرد.در طراحی شمارنده‌های باینری، شمارنده‌های مدولار، و شمارنده‌های سنکرون و آسنکرون کاربرد دارد.
•  تقسیم فرکانس (Frequency Divider):آی سی 74HCT74 می‌تواند به‌عنوان یک تقسیم‌کننده فرکانس استفاده شود. به‌عنوان مثال:
  • اگر یک سیگنال کلاک با فرکانس مشخص وارد شود، خروجی فلیپ‌فلاپ‌ها فرکانسی نصف یا کمتر از فرکانس ورودی خواهند داشت.
  • این ویژگی در مدارات مخابراتی و پردازش سیگنال مفید است.

•  شیفت رجیستر (Shift Registers):این آی سی می‌تواند در طراحی مدارهای شیفت رجیستر استفاده شود.
• شیفت رجیسترها در انتقال داده‌ها بین بخش‌های مختلف یک مدار دیجیتال و در پردازش داده‌ها کاربرد دارند.

•  مدارهای تایمر (Timers):با ترکیب این آی سی با سایر اجزا، می‌توان تایمرهای دیجیتال طراحی کرد که در دستگاه‌های الکترونیکی به‌عنوان کنترل‌کننده زمان استفاده می‌شوند.

مزایا آی سی 74HCT74:

•  ذخیره‌سازی داده‌های دیجیتال:فلیپ‌فلاپ نوع D موجود در این آی سی می‌تواند یک بیت اطلاعات دیجیتال را ذخیره کند.در مداراتی که نیاز به حفظ حالت یا وضعیت دارند (مانند سیستم‌های کنترلی)، از این آی سی برای ذخیره‌سازی استفاده می‌شود.

•  مدارهای شمارنده (Counters):با ترکیب چند فلیپ‌فلاپ، می‌توان مدارهای شمارنده ساده و پیچیده طراحی کرد.در طراحی شمارنده‌های باینری، شمارنده‌های مدولار، و شمارنده‌های سنکرون و آسنکرون کاربرد دارد.
•  تقسیم فرکانس (Frequency Divider):
• آی سی 74HCT74 می‌تواند به‌عنوان یک تقسیم‌کننده فرکانس استفاده شود. به‌عنوان مثال:
  • اگر یک سیگنال کلاک با فرکانس مشخص وارد شود، خروجی فلیپ‌فلاپ‌ها فرکانسی نصف یا کمتر از فرکانس ورودی خواهند داشت.
  • این ویژگی در مدارات مخابراتی و پردازش سیگنال مفید است.

•  شیفت رجیستر (Shift Registers):این آی سی می‌تواند در طراحی مدارهای شیفت رجیستر استفاده شود.شیفت رجیسترها در انتقال داده‌ها بین بخش‌های مختلف یک مدار دیجیتال و در پردازش داده‌ها کاربرد دارند

معایب آی سی 74HCT74:

•  محدودیت ولتاژ تغذیه:آی سی 74HCT74 تنها با ولتاژهای استاندارد TTL (4.5 ولت تا 5.5 ولت) کار می‌کند.در کاربردهایی که نیاز به تغذیه با ولتاژهای بسیار پایین‌تر (زیر 3.3 ولت) یا بالاتر دارند، مناسب نیست.
•  سرعت محدود نسبت به تکنولوژی‌های جدید:اگرچه این آی سی برای زمان خود سرعت بالایی دارد، اما در مقایسه با آی سی‌های مبتنی بر تکنولوژی‌های مدرن‌تر (مانند سری‌های پیشرفته CMOS یا FPGA)، سرعت و زمان تأخیر بیشتری دارد.
•  مصرف توان بالاتر نسبت به CMOS خالص:هرچند این آی سی از خانواده HCT است و مصرف توان کمتری نسبت به TTL استاندارد دارد، همچنان در مقایسه با آی سی‌های CMOS خالص مصرف توان بیشتری دارد.
