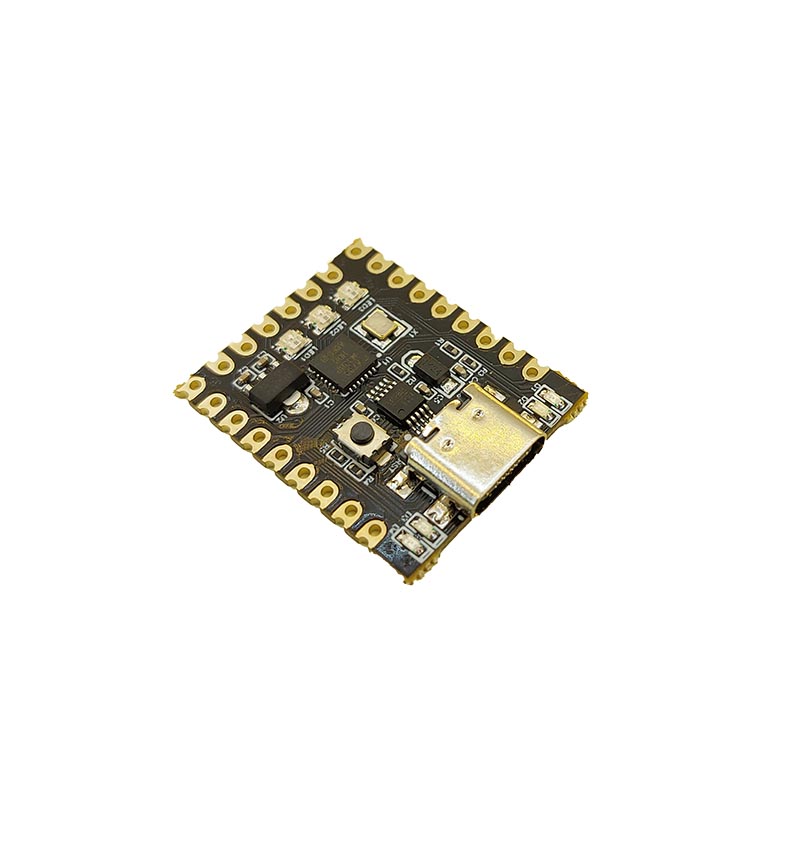

آردوینو نانو مینی MEGA328 Arduino Nano mini Type-C رابط سریال CH340

آردوینو نانو مینی با پردازنده Atmega328p و رابط سریال CH340 و ورودی usb Type-C

این ماژول نسخه ی کوچکی از آردوینو نانو می باشد که قابلیت های زیادی دارد.

ابعاد برد: 26mm*21.5mm

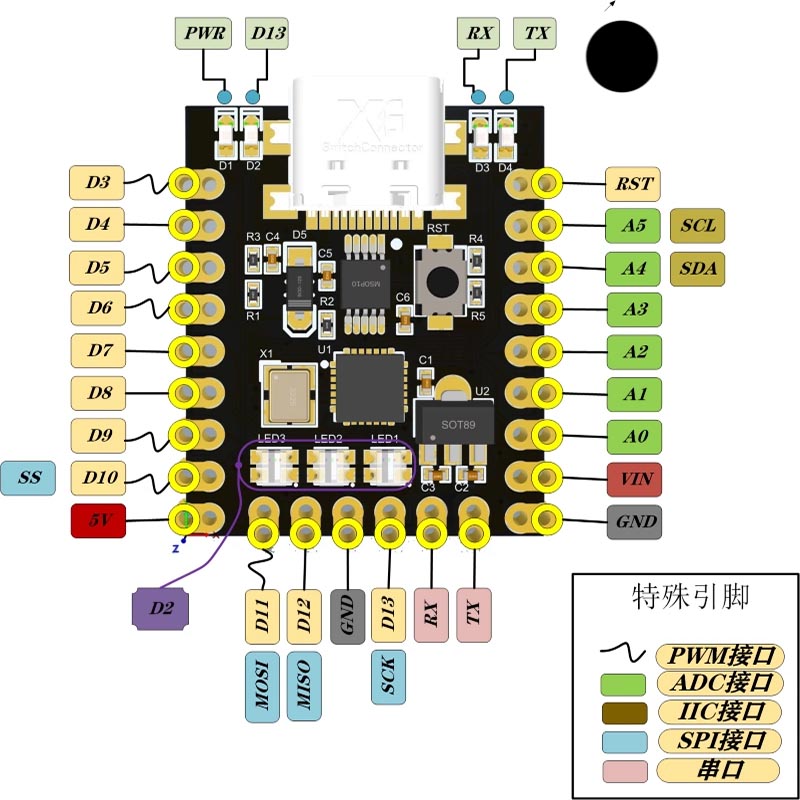

ورودی و خروجی:

آردوینو نانو mega328p | Arduino Nano mini Type-C رابط سریال ch340 دارای ورودی و خروجی های زیادی می باشد

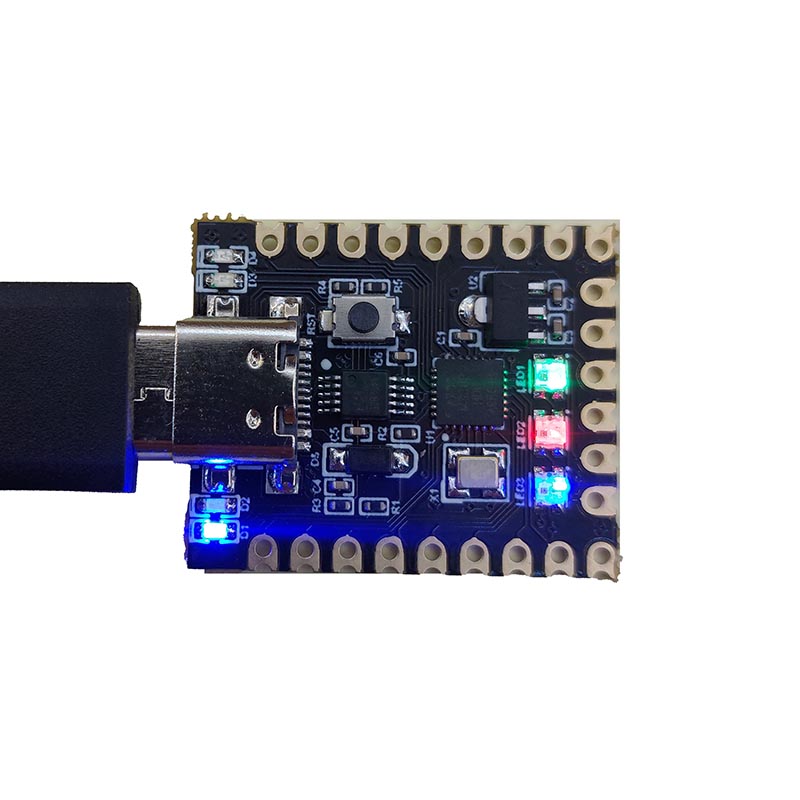

• سه عدد ال ای دی سه رنگ (RGB) داخلی
• 2 عدد ال ای دی مربوط به پورت سریال
• 1 عدد ال ای دی پاور
• 1 عدد ال ای دی  D13
• دارای 6 عدد ورودی آنالوگ
• پایه های سریال روی پین ها
• 11 عدد ورودی و خروجی D3-D13

تغذیه:

برد آردوینو nano فاقد جک آداپتور می باشد
و به وسیله کابل  Usb Type-C  تغذیه خواهد شد.
با توجه به وجود رگولاتور داخلی برد میتوانید ولتاژ 7-12 ولت به پایه VIN اعمال نمایید (ولتاژ توصیه شده 9 ولت می باشد)

رابط سریال:

برد آردوینو نانو از طریق یک مبدل Usb to Serial به کامپیوتر متصل می شود
که برای پروگرام کردن و انتقال اطلاعات از آن استفاده می شود.
در آردوینو نانو مینی از آی سی مبدل CH340 و همین امر سبب می شود برای برنامه ریزی به راحتی به کامپیوتر متصل شود.

حافظه آردوینو نانو:

در ماژول آردوینو NANO از میکروکنترلر ATmega328 استفاده شده که دارای 32KB حافظه Flash می باشد،
البته از این مقدار حافظه 2KB آن توسط Bootloader اشغال شده است.

میکروکنترلر ATmega328 دارای 2KB حافظه SRAM و 1KB حافظه EEPROM می باشد.

Serial

پایه های RX و TX که پایه های صفر و یک برد می باشند به عنوان پورت سریال TTL استفاده شوند.
این پین ها همچنین به پایه های آی سی مبدل  Usb to Serial متصل هستند.
