ولتمتر خودرویی دیجیتال سبز با خروجی USB یک ابزار کاربردی برای نظارت بر وضعیت سیستم برق خودرو و شارژ تجهیزات الکترونیکی است. مهم‌ترین وظیفه این محصول، نمایش ولتاژ سیستم الکتریکی خودرو است. با مشاهده مقدار ولتاژ روی نمایشگر، می‌توان وضعیت کلی باتری و سیستم شارژ خودرو را به‌صورت سریع بررسی کرد.این قابلیت در زمان‌هایی مانند روشن بودن خودرو، خاموش بودن موتور یا هنگام استفاده از تجهیزات برقی می‌تواند اطلاعات مفیدی در اختیار کاربر قرار دهد.ولتاژ نمایش‌داده‌شده می‌تواند به‌عنوان یک شاخص اولیه برای بررسی وضعیت برق خودرو مورد استفاده قرار گیرد؛ البته برای عیب‌یابی تخصصی باتری، دینام و سیستم شارژ، استفاده از تجهیزات اندازه‌گیری دقیق نیز توصیه می‌شود.
وجود نمایشگر LED سبز، خروجی USB، سیم رابط و جافیوزی بین‌راهی باعث شده این محصول تنها یک ولتمتر ساده نباشد و بتوان از آن به‌عنوان یک ابزار کاربردی برای پایش برق خودرو و شارژ دستگاه‌های قابل حمل نیز استفاده کرد. این ولتمتر به نمایشگر دیجیتال با نور سبز مجهز است. رنگ سبز نمایشگر باعث می‌شود اعداد در شرایط مختلف به‌راحتی قابل مشاهده باشند و ظاهر مناسبی برای استفاده داخل کابین خودرو ایجاد شود.نمایش دیجیتال مقدار ولتاژ باعث می‌شود کاربر بتواند مقدار ولتاژ را سریع‌تر و دقیق‌تر از نمایشگرهای عقربه‌ای مشاهده کند.
یکی از ویژگی‌های کاربردی ولتمتر خودرویی دیجیتال سبز ، وجود درگاه USB است. این خروجی امکان شارژ معمولی(نه فست شارژ) برخی تجهیزات الکترونیکی سازگار مانند تلفن همراه، GPS، دوربین خودرو و سایر تجهیزات USB را فراهم می‌کند.به این ترتیب، محصول می‌تواند هم‌زمان نقش نمایشگر ولتاژ خودرو و شارژر USB خودرویی را ایفا کند.
این محصول به همراه سیم رابط ارائه می‌شود و امکان اتصال آن به مدار برق خودرو را فراهم می‌کند. وجود سیم آماده، فرآیند نصب را برای کاربران ساده‌تر می‌کند و نیاز به تهیه جداگانه برخی اتصالات را کاهش می‌دهد.سیم‌کشی باید با رعایت قطب مثبت و منفی و مطابق مدار برق خودرو انجام شود.
یکی از ویژگی‌های مهم این مجموعه، وجود جافیوزی بین‌راهی است. فیوز در مسیر تغذیه می‌تواند به حفاظت بهتر مدار در برابر جریان بیش‌ازحد یا برخی خطاهای الکتریکی کمک کند.وجود جافیوزی باعث می‌شود در صورت بروز مشکل در مدار، امکان تعویض فیوز ساده‌تر باشد و حفاظت مدار تغذیه نیز بهتر انجام شود.
ولتمتر خودرویی سبز با USB را می‌توان در انواع خودروها و پروژه‌های دارای سیستم برق DC استفاده کرد؛ البته باید ولتاژ سیستم برق خودرو با محدوده کاری محصول (12-24 V DC) سازگار باشد.
• نمایش ولتاژ باتری خودرو
• بررسی اولیه وضعیت سیستم برق خودرو
• نظارت بر ولتاژ هنگام رانندگی
• شارژ تلفن همراه، دوربین، تبلت از طریق USB
• تأمین برق برخی تجهیزات USB
• استفاده در پروژه‌های الکترونیکی خودرو
• نصب در خودروهای سواری، کامیون، اتوبوس، موتور سیکلت، قایق و موتور برقی.
• استفاده در سیستم‌های DC سازگار
• پایش ولتاژ در تجهیزات قابل حمل
• ابتدا محل مناسب برای قرارگیری نمایشگر و درگاه USB را مشخص کنید. سپس سیم‌های تغذیه(12-24 V DC) را مطابق قطب‌بندی صحیح به مدار برق DC خودرو متصل نمایید. (سیم قرمز و علامت + : مثبت / سیم مشکی و علامت - : منفی) حتما قبل از نصب سیم کشی را بررسی کنید.
• در مسیر تغذیه، جافیوزی بین‌راهی و فیوز کپسولی کوچک 3A فست قرار دارد که باید به‌درستی در مدار نصب شود. پس از اتصال سیم‌ها، پیش از روشن کردن سیستم، قطب مثبت و منفی و همچنین سلامت فیوز را بررسی کنید.
• پس از اتصال صحیح، نمایشگر باید مقدار ولتاژ ورودی را نشان دهد و خروجی های USB، امکان استفاده از آن برای تجهیزات سازگار با ولتاژ 5V DC و جریان شارژ حداکثر 2.1A فراهم خواهد بود.
• توجه داشته باشید که خروجی های این ماژول برای شارژ معمولی (و نه فست شارژ) مناسب است . برای تهیه ماژول شارژر فست مناسب این محدوده ولتاژ می توانید از طریق لینک زیر مشاهده و تهیه فرمایید :
• قبل از نصب، ولتاژ سیستم برق خودرو و محدوده کاری محصول را بررسی کنید تا در محدوده مجاز (12-24 V DC) باشد.
• اتصال قطب مثبت و منفی را با دقت انجام دهید.
• از اتصال کوتاه خروجی USB جلوگیری کنید.
• در زمان روشن بودن وسیله نقلیه ولتاژ نشان داده شده کمی بیشتر از ولتاژ باتری خواهد بود به دلیل قرار گرفتن دینام در مدار برق که امری طبیعی می باشد.
• برای شارژ تجهیزات، توان و جریان موردنیاز دستگاه را با توان خروجی USB مقایسه کنید.(5 V DC و حداکثر 2.1A)
• از فیوز 3 آمپر فست با مشخصات مناسب استفاده کنید و هرگز فیوز را با سیم یا قطعه فلزی جایگزین نکنید.
می توانید از طریق لینک زیر فیوز ناسب را مشاهده و تهیه فرمایید:
فیوز شیشه ای 3A – 250V سایز کوچک
فیوز شیشه ای ,250V 3.15A سایز کوچک
فیوز شیشه ای ,250V 3.5A سایز کوچک
• برای نصب دائمی، اتصالات باید عایق‌کاری و محکم شوند.
• نمایش ولتاژ توسط این محصول برای بررسی اولیه مناسب است و جایگزین تسترهای تخصصی باتری و سیستم شارژ خودرو نیست.
| نوع محصول | ولتمتر دیجیتال خودرویی با خروجی USB برای شارژ |
|---|---|
| کاربرد اصلی | نمایش ولتاژ سیستم برق خودرو و شارژر |
| نوع نمایشگر | دیجیتال LED |
| رنگ نمایشگر | سبز |
| نوع ولتاژ قابل اندازه گیری | DC |
| رزولوشن نمایش ولتاژ | 0.1 V |
| ولتاژ نامی سیستم | مناسب سیستم‌های برق خودرویی (12-24 V DC) |
| خروجی USB | دارد (2 عدد) |
| کاربرد خروجی USB | شارژ معمولی تجهیزات الکترونیکی سازگار |
| ولتاژ خروجی هر کدام از USB ها | 5V DC |
| جریان خروجی هر کدام از USB ها | حداکثر 2.1A |
| سیم رابط | دارد |
آیا این محصول فقط ولتمتر است؟
خیر. این مدل علاوه بر نمایش ولتاژ، دارای خروجی USB برای شارژ تجهیزات سازگار نیز هست.
آیا این ولتمتر برای خودروهای 12 ولت مناسب است؟
بله، برای سیستم‌های برق خودرویی و موتور سیکلت های 12 تا 24 ولت DC کاربرد دارد.
آیا خروجی USB برای شارژ موبایل مناسب است؟
بله، خروجی USB برای شارژ تجهیزات سازگار مانند تلفن همراه، GPS و برخی تجهیزات الکترونیکی قابل استفاده است؛ اما توان و جریان خروجی USB باید با نیاز دستگاه مصرف‌کننده سازگار باشد. (5 V DC , MAX 2.1 A)
برای تهیه ماژول شارژر فست مناسب این محدوده ولتاژ می توانید از طریق لینک زیر مشاهده و تهیه فرمایید :
آیا سیم رابط همراه محصول ارائه می‌شود؟
بله. این محصول به همراه سیم رابط عرضه می‌شود.
آیا جافیوزی بین‌راهی همراه محصول است؟
بله. جافیوزی بین‌راهی در مجموعه محصول وجود دارد و برای قرارگیری فیوز در مسیر تغذیه استفاده می‌شود.
آیا اتصال قطب مثبت و منفی اهمیت دارد؟
بله. اگر چه دارای حفاظت اتصال معکوس است اما اتصال اشتباه قطب‌ها می‌تواند باعث عملکرد نادرست یا آسیب به دستگاه شود. پیش از نصب، سیم‌کشی را با دقت بررسی کنید.
آیا می‌توان ولتمتر را به باتری خودرو متصل کرد؟
بله، در صورتی که ولتاژ باتری با محدوده کاری (12-24 V DC) دستگاه سازگار باشد و سیم‌کشی به‌درستی انجام شود.
آیا نمایش ولتاژ هنگام روشن و خاموش بودن خودرو متفاوت است؟
بله. ولتاژ سیستم برق خودرو می‌تواند با خاموش یا روشن بودن موتور و همچنین عملکرد سیستم شارژ تغییر کند.
آیا می‌توان برای جلوگیری از تخلیه باتری، دستگاه را به برق سوئیچی متصل کرد؟
بله. اتصال به منبعی که تنها با باز بودن سوئیچ فعال می‌شود، می‌تواند از روشن ماندن غیرضروری دستگاه و مصرف باتری در زمان خاموش بودن خودرو جلوگیری کند.
آیا می‌توان از این محصول در پروژه‌های الکترونیکی DC استفاده کرد؟
بله، در صورتی که ولتاژ ورودی و مشخصات خروجی USB با پروژه سازگار باشد.
آیا این محصول ضدآب است؟
خیر. این ولتمتر برای استفاده در محیط داخلی خودرو طراحی شده و باید از تماس مستقیم با آب و رطوبت محافظت شود.
در صورت سوختن فیوز چه کاری باید انجام داد؟
| جافیوزی بین راهی |
|---|
| دارد |
| فیوز محافظ | دارد / قابل تعویض (فیوز 3 آمپر فست و کپسولی) |
|---|
| نحوه نصب | اتصال به مدار برق DC خودرو |
|---|
| نمایش لحظه ای ولتاژ | دارد |
|---|
| نوع نصب | داخل کابین یا پنل خودرو با برش گرد |
|---|
| حفاظت مدار تغذیه | توسط فیوز بین‌راهی |
|---|
| حفاظت اتصال معکوس | دارد |
|---|
| حفاظت اتصال کوتاه | دارد |
|---|
| جنس بدنه | پلاستیک مقاوم ABS |
|---|
| محدوده دمای کاری | 20°C تا 80°C |
|---|

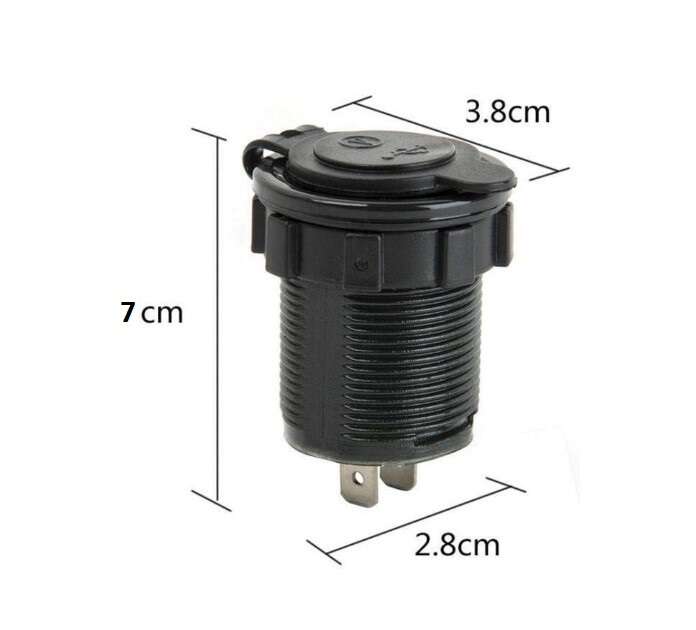

| ابعاد کلی | 40 × 70 × 30 میلیمتر |
|---|
| ابعاد نصب | 30 میلیمتر برش گرد |
|---|

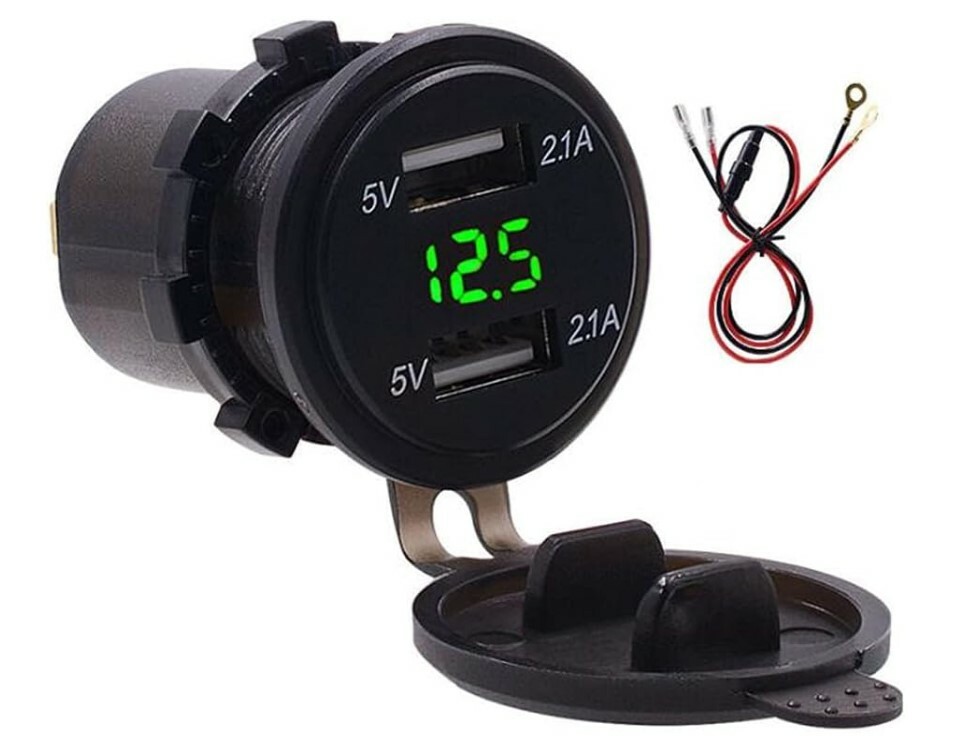

| محتویات بسته | ولتمتر، سیم رابط و جافیوزی بین‌راهی |
|---|
ابتدا علت سوختن فیوز را بررسی کنید و سپس فیوز را با نمونهای دارای مشخصات مناسب و همرده(فیوز کپسولی کوچک 3A فست) جایگزین نمایید. هرگز فیوز را با سیم یا قطعه فلزی جایگزین نکنید. می توانید از طریق لینک زیر فیوز ناسب را مشاهده و تهیه فرمایید:
آیا مقدار ولتاژ نمایش‌داده‌شده کاملاً دقیق است؟
مقدار نمایش‌داده‌شده برای پایش و بررسی عمومی مناسب است. برای اندازهگیریهای دقیق، استفاده از مولتیمتر کالیبره توصیه می‌شود.
آیا می‌توان هم‌زمان از نمایشگر ولتاژ و خروجی USB استفاده کرد؟
بله، در صورت رعایت محدوده جریان و توان مجاز مدار، هر دو قابلیت میتوانند هم‌زمان مورد استفاده قرار گیرند.
